ГлавнаяПродуктыДискретных полупроводниковых изделийТранзисторы - FETS, MOSFET - ОдиночныйSTB20NM60T4

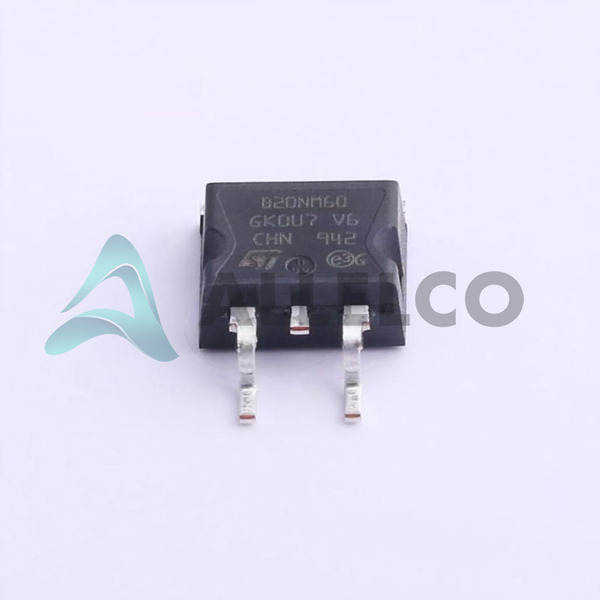

STB20NM60T4 Image
STB20NM60T4 Image - 1STB20NM60T4 Image - 2
Изображение только для справки, подробную информацию о продукте, см. в спецификации.
Поделиться
 Добавить в избранное
Экспресс -вариант
Способ оплаты

STB20NM60T4 - STMicroelectronics

производитель Тип продуктов
STB20NM60T4
производитель
STMicroelectronics
Allelco Тип продуктов
32D-STB20NM60T4
Гарантия
1 год гарантия Allelco - Узнайте больше
Описание деталей
MOSFET N-CH 600V 20A D2PAK
Упаковка
D2PAK
Техническая спецификация
1.STB20NM60T4.pdf ...
Статус RoHS
ROHS3 соответствует
Сравнить
Наша сертификация
Быть в наличии: 14368
  • Стоимость единици: $1.19
  • Промежуточный итог: $0.00

Хотите лучшую цену?
добавьте в CART и отправлять RFQ , мы немедленно свяжемся с вами.

Количество Стоимость единици Итоговые цены
1+ $1.19 $1.19
10+ $1.165 $11.65
30+ $1.147 $34.41
100+ $1.129 $112.90
Вышеуказанная цена не включает налоги и фрахт, рассчитывается на странице заказа.
Экспресс -вариант
Способ оплаты
Наша сертификация

Спецификация

Технические характеристики STB20NM60T4
Технические спецификации STMicroelectronics - STB20NM60T4, атрибуты, параметры и части с аналогичными спецификациями STMicroelectronics - STB20NM60T4

Свойства продукта Значение атрибута
производитель STMicroelectronics
Vgs (й) (Max) @ Id 5V @ 250µA
Vgs (макс.) ±30V
Технологии MOSFET (Metal Oxide)
Поставщик Упаковка устройства D2PAK
Серии MDmesh™
Rds On (Max) @ Id, Vgs 290mOhm @ 10A, 10V
Рассеиваемая мощность (макс) 192W (Tc)
Упаковка / TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Упаковка Tape & Reel (TR)
Свойства продукта Значение атрибута
Рабочая Температура 150°C (TJ)
Тип установки Surface Mount
Входная емкость (Ciss) (макс.) @ Vds 1500 pF @ 25 V
Заряд заряда (Qg) (макс.) @ Vgs 54 nC @ 10 V
Тип FET N-Channel
FET Характеристика -
Напряжение привода (Max Rds On, Min Rds On) 10V
Слить к источнику напряжения (VDSS) 600 V
Ток - непрерывный слив (Id) при 25 ° C 20A (Tc)
Базовый номер продукта STB20

Классификации окружающей среды и экспорта

Атрибут Описание
Статус RoHS ROHS3 соответствует
Уровень чувствительности влаги (MSL) 1 (Unlimited)
Достичь статуса REACH Unaffected
ECCN EAR99

Введение запчастей

Номер детали производителя

STB20NM60T4

Производитель

Stmicroelectronics

Введение

Высоковольтный высокопроизводительный мощность N-каналов.

Особенности продукта и производительность

Высокий рейтинг до 600 В

Низкий притилизация 290 мох

Высокие возможности тока до 20А

Низкий заряд затвора 54 NC

Широкий диапазон рабочей температуры до 150 ° C

Преимущества продукта

Оптимизирован для высоковольтных, мощных применений

Отличная эффективность и тепловое управление

Компактный и надежный пакет D2Pak

Ключевые технические параметры

Напряжение источника дренажа (VDS): 600 В

Напряжение источника затвора (VGS): ± 30 В

Устойчивость (RDS (ON)): 290 мох

Непрерывный ток дренажа (ID): 20a

Входная емкость (CISS): 1500 PF

Рассеяние власти (PD): 192W

Качественные и безопасные функции

ROHS3 соответствует

Подходит для критических применений безопасности

Совместимость

Совместим с широким спектром высоковольтных, мощных схем и систем

Области применения

Переключатель питания режима

Моторные диски

Инверторы

Сварочное оборудование

Промышленная и потребительская электроника

Жизненный цикл продукта

В настоящее время доступно

Нет планов на прекращение

Несколько ключевых причин выбрать этот продукт

Возможности высокого напряжения и тока

Отличная эффективность и тепловые характеристики

Компактная и надежная упаковка

Подходит для критических применений безопасности

Проверенная надежность и долгосрочная доступность

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и STMicroelectronics STB20NM60T4.

Свойства продукта STB20NM50FDT4 STB20NM50T4 STB20NM60D STB20NM60-1
Тип продуктов STB20NM50FDT4 STB20NM50T4 STB20NM60D STB20NM60-1
производитель STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Упаковка - Tape & Reel (TR) Tube Tape & Reel (TR)
Тип установки - Surface Mount Through Hole Surface Mount
Vgs (макс.) - - - -
FET Характеристика - - - -
Ток - непрерывный слив (Id) при 25 ° C - - - -
Rds On (Max) @ Id, Vgs - - - -
Рассеиваемая мощность (макс) - - - -
Заряд заряда (Qg) (макс.) @ Vgs - - - -
Серии - - - -
Слить к источнику напряжения (VDSS) - - - -
Vgs (й) (Max) @ Id - - - -
Базовый номер продукта - DAC34H84 MAX500 ADS62P42
Технологии - - - -
Тип FET - - - -
Рабочая Температура - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Входная емкость (Ciss) (макс.) @ Vds - - - -
Напряжение привода (Max Rds On, Min Rds On) - - - -
Поставщик Упаковка устройства - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Упаковка / - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad

STB20NM60T4 DataSheet PDF

Загрузите таблицы данных STB20NM60T4 PDF и документацию STMicroelectronics для STB20NM60T4 - STMicroelectronics.
