Номер детали производителя
STF40NF20
Производитель
Stmicroelectronics
Введение

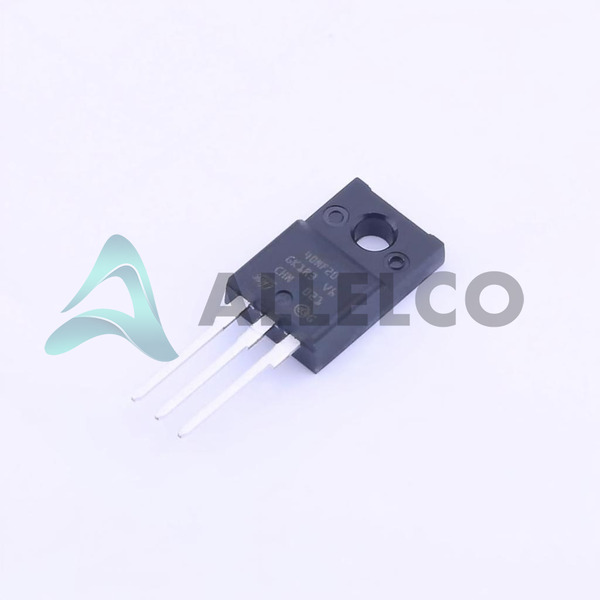

STF40NF20 представляет собой высокопроизводительный N-канальный мощный MOSFET в пакете TO-220FP, часть серии Stripfet.
Особенности продукта и производительность
Широкий диапазон рабочей температуры от -55 ° C до 150 ° C
Низкое притилизация 45 мхм при 20А, 10 В
Высокое напряжение источника в 200 В
Низкая входная емкость 2500 pf при 25 В
Высокий непрерывный ток дренажа 40А при температуре корпуса 25 ° C
Низкий заряд затвора 75 NC при 10 В
Преимущества продукта
Отличная эффективность электроэнергии из-за низкой устойчивости
Надежная работа в широком диапазоне температур
Подходит для высоковольтных, высоких применений
Ключевые технические параметры
Напряжение источника дренажа (VDS): 200 В
Напряжение источника затвора (VGS): ± 20 В
Непрерывный ток дренажа (ID): 40a при 25 ° C
На сопротивлении (RDS (ON)): 45 мхм при 20А, 10 В
Входная емкость (CISS): 2500 PF при 25 В
Рассеяние мощности (PD): 40 Вт при температуре корпуса 25 ° C
Качественные и безопасные функции
ROHS3 соответствует
Сквозь монтаж в пакет до 220FP
Совместимость
Совместим с широким спектром мощных высоковольтных применений.
Области применения
Переключатель питания режима
Моторные диски
Промышленная и потребительская электроника
Автомобильная электроника
Жизненный цикл продукта
STF40NF20 является активным продуктом, без планов на прекращение.При необходимости варианты замены или обновления доступны.
Ключевые причины выбора этого продукта
Отличная эффективность электроэнергии и низкая устойчивость
Широкий диапазон рабочей температуры для надежной производительности
Возможности высокого напряжения и тока для требовательных приложений
Небольшой и компактный пакет до 220FP для легкой интеграции
Соответствие ROHS3 для экологически чистого использования
