Номер детали производителя

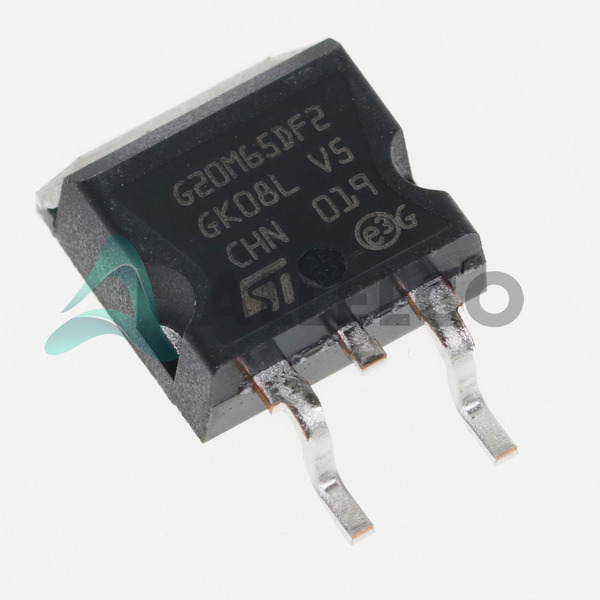

STGB20M65DF2
Производитель
Stmicroelectronics
Введение
Дискретный полупроводник
Одиночный транзистор IGBT (биполярный транзистор с изолированным затвором)
Особенности продукта и производительность
Траншевое поле остановки IGBT Структура
650 В.
40a Collector Cury (максимум)
2 В.
166NS Обратное время восстановления
63NC GATE Заряд
80a Импульсный ток коллекционера
Энергия включения переключения 140 мкм, 560 мкДж отключение энергии выключения.
26NS Время задержки, время отключения 108NS.
Преимущества продукта
Оптимизирован для высокочастотных приложений переключения
Повышенная эффективность и снижение потери мощности
Compact D2Pak Surface Mount Package
Ключевые технические параметры
Распад эмиттера для коллекционера напряжения (макс): 650V
Текущий коллекционер (IC) (макс): 40a
Vce (on) (max) @ vge, ic: 2v @ 15v, 20a
Время восстановления (TRR): 166NS
Заряд ворота: 63NC
Текущий коллектор пульсирован (ICM): 80a
Включение энергии: 140 мкДж (ON), 560 мкДж (выключение)
TD (ON/OFF) @ 25 ° C: 26NS/108NS
Качественные и безопасные функции
ROHS3 соответствует
Разработан для высокой надежности и безопасности
Совместимость
Совместим со стандартными драйверами IGBT затвора
Области применения
Переключатель питания режима
Моторные диски
Бесперебойные источники питания (UPS)
Сварочное оборудование
Индукционный нагрев
Освещение балластов
Жизненный цикл продукта
В настоящее время в активном производстве
Замена и обновления доступны
Ключевые причины выбора этого продукта
Отличные характеристики производительности для высокочастотного переключения
Оптимизированная эффективность и снижение потери мощности
Компактное поверхностное крепление для монтиров
Проверенные функции надежности и безопасности
Широкий спектр совместимых приложений
STGB2012-000PT
