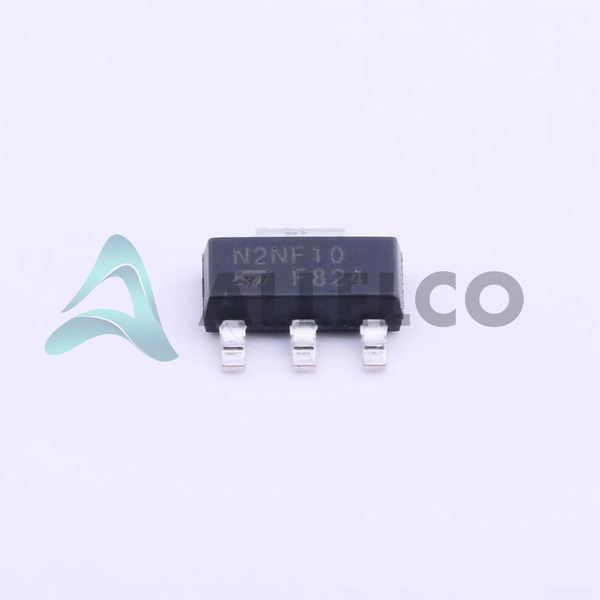

Номер детали производителя
STN2NF10
Производитель
Stmicroelectronics
Введение
Дискретные полупроводниковые продукты
Транзисторы FETS, MOSFETS одинокие
Особенности продукта и производительность
ROHS3 соответствует
Упаковка производителя: SOT-223
Базовый номер продукта: STN2NF10
Пакет / корпус: до 261-4, до 261AA
Пакет устройств поставщика: SOT-223
Серия: Stripfet II
Пакет: лента и катушка (TR)
Рабочая температура: -55 ° C ~ 150 ° C (TJ)
Слив до источника напряжения (VDS): 100 В
VGS (макс): ± 20 В.
RDS ON (MAX) @ ID, VGS: 260MOHM @ 1.2A, 10V
Технология: MOSFET (оксид металла)
Ток непрерывной слив (ID) @ 25 ° C: 2,4a (TC)
Входная емкость (CISS) (MAX) @ VDS: 280 PF @ 25 V
Рассеяние мощности (макс): 3,3 Вт (TC)
Тип FET: n-канал
Vgs (th) (max) @ id: 4v @ 250a
Напряжение привода (MAX RDS ON, MIN RDS ON): 10 В
Заряд затвора (qg) (max) @ vgs: 14 nc @ 10 v
Монтажный тип: поверхностное крепление
Преимущества продукта
ROHS3 соответствует
Широкий диапазон рабочей температуры
Низкий на резистентности
Высокая тока
Подходит для применения поверхностного монтажа
Ключевые технические параметры
Слив до источника напряжения (VDS): 100 В
VGS (макс): ± 20 В.
RDS ON (MAX) @ ID, VGS: 260MOHM @ 1.2A, 10V
Ток непрерывной слив (ID) @ 25 ° C: 2,4a (TC)
Рассеяние мощности (макс): 3,3 Вт (TC)
Качественные и безопасные функции
ROHS3 соответствует
Совместимость
Подходит для применения поверхностного монтажа
Области применения
Подходит для различных приложений управления питанием и контролем
Жизненный цикл продукта
Активный продукт, нет информации о прекращении или замене/обновлениях
Несколько ключевых причин выбрать этот продукт
Широкий диапазон рабочей температуры (-55 ° C ~ 150 ° C)
Низкий на резистентности (260 мох)
Высокие возможности тока (2.4a)
Подходит для применения поверхностного монтажа
ROHS3 соответствует
