Номер детали производителя

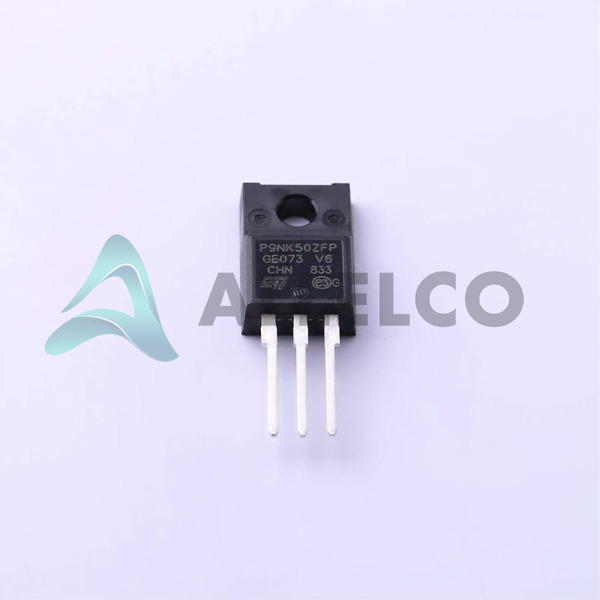

STP9NK50ZFP
Производитель
Stmicroelectronics
Введение
Высоковольтный высокопроизводительный N-канальный MOSFET
Особенности продукта и производительность
Дренаж до источника напряжения (VDS) 500 В
VGS (макс) ± 30 В
RDS на (макс) 850 мхм @ 3,6 а, 10 В
Непрерывный ток дренажа (ID) 7,2 А при 25 ° C
Входная емкость (CISS) 910 PF @ 25 V
Рассеяние власти (максимум) 30 Вт.
Преимущества продукта
Отличная высоковольтная производительность
Низкое сопротивление в штате для повышения эффективности
Надежный дизайн высокой надежности
Ключевые технические параметры
Технология MOSFET (оксид металлов)
N-канальный тип FET
Vgs (th) (макс) 4,5 В @ 100 a
Напряжение привода (MAX RDS ON, MIN RDS ON) 10 В
Заряд затвора (QG) (макс) 32 NC @ 10 V
Качественные и безопасные функции
ROHS3 соответствует
Рабочий диапазон температуры от -55 ° C до 150 ° C
Совместимость
TO-220-3 Полный пакет упаковки
До 220FP монтажного типа
Области применения
Переключение источников питания
Моторные диски
Индуктивное вождение нагрузки
Общее переключение питания общего назначения
Жизненный цикл продукта
В настоящее время в производстве
Нет известных планов прекращения
Замены и обновления могут быть доступны
Ключевые причины выбора этого продукта
Высоковольные, высокопроизводительные возможности
Низкое сопротивление в штате для повышения эффективности
Надежный дизайн высокой надежности
Соответствие ROHS3 для экологической безопасности
Широкий спектр применений в электронике питания
