Номер детали производителя
Stu2n95k5
Производитель
Stmicroelectronics
Введение

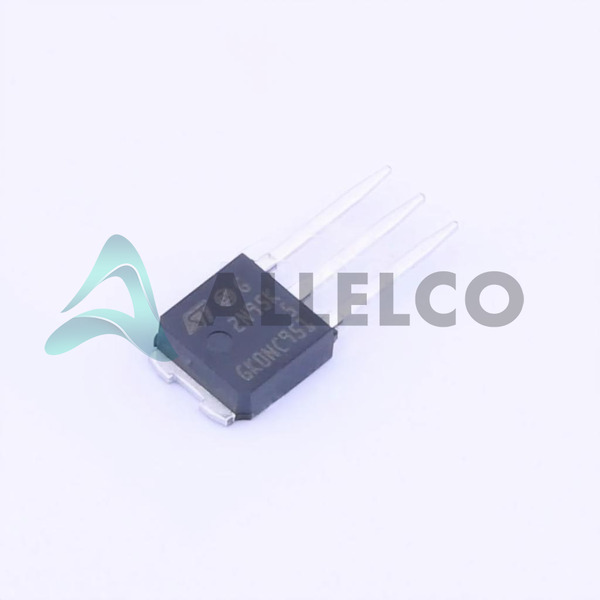

Высоковольтный, N-канальный мощный MOSFET в пакете TO-251 (IPAK)
Особенности продукта и производительность
Чрезвычайно низкий на резистентности
Высокое напряжение разбивки источника
Быстрая скорость переключения
Подходит для высокочастотных, высокоэффективных приложений для преобразования питания
Преимущества продукта
Превосходная плотность мощности
Повышенная эффективность системы
Надежная производительность
Ключевые технические параметры
Слив до источника напряжения (VDS): 950 В
VGS (макс): 30 В
Rds on (max) @ id, vgs: 5 Ohm @ 1 a, 10 V
Ток непрерывной дренаж (ID) @ 25 ° C: 2 A (TC)
Входная емкость (CISS) (MAX) @ VDS: 105 PF @ 100 V
Рассеяние мощности (макс): 45 Вт (TC)
Vgs (th) (max) @ id: 5 V @ 100 a
Напряжение привода (MAX RDS ON, MIN RDS ON): 10 В
Заряд затвора (qg) (max) @ vgs: 10 nc @ 10 v
Качественные и безопасные функции
ROHS3 соответствует
Диапазон рабочей температуры: -55 ° C ~ 150 ° C (TJ)
Совместимость
Сквозь монтаж
До 251 (IPAK) пакет
Области применения
Высокочастотные, высокоэффективные приложения конверсии питания
Переключение питания
Моторные диски
Промышленная и потребительская электроника
Жизненный цикл продукта
Этот продукт является активным и доступным устройством от Stmicroelectronics.
Ключевые причины выбора этого продукта
Отличная плотность и эффективность мощности из-за чрезвычайно низкой при сопротивлениях
Высокая надежность и прочность с высоким напряжением разбивки источника
Быстрая возможность переключения для высокочастотных приложений
Подходит для широкого спектра применения мощности и управления двигателем
