Номер детали производителя
Tyn612rg
Производитель
Stmicroelectronics
Введение

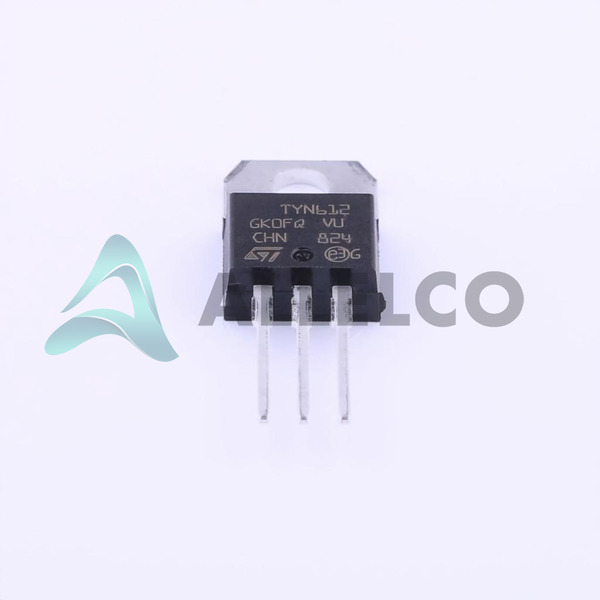

TYN612RG представляет собой стандартный восстановление, контролируемое кремния, контролируемое кремниевым выпрямителем (SCR) от STMicroelectronics, предназначенной для средней мощности.
Особенности продукта и производительность
Стандартный восстановление SCR
Работа в температуре соединения от -40 ° C до 125 ° C
Подходит для приложений, требующих высоких возможностей
Предназначен для управления фазовым управлением в преобразователях и цепях управления двигателем
Через монтарь отверстия для легкой установки
Преимущества продукта
Возможность высокого тока всплеска, ITSM = 140a при 50 Гц и 145a при 60 Гц
Ток триггера с низким затвором максимум 15 мА для легкого запуска
600 В.
Способен обрабатывать ток в штате RMS до 12 A
Ключевые технические параметры
Напряжение - Off Catent: 600 В
Напряжение - триггер затвора (VGT) (макс): 1,3 В.
Ток - триггер затвора (IGT) (макс): 15 мА
Напряжение - на состоянии (VTM) (макс): 1,6 В
Current - On State (it (av)) (max): 8 a
Current - On State (it (rms)) (max): 12 a
Current - Hold (ih) (max): 30 мА
Ток - вне штата (макс): 5 мкА
Качественные и безопасные функции
Инкапсулирован в пакет до 220 для тепловых характеристик и долговечности
Совместимость
Совместим с различными рисунками и проектированием печатных плат из-за стандарта отрасли TO-220
Области применения
Разработано главным образом для управления двигателем, нагрева, источника питания и применения освещения
Жизненный цикл продукта
Статус продукта: активный
Демонстрирует постоянную доступность, без краткосрочного риска прекращения.
Несколько ключевых причин выбрать этот продукт
Возможности обработки высокого напряжения и тока для надежных применений средней мощности
Низкий запускающий ток обеспечивает совместимость с различными цепками управления
Инкапсулирован в стандартный пакет, ослабляющий соображения проектирования и обеспечение широкой совместимости
Демонстрирует высокую надежность надежности и тока всплеска, что является ключом для управления двигателем и применений питания
Произведено Stmicroelectronics, авторитетным поставщиком, известным качественным полупроводниковым устройствами
