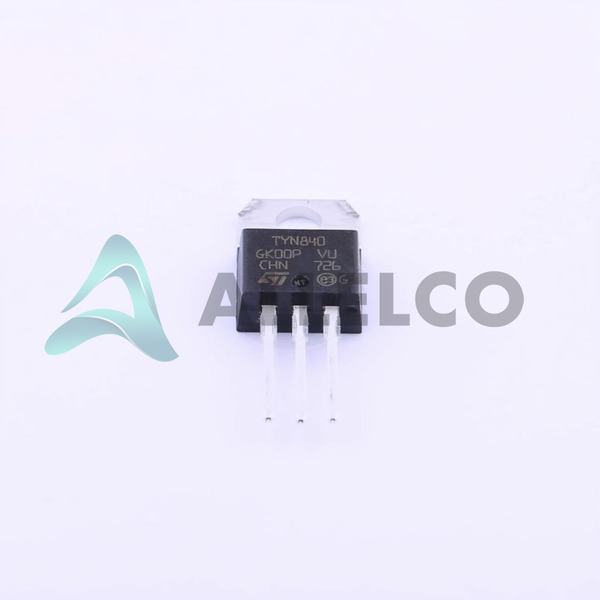

Номер детали производителя
Tyn840rg
Производитель
Stmicroelectronics
Введение
Thyristor SCR, часть семейства Power Semiconductors, используемой для регулирования и контроля напряжения
Особенности продукта и производительность
Напряжение - Off State 800 V
Напряжение - затворный триггер (VGT) MAX 1,3 В
Ток - затворный триггер (IGT) макс 35 мА
Напряжение - на состоянии (VTM) MAX 1,6 В
Current - On State (It (av)) max 25 a
Current - On State (It (RMS)) Max 40 A
Current - Hold (IH) MAX 75 мА
Ток - Off MAX MAX 5 мкА
Current - Non Rep. Surge 50, 60 Гц (ITSM) 460A, 480A
Стандартный восстановление SCR
Рабочая температура от -40 ° C до 125 ° C
Монтажный тип через отверстие
Пакет / корпус до 220-3
Преимущества продукта
Устойчивое регулирование напряжения
Возможность высокого тока всплеска
Тепловая устойчивость
Стандартное время восстановления
Простота установки с монтажом сквозного
Ключевые технические параметры
800 В от напряжения состояния
3 V напряжение триггера затвора
Ток триггера затвора 35 мА
25 A на ток состояния (среднее)
40 A на ток штата (RMS)
75 мА держится
5 мкА от тока состояния
460a/480a не повторный ток
-40 ° C ~ 125 ° C.
Качественные и безопасные функции
Высокая надежность контроля напряжения
Подходит для критических применений безопасности
Соответствует стандартам полупроводниковой промышленности
Совместимость
Совместим с монтированием и упаковкой TO-220
Подходит для использования в различных конструкциях электронных цепей
Области применения
Регулирование энергетики в потребительской электронике
Промышленное моторное управление
Системы отопления и освещения
Питания
Жизненный цикл продукта
Состояние активного продукта
Не близится к прекращению
Замена и обновления доступны
Несколько ключевых причин выбрать этот продукт
Возможности обработки высокого напряжения и тока
Ток триггера с низким затвором для более легкого управления
Оптимальная производительность в широком температурном диапазоне
Подходит для различных приложений управления питанием
Надежная работа с функциями безопасности
Стандартный пакет для совместимости с общими конструкциями схемы
