2N5401 PNP Transistor: функции, эквиваленты и таблицы данных

В этом подробном руководстве рассматривается транзистор 2N5401 PNP, долговечный и универсальный компонент, идеальный для высоковольтных, низкопроцентных применений.Широко используемый в телекоммуникациях и в различных электронных системах, 2N5401 превосходит в таких задачах, как усиление, переключение и управление компонентами, такими как светодиоды и реле.С учетом углубленного взгляда на конфигурацию, спецификации и практические приложения для практических схем, этот ресурс предлагает знания для оптимизации 2N5401 в конструкции схемы.

Каталог

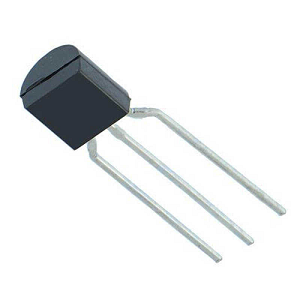

Обзор транзистора 2N5401 PNP

А 2N5401 ПНП -транзистор создан для сценариев, требующих высокого напряжения, но низкого мощности.Это адаптируемое устройство доступно в пакетах TO-92 и SOT54 с тремя терминалами: эмиттером, базой и коллекционером.Применяя небольшой ток к основанию, он эффективно направляет больший ток между коллекционером и эмиттером, демонстрируя его роль в актуальном амплификации.Имея свои корни в семействе биполярных переходных транзисторов (BJT), 2N5401 использует отверстия в качестве доминирующих носителей заряда.Особенность выдержания до 150 В.Его встроенные механизмы, такие как тепловое отключение и ограничение тока, укрепляют ее прочность и надежность.Транзистор 2N5401 выходит за рамки своей роли как простого дирижера.Вдумчивая интеграция в схемы может привести к конструкциям, которые не только эффективны, но и элегантны в их простоте.

Конфигурация PIN транзистора 2N5401 PNP

Штифт №	Название вывода	Описание
1	Излучатель	Позволяет поток тока в устройство через это Терминал.
2	База	Используется для запуска транзистора включенным и выключенным.
3	Коллекционер	Терминал, где ток вытекает из транзистор.

Особенности и спецификации 2N5401

Функция/спецификация	Подробности
Тип транзистора	Pnp
Тип пакета	До 92
Максимальный ток коллекционера (IC)	600 мА
Максимальное напряжение из эмиттера (VEB)	5 В
Максимальное напряжение с коллекторной базой (VCB)	160 В
Максимальное напряжение коллекционера-эмиттер (VCE)	150 В.
Количество терминалов	3
Терминальная отделка	Олово/свинец (SN/PB)
Конфигурация	Один элемент
Частота перехода (фут)	100 МГц
Максимальная рассеяние мощности	0,62 Вт
Максимальная диссипация коллекционера (ПК)	600 МВт
Диапазон частот перехода (FT)	От 100 до 300 МГц
DC ток прирост (HFE)	От 50 до 240
Максимальная рабочая температура	-65 ° C до +150 ° C.

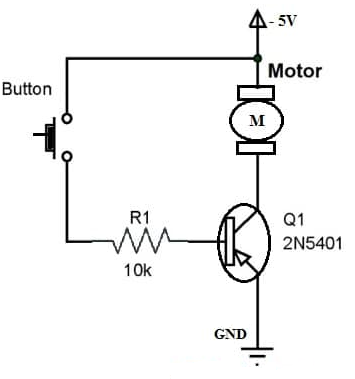

Схема транзистора 2N5401

Схема транзистора 2N5401 PNP предлагает простой способ управления двигателем постоянного тока с использованием основных компонентов.Ключевые элементы в этой схеме включают транзистор 2N5401, двигатель, кнопку, резистор 10K и источник питания -5 В.В этой настройке транзистор функционирует как переключатель, позволяя или отключение двигателя на основе положения кнопки.Когда кнопка нажимается, она отправляет ток в базовый терминал транзистора, запуская транзистор, чтобы разрешить поток тока через двигатель.Резистор 10K обеспечивает надлежащую регуляцию базового напряжения, предотвращая протекать чрезмерный ток в транзистор.Работая с источником питания -5 В, эта схема обеспечивает простой и эффективный способ управления операциями двигателя.Конструкция подчеркивает, как транзистор 2N5401 управляет электрическими нагрузками с минимальными компонентами, обеспечивая при этом эффективное управление двигателем.

Как работает схема?

Чтобы понять работу этой схемы, полезно изучить его два состояния: неактивные (кнопка непредвиденная) и активная (нажатая кнопка).

Неактивное состояние (кнопка непреднамерена): Когда кнопка не нажимается, ни один ток не поступает в базовый терминал транзистора.В этом состоянии транзистор остается отключенным, что мешает току добраться до двигателя.Двигатель остается неактивным, так как транзистор эффективно действует как барьер, блокируя поток электроэнергии от источника питания к двигателю.

Активное состояние (нажато кнопка): Нажатие кнопки подключает базовую клемму транзистора к отрицательному питанию напряжения.Это вызывает включение транзистора, позволяя току течь из источника питания через двигатель.В результате двигатель работает до тех пор, пока кнопка остается нажатой.После того, как кнопка выпускается, ток на базовый останавливается, выключает транзистор и остановив двигатель.

Преимущества использования 2N5401 для управления двигателем

Текущее усиление

Транзистор усиливает небольшие токи, такие как те, которые генерируются нажатием кнопки, в большие токи, необходимые для питания двигателя.Это делает его идеальным для ситуаций, когда вход с низким энергопотреблением должен управлять мощным мощным выходом, например, в автоматизированных системах.

Быстрая скорость переключения

В отличие от механических переключателей, транзистор работает намного быстрее.Эта скорость важна в приложениях, которые требуют точного управления двигателем, таких как робототехника или устройства, требующие быстрых изменений скорости и направления двигателя.

Защита от высоких токов и пиков напряжения

Выступая в качестве посредника, транзистор защищает кнопку и другие компоненты с низким энергопотреблением от потенциального повреждения, вызванных высокими токами или скачками напряжения.Эта защита расширяет срок службы и надежность как двигателя, так и системы управления.

Повышенная эффективность

Транзистор обеспечивает эффективное управление питанием путем минимизации потери энергии во время работы двигателя.Это не только уменьшает энергетические отходы, но и предлагает экономию затрат и экологические преимущества, что делает его практическим выбором как для мелкомасштабных, так и для крупномасштабных применений моторного управления.

2N5401 Эквивалентные и заменяющие транзисторы

• 2N5551

• MPSA93

• MPSA92

• 2N5096

• BF723

• KTA1275

• 2SA1319

• 2SA1625

• 2SA1207

• 2SC2909

Безопасное использование транзистора 2N5401 PNP

Надлежащая обработка транзистора 2N5401 PNP необходима для обеспечения оптимальной производительности и долговечности.Ключом к этому является соблюдение его электрических ограничений: максимальный ток 600 мА и крышка напряжения 150 В.Пребывание в этих границах предотвращает перегрузку повреждения, что является общей ошибкой в ​​конструкции схемы.Выбор правого базового резистора одинаково важен, так как ненадлежащее сопротивление может снизить производительность или привести к постоянному повреждению.Ссылаясь на таблицу данных транзистора, помогает сбалансировать эффективность и защиту.Не требуется неправильные соединения, такие как обратная полярность или неправильные выводы.Тщательная проверка соединений с схемами до выработки сводит к минимуму риск отказа.Наконец, поддержание надлежащего теплового управления гарантирует, что транзистор работает в пределах рекомендуемого температурного диапазона, продлевая срок службы и защищает его от напряжения окружающей среды.

Применение транзистора 2N5401 PNP

Гибкость в схеме

2N5401 может похвастаться замечательной универсальностью, оказавшись бесценной в усиливающих и переключающих конструкциях цепи.Эта адаптивность делает его невероятно полезным в телекоммуникациях, где его роль в обеспечении повышенной надежности схемы высоко ценится.Использование 2N5401 предлагает значительное улучшение как надежности, так и производительности в системах телефонии.

Улучшение функциональности светодиодов и реле

В приложениях, включающих светодиодные массивы, 2N5401 отмечается за его способность эффективно управлять энергопотреблением, поддерживая длительное использование с минимальным тепловым выбросом.В приложениях реле быстрое время отклика транзистора и выносливость нагрузки помогают уменьшить износ, продлевая продолжительность жизни устройств, контролируемых реле.

Интегральный компонент в мощных конфигурациях транзистора

В настройках, включающих мощные транзисторы, 2N5401 выполняет стратегическую функцию благодаря своей искусственной коммутации.Выступая в качестве драйвера наряду с мощными компонентами, он позволяет гармонизировать вход и выход питания, сохраняя энергию.Такая гармония востребована в энергетических приложениях, и включение этой стратегии в сложных системах часто приводит к более эффективным операциям и оптимизированному использованию энергии.
