Полное руководство по регулируемому ИК-датчику E18-D80NK

Инфракрасные датчики преодолевают разрыв между невидимым и осязаемым, позволяющим системам интерпретировать тепло и движение с замечательной точностью.Среди этих инновационных устройств регулируемый инфракрасный датчик E18-D80NK выделяется для его универсальности и надежности, предлагая бесшовную интеграцию в различных приложениях.От робототехники до промышленной автоматизации и систем интеллектуальных домов, возможности определения точности датчика, модулированная инфракрасная технология и настраиваемые настройки переопределяют эффективность и функциональность.В этой статье мы рассмотрим дизайн, функциональность и практические применения E18-D80NK, иллюстрируя, почему он стал предпочтительным выбором.

Каталог

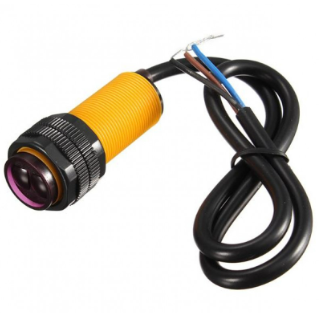

Обзор регулируемого инфракрасного датчика E18-D80NK

E18-D80NK является адаптируемым инфракрасным датчиком, который интегрирует как передатчики, так и приемники в одном модуле.Благодаря регулируемому диапазону обнаружения от 3 до 80 см его компактный дизайн и экономическая эффективность способствуют широкому применению в многочисленных областях.Как правило, он находит использование в робототехнике для обнаружения препятствий, создания интерактивных систем и наряду с промышленными производственными линиями.Когда объекты не прерывают свой путь, датчик выводит высокий сигнал, быстро переключаясь на низкий сигнал при обнаружении объекта.Эта динамика играет инструментальную роль в автоматизированных процессах, таких как подсчет объектов на конвейерных системах или наблюдение за безопасностью.

Диапазон обнаружения может быть без усилий отрегулирован с помощью винта на задней части датчика, что позволяет индивидуальным конфигурациям для конкретного использования.Работаемый на 5 -В питание, он обычно потребляет всего 5 мА со случайными пиками до 25 мА.Используя потенциальные нарушения от окружающего солнечного света, который естественным образом испускает инфракрасные волны, умная функция дизайна позволяет датчику различать непрерывные уровни ИК окружающей среды и модулированные IR -сигналы, поддерживая надежное обнаружение.

Подробная функциональность и механизм эксплуатации

В центре E18-D80NK находится пара компонентов: ИК-передатчик и приемник.Передатчик выделяет модулированные ИК -волны, которые отражают близлежащие объекты и возвращаются к приемнику, производя цифровой выход, который легко интегрируется с микроконтроллерами.Такое расположение включает в себя технологию фильтрации, которая специально нацелена на модулированные сигналы, обеспечивая точные обнаружения.Преодолевая типичные операционные проблемы с помощью инноваций, эта конфигурация гарантирует надежную производительность, даже в колеблющихся условиях окружающей среды.

В практических приложениях способность датчика отличать законные инфракрасные сигналы от окружающего шума была эффективно продемонстрирована.Например, в оптимизированных промышленных настройках развертывание этих датчиков легко интегрировано в ритм автоматизированных сборочных линий, добавляя слой сложности в эксплуатационную эффективность.

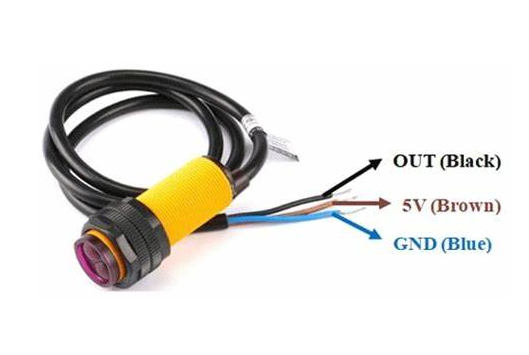

Пынальный макет

Регулируемый инфракрасный датчик E18-D80NK имеет простую конфигурацию PIN-кода с тремя выходными проводами, каждый из которых уникально кодируется для легкой идентификации.Эти провода выполняют различные функции, обеспечивая бесшовную интеграцию в различные приложения.Детали каждого провода и его конкретную роль объяснены ниже:

PIN -код	Цвет провода	Описание
Штифт 1	Красный	VCC (+5V вход напряжения)
Вывод 2	Зеленый	GND (наземный терминал)
Вывод 3	Желтый	Цифровой вывод (выход сигнала)

Характеристики и характеристики

Функция/спецификация	Описание
Тип датчика	Диффузно отражающий
Настройка и использование	Просто настройка и использование
Диапазон обнаружения	От 3 до 80 см
Регулируемый диапазон	Полностью регулируется
Время ответа	Ниже 2 мс
Индикация обнаружения	Простая логика и светодиодный выход при обнаружении объектов
Рабочее напряжение	5 В
Монтажный кронштейн	Необязательный
Размер	Маленький
Влияние на отражательную способность объекта	Низкое влияние на цвет отраженных объектов и отражательная способность
Качество	Промышленная оценка
Обнаружение цвета	Обнаруживает вариацию цвета из определенного диапазона
Внешняя цепь управления	Не обязательно
Экономичный	Да
Источник света	Инфракрасный
Текущее потребление	300 мА
Длина кабеля	1 метр
Вес отправки	0,04 кг
Размеры отгрузки	8 × 7 × 4 см
Альтернативные модели	GY 906, ISB TS45D, GP2Y0A21YK0F, TCRT5000В Qre1113

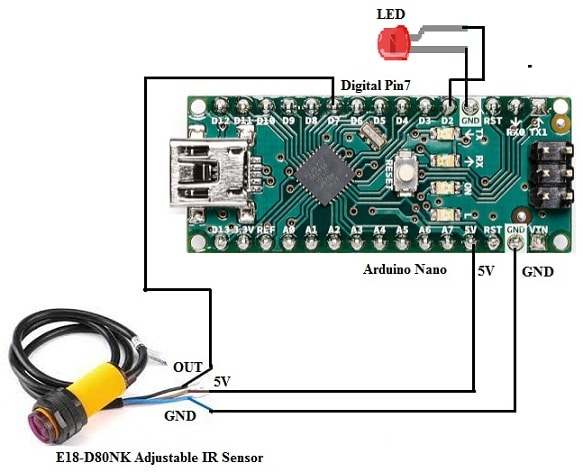

Интеграция датчика E18-D80NK с Arduino Nano

Чтобы подключить ИК-датчик E18-D80NK к Arduino Nano, вам понадобится несколько компонентов: макет, нано Arduino, датчик E18-D80NK, светодиодный и джемпер-провода.Осторожно установите эти компоненты, отражая методический подход, часто предпочитаемый в электронике.

• Подключите коричневый провод к штифту 5 В на Arduino.

• Подключите синий провод к GND.

• Подключите черный провод к цифровому контакту 7.

• Поместите красный светодиод между цифровым штифтом D2 и GND, придерживаясь схемы.

Программирование Arduino для интеграции датчика E18-D80NK

Ниже приведен код Arduino, созданный для интеграции датчика с индикацией светодиодов:

CPP

const int e18_sensor = 7;

const int LED = 2;

void setup () {

Serial.begin (9600);

pinmode (e18_sensor, input);

pinmode (светодиод, выход);

}

void loop () {

int state = DigitalRead (e18_sensor);

Serial.println (состояние);

if (состояние == low) {

Serial.println ("Объект обнаружен");

DigitalWrite (Led, High);

} еще {

Serial.println ("All Clear");

DigitalWrite (LED, LOW);

}

задержка (1000);

}

В этом коде инициализация закладывает основу для получения данных датчика и управления светодиодом.Функция `setup` устанавливает последовательное соединение, обеспечивая немедленную обратную связь, с точной конфигурацией режима PIN.В рамках «Loop» выполняется непрерывная оценка датчика.Если объект обнаружен, светодиод загорается;В противном случае он остается в стороне.Этот дизайн иллюстрирует прямую установку обнаружения движения и охватывает принцип в инженерии: системы должны быть интуитивно понятными, представляя обратную связь, которая легко интерпретируется.Вы можете видеть светодиод как осязаемый знак движения, углубляя их захват через практическое взаимодействие.

Приложения

Робототехника и навигационная точность

Датчик E18-D80NK играет важную роль в мире робототехники, особенно в отношении навигации через препятствия.Его искусственность при определении близлежащих объектов позволяет роботам маневрировать через сложные настройки с заметной искусственностью.Датчик дает роботам эффективно отображать их окружающую среду и обойти потенциальные угрозы.Это способствует более плавному и надежному автономному поведению.Фактические реализации подчеркивают, что такая интеграция датчика облегчает необходимость для сложной ручной калибровки, тем самым упрощая развитие автоматизированных навигационных систем.

Промышленная автоматизация

В промышленной сфере датчик E18-D80NK продвигает процессы автоматизации.Он оптимизирует функциональность сборочной линии путем точного обнаружения объектов, тем самым снижая вероятность проблем с оборудованием и укрепляя безопасность работников.Его роль в автоматизации машин приводит к заметным достижениям в производительности и финансовой эффективности.Вы можете часто подчеркнуть стойкость датчика в требовательных условиях как конечный аспект его развертывания в производственных средах.

Интерактивные системы

Потенциал интерактивных систем значительно расширяется с помощью функциональностей датчика E18-D80NK.Его приложения охватывают от беспрепятственных интерфейсов до интерактивных дисплеев, что способствует иммерсивным встречам.Датчик облегчает распознавание жестов и обнаружение присутствия, функции, которые набирают обороты в потребительской электронике и общественных местах.Вы можете отметить, что встраивание таких датчиков в интерактивные рамки существенно повышает ваше участие и доступность.

Ежедневные приложения для коммунальных услуг

Помимо специализированных секторов, датчик часто использует в ежедневных сценариях, включая системы обратной парковки, настройки предупреждения о вторжении и технологии интеллектуального дома.Обратные парковочные системы, помогают транспортным средствам распознавать препятствия, таким образом, предотвращая несчастные случаи.Для предупреждений о злоупотреблениях и умных домов он предоставляет эффективные средства для мониторинга входов и включения автоматических домашних функций.Вы можете ценить осторожный дизайн датчика и его способность плавно интегрироваться со своей повседневной рутиной.
