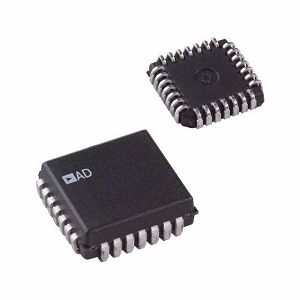

ADM5170AP

Это руководство посвящено ADM5170AP, специальному чипу, который помогает отправлять сигналы в цифровых системах связи.Он фокусируется на том, как этот чип принимает основные логические сигналы (например, TTL или CMO) и преобразует их в более сильные сигналы RS-232 или RS-423 для лучшей передачи.Он также объясняет, как ADM5170AP позволяет выбрать выходной режим, настроить скорость сигнала и эффективно использовать его.В нем подчеркивается, как этот чип облегчает подключение и четко и надежно отправлять данные на большие расстояния.

Каталог

ADM5170AP Обзор

А ADM5170AP является универсальным драйвером восьмиугольника, адаптированным для цифровых систем связи, обрабатывая скорости передачи данных до 116 кб/с.Он уникально спроектирован для принятия входов TTL или CMOS, которые затем переворачиваются и переводятся в уровни сигнала RS-232E или RS-423A.Эта гибкость регулируется режимом выбора входов MS+ и MS–;Установка оба на GND инициирует работу RS-423, тогда как соединение MS+ к VDD и MS- к VSS позволяет работать RS-232.Скорость выходного перевода может быть мелко скорректирована от 10 В/мкс до 2,2 В/мкс путем соединения внешнего резистора между штифтом корректировки скорости STRW (SRA) и GND, размещающими различные длины и типы кабеля.Устройство также оснащено выходами, которые можно отключить, используя контакт EN (включить вход), что позволяет обмен обычной выходной линией, что повышает гибкость и эффективность проектирования системы.ADM5170AP интегрирует технологию CMOS с низкой мощностью, защиту коротких замыканий и совместимые с TTL/CMOS, что делает ее идеальным выбором для высокоскоростных модемов, портов компьютерного ввода/вывода и приложений перевода логического уровня.

Если вы думаете об обновлении ваших систем или расширении линейки продуктов, ADM5170AP - это умный выбор.Свяжитесь с нами сегодня, чтобы разместить свой объемный заказ и убедитесь, что ваш инвентарь удовлетворяет спрос с этим высокопроизводительным компонентом.

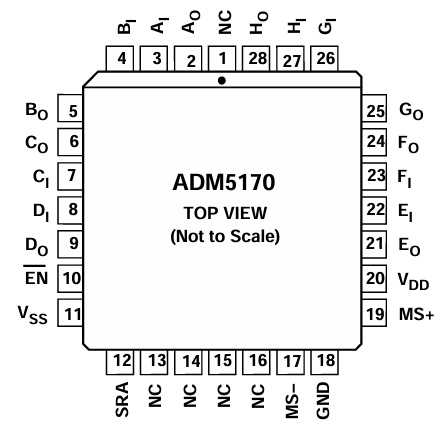

ADM5170AP Configuration

Мнемоник	Функция
V.Дд	Вход источника питания, +10 В ± 10%.
V.SS	Вход источника питания, –10 В ± 10%.
Гнездо	Наземная булавка.Должен быть подключен к 0 В.
Ая ПолемПолемПолемЧАСя	Цифровой ввод для драйверов A до H.
АО ПолемПолемПолемЧАСО	RS-232/RS-423 Вывод от водителей A до H.
Поступка	Включить PIN -код.Когда вы высоки, все выходы имеют 3-м.
MS+, MS-	Режим выберите входы.Используется для управления выходным уровнем качать.С MS+ и MS-, подключенными к GND, выбираются выходные уровни RS-423A.С MS+ подключен к VДд и MS- подключен к VSS, RS-232 Выходные уровни разработаны.
Сра	Нажмите вход корректировки скорости.Внешний резистор (от 2 кОм до 10 Kom) Подключен между этим выводом и GND используется для управления выходным Скорость (от 10 В/мкс до 2,2 В/мкс).

ADM5170AP CAD модели

ADM5170AP Символ

ADM5170AP Footprint

ADM5170AP 3D -модель

ADM5170AP Особенности

• Восемь односторонних водителей линий: ADM5170AP включает в себя восемь независимых линейных драйверов в одном пакете, что позволяет одновременно провести несколько каналов передачи данных.Эта функция полезна для сложных цифровых систем связи, которые требуют нескольких сигнальных выходов

• Стандарты Соответствие: Это устройство соответствует стандартам EIA RS-232E, RS-423A и ​​CCITT V.10/X.26, гарантируя, что оно может плавно работать в рамках диапазона структур цифровых коммуникаций и совместимо с международными протоколами связи.

• Программируемая скорость: Вы можете отрегулировать скорость выходного поворота от 10 В/мкс до 2,2 В/мкс, соединив внешний резистор между штифтом корректировки скорости rew (SRA) и заземлением.Эта регулируемость обеспечивает тонкую настройку целостности сигнала в соответствии с характеристиками соединительного кабеля, уменьшая отражения сигнала и ошибки передачи.

• Широкий диапазон напряжений питания : ADM5170AP работает с диапазоном напряжения питания от 9 В до 15 В для VDD и от –9 В -15 В для VSS.Этот широкий ассортимент содержит различные источники питания, повышая гибкость устройства в различных конфигурациях системы.

• Технология CMOS с низкой мощностью: Построенный с помощью технологии CMOS с низкой мощностью, ADM5170AP снижает энергопотребление до 40 МВт при отключении.Эта функция важна для экономии энергии в системах, которые требуют длительных рабочих часов и устойчивости.

• 3-государственные выходы: Выходные контакты ADM5170AP могут быть отключены, используя вывод EN (включенный вход).Эта функциональность позволяет обмениваться общими линиями связи и предотвращает интерференцию сигнала, что делает его идеальным для систем, где несколько драйверов совместно используют выходные пути.

• Совместимые с TTL/CMOS входы: Линейный драйвер принимает как входные уровни TTL, так и CMOS, предлагая универсальность в взаимодействии с различными логическими семействами.Эта функция упрощает процесс проектирования, устраняя необходимость в дополнительном оборудовании смены уровня.

• Выходная защита короткого замыкания: Он включает в себя встроенную защиту от выходных шорт, что повышает надежность и долговечность устройства за счет предотвращения повреждения из-за случайных коротких замыканий во время работы.

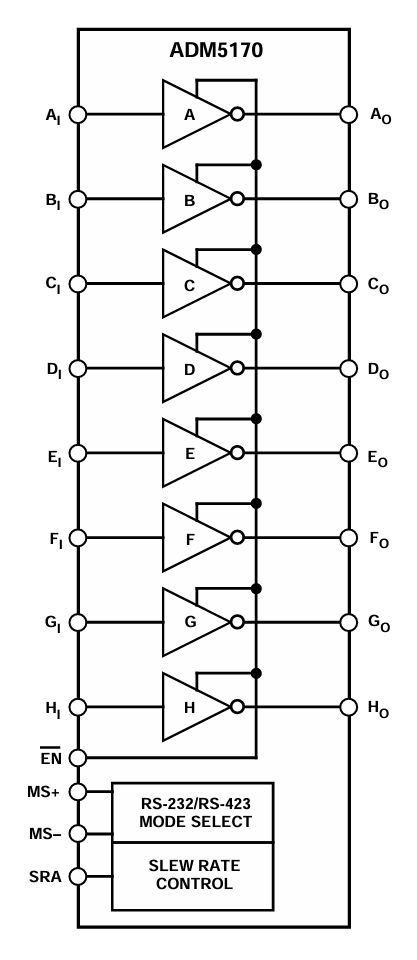

ADM5170AP Блок -схема

А Блок -схема принадлежащий ADM5170AP иллюстрирует его функцию как восьмиугольный драйвер линии, обрабатывая восемь каналов сигнала ввода-вывода, помеченные от A-H. Каждый вход сигнала (AI в HI) проходит через выделенный драйвер инвертирующей линии, который преобразует TTL/CMOS Входные сигналы в соответствующие уровни вывода драйвера линии (от AO до HO).Эти выходы могут работать в соответствии с стандартами RS-232 или RS-423, в зависимости от режима, выбранного через выводы MS+ и MS-.А Режим выбора Блок в нижней части диаграммы переключается между уровнями передачи сигналов RS-232 и RS-423.

Кроме того, диаграмма показывает Нажмите контроль скорости PIN (SRA), который позволяет регулировать скорость перехода выходных сигналов.Это помогает управлять целостностью сигнала и электромагнитным интерференциям (EMI), особенно на более длинных линиях передачи.А Поступка PIN -код - это контроль, который активирует или отключает все драйверы одновременно.В целом, ADM5170AP представляет собой универсальный линейный инцидан, используемый в цифровых системах связи, предназначенный для поддержки нескольких стандартов и обеспечения надежной передачи сигнала по последовательным ссылкам данных.

ADM5170AP спецификации

Тип	Параметр
Производитель	Analog Devices Inc.
Упаковка	Трубка
Статус частично	Устаревший
Тип	Водитель
Протокол	RS232, RS423
Количество водителей/приемников	8/0
Скорость передачи данных	116 кбит / с
Напряжение - поставка	9 В ~ 15 В.
Рабочая температура	-40 ° C ~ 85 ° C.
Монтажный тип	Поверхностное крепление
Пакет / корпус	28-LCC (J-Lead)
Пакет устройства поставщика	28-PLCC (11,51x11.51)
Базовый номер продукта	ADM5170

ADM5170AP Режим режима вывода

Чип ADM5170AP имеет два выходных режима, которые позволяют ему работать с различными стандартами напряжения для отправки сигналов.Эти режимы:

1. Режим низкого вывода: Этот режим следует стандарту RS-423A, который используется для простых, точечных коммуникаций.Чтобы использовать этот режим, подключите режимы выбора контактов, помеченные MS+ и MS-, непосредственно к земле (GND).Эта установка держит уровни напряжения ниже и более контролируемые, что полезно для предотвращения помех, когда линии находятся близко друг к другу.

2. Режим высокой вывода: Этот режим соответствует стандарту RS-232 и подходит для сценариев, где кабели длинны или сигнал должен двигаться далеко, поскольку он позволяет более сильно и более высокие сигналы напряжения.Чтобы активировать этот режим, подключите MS+ к положительному источнику питания (VDD) и MS- к отрицательному источнику питания (VSS).Это укрепляет выход, гарантируя, что сигнал остается ясным на более длительных расстояниях.

Входные данные				Выходы
MS+	РС-	Поступка	Данные
Гнездо	Гнездо	0	0	5 В до 6 В (RS-423)
Гнездо	Гнездо	0	1	-5 В -6 В (RS-423)
V.Дд	V.SS	0	0	(VDD-3 В) (RS-232) ¹
V.Дд	V.SS	0	1	(VSS + 3 В) (RS-232) ¹
Х	Х	1	Х	Высокий z

ADM5170AP Applications

Системы высокоскоростной связи

ADM5170AP идеально подходит для высокоскоростных систем связи из-за его способности обрабатывать скорости передачи данных до 116 Кбит/с.Это делает его идеальным для приложений, требующих быстрой и надежной передачи данных по сетям.

Порты и периферийные устройства компьютера

Этот драйвер линии широко используется при взаимодействии ввода/выходных портов компьютера и периферийных устройств.Его совместимость со уровнями TTL/CMOS и стандартами RS-232E/RS-423A гарантирует, что он может легко интегрироваться с широким диапазоном компьютерного оборудования, улучшая подключение и поток данных между устройствами.

Высокоскоростные модемы

Учитывая его высокую обработку и регулируемую скорость, ADM5170AP является отличным выбором для высокоскоростных модемных приложений.Это помогает эффективно модулировать и демодулировать сигналы данных, обеспечивая четкое и последовательное подключение к Интернету.

Принтеры

В принтерах ADM5170AP помогает в надежной передаче данных между компьютером и принтером.Его способность эффективно передавать данные на более длинных расстояниях без потерь обеспечивает высококачественную, быстрого печать.

Перевод логического уровня

Устройство также играет роль в трансляции логического уровня, преобразуя уровни ввода TTL или CMOS в выходные уровни RS-232E или RS-423A.Эта функция хороша в системах, где устройства работают на разных логических уровнях, обеспечивая совместимость и эффективную связь между различными электронными компонентами.

ADM5170AP аналогичные части

• ADM560JRSZ

• Adm5170jp-reel

• ADM560JRS

ADM5170AP Преимущества

Двойная поддержка протокола с режимом выбора

ADM5170AP позволяет выбирать между стандартами выходных данных RS-232E и RS-423A, используя входные входы в режиме (MS+ и MS–).Эта двойная совместимость обеспечивает гибкость в проектировании приложений, удовлетворяя различные требования к коммуникации без необходимости дополнительных компонентов.

Восемь независимых водителей

Интегрируя восемь односторонних драйверов в один пакет, ADM5170AP сводит к минимуму необходимость в нескольких чипах, сохранении пространства и уменьшении сложности в проектировании системы.Эта интеграция полезна в средах с ограниченной PCB Real Estate.

Широкий диапазон напряжений питания

Способность устройства работать в широком диапазоне напряжений питания (от 9 до 15 В для VDD и от -9 В -15 В для VSS) делает его адаптируемым к различным средам питания, повышая его полезность в различных операционных настройках.

Низкое энергопотребление

Показывая технологию CMOS с низкой мощностью, ADM5170AP потребляет меньше мощности, особенно при отключении (всего 40 МВт).Эта энергоэффективность делает его подходящим для применений, где необходимо сохранение питания, например, устройства, управляемые аккумулятором.

Совместимые с TTL/CMOS входы

Его совместимость со стандартными уровнями логики TTL и CMOS гарантирует, что ADM5170AP может беспрепятственно взаимодействовать с широким диапазоном цифровых систем, устраняя необходимость в оборудовании с изменением уровня и упрощающей конструкции системы.

Выходная защита короткого замыкания

Благодаря встроенной защите от выходных шортов ADM5170AP обеспечивает повышенную долговечность и надежность, защищая устройство и систему от повреждений, вызванных случайными короткими замыканиями во время работы.

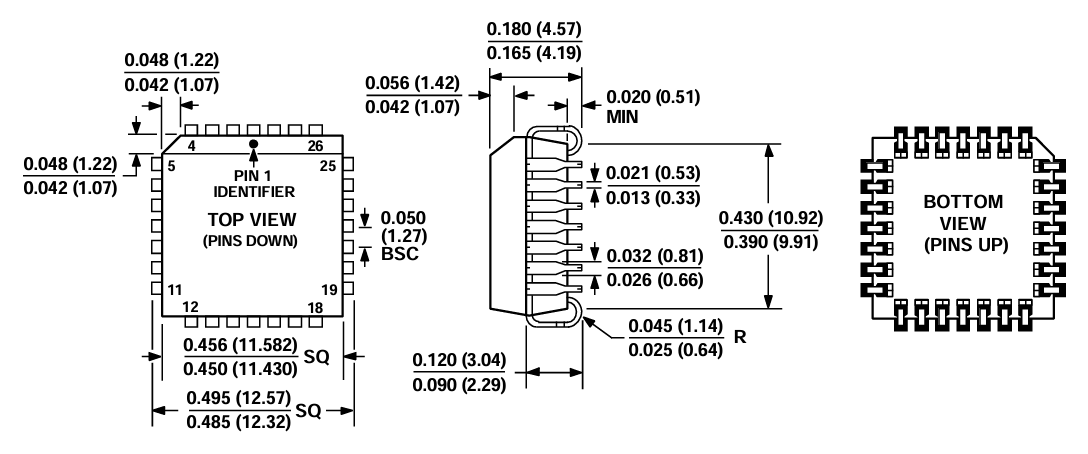

ADM5170AP Упаковочные размеры

Размеры упаковки

Параметр	Измерение (мм)
Ширина тела (мин - макс)	12.32 - 12.57
Длина тела (мин - макс)	11.43 - 11.58
Высота тела (мин - макс)	9,91 - 10,92
Пролет свинца (мин - макс)	4.19 - 4.57
Свинцовый шаг (типичный)	1.27
Толщина свинца (мин - макс)	0,33 - 0,53
Ширина свинца (мин - макс)	0,64 - 1,14
Высота противостояния (мин)	0,51
Ширина свинца плеча (мин - макс)	1,07 - 1,42
Радиус углового (R) (мин - макс)	0,64 - 1,14

Схема упаковки

ADM5170AP Производитель

ADM5170AP производится Analog Devices Inc. (ADI), глобально признанный лидер в разработке и производстве интегрированных цепей аналоговых, смешанных и цифровых сигналов (DSP).Основанная в 1965 году и со штаб-квартирой в Уилмингтоне, штат Массачусетс, ADI известен тем, что предоставляет передовые полупроводниковые решения, которые обслуживают приложения в разных отраслях, таких как коммуникации, промышленная автоматизация, автомобильные системы и потребительская электроника.Репутация ADI в отношении надежности и инноваций отражается в таких компонентах, как ADM5170AP, который демонстрирует внимание компании на целостности сигнала, низком энергопотреблении и гибкости системы.Аналоговые устройства гарантируют, что каждый продукт, включая ADM5170AP, соответствует строгим стандартам качества и производительности для современных электронных систем.

Заключение

ADM5170AP предлагает хорошо окружающее решение для приложений для цифровых коммуникаций, требующих надежного преобразования сигналов и гибкости протокола.При поддержке стандартов RS-232E и RS-423A, восемь независимых каналов драйверов и таких функций, как программируемая скорость и выходные данные, она позволяет управлять, он упрощает интеграцию проектирования в широком диапазоне систем.Его совместимость с входами TTL/CMOS, низкой работой мощности и встроенной защитой от короткого замыкания еще больше повышает его полезность в чувствительной к энергосистеме и ограниченным пространству сред.Опираясь на репутацию аналоговых устройств в отношении качества и инноваций, ADM5170AP является надежным выбором для тех, кто ищет надежную производительность в приложениях последовательных коммуникаций.
