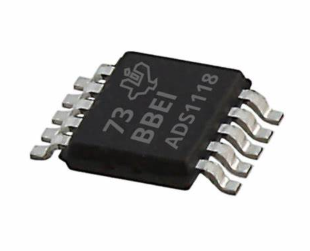

ADS1118 16-битный ADC и датчик температуры

В мире точной электроники точное и эффективное сборы данных используется для производительности системы.Texas Instruments ADS1118 выделяется как универсальный 16-битный аналого-цифровой преобразователь (ADC), который сочетает в себе высокую точность с практической функциональностью.Разработанный с помощью интегрированного мультиплексора, программируемого усилителя усиления (PGA), датчика температуры и генератора, ADS1118 предлагает комплексное решение для точных аналоговых измерений.Его инновационный дизайн не только обеспечивает данные высокого разрешения, но и подчеркивает энергоэффективность, что делает его отличным выбором для приложений, требующих надежных производительности в различных условиях окружающей среды.От портативных устройств до промышленных систем, бесшовная интеграция, гибкость и передовые функции ADS1118, устанавливают эталон современной технологии ADC.В этой статье рассматриваются ключевые функции ADS1118, универсальные приложения и ее влияние на точную электронику.

Каталог

Особенности ADS1118

Особенность	Описание
Упаковка	Ultra-Mamall QFN: 2 мм х 1,5 мм х 0,4 мм
Диапазон подачи	Широкий диапазон подачи: от 2 В до 5,5 В
Текущее потребление	- непрерывный режим: 150 мкА
	- Режим с одним выстрелом: автоматическое питание вниз
Программируемая скорость передачи данных	8 SPS до 860 SPS
Параметр	Одноцикл
Ссылка на напряжение	Внутренняя ссылка на напряжение низкого дрейфа
Датчик температуры	- внутренний датчик
	- 0,5 ° C (максимум) Ошибка: от 0 ° C до 70 ° C
Генератор	Внутренний генератор
Пг	Внутренний PGA
Входные данные	Четыре одного или двух дифференциальных входах

Приложения ADS1118

Экологическая адаптивность

А ADS1118 демонстрирует свою универсальность в широком спектре среды, что делает его очень подходящим для применений мониторинга температуры с термопарами и термисторами.Его эффективная компенсация холодного соединения повышает его надежность, обеспечивая точные показания температуры в различных условиях.Это имеет большое значение в ситуациях, когда должны быть получены точные температурные данные, даже в сложных условиях.Использование таких тщательных инструментов сильно влияет на качество и надежность данных, собранных для углубленных оценок.

Портативность и использование энергии

ADS1118, имея компактный дизайн и низкое энергопотребление, идеально подходит для портативных инструментов.Эффективное использование энергии в компактных устройствах обогащено практическим опытом, который требует, чтобы инструменты были легкими и долговечными для использования в полевых условиях.Это в основном полезно, когда транспортировка играет замечательную роль, например, в удаленном мониторинге окружающей среды или мобильных диагностических инструментах.Комбинация минимального размера и энергоэффективности открывает возможности для расширенных применений, способствуя повышению развития в портативной технологии.

Мониторинг отрасли и батареи

В рамках управления промышленным процессом ADS1118 предоставляет достоверные данные, которые поддерживают поддержание высоких оперативных стандартов.Точный мониторинг не только согласуется с соответствием, но и повышает эффективность и безопасность.В мире систем мониторинга аккумуляторов его точность обеспечивает максимальную производительность, предоставляя точные данные о самых последствиях.Это информирует о принятии решений, помогает в лучшем управлении энергией и продлению времени автономной работы.Включение этого компонента подчеркивает глубокое понимание сложных требований, присутствующих в промышленной и энергетической промышленности.
