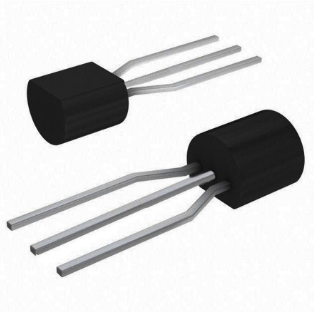

BC556 Transistor: Полное руководство по распискам, спецификациям, работе и приложениям

Транзистор BC556 PNP выделяется как универсальный и надежный компонент в современной электронике, предлагая высокоэффективные возможности в области усиления и переключения.Его уникальная полупроводниковая структура с слоем N-типа, зажатым между двумя слоями P-типа, обеспечивает эффективное управление током, что делает его необходимым элементом в цепях, начиная от аудиоустройства до силовых систем.Эта статья входит в ключевые функции, спецификации и практические применения транзистора BC556, предоставляя представление о своей работе, соображениях проектирования и вариантах использования.Это руководство предлагает ценные знания, чтобы помочь вам использовать весь потенциал BC556 в ваших проектах.

Каталог

BC556 Обзор транзистора

А BC556 Транзистор представляет собой полупроводник типа PNP, который часто используется для переключения сигналов и усиления в различных электронных цепях.Он имеет три терминала: эмиттер, базу и коллекционер, каждый из которых вносит значительный вклад в его функциональность.Устройство запускается, когда базовый терминал стабилизируется при нулевом вольт, что позволяет регулировать поток тока между коллекционером и излучателем.После участия транзистор облегчает напряжение по всей паре коллекционеров-эмиттер, искусственно управляя усиление сигнала.Он поддерживает напряжение базового эмиттера около 660 мВ и демонстрирует усиление усиления, охватывающее от 125 до 450, подчеркивая его способность повышать слабые сигналы.Эта черта делает его в основном подходящим для компактных электронных устройств, особенно аудио -усилителей, где точность и надежность имеют приоритет.

Механизм текущего регулирования

Понимание эксплуатационных ограничений BC556 является обязательным, особенно его способностью обрабатывать пиковый ток, достигающий 200 мА.В полном насыщении транзистор поддерживает до 100 мА тока между коллекционером и эмиттером, отражая его прочность в умеренных мощных приложениях.Однако превышение этого предела представляет риск для устройства, требуя тщательных стратегий проектирования.В практических приложениях вы часто можете использовать радиаторы для облегчения потенциальных опасностей перегрева, что повышая надежность устройства.

BC556 работает посредством текущего регулирования;Остановка базового тока переходит транзистор в область отсечения, тем самым деактивируя его.Изобретанный, он требует 2MA базового тока для активации, обеспечивая эффективность в сценариях с ограниченной доступностью мощности.Производительность конструкции схемы может быть оптимизирована путем настройки базового напряжения от 0,7 В до 0,9 В, достигая баланса между быстрой активацией и снижением энергопотребления.

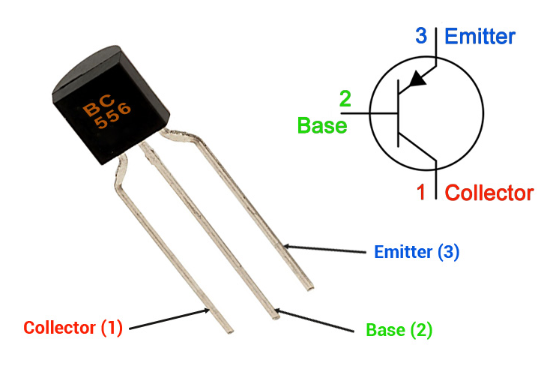

Конфигурация PIN

PIN -код	Название вывода	Описание
Пин-1	Коллекционер	Этот терминал собирает электроны, испускаемые из излучатель.
Пин-2	База	Этот терминал помогает в управлении транзистором смещение.
Пин-3	Излучатель	Излучаемые электроны из эмиттера перемещаются в первичный PN Junction.

Особенности и характеристики

Функция/спецификация	Подробности
Тип	ПНП -транзистор
Типы пакетов	TO-92, SOT54 Пластик
Коллекционер к эмиттере напряжение (VCEO)	-65V
Уровень шума	Низкий шум
Соблюдение без свинца	Pb-Free
Максимальный ток (IC)	100 мА
Технология	Усовершенствованная технология процесса
Ошибка напряжения	Низкое напряжение ошибки
Скорость переключения	Быстрая скорость переключения
Работа за электроэнергию и ток	Высокий
Рассеяние питания коллекционера (ПК)	0,5 Вт
Коллекционер к базовому напряжению (VCBO)	-80V
Имиттер к базовому напряжению (Vebo)	-5V
Коллектор емкость	8 ПФ
Частота перехода (фут)	150 МГц
Рабочая температура соединения	150 ° C.

Эквивалентные и дополнительные модели

Эквивалент

• BC558

• A1015

• S8550

• BC557

Дополнительная

• BC546

• BC548

• BC547

• BC549

Идеальные условия для использования транзистора BC556

Для обеспечения того, чтобы транзистор BC556 со временем обслуживал вас, целесообразно уважать его указанные пределы.Сохранение тока ниже 100 мА при питании нагрузки с помощью этого транзистора не только сохраняет его функциональность, но и поддерживает вас с предполагаемым использованием.Узнав о напряжении коллекционера к эмиттере, которое должно оставаться ниже -36 В, добавляет еще один слой уважения к его дизайну.

Деликатная связь с температурой становится очевидной при рассмотрении температуры соединения, которая не должна превышать 150 ° C.Это понимание проистекает из различных тестов и говорит о тщательном балансе, необходимом для предотвращения повреждения полупроводникового материала.

Добавление резистора в основание транзистора играет активную роль в защите устройства.Базовый резистор не просто регулирует входящий ток;Он действует как молчаливый опекун, гарантируя, что транзистор не перегружен чрезмерным током.Эта практика подчеркивает смесь условного понимания и практической мудрости, позволяя транзистору функционировать гладко и расширять свою жизнь и стабильность.

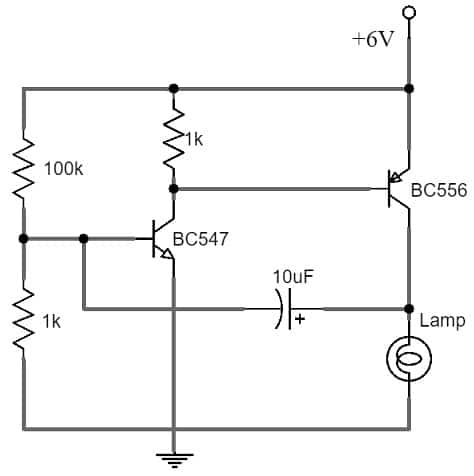

Функциональная конструкция схемы флешер на основе транзистора

Схема флешер на основе транзистора, часто развернутая для передачи сигналов транспортных средств и в качестве осторожности в строительных зонах, использует свойства транзисторов BC556 и BC549.На компактном холсте макета он интегрирует такие компоненты, как резисторы, батарея 6 В, лампа, конденсаторы и соединение проводов, все они гармонично работают в отношении эффективной конфигурации.

Механизм действия

Ядро этой цепи импульсирует регенеративной обратной связью, процесс, установленный в движении управляющим сигналом 6V, достигающий базы транзистора BC549.Это захватывающее взаимодействие инициирует реакцию транзистора BC556, просвещая лампу с определенным сиянием.Благодаря быстрому танцу переключения транзистора, лампа выполняет свою мигальную роль, протягивая руку как визуальный сигнал, предназначенный для привлечения внимания и срочности.

Приложения

Транзистор BC556 легко интегрируется в многочисленные функциональные устройства и схемы, демонстрируя ее адаптивность в различных целях электроники.Этот компонент является основным элементом как в потребительской электронике, так и в промышленных системах, поддерживающих технологии, которые требуют точного усиления и контроля.

Аудио схема

В дизайне аудио схемы BC556 является динамичным для обеспечения верности и качества звука.Основным применением является усиление слабых аудиосигналов с минимальным шумом, что обеспечивает более четкий звуковой выход в различных аудиоустройствах.Поглощающий опыт прослушивания звука с высокой точностью часто связан с тщательным аудио-амплификацией, где транзистор BC556 значительно вносит вклад.

Усиление общего назначения

В усилении общего назначения BC556 служит начальным компонентом в модулях усилителей для сигналов и аудио.Он обеспечивает стабильное усиление в различных средах и приложениях.Его адаптируемость и надежность подчеркивают его широкую полезность.

Модули драйвера

BC556 опытный в модулях драйверов, особенно для питания светодиодов и реле.Эти настройки извлекают выгоду из способности транзистора эффективно переключать и усилить токи, обеспечивая устойчивую производительность и надежность светодиодов и реле.Например, последовательная работа светофора при любых погодных условиях в значительной степени зависит от таких компонентов.

Пары Дарлингтона и H-мостики

Для применений с высоким содержанием тока BC556 часто настроен на пары Дарлингтона, что усиливает его эффективное усиление тока и облегчает притяжение более тяжелой нагрузки до 100 мА.Кроме того, в H-мостах, используемых для управления двигателем, BC556 обеспечивает точное манипулирование направлением и скоростью двигателя, что полезно у автоматизированных и дистанционных транспортных средств.

Дополнительные сложные приложения

BC556 также оказывается полезным в таких областях, как генераторы, текущие зеркала, компараторы и различные линейные и переключающие операции.У генераторов он помогает генерировать согласованные сигналы, динамические для механизмов времени и управления в электронных устройствах.Роль BC556 в токовых зеркалах повышает стабильность схемы за счет зеркальных токов, используемых в обработке аналоговых сигналов.
