CD40106: разгона, функции и альтернативы

В этом руководстве рассматривается интегрированная схема CD40106 и ее важную роль в конструкции цифровых цепей благодаря его входам Schmitt-Trigger.Он охватывает структуру IC, как она работает, и ее практическое использование, с акцентом на управление шумом и стабилизирующие сигналы.Разбивая свои функции и приложения, это руководство помогает использовать CD40106 для повышения точности и надежности своих электронных конструкций.

Каталог

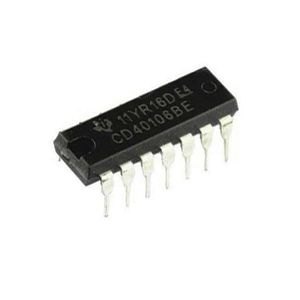

Что такое CD40106?

А CD40106 является интегрированной схемой, включающей шесть входов Schmitt-Trigger, которые функционируют как инверторы, предлагая ключевое преимущество: гистерезис, который гарантирует, что сигналы активируются при разных порогах при подъеме или падении.Этот дизайн обеспечивает шумовой иммунитет, что делает его идеальным для управления нестабильными сигналами в практических приложениях, таких как схемы дебюра, генераторы и генераторы сигналов.Стабилизируя входные сигналы и повышая точность, CD40106 доказывает в средах, требующих надежных и устойчивых к шуме цифровых цепей.Его адаптируемость и постоянная производительность подчеркивают его ценность в современном электронном дизайне.

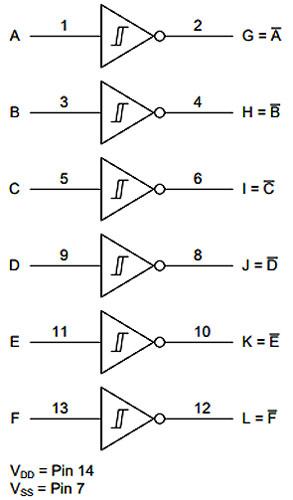

CD40106 Конфигурация PIN

PIN -код	Название вывода	Описание
1, 3, 5, 11, 13, 15	Шмитт входные булавки	Входные контакты триггера Шмитта
2, 4, 6, 10, 12, 14	Инвертированные выводы Schmitt	Выходные контакты триггера Schmitt
7	Земля	Подключен к основам системы
14	VCC (+5V)	Сбрасывает все выходы как низкие.Должен быть высоко поднимается для нормального операция

Особенности CD40106

Особенность	Описание
Функциональность	Шмитт триггер - гекс инвертор
Рабочее напряжение	5 В
Напряжение гистерезиса низкого уровня	0,3 В.
Напряжение гистерезиса высокого уровня	3,5 В.
Выходной ток (высокий)	-1ma
Выходной ток (минимум)	1MA
Крыжительный ток	40 NA
Время задержки распространения	280 нс
Диапазон рабочей температуры	-55 ° C до +125 ° C.
Доступные пакеты	14-контактный PDIP, GDIP, PDSO Packages

Эквивалент для CD40106

• MM74C14

Альтернативы Шмитт триггеры

• SN74LS14

• TC4584

• MC14584

Другой гексорный инвертор

• SN7406N

Где можно использовать IC CD40106?

IC CD40106 - это универсальный инструмент в цифровых цепях, известный своей способностью управлять шумом переключения, стабилизировать сигналы и повысить надежность системы.Он превосходит в преобразовании синусоидальных или треугольных форм волн в точные квадратные волны, улучшая ясность сигнала и снижение ошибок.IC также полезен для логической инверсии и кондиционирования сигнала, обеспечивая стабильную работу в автоматических системах управления и цифровых цепей.Он упрощает кнопку дебаутирования в механических переключателях, обеспечивая стабильные входы для интерфейсов в электронике и промышленных системах.Благодаря его адаптации и широкой интеграции CD40106 представляет собой решение для решения проблем качества сигнала, точности и эффективности проектирования в различных технологических приложениях.

Интеграция IC CD40106

IC CD40106, оснащенный шестью инвертирующими за триггерными воротами Schmitt, является универсальным компонентом, который обслуживает широкий спектр электронных применений.Каждый затвор может функционировать независимо или совместно для доставки не инвертирующих выходов, позволяя изучить как простые задачи обработки сигналов, так и конфигурации сложных цепи.Эти ворота являются искусными при стабилизации неустойчивых сигналов, фильтрации шума и обеспечении надежных выходов даже при поверхности колеблющихся входов.Их неотъемлемая способность различать различные уровни гистерезиса делает их неоценимыми для поддержания точности цифрового сигнала в сложных условиях.

В практических сценариях IC CD40106 доказывает свою ценность, удовлетворяя потребности уточнения сигнала.Многие используют свои возможности для таких задач, как модификация импульса, формирование формы волны и повышение производительности цепи.Выдающимся примером является его использование в схемах дебюра, где гистерезис Schmitt Trigger касается ложных запуска, вызванных отскоком механического переключателя.Это приложение оптимизирует ранее трудоемкие решения, предлагая простоту и эффективность.Кроме того, изменение условий смещения затвора имеет возможность регулировать пороги переключения, адаптируя ответы ворот для удовлетворения конкретных потребностей в окружающей среде или сигналах.Универсальность IC CD40106 распространяется на ее адаптивность в различных топологиях, что позволяет эффективно и индивидуально конструкции.От повышения устойчивости шума до повышения ясности сигнала CD40106 служит надежным инструментом для современных электронных применений, что способствует превосходной производительности и надежности в конструкциях цепи.

Приложения CD40106

Снижение шума в электронных цепях: Отфильтровывают ненужные частоты, чтобы обеспечить чистую передачу сигнала.Сравнимо с звуковыми техниками, удаляя фоновый шум для четкого аудио.

Ввод дезангирует: Предотвращает фальшивые триггеры переключателя/кнопки, нейтрализуя неустойчивые механические сигналы.Подобно сглаживанию грубых древесины для полированных результатов.

Управление гистерезисом: Поддерживает пороговые уровни для повышения стабильности и точности системы.Используется в приложениях, таких как термостаты для постоянного контроля температуры.

Сигнал точности с фильтрами мертвой полосы: Захватывает значимые сдвиги сигнала при фильтрации незначительных искажений.Отлично подходит для поддержания целостности данных в телекоммуникациях.

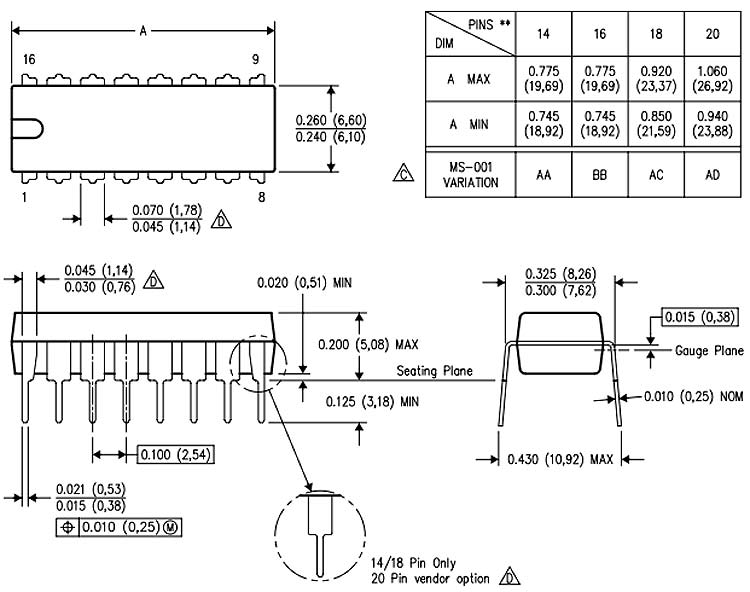

CD40106 2D -модель и размерность
