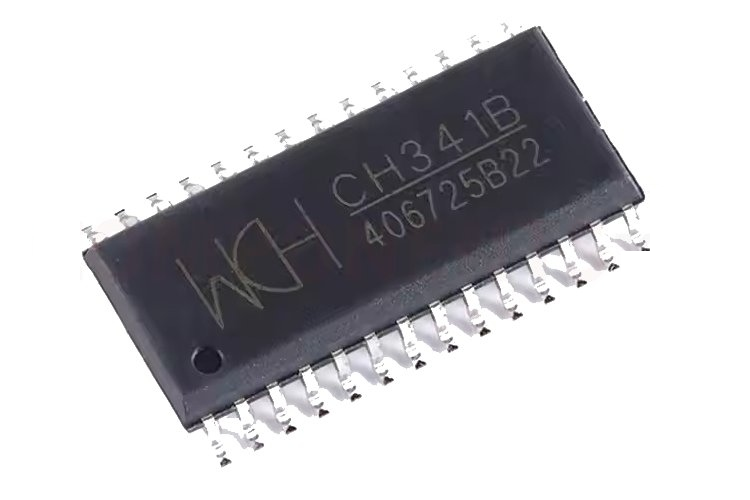

Изучение высокоскоростного USB CH341 к серийному интерфейсу

Чип CH341 представляет собой универсальный и экономически эффективный USB-в серийный конвертер UART, разработанный WCH, широко прославленный за его способность преодолеть разрыв между встроенными системами и современными вычислительными устройствами.Благодаря его совместимости по стандартам USB 1.1 и USB 2.0 и поддержкой нескольких протоколов, таких как UART, I2C, SPI и параллельные интерфейсы, CH341 стал для вас необходимым инструментом.В этой статье мы разбираемся в функциях, конфигурациях, приложениях и проектировании CH341.Независимо от того, изучаете ли вы связь с микроконтроллером, улучшаете промышленные системы управления или упрощаете проекты DIY Electronics, это руководство дает всестороннюю информацию, чтобы помочь вам использовать весь потенциал CH341.

Каталог

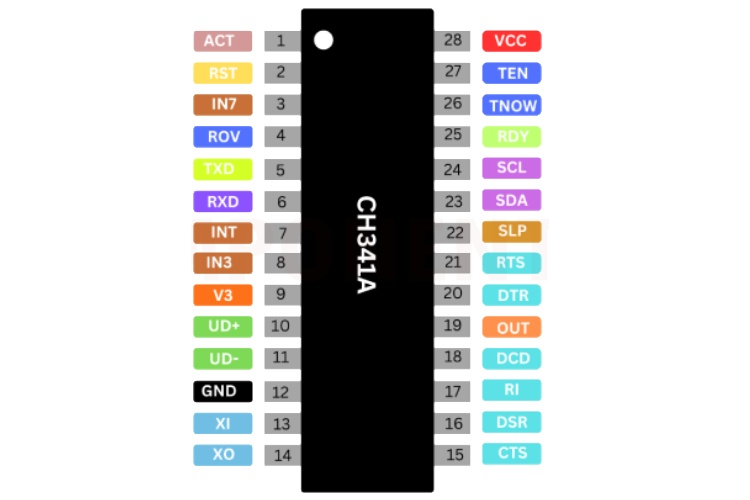

Конфигурация распиновки

PIN NO (341A)	PIN NO (341T)	PIN NO (341H)	Название вывода	Тип булавки	ПИНА ОПИСАНИЕ
28	13,20	20	Венчурной	ВЛАСТЬ	Положительный входной порт мощности требует мощности 0,1 млн. развязка емкости
12	11,12	7,18	Гнездо	ВЛАСТЬ	Общественное наземное соединение для USB -автобуса
9	6	4	V3	ВЛАСТЬ	Прикрепление внешней мощности VCC во время 3,3 В; подключения 0,01 мкф отделки емкости снаружи, пока 5 В
13	9	8	Xi	В	Ввод кристаллического генератора, прикрепление кристалла и Кристаллический осциллятор емкость внешняя внешняя
14	10	9	Xo	ВНЕ	Противоположный выход кристаллического генератора, прикрепление Кристаллическое и кристаллическое генератор емкость снаружи
10	7	5	Ud+	USB -сигнал	Непосредственно подключается к проводе данных D+ USB -шины
11	8	6	Ud-	USB -сигнал	Непосредственно подключается к D- Data Data The USB-шины
1	1	1	ДЕЙСТВОВАТЬ#	ВНЕ	После выходного состояния конфигурации устройства USB, низкий активный
2	Нет	2	RSTI	В	Ввод внешнего сброса, активный с высоким уровнем, с выпадающий резистор
24	16	Нет	SCL	Открыть выходной выход	Вывод конфигурации функции чипа с подтягиванием Резистор, подключитесь к SCL серийного чипа конфигурации EEPROM EEPROM
23	15	Нет	SDA	Открыть истощение/в	Ввод конфигурации функции чипа с подтягиванием Резистор, подключитесь к SDA чипа конфигурации серийного EEPROM

Функции

Особенность	Описание
USB -интерфейс	Полноскоростное интерфейс USB-устройства соответствует USB Спецификация версия 2.0, требующая только внешней кристаллической и емкости.
Идентификатор поставщика и идентификатор продукта	При желании определить идентификатор поставщика, идентификатор продукта и номер списка Использование внешнего недорогого последовательного EEPROM.
Поддержка источника питания	Поддерживает источники питания 5 В и 3,3 В.
Недорогое преобразование	Непосредственно преобразует последовательное периферическое оборудование, параллельно принтеры и параллельное периферическое оборудование.
Упаковка	Доступно в пакетах SOP-28 и SSOP-20, без свинца и Совместим со стандартами ROHS.
Совместимость приложения	Совместим только с прикладным слоем в качестве интерфейсов отвлекаются через USB.
Серийное симуляция	Имитирует стандартный сериал для обновления периферийных оборудование или добавление дополнительных последовательных портов через USB.
Совместимость Windows	Полностью совместим с серийными прикладными программами в Операционные системы Windows.
Полнодуплексное серийное оборудование	Встроенные передачи и приема буферов поддерживают 50bps на 2 Мбит / с. Коммуникационные ставки.
Поддержка битов данных	Поддерживает 5, 6, 7 или 8 битов данных и различный паритет Проверки (нечетные, даже пустые, токен или нет).
Поддержка сигнала	Поддерживает серийную передачу и получение сигналов, Модемые сигналы связи и сигналы управления скоростью передачи.
Внешний интерфейс	Предоставляет интерфейсы RS232, RS485 и RS422 через внешние Уровень переключения оборудования.
EEPROM Access	Поддерживает косвенное доступ к внешней последовательной памяти EEPROM через стандартную серийную связь.
Совместимость порта принтера	Модернизируются параллельные принтеры до USB -принтеров, соответствующие Спецификации USB и совместимы с ОС Windows.
Параллельная поддержка принтера	Совместим с различными стандартными параллельными принтерами, Поддержка режимов низкоскоростной и высокоскоростной печати.
Двунаправленная связь	Поддерживает двунаправленную связь IEEE-1284 с одиночными и двунаправленными режимами переноса.
Параллельные режимы интерфейса	Предоставляет EPP (улучшенный параллельный порт) и MEM (память Режим) режимы интерфейса.
Сигналы режима EPP	Поставки сигналов, как#, DS#и WR#, похожие на EPP V1.7 или v1.9.
Сигналы режима MEM	Поставки сигналов, такие как A0, Rd#и WR#, похожие на память Читать/режим записи.
Синхронный серийный интерфейс	Использует технологию Flexwire ™, чтобы включить 2-проводной до 5-проводной Синхронная последовательная связь через программное обеспечение.
Поддержка хоста/главной конечной точки	Поддерживает 2-проводные и 4-проводные синхронные серийные интерфейсы.
2-проводной интерфейс	Поставки SCL и SDA сигнальные провода и поддерживают четыре скорость передачи.

Производители

WCH работает как единственный производитель CH341, подчеркивая роль роли в различных электронных применениях.Эта эксклюзивность вызывает несколько соображений для отраслей, которые зависят от CH341 для их эксплуатационных потребностей.

Уникальный источник производства CH341 представляет потенциальную уязвимость в цепочке поставок.Например, если WCH сталкивается с задержками производства или столкновения с проблемами контроля качества, рыночная доступность CH341 может быть значительно повлияла.Эта ситуация подчеркивает важность упреждающего планирования.Компании могут извлечь выгоду из изучения разнообразных стратегий поиска или инвестирования в альтернативные технологии, чтобы уменьшить риски, связанные с зависимостью от одного производителя.

Варианты

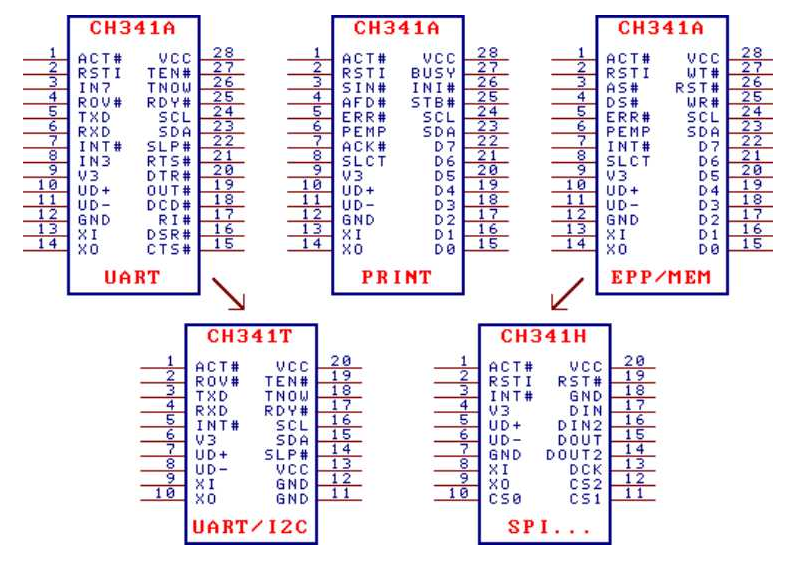

CH9102 имеет три варианта, доступные в двух разных типах пакетов: SOP-28 и SSOP-20.

Форма упаковки	Ширина пластика (мм)	Ширина пластика (мил)	Высота штифта (мм)	Высота штифта (мил)	Инструкция упаковки	Номер части
SOP-28	7.62	300	1.27	50	Небольшой пакет из 28 пинтов	CH341A
SSOP-20	5.3	209	0,65	25	Сократить небольшие контурные пакет с 20-контактным	CH341T
SSOP-20	5.3	209	0,65	25	Сократить небольшие контурные пакет с 20-контактным	CH341H

Альтернативы

• CH340

• FT230x

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• FT232

Схема

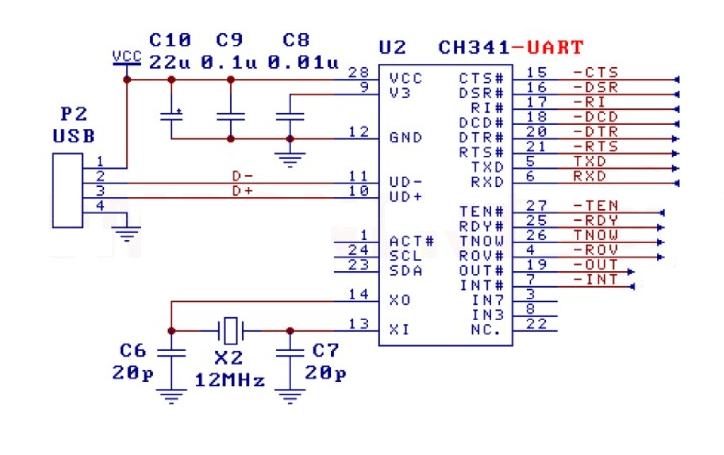

Схематическое представление CH341 действует как окончательный план для того, чтобы понять его оперативную структуру.Доминируя для этой схемы, USB-линии данных непосредственно с помощью UD+ и UD-PINS чипа, обеспечивая плавную связь с устройствами хоста.Это соединение служит основой для передачи данных, процесс, который становится все более существенным в нашем взаимосвязанном электронном ландшафте.

Чтобы поддерживать стабильность цепи, конденсаторы вдумчиво расположены через источник питания и контакт V3.Эти компоненты вносят значительный вклад в стабилизацию напряжения и снижение шума, оба из которых полезны для сохранения целостности сигнала.В практических сценариях вы часто можете подчеркнуть роль этих конденсаторов, признавая их влияние на общую производительность системы.Хорошо структурированная цепь питания может предотвратить неисправности и способствовать долговечности устройства.Линии TX и RX CH341 требуют точных соединений с микроконтроллером или аналогичной схемой.Он используется для линии TX для подключения к RX приемного устройства и наоборот, при этом обеспечивая общую землю.Этот принцип точной маршрутизации сигнала выходит за рамки условных понятий;Это отражает уроки, извлеченные из бесчисленных реализаций.Неправильные ошибки могут привести к разбивкам связи, потенциально смягчая проекты и вызывают значительное разочарование.Таким образом, тщательный подход к проводке активен для успешной интеграции.

Кроме того, кристаллический генератор 12 МГц, сопровождаемый двумя конденсаторами 20PF, используется для получения требуемого тактового сигнала для CH341.Этот тактовой сигнал является основным для синхронизации передачи данных, и его стабильность напрямую влияет на производительность чипа.В различных приложениях было показано, что надежный источник часов улучшает общую эффективность задач обработки данных.Вы можете часто исследовать альтернативные конфигурации часов и их влияние на производительность, иллюстрируя тщательное рассмотрение, необходимое для конструкции схемы.

Устранение неполадок CH341

При столкновении с трудностями в общении с вашим USB-серийным преобразователем, который использует CH341, хорошо структурированный процесс устранения неполадок может значительно повысить ваши шансы на решение проблемы.

• Начните с тщательной проверки всех соединений между CH341 и связанными компонентами.Обратите особое внимание на выравнивание линий TX (передача) и RX (получение);Даже небольшое смещение может нарушить общение.Кроме того, убедитесь, что уровни напряжения сигналов соответствуют уровням устройств, которые вы подключаете, поскольку любые расхождения могут привести к непредсказуемому поведению или общему отказу от общения.

• Частым контролем во время устранения неполадок является сам USB -кабель.Если проблемы продолжаются, может быть стоит заменить существующий кабель другим, поскольку дефектный или субпосредственный кабель может создать замечательные осложнения.Адаптивность CH341 также распространяется на программирование I2C и SPI EEPROMS;Готовые программисты, такие как программист Bios, такие готовые программисты CH341A или CH341, могут оптимизировать эту задачу.Познакомиться с этими инструментами может сэкономить время и облегчить разочарование.

• Тщательно протестировать CH341 и убедитесь, что последовательные настройки на вашем компьютере, особенно скорость передачи, соответствуют тому, с кем вы стремитесь общаться.Несоответствие в этих настройках может привести к повреждению данных или неспособности установить соединение.Проведение теста петли также является практической стратегией для проверки функциональности CH341;Это включает в себя соединение контактов TX и RX и проверку того, что передаваемые данные соответствуют полученным данным.

• В ситуациях, когда ваш компьютер не распознает интегрированную схему (IC), необходимо провести комплексный обзор установленных драйверов.Убедитесь, что у вас есть соответствующие драйверы для CH341, так как устаревшие или неправильные драйверы могут привести к проблемам распознавания.Кроме того, проверка диспетчера устройств на наличие любых сообщений об ошибках может предложить ценные подсказки относительно основных вопросов.

По пути устранения неполадок часто является процессом уточнения, требующим как терпения, так и дотошного внимания к деталям.Принимая системный подход и опираясь на практические переживания из предыдущих проблем, вы можете более эффективно ориентироваться в этих препятствиях.В конечном счете, успешное устранение неполадок зависит от глубокого понимания как имеющихся инструментов, так и сложностей протоколов связи в игре.

Соображения проектирования печатных плат

Приступая к путешествию по проектированию печатной платы, которая включает в себя CH341, необходимо уделить тщательное внимание стратегическому размещению развязки конденсаторов в непосредственной близости от штифтов.Эта вдумчивая договоренность не только укрепляет источник питания, но и облегчает колебания напряжения, которые потенциально могут нарушить производительность чипа.

• Обеспечение того, чтобы D+ и D-линии направляются параллельно и защищены на земле или медной заливе, играет заметную роль в снижении риска внешнего интерференции сигнала.Эта стратегия макета подкреплена множеством успешных проектов, каждый из которых раскрывает преимущества повышения целостности и надежности данных.

• Другой критический аспект включает в себя поддержание коротких сигналов между контактами XI и XO.Эта практика помогает минимизировать высокочастотные нарушения, которые могут рисковать общением.Вы можете часто обнаружить, что реализация заземления или медного покрытия для ассоциированных компонентов может значительно улучшить общую электромагнитную совместимость (EMC) ПХБ.Этот метод не только помогает в снижении шума, но и способствует более стабильной операционной среде.

• позиционирование USB -порта также требует внимательного рассмотрения;Размещение его близкого к CH341 позволяет прямой маршрутизацию линий данных, что необходимо для сохранения целостности сигнала.Разумно ограничить количество VIA в линиях данных, так как каждый через вводится дополнительная емкость и индуктивность, которые могут поставить под угрозу качество сигнала.Вы часто можете задуматься о прошлом опыте, когда минимизация VIAS привела к заметным повышениям производительности, в основном в высокоскоростных приложениях.

Использование CH341

Чип CH341 выделяется как очень адаптируемый элемент в секторе электроники, который может похвастаться множеством приложений, которые выходят далеко за рамки базовой функциональности.Его включение в различные системы подчеркивает его актуальность в современных технологиях, особенно в таких областях, как программирование микроконтроллера, отладка и тестирование.Способность чипа взаимодействовать с несколькими протоколами предоставляет ему необходимость в системах промышленного управления, где необходимость точности и надежности.

Программирование и отладка микроконтроллера

В домене программирования микроконтроллера CH341 действует как динамическая связь между программистом и микроконтроллером.Это соединение не только облегчает загрузку кода, но и поддерживает отладку.Процесс отладки часто требует ряда итерационных корректировок на основе обратной связи системы, которая может быть сложной и полезной.Вы можете указать, что всестороннее понимание функций CH341 может значительно повысить эффективность этого итеративного процесса, способствуя ощущению выполнения и мастерства.

Промышленные системы управления

Примечательно влияние CH341 на системы управления промышленностью.Его способность общаться с различными устройствами обеспечивает плавную интеграцию в ранее существовавшие настройки.Эта гибкость используется, в основном в средах, где более старые системы сосуществуют с современными технологиями.Вы можете часто использовать CH341 для наблюдения за повышенной надежностью системы и уменьшением времени простоя, поскольку он оптимизирует связь между различными компонентами, что в конечном итоге приводит к чувству удовлетворения в их работе.

DIY Electronics Projects

CH341 разблокирует сокровищницу возможностей в проектах DIY Electronics.Его экономическая эффективность и доступный дизайн делают его привлекательным выбором для вас.Вы можете поделиться тем, что ваши эксперименты с CH341 углубили ваше понимание последовательной связи и взаимодействия устройств.Это практическое взаимодействие не только развивает навыки, но и вызывает творчество и инновации, прививая чувство радости в процессе обучения.

Поддержка устаревшего устройства

Устойчивое присутствие устаревших устройств в различных отраслях промышленности представляет собой отличную проблему.CH341 обеспечивает ценное решение, позволяя современным системам взаимодействовать со старыми технологиями.Эта функциональность особенно выгодна в секторах, где модернизация оборудования нецелесообразно из -за финансовых ограничений или проблем совместимости.Вы можете показать, что использование CH341 может продлить эксплуатационный срок службы устаревших систем, что позволяет постепенно достигать современных технологий, что может принести душевное спокойствие организациям, направляющим этот переход.

Автоматизация и робототехника

В областях автоматизации и робототехники CH341 выполняет важную роль в облегчении связи между микроконтроллерами и другими компонентами.Его универсальность позволяет интегрировать различные датчики и приводы, тем самым усиливая возможности роботизированных систем.Фактические приложения продемонстрировали, что команды эффективно используют CH341, часто достигают повышенных уровней автоматизации, в конечном итоге приводят к повышению производительности и чувству выполнения в своих проектах.

USB в серийные преобразования

CH341 в основном признан за его мастерство в конвертации USB в RS485, RS232 и TTL -последовательных портов.Эта функциональность динамична для приложений, требующих USB -подключения для устройств, которые обычно зависят от последовательной связи.Вы можете отметить, что CH341 упрощает процесс соединения между современными компьютерами и более старыми устройствами, способствуя более эффективному рабочему процессу в средах, где обе технологии находятся в игре.Эта бесшовная интеграция способствует ощущению легкого и производительности.

След и измерение

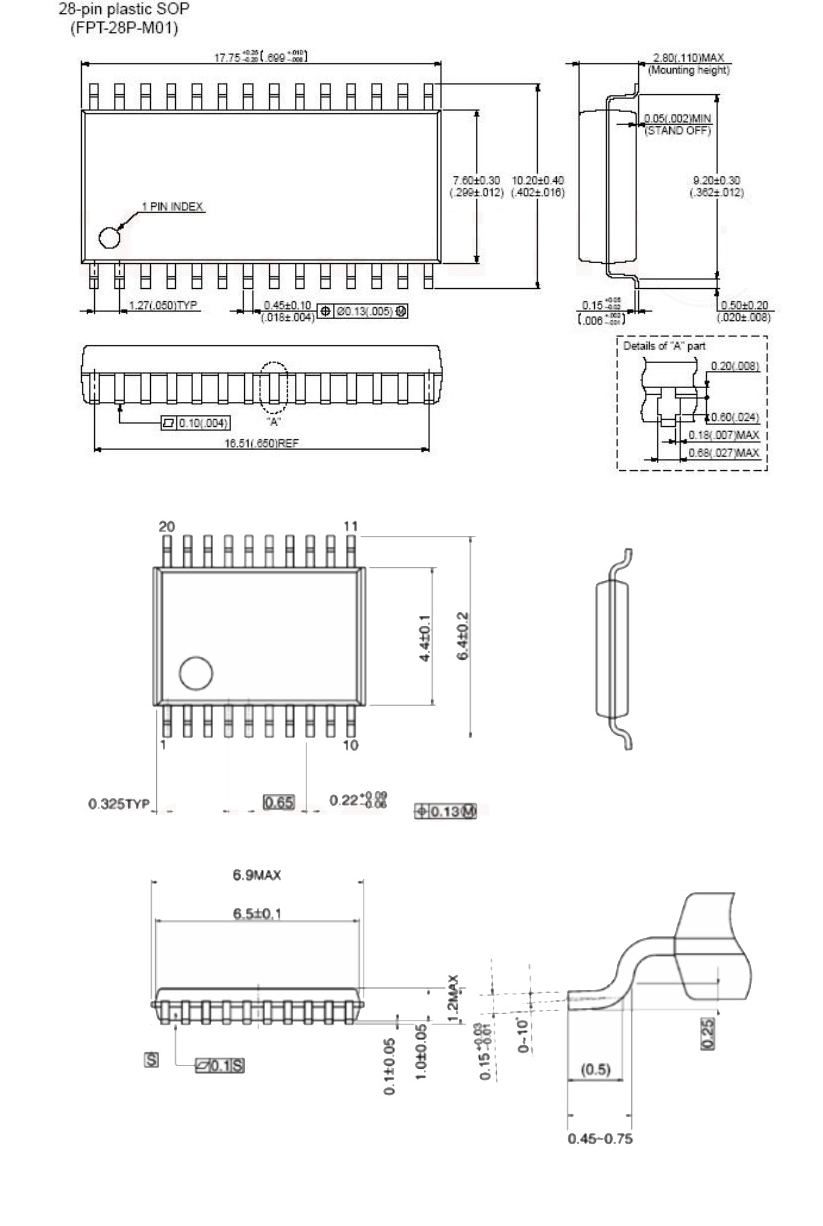

Вы можете найти механические чертежи и размеры чипа CH341 здесь.Эти размеры идеально подходят для создания пользовательских следов для дизайна печатных плат или моделирования САПР.
