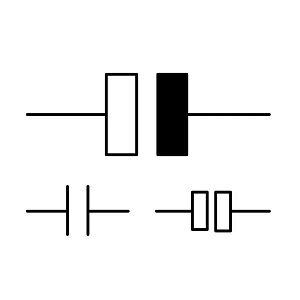

На схемах схемы конденсаторы отображаются с использованием упрощенных графических символов, которые передают их электрическое поведение, а иногда и конструкцию.Самым основным символом является две параллельные линии, но это может варьироваться в зависимости от типа конденсатора.Не поляризованные конденсаторы используют две идентичные параллельные линии в схематических чертежах.Эта конструкция указывает на то, что компонент не имеет полярности, что означает, что он может быть подключен в любом направлении.Эти конденсаторы распространены в схемах переменного тока, фильтрации, связке сигналов и временных приложениях, поскольку они обрабатывают чередующиеся или неопределенные направления тока.Поляризованные конденсаторы отмечены по -разному.Одна линия остается прямой, а другая изогнута или короче, что указывает на отрицательный терминал.Иногда рядом с прямой линией добавляется знак плюс, чтобы подчеркнуть правильную ориентацию.Это часто встречается в цепях постоянного тока, где обращение с полярностью может повредить компоненту или цепи.

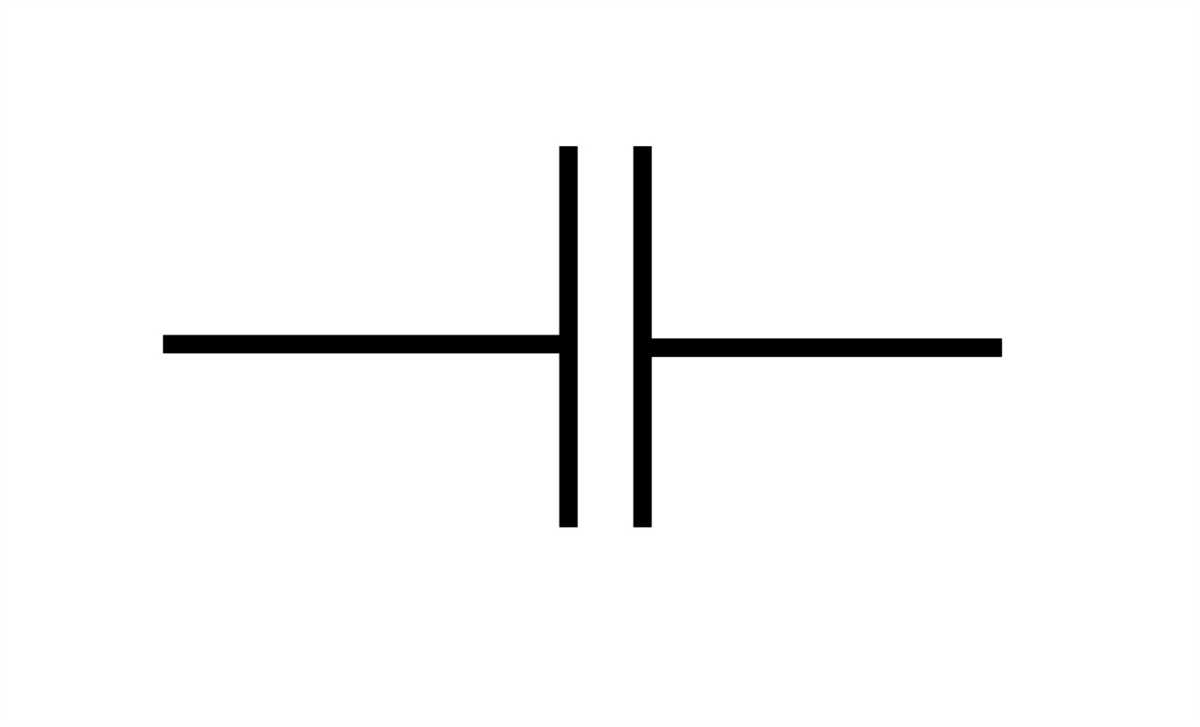

Рисунок 2. Фиксированный символ конденсатора

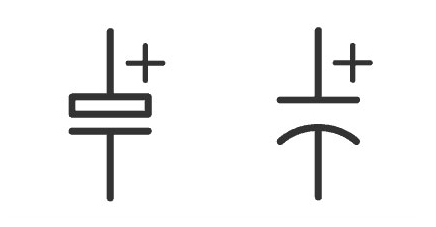

Поляризованные конденсаторы имеют специальный символ в схемах схемы, который показывает, как они должны быть подключены.Одна сторона символа обычно имеет прямую линию для положительной (+) стороны, а другая сторона может быть изогнута, короче или отсутствием, чтобы показать отрицательную ( -) сторону.Много раз, знак плюс (+) также добавляется рядом с положительным терминалом, чтобы прояснить его.Эти символы очень важны, потому что поляризованный конденсатор в неправильный способ может вызвать серьезные проблемы, подобные тому, как он может перестать работать, утечка или даже взорваться.Эти конденсаторы часто используются в схемах питания, где они помогают сгладить напряжение и сохранять все стабильно.
Одним из их основных преимуществ является то, что они могут хранить много энергии в небольшое пространство.Но они работают правильно, только если подключены правильно. Потому что они чувствительны к направлению, символ в цепи Диаграмма действует как предупреждающий знак.Это напоминает вам проверить, какая сторона положительный и что отрицательно, когда вы кладете конденсатор в схема или исправление.Это помогает предотвратить ошибки и сохранить цепь безопасно и хорошо работает.

Рисунок 3. Поляризованный символ конденсатора

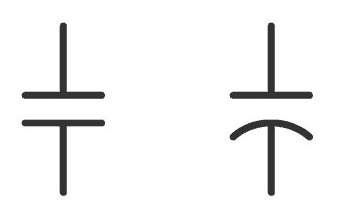

Неполяризованные конденсаторы показаны на схемах с простым символом, сделанным из двух равных прямых линий, расположенных рядом.Нет никаких знаков плюса или минус, потому что у этих конденсаторов нет положительной или отрицательной стороны.Они могут быть подключены в любом направлении и при этом работать одинаково, что облегчает их использование во многих видах цепей.Эта группа включает в себя несколько типов конденсаторов, таких как керамика, слюда, бумага и пленка.Несмотря на то, что они сделаны из разных материалов, все они используют один и тот же основной символ на диаграммах.
Это помогает сохранить диаграммы чистыми и простыми для чтения.Не поляризованные конденсаторы важны в цепях, где электрический ток течет в обоих направлениях, таких как в системах переменного тока (переменного тока).Они часто используются для сочетания (передача сигналов между частями схемы), развязки (удаление шума или устойчивое напряжение) и настройка (регулировка частот в таких вещах, как радио).Поскольку они не чувствительны к тому, каким образом они связаны, они идеально подходят для таких задач.

Рисунок 4. Не поляризованный символ конденсатора
Переменные конденсаторы очень похожи на обычные (фиксированные) конденсаторы в схемах.У них обоих есть две прямые линии, которые показывают металлические пластины внутри части.Но у переменных конденсаторов есть что -то дополнительное, диагональная стрелка, проходящая через одну из линий.Эта стрелка показывает, что конденсатор может быть изменен или отрегулирован.Эти детали используются в цепях, где важна настройка, как в радиоприемниках, звуковых фильтрах или устройствах, которые используют определенные частоты.
Причина, по которой они полезны, заключается в том, что вы можете повернуть ручку или переместить часть внутри них, чтобы изменить, сколько зарядки они могут держать.Это помогает схеме работать только в правильной настройке.Стрелка в символе также сообщает людям, строящим или исправляющим схему, что эта часть должна быть легко добраться.Это потому, что кто -то может понадобиться вручную позже.Например, на радио старого стиля поворот настройки может фактически изменить настройку на переменном конденсаторе внутри.

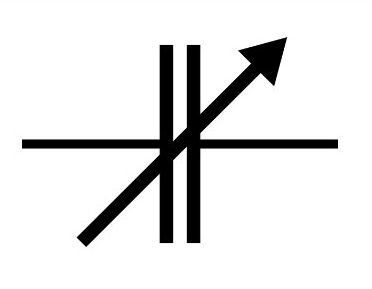

Рисунок 5. Переменный символ конденсатора
Биполярные конденсаторы используют тот же основной символ, что и неполяризованные конденсаторы: две параллельные линии равной длины с небольшим зазором между ними, и без признаков или маркировки, чтобы показать положительную или отрицательную сторону.Этот символ показывает, что эти конденсаторы не имеют необходимого направления для тека, они работают так же, независимо от того, в каком они подключены в цепи.Это делает биполярные конденсаторы идеальными для цепей, где направление напряжения продолжает меняться, например, в системах переменного тока (AC).
Общее использование включает в себя аудио оборудование, где сигналы возвращаются назад и вперед, и схемы управления двигателем, где напряжение часто переключает направление.Поскольку эти конденсаторы не заботятся о полярности, они могут безопасно и эффективно справляться с этими видами изменений.Простой символ полезен, потому что он уменьшает путаницу во время установки или ремонта.Это ясно говорит вам, что конденсатор может идти в любом случае, в отличие от поляризованных типов, которые должны быть правильно установлены для правильной и безопасной работы.

Рисунок 6. Символ биполярного конденсатора
Полимерные конденсаторы используют тот же символ в схемах, что и другие поляризованные электролитические конденсаторы.Этот символ имеет прямую линию для положительной стороны и либо изогнутой линии, либо нет линии для отрицательной стороны.Чтобы еще более яснее, знак «+» часто добавляется рядом с положительным терминалом.Несмотря на то, что символ выглядит одинаково как для полимерных, так и для обычных электролитических конденсаторов, на фактических деталях обычно есть метки, чтобы показать, какой они тип.Полимерные конденсаторы являются особенными, потому что они имеют более низкое сопротивление внутри (называемое ОПР), что помогает им реагировать быстрее и работать более эффективно.
Они также длится дольше и обрабатывают тепло лучше, чем обычные электролитические конденсаторы.Из -за этих функций полимерные конденсаторы часто используются в быстрых цифровых системах, таких как компьютерные процессоры и расходные материалы, где важны устойчивое напряжение и быстрой производительности.Но так как они поляризованы, важно подключить их правильно.Если положительные и отрицательные стороны будут обращены вспять, конденсатор может работать должным образом или даже может быть поврежден.

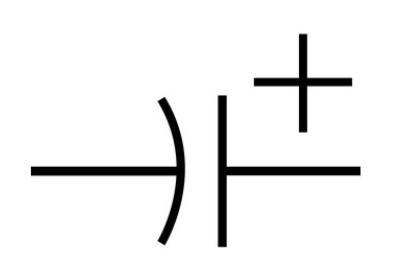

Рисунок 7. Символ полимерного конденсатора

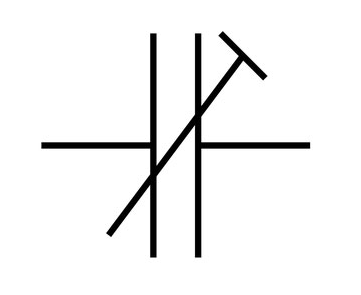

Триммерные конденсаторы очень похожи на переменные конденсаторы на схемах схемы, но они имеют небольшую разницу в символе.Есть короткая, резкая линия или стрелка, которая пересекает обычный символ конденсатора.Это показывает, что часть может быть скорректирована, но ее не предназначено часто менять.Триммерные конденсаторы - это крошечные детали, которые идут прямо на плату.Они регулируются с использованием небольшого инструмента, как отвертка.Многие не поворачивают их все время, только один раз во время здания или ремонта.После установки они обычно остаются такими.
Триммерные конденсаторы используются в цепях, где точность имеет многое похоже на осцилляторы, радиочастотные (РЧ) схемы и системы связи.В этих типах схем даже небольшие изменения в емкости могут повлиять на производительность, поэтому тщательная калибровка во время установки очень важна.Уникальный символ для конденсаторов триммера помогает распознать, что этот компонент представляет собой часть «Set-and-Leave-It», а не то, что нужно регулярно регулировать.Это помогает избежать ошибок и гарантирует, что схема продолжает работать плавно со временем.

Рисунок 8. Символ Триммер

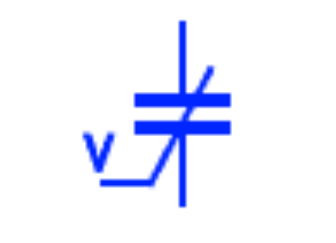

Зависимые от напряжения конденсаторы, также называемые вариантами или диодами варикации, являются специальными типами конденсаторов, чьи емкости изменяются в зависимости от напряжения, применяемого к ним.На схемах диаграммы они отображаются с использованием обычного символа конденсатора, но с диагональной стрелкой, указывающей на одну из линий.Эта стрелка говорит нам, что значение конденсатора не установлено, она регулирует при изменении напряжения.Персонажи очень полезны в цепях, которые необходимо изменять частоту, такие как генераторы, контролируемые напряжением, или настройки схем в радиоприемниках, телевизорах и других системах связи.Когда напряжение изменяется, емкость сдвигается, что приводит к тому, что частота цепи перемещается вверх или вниз.Эта способность изменять емкость с напряжением делает вакторы важными для таких задач, как частотная модуляция и настройка сигналов.Несмотря на то, что они выглядят как обычные конденсаторы в некоторых отношениях, варианты ведут себя по -разному.

Рисунок 9. Символ конденсатора, зависящий от напряжения

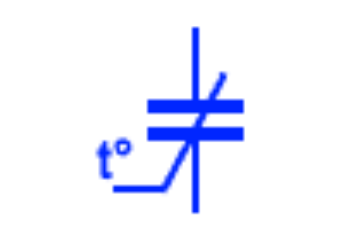

В зависимости от температуры конденсаторы используют стандартный символ конденсатора, который состоит из двух параллельных линий, но с дополнительной маркировкой, чтобы показать, что их поведение изменяется с температурой.Эта дополнительная маркировка часто является греческой буквой, такой как α (альфа), или иногда стрелка или метка, которая включает в себя информацию, связанную с температурой.Эти символы позволяют нам знать, что емкость компонента не фиксирована, а вместо этого меняется, когда температура повышается или падает.Эти конденсаторы специально создаются, чтобы уменьшить или повысить свою емкость в ответ на изменения температуры, что может помочь сбалансировать температурные эффекты в чувствительных цепях.
Они обычно используются в схемах ГРМ, генераторах и системах управления частотой, где важна стабильная производительность, даже когда среда становится горячей или холодной.Если бы емкость была слишком сильно дрейфовать с температурой, время или частота схемы могли бы стать неточными.Используя температурные конденсаторы, вы можете сохранить цепь более стабильной.Это облегчает выбор правильного конденсатора, когда необходима компенсация температуры для точной и надежной работы.

Рисунок 10. Символ температуры, зависимый от температуры
Знание символов конденсатора помогает вам лучше понимать цепи и избегать ошибок при соединении деталей.Это руководство показало, как каждый символ соответствует типу конденсатора и то, что он делает в цепи.Будь то хранение энергии, фильтрация сигналов или настройка частоты, каждый символ дает вам подсказки о том, как работает часть.Изучая эти символы, вы можете работать с электроникой более безопасно и правильно.
Пожалуйста, отправьте запрос, мы ответим немедленно.
Символы на конденсаторе указывают на его значение емкость (например, 10 мкф или 100NF), рейтинг напряжения (например, 25 В), полярность (с полосой или «+» знаком для положительного или отрицательного), толерантность (например, j для ± 5%, k для ± 10%), коды температурной стабильности (такие как x7R или y5v), а иногда и все эти кодексы, такие как все эти кодексы, и иногда и все эти кодексы, а иногда и все эти кодексы, и иногда и все эти кодексы, а иногда и все эти кодексы, и иногда, а иногда и все эти кодексы, а иногда и все эти кодексы, а иногда и все эти кодексы, а иногда и все эти кодексы, а иногда и все эти кодексы, а иногда и кодекса.использоваться в цепи.
Для поляризованных конденсаторов, таких как электролитические или типы тантала, положительная нога обычно длиннее и может быть отмечена «+» на теле, в то время как отрицательная сторона часто имеет полосу или минус знак;Не поляризованные конденсаторы, такие как керамика или типы пленок, не имеют полярности и могут быть связаны в любом случае.
Символ «U» на конденсаторе является заменой греческой буквы «µ» (Micro) и используется для обозначения микрофарад (µF), так что, например, «4U7» означает 4,7 микрофарад, используемые при печати символ µ не практично.
Буквы «k» и «j» на конденсаторе относятся к значениям толерантности, где «k» означает ± 10%, а «J» означает ± 5%, что указывает на то, насколько фактическая емкость может варьироваться от его указанного значения.
Маркировки конденсаторов читаются путем интерпретации кодов, таких как прямые значения (например, 10 мкф 25В), трехзначные коды (например, 104 = 100NF), буквенные коды для толерантности (например, J = ± 5%) и индикаторы полярности, такие как полоса или «+» для негативного или положительного свинца, помогают определить ее электрические характеристики для правильного использования.
