Полное руководство по резистору 0402: спецификации, приложения и методы пайки

Это руководство объясняет все, что вам нужно знать о резисторе 0402, очень крошечной части, используемой во многих небольших электронных устройствах.Несмотря на то, что он составляет всего 1,0 мм на 0,5 мм, он помогает контролировать электричество внутри гаджетов, таких как смартфоны, умные часы и медицинские инструменты.В этой статье вы узнаете, что такое резистор 0402, как он работает, что делает его особенным, где он используется, и как справиться и припаять правильно.

Каталог

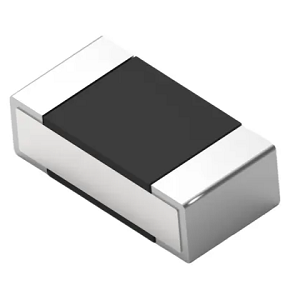

Понимание резистора 0402

А 0402 Резистор-это сверхлегкий резистор для поверхностного монтажа (SMD), обычно используемый в компактных электронных конструкциях.Он измеряет всего 1,0 мм на 0,5 мм (0,04 "× 0,02"), что делает его одним из самых маленьких стандартных размеров резисторов.Этот крошечный след позволяет поместить больше компонентов на печатную плату (PCB), для таких устройств, как смартфоны, интеллектуальные часы и портативные медицинские устройства.Эти резисторы изготавливаются с использованием тонкопленочных или толстых методов производства и монтируются непосредственно на поверхность печатной платы.В отличие от более старых компонентов сквозного отверстия, резисторы 0402 оптимизируют макеты плат высокой плотности и идеально подходят для автоматизированных сборочных линий, где имеют значение скорости и точности.

Даже с их небольшим размером резисторы 0402 выполняют ключевую роль в управлении электрическим поведением.Они часто используются для разделения напряжения, ограниченного тока и стабилизации сигналов.Их конструкция поддерживает такие функции, как подтягивание или раскрытие цифровых цепей, помогая поддерживать ясность сигнала по всей системе.Благодаря стандартизированному размеру и электрическим значениям эти резисторы совместимы с машинами для выбора и места и другими автоматизированными инструментами.Эта совместимость помогает производителям эффективно производить большие объемы электроники, а также сохраняет постоянное качество между единицами.

Характеристики резистора 0402

Рейтинг мощности и чувствительность температуры

Резистор оценен по 0,063 Вт (1/16 Вт), что соответствует приложениям с низкой мощью.Тем не менее, мощность уменьшается по мере повышения температуры.Как только окружающая среда превышает 70 ° C, резистор начинает решать, а на 130 ° C его обработка мощности значительно падает.

Диапазон сопротивления и точность

Эти резисторы доступны в значениях в диапазоне от 10 ом до 100 килом, что предлагает гибкость по аналоговому и цифровому дизайну.Уровни толерантности могут быть на уровне ± 0,1%, причем общие варианты, включая ± 0,5%и ± 1%, соответствовать общим или точным требованиям.

Температурный коэффициент сопротивления (TCR)

TCR указывает, сколько сопротивления меняется с температурой.Типичные значения составляют ± 25 ч/млн/° C, ± 50 ч/млн/° C и ± 100 ч/млн/° C.Более низкий TCR означает лучшую производительность при колеблющихся температурах, что является важным фактором в приложениях с переменными условиями окружающей среды.

Напряжение и тепловые характеристики

Резистор 0402 обрабатывает максимальное рабочее напряжение 25 В и может переносить до 50 В в условиях перегрузки.Он выполняется надежно в средах между -55 ° C и +155 ° C и испытывается на тепловой удар, устойчивость к влажности и высокотемпературную выносливость для обеспечения долговечности.

Физические измерения 0402 резистора

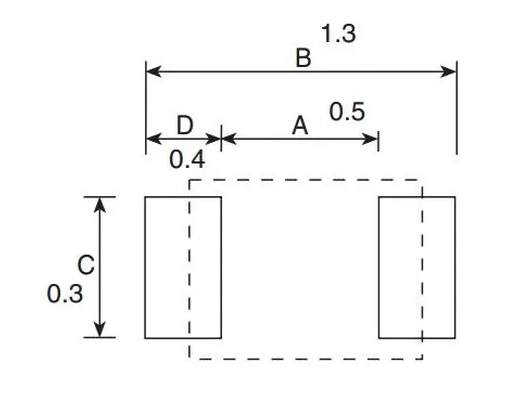

Рисунок 2. Физические размеры резистора 0402

На приведенном выше рисунке представлены стандартизированные спецификации картины земли, рекомендованные для поверхностного резистора 0402.Он выделяет параметры макета, необходимые для оптимальной конструкции и сборки печатной платы.В частности, длина прокладки (обозначенная как а) измеряет 0,5 мм, в то время как общее расстояние от одной площадки до противоположной площадки (B) составляет 1,3 мм.Ширина каждой площадки (C) составляет 0,3 мм, а зазор от края прокладки до соседних признаков (D) составляет 0,4 мм.Эти точные измерения важны для обеспечения точного позиционирования резистора на печатной плате (PCB), а также для достижения надежных припоев.Учитывая, что резистор, особенно компактный след, длиной 1,0 мм, на 0,5 мм в ширине, приверженность этим размерам картины земли играет роль в поддержании надежности производства и электрических характеристик во время процесса сборки поверхности.

Сравнение с другими размерами резисторов SMD

Параметр	0402 Резистор	0603 Резистор	0201 Резистор
Длина (дюймы)	0,04	0,06	0,02
Ширина (дюймы)	0,02	0,03	0,01
Длина (мм)	1.0	1.6	0,5
Ширина (мм)	0,5	0,8	0,25
Типичный размер прокладки PCB (мм)	0,6 х 0,6	1,0 х 0,9	0,3 х 0,4

Преимущества и недостатки использования 0402 резистора

Аспект	Преимущества	Недостатки
Размер и пространство	Очень компактные размеры позволяют плотно размещать Компоненты на печатных платах, что делает их идеальными для компактной электроники.	Крошечный форм -фактор делает ручную сборку сложной и Часто требует специализированных инструментов и методов.
Расходы	Обычно экономично благодаря массовому производству и эффективное использование материала.	Необходимость в специализированном оборудовании для сборки может поднять Общая стоимость проекта.
Электрические характеристики	Подходит для задач с низким энергопотреблением, хорошо выполняя контроль и схемы обработки сигналов.	Ограничен в обработке высокой мощности;Небольшой размер делает их подвержен повреждению от избыточного тепла или тока.
Производство	Хорошо подходит для быстрых, автоматизированных сборочных линий.	Необходима точность, компоненты могут быть неуместны во время Пик и место, если не обработано точно.
Плотность компонентов	Включает в себя очень компактные конструкции схемы, помогая уменьшить общий след устройства.	Проверка и контроль качества более сложны, Требование расширенных методов для проверки точности.
Эффективность материала	Небольшой размер приводит к минимальному использованию материала, поддержке усилия по сохранению.	Труднее обнаружить и заменить стандартными инструментами, которые может продлить диагностику и ремонт.

Приложения 0402 резистора

Медицинские устройства

Небольшие медицинские устройства, такие как слуховые аппараты или портативные машины, которые проверяют ваше здоровье, должны быть очень точными, а также очень маленькими.Это жесткий баланс для достижения.Резистор 0402 часто используется в этих типах устройств, потому что он и крошечный, и надежный.Это помогает четко обрабатывать сигналы, что очень важно в медицинских инструментах, которые должны измерить такие вещи, как звук, частота сердечных сокращений или температура тела.Эти резисторы позволяют создавать медицинские устройства, которые достаточно маленькие, чтобы носить или носить, при этом выполняя свою работу очень хорошо.

IoT (Интернет вещей) устройства

Устройства Internet of Things (IoT) - это интеллектуальные гаджеты, которые могут подключаться к Интернету, такие как Smart Home Sensors, дверные звонки с камерами или даже интеллектуальные холодильники.Эти устройства должны быть небольшими, недорогими и при этом работать хорошо.Вот почему резистор 0402 много используется в продуктах IoT.Он занимает очень мало места и помогает сохранить устройство надежным.Будь то в умной лампочке или датчике движения, эта крошечная часть помогает убедиться, что все работает гладко.Поскольку это так доступно и крошечно, это помогает сохранить размер и стоимость этих умных устройств низким.

Автомобильная электроника

Современные автомобили используют много электроники для управления такими вещами, как двигатель, подушки безопасности и даже звуковую систему.Все это управляется небольшими компьютерами, называемыми ECU (электронные управления).Поскольку внутри этих подразделений не так много места, каждая маленькая часть должна быть максимально маленькой.Резистор 0402 отлично подходит, потому что он экономит пространство, в то же время хорошо выполняет свою работу.Это помогает контролировать поток электричества в этих системах, что важно как для безопасности, так и для производительности.С этими крошечными резисторами вы можете иметь больше функций, не делая электронику слишком большой или тяжелой.

Смартфоны и мобильные устройства

Сегодняшние смартфоны и мобильные гаджеты становятся меньше и мощнее.Чтобы это произошло, вам нужно поместить много сложных электронных деталей в очень крошечные пространства.Одной из самых полезных частей для этой работы является резистор 0402.Он чрезвычайно маленький, что делает его идеальным для тесных пространств, таких как материнская плата (основная часть устройства) и другие меньшие доски внутри.Этот крошечный резистор помогает контролировать поток электричества и сохраняет чистые сигналы, что важно для правильной работы устройства.Благодаря своему небольшому размеру он может сделать тонкие высокотехнологичные телефоны и таблетки без необходимости сделать их больше или тяжелее.

Носимые технологии

Носимые технологии, такие как умные часы и фитнес -ленты, должны быть маленькими, легкими и удобными.Но хотя они маленькие, им все равно нужно многое сделать.Вот где входит резистор 0402. Поскольку он такой крошечный, он идеально вписывается в тонкие и стильные дизайны этих устройств.Это помогает сэкономить пространство, не теряя производительности.В большинстве случаев эти резисторы используются в крошечных схемах, которые соединяются с датчиками, деталями, которые отслеживают такие вещи, как ваш сердечный ритм или шаги.Без этих небольших резисторов носимые устройства не были бы такими компактными или такими удобными в ношении.

Портативная электроника

Устройства, такие как MP3 -плееры, портативные игровые консоли и портативные динамики, становятся легкими и простыми в ношении.Чтобы сделать это возможным, многие используют небольшие детали, которые не занимают много места.Резистор 0402 отлично подходит для этого, потому что он помогает вписать больше функций в меньшую область.Эти резисторы делают схемы более компактными, используют меньше мощности и помогают батарее длиться дольше, все из которых действительно важны для портативных устройств.Благодаря этому вы можете наслаждаться гаджетами дольше, не заряжая их постоянно.

Обработка и паяль 0402 резисторов

0402 Резисторы очень малы, поэтому с ними нужно обращаться с осторожностью.Поскольку они хрупкие и крошечные, важно использовать правильные инструменты и методы, чтобы избежать их повреждения.Использование правильных методов помогает убедиться, что резисторы подключены правильно и будут работать хорошо.Также важно следовать стандартным шагам, используемым в электронике, чтобы получить наилучшие результаты при размещении этих резисторов на платы в кругах.

Чтобы работать с резисторами 0402, вам понадобятся специальные инструменты.Пинцетки с тонкой точкой полезны, потому что они позволяют вам забрать и перемещать мелкие части, не ломая их.Инструменты вакуума также могут помочь вам разместить резистор именно туда, куда он должен идти.Поскольку резисторы настолько малы, использование микроскопа или увеличительного стекла - хорошая идея.Эти инструменты помогают вам лучше увидеть, чтобы вы могли быть более точными.Кроме того, избегайте прикосновения к резисторам голыми руками.Масла и грязь от вашей кожи могут придерживаться компонентов и повлиять на то, как они работают.

Перед тем, как начать пайку, плата должна быть чистой.Убедитесь, что на металлических прокладках нет пыли, жира или другой грязи, куда пойдет резистор.Используйте трафарет, чтобы применить паяную пасту только там, где это необходимо.Это помогает убедиться, что вы используете правильную сумму в правильных местах.Если плата может поглотить влажность из воздуха, рекомендуется аккуратно нагреть ее (предварительно выпекать), чтобы высушить ее.Это предотвращает проблемы во время пайки, таких как трещины или слабые суставы.

При пайке 0402 резисторов, будьте мягкими и точными.Если вы работаете на заводе или с большим количеством досок, часто используется паялка для рефтова.Он нагревает все равномерно и дает постоянные результаты.Если вы пайете вручную, используйте паярь с тонким наконечником и регулируемой температурой.Начните с применения припоя на одну площадку.Затем осторожно поместите резистор и припаяйте вторую площадку.Это надежно удерживает резистор на месте.Надеть паяльную пасту - важный шаг.Использование трафаретного принтера помогает равномерно распределить пасту на все прокладки.Если вы просто работаете над несколькими досками или выполняете прототип, дозатор пасты может помочь вам применить небольшую контролируемую сумму.Важно не использовать слишком много или слишком мало пасты, потому что это может вызвать проблемы позже.

Работа с резисторами 0402 может быть сложной.Некоторые распространенные ошибки включают перегрев деталей, которые могут повредить им или доску.Кроме того, использование слишком большого давления при подъеме или размещении резисторов может вызвать трещины или сломать их.После пайки всегда проверяйте свою работу, используя увеличительное стекло или микроскоп.Это помогает вам увидеть, хорошо ли припоя суставы и правильно ли подключен резистор.

Заключение

Резистор 0402 может быть небольшим, но он делает важную работу по созданию сегодняшней электроники.Это помогает управлять сигналами и мощностью во всех видах крошечных устройств, от носимых гаджетов до интеллектуальных домов.Знание того, как работает этот резистор и как его безопасно использовать, может помочь вам создать лучшие и надежные электронные проекты.Независимо от того, начинаете ли вы или уже работаете с электроникой, это руководство дает вам четкое представление о том, почему резистор 0402 имеет значение.
