EP1C4F324C7N FPGA: таблица данных, функции, программирование и спецификации

Это руководство посвящено EP1C4F324C7N, типу чипа FPGA, изготовленного Intel.Это отлично подходит для проектов, которые нуждаются в сильной производительности, но также должны оставаться в рамках бюджета.В этой статье вы узнаете, что может сделать этот чип, как он работает, где он используется и как его запрограммировать.Независимо от того, работаете ли вы над электроникой для автомобилей, фабрик или даже домашних устройств, это руководство поможет вам понять, почему EP1C4F324C7N - умный и гибкий выбор.

Каталог

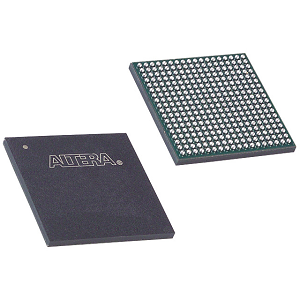

EP1C4F324C7N Обзор

А EP1C4F324C7N является частью серии Intel Cyclone® FPGA, специально разработанной для экономически эффективных приложений, требующих хорошего баланса производительности и низкой стоимости.Эта FPGA имеет 4000 логических элементов и 400 логических массивных блоков (LAB), обеспечивающие надежные возможности для умеренной конструкции сложности.Он включает в себя 76,5 килобитов общего объема оперативной памяти и поддерживает до 249 выводов ввода/вывода, что делает его очень универсальным для различных взаимодействий.Работая на частотах до 320 МГц и с диапазоном напряжений поставок от 1,425 В до 1,575 В, EP1C4F324C7N оснащен для обработки требовательных применений.Он поддерживает широкий спектр стандартов ввода/вывода, таких как LVTTL, LVCMOS, SSTL-2 и SSTL-3, и совместим с внешними типами памяти, таким как DDR SDRAM, повышая его полезность в цифровой обработке сигналов, встроенных вычислениях и системах автоматизации.

Если вы хотите, чтобы ваши операции работали гладко с надежными технологиями, разместить объемный заказ этой FPGA с нами может помочь вам получить доступность и согласованность, необходимые для ваших проектов.

EP1C4F324C7N Модели CAD

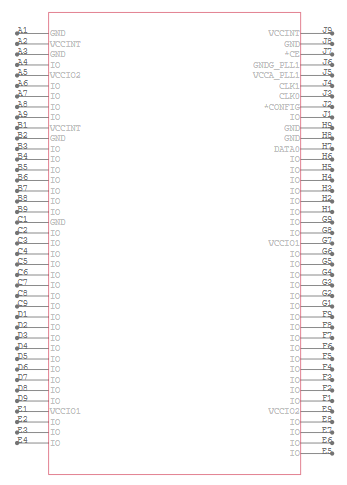

EP1C4F324C7N Символ

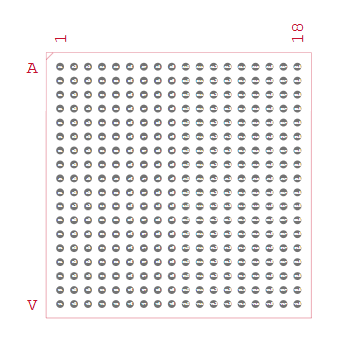

EP1C4F324C7N FootPrint

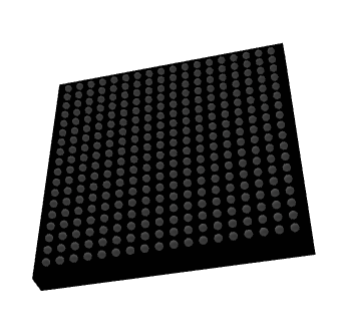

EP1C4F324C7N 3D модель

EP1C4F324C7N Особенности

• Логические элементы: FPGA содержит 4000 логических элементов, которые позволяют эффективно реализовать сложные логические цепи и цифровые функции.

• Логические массивы блоки (лаборатории): Он включает в себя 400 лабораторий, которые являются фундаментальными строительными блоками для архитектуры FPGA, способствуя дизайну универсальных конфигураций цифровой логики.

• Всего битов RAM: FPGA оснащена 76,5 килобитами встроенной оперативной памяти, обеспечивая ресурсы памяти в четке для высокоскоростной обработки и хранения данных.

• Количество булавок ввода/вывода: С 249 пользовательскими контактами ввода-вывода EP1C4F324C7N поддерживает широкий спектр вариантов взаимодействия, адаптируемых к различным стандартам сигнала и электронным компонентам.

• Рабочая частота: Он может работать на частотах до 320 МГц, что позволяет эффективно выполнять высокоскоростные вычислительные задачи и процессы.

• Напряжение снабжения: Устройство работает в диапазоне напряжений питания от 1,425 В до 1,575 В, обеспечивая гибкое и надежное управление питанием в разных приложениях.

• Фазовые петли (PLLS): Он имеет фазовые петли для точного управления часами для чувствительных к времени приложений.

• Поддержка нескольких стандартов ввода/вывода: FPGA поддерживает различные стандарты ввода/вывода, такие как LVTTL, LVCMOS, SSTL-2 и SSTL-3, которые повышают его совместимость с широким диапазоном электронных компонентов и систем.

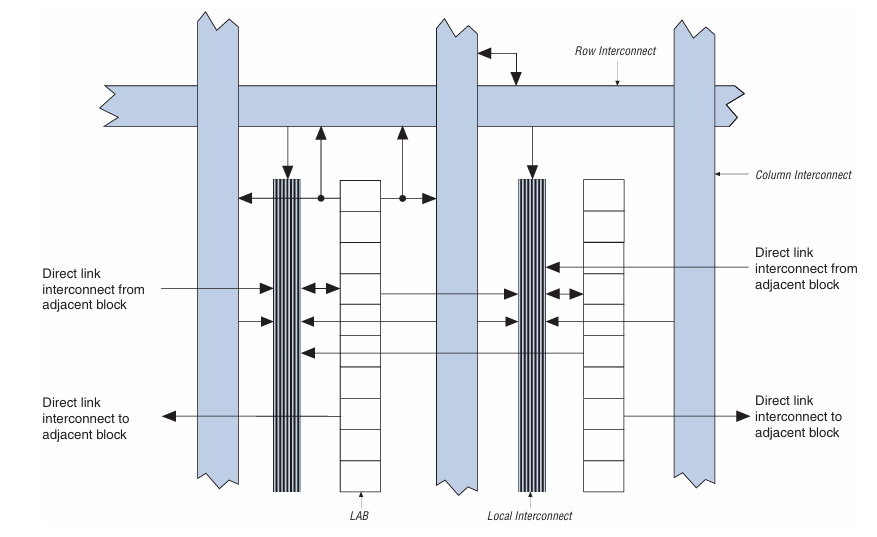

EP1C4F324C7N Блок -схема

Диаграмма иллюстрирует структуру соединения в FPGA, в частности, ссылается на EP1C4F324C7N Устройство из серии Altera Cyclone.В основе этого макета лежат Логические массивы блоки (Лаборатории), которые являются вертикально выровненными модулями, которые содержат кластеры логических элементов, ответственных за реализацию функций пользовательских логических.Каждая лаборатория подключена к соседним лабораториям посредством соединений прямых связей, что позволяет обеспечить высокоскоростную связь и минимизировать задержки распространения сигналов.Эти прямые ссылки обеспечивают эффективную локализованную передачу данных между смежными логическими блоками без потребления более широких ресурсов маршрутизации.

Окружающие лаборатории являются двумя основными типами глобальных соединений: строки взаимодействия и Столбец взаимодействияПолемЭти широкие синие линии служат маршрутизационными автомагистралями, что позволяет сигналам проходить через более крупные участки ткани FPGA.Взаимосвязь строк работает по горизонтали, в то время как столбцы взаимодействуют вертикально.Они облегчают соединение между отдаленными логическими блоками и интерфейсом с входными/выходными элементами или другими функциональными единицами, размещенными через чип.

Локальный взаимосвязь находится между лабораториями и служит переключающей тканью, которая соединяет глобальные соединения с лабораториями.Это позволяет логическим блокам получать доступ к сигналам как из прямых, так и от глобальных соединений.Эта иерархия маршрутизации, объединяющая прямые, локальные пути, строки и столбцы, обеспечивает гибкий и масштабируемый подход к распределению сигналов, оптимизации производительности и использовании логики в рамках EP1C4F324C7N FPGA.

EP1C4F324C7N Спецификации

Тип	Параметр
Производитель	Altera/Intel
Ряд	Cyclone®
Упаковка	Поднос
Статус частично	Устаревший
Количество лабораторий/CLBS	400
Количество логических элементов/ячеек	4000
Всего битов RAM	78 336
Номер в/вывода	249
Напряжение - поставка	1,425 В ~ 1,575 В.
Монтажный тип	Поверхностное крепление
Рабочая температура	0 ° C ~ 85 ° C (TJ)
Пакет / корпус	324-BGA
Пакет устройства поставщика	324-FBGA (19x19)
Базовый номер продукта	EP1C4

EP1C4F324C7N Приложения

Сетевое оборудование

EP1C4F324C7N очень подходит для использования в сетевых устройствах, таких как коммутаторы, маршрутизаторы и модемы.Это помогает эффективно управлять трафиком данных, улучшая пропускную способность и снижение задержки для поддержания высокопроизводительных сетевых операций.

Промышленная автоматизация

В области промышленной автоматизации эта FPGA может использоваться для управления механизмом и роботизированными системами.Его способность обрабатывать сложные алгоритмы быстро допускает контроль и мониторинг, повышая производительность и безопасность в условиях производства.

Потребительская электроника

EP1C4F324C7N находит приложения в потребительской электронике, особенно при управлении дисплеями с высоким разрешением и управлению интерактивными интерфейсами в таких устройствах, как интеллектуальные телевизоры и расширенные системы домашней автоматизации.Его надежные возможности обработки обеспечивают плавный и отзывчивый опыт.

Автомобильные системы

В автомобильных приложениях эта FPGA вносит свой вклад в функциональность современных систем с помощью водителя (ADA) и информационно-развлекательных систем в транспортных средствах.Он поддерживает обработку и принятие решений для безопасности и развлечений в современных транспортных средствах.

Аэрокосмическая и защита

FPGA также применим в аэрокосмической и защитной секторах, где он обрабатывает задачи обработки сигналов и обработки изображений для радиолокационных и коммуникационных систем.Его высокая надежность и способность работать в экстремальных условиях делают его идеальным для военных и аэрокосмических применений.

EP1C4F324C7N Аналогичные части

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

EP1C4F324C7N Шаги программирования

1. Создание дизайна: Начните с написания вашего дизайна, используя язык оборудования описания, например, VHDL или Verilog.Этот код определяет логическую структуру и функцию вашей аппаратной реализации.Важно точно перевести свою аппаратную идею в HDL, чтобы FPGA ведет себя как ожидалось.Прежде чем перейти к аппаратной реализации, моделируйте свой код HDL с помощью программного обеспечения для моделирования.Этот шаг проверяет логику и функциональность вашего дизайна в виртуальной среде, позволяя вам идентифицировать и исправлять ошибки в начале процесса разработки.

2. Компиляция и синтез : Используйте программное обеспечение Altera Quartus II, чтобы скомпилировать и синтезировать код HDL.Компиляция переводит ваш HDL в список сети, общее описание оборудования FPGA, которое отображает ваш дизайн с логическими элементами и ресурсами маршрутизации.Процесс подгонки, часть рабочего процесса Quartus II, включает в себя размещение и маршрутизацию вашего дизайна в FPGA.Он оптимизирует размещение логических элементов и маршрутизацию соединений для удовлетворения требований к производительности и минимизации использования ресурсов.

3. Присвоение: Планировщик PIN -кода в Quartus II позволяет назначать конкретные контакты на FPGA на входы и выходы, определенные в вашем коде HDL.Правильное назначение выводов полезно для физического соединения и взаимодействия FPGA с другими аппаратными компонентами в вашей системе.

4. Анализ времени: Используйте анализатор времени TimeQuest, чтобы убедиться, что ваш дизайн соответствует требованиям времени.Этот инструмент проверяет время настройки и удержания, а также общую производительность времени, помогая предотвратить такие проблемы, как коррупция данных и нестабильность системы.

5. Генерация файлов программирования: После того, как дизайн будет скомпилирован, синтезирован и проверен для времени, используйте инструмент ассемблера в Quartus II для создания файла программирования.Этот файл, как правило, с расширением .sof (объектный файл SRAM) или .pof (программируемый файл объекта), содержит данные конфигурации для FPGA.

6. Программирование устройства: Подключите плату FPGA к вашему компьютеру, используя интерфейс JTAG, такой как USB-Blaster.Этот интерфейс используется для передачи файла программирования с ПК на FPGA.Откройте инструмент программиста Quartus II для загрузки и передачи файла программирования в FPGA.Этот шаг настраивает FPGA с вашим дизайном, по сути, «программирование» устройства для выполнения желаемых функций.

7. Проверка: Как только FPGA запрограммирована, выполните функциональное тестирование, чтобы убедиться, что FPGA работает правильно в соответствии со спецификациями проектирования.Это тестирование может включать в себя выполнение тестовых случаев в лабораторной среде, проверку операций интерфейса и обеспечение правильного взаимодействия FPGA с другими аппаратными компонентами.

EP1C4F324C7N Преимущества

Гибкость и реконфигурируемость

EP1C4F324C7N предлагает непревзойденную гибкость по сравнению с микроконтроллерами и ASIC, которые фиксируются в их функции после изготовления.Эта FPGA может быть перепрограммирована для адаптации к новым требованиям или изменениям в проектировании системы для приложений, которые развиваются с течением времени.Эта реконфигурируемость позволяет обновлять свои системы без замены оборудования, сокращая как стоимость, так и время разработки.

Параллельные возможности обработки

Благодаря своей способности выполнять несколько операций одновременно, EP1C4F324C7N превосходит в средах, которые требуют высокопроизводительных вычислений.Эта параллельная возможность обработки является преимуществом по сравнению с традиционными микроконтроллерами, которые работают последовательно, что делает FPGA более подходящей для интенсивных приложений, таких как цифровые сигналы, обработка видео и сложные системы управления.

Пользовательская аппаратная реализация

FPGA позволяет разработать пользовательскую аппаратную логику, адаптированную специально для рабочих потребностей пользователя.Это означает, что EP1C4F324C7N может быть оптимизирован для выполнения конкретных задач более эффективно, чем стандартные процессоры или ASIC, обеспечивая превосходную производительность и эффективность мощности для специализированных приложений.

Экономическая эффективность для производства с низким до средним объемом

Для проектов, где объемы производства не оправдывают высокую стоимость разработки ASIC, EP1C4F324C7N представляет экономически эффективную альтернативу.Он предоставляет преимущества индивидуального оборудования без существенных авансовых инвестиций, необходимых для проектирования и производства ASIC, что делает его идеальным для прототипов, малых и средних проектов или специализированных промышленных применений.

Интеграция и эффективность пространства

Возможность интеграции нескольких функций и компонентов в один чип FPGA делает EP1C4F324C7N очень ценной в приложениях с ограниченными пространством.Эта интеграция приводит к более мелким, более компактным конструкциям устройств, отличным в портативной электронике, автомобильных приложениях и других сценариях, где необходима эффективность пространства.

EP1C4F324C7N Размеры упаковки

• Тип пакета: 324-контактный массив шаровой сетки (FBGA)

• Размер упаковки (Длина x ширина): 19 мм х 19 мм

• Максимальная высота сидения: 3,5 мм

• Терминал: 1 мм

EP1C4F324C7N Производитель

EP1C4F324C7N - это полевой программируемый массив ворот (FPGA), изготовленный Intel, после их приобретения Altera.В рамках серии Intel Cyclone® этот FPGA представляет собой сегмент широкого портфеля интегрированных технологических решений Intel.Intel, лидер в полупроводниковой промышленности, интегрирует передовые технологии производства и обширную поддержку для обеспечения надежных решений FPGA, включая EP1C4F324C7N, который обладает сложными логическими возможностями в компактном форм -факторе.Эта FPGA подчеркивает приверженность Intel к предоставлению высокопроизводительных вычислительных компонентов, которые удовлетворяют различные технологические потребности.

Заключение

Независимо от того, разрабатываете ли вы пользовательскую логику управления, создаете высокоскоростные системы связи или специализированные цифровые функции прототипирования, FPGA EP1C4F324C7N обеспечивает оптимальный баланс производительности, гибкости и стоимости.Благодаря широкому совместимости ввода/вывода, интегрированной памяти и эффективной реконфигурируемости он поддерживает масштабируемые и космические конструкции в широком диапазоне современных приложений.Эта FPGA, поддерживаемая ведущей поддержкой Intel, остается надежным и адаптируемым решением для поиска надежной программируемой логики как в развертываниях с низким и средним объемом.
