Полное руководство по резистору 10K: цветовой код, приложения и схема использования

В этом руководстве рассказывается о резисторе 10K, который очень важен в электронных схемах.Мы объясним, что такое резистор 10K, как его отделить, используя цвета, и что он делает в различной электронике.Руководство охватывает различные типы цветовых кодировков, такие как 3-полосная, 4-полосная, 5-полосная и 6-половинка, что облегчает их идентифицировать и использовать их.В нем также рассматривается, как резисторы 10K помогают в устройствах, от управления электричеством в цепях до обеспечения того, чтобы такие устройства, как таймеры и датчики, работают правильно.

Каталог

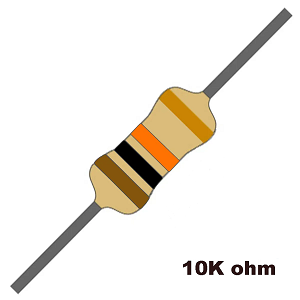

Что такое резистор 10K?

А Резистор 10 тысяч это небольшой, но важный электронный компонент с сопротивлением 10000 Ом (ω)ПолемЭто помогает контролировать поток электрического тока, разделяйте напряжения и защищает чувствительные элементы цепи.Подобные резисторы используются как в аналоговых, так и в цифровых цепях, обеспечивая стабильную работу и предотвращая нежелательное электрическое поведение.Этот резистор легко идентифицировать благодаря своим цветовым полосам, которые определяют его сопротивление без необходимости мультиметра или других инструментов тестирования.

В цифровой электронике резистор 10K часто используется в качестве подтягивающего или раскрывающегося резистора, помогая микроконтроллерам поддерживать стабильные логические состояния, предотвращая плавучие (неопределенные) сигналы.В аналоговых схемах он играет ключевую роль в смещении транзисторов, обеспечивая правильную работу усилителя.В сочетании с конденсаторами он образует RC сети, которые используются для создания временных задержек или сигналов фильтра для цепей осциллятора и обработки сигналов.Из -за своей универсальности резистор 10 кОм появляется в широком диапазоне приложений, от простых таймеров до сложных цифровых интерфейсов.

Цветовой код резистора 10K

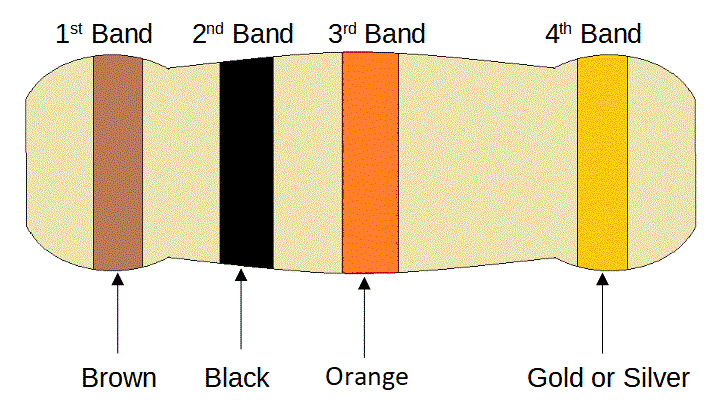

Рисунок 2. Цветовой код резистора 10K

Чтобы сделать идентификацию быстрой и точной, резисторы используют систему маркировки с цветовой кодировкой.Стандартный 4-полос 10 кОм (10 000-ом) резистор следует за определенным цветовым кодом, чтобы представить его значение.Первая цветная полоса коричневый, что соответствует первой цифре, 1ПолемВторая группа черный, представляющий вторую цифру, 0ПолемВместе они образуют число 10ПолемТретья группа апельсин, который служит множителем, то есть базовый номер (10) должен быть умножен на 1000, в результате чего полное сопротивление 10000 Ом (10 км)ПолемНаконец, четвертая группа, которая в этом случае золото, указывает толерантность резистора, указывая, насколько фактическое сопротивление может отличаться от номинального значения. Золото означает терпимость ± 5%, это означает настоящий сопротивление может варьироваться от 9500 Ом до 10 500 ОмПолемЭтот уровень толерантности гарантирует, что даже при незначительных изменениях во время производства резистор остается в приемлемых пределах для большинства электронных применений общего назначения.

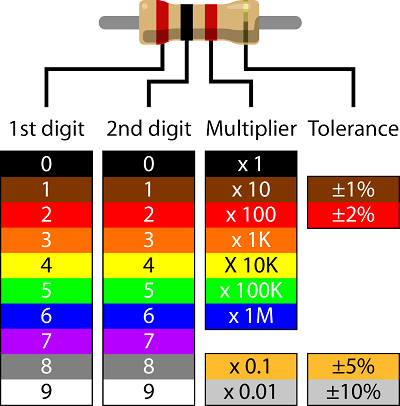

Рисунок 3. Цветовой код резистора 10 тысяч резисторов

Как прочитать цветовой код резистора?

Сначала система цветового кода резистора может показаться сложной, но, следуя систематическому подходу, вы можете научиться эффективно и точно декодировать значения.Чтобы правильно интерпретировать значение резистора, первым шагом является поиск отправной точки цветовых полос.Один конец резистора будет иметь первую цветовую полосу, расположенную ближе к краю, чем другие полосы, это конец, где вы начинаете читать.Последняя полоса, часто расположенная немного дальше друг от друга, представляет собой терпимость и обычно является золотым или серебром.Как только ориентация установлена, следующим шагом является выявление полос цифр, которые определяют значение сопротивления базового сопротивления.Это первые две или три полосы, в зависимости от того, имеет ли резистор четыре, пять или шесть полос в общей сложности.После определения базового значения следующая полоса служит множителем, масштабируя базовое значение в течение десяти, сотни, тысячи или более.Этот шаг важен, потому что простое неверное толкование множителя может привести к резко неверному значению сопротивления, влияя на производительность цепи.

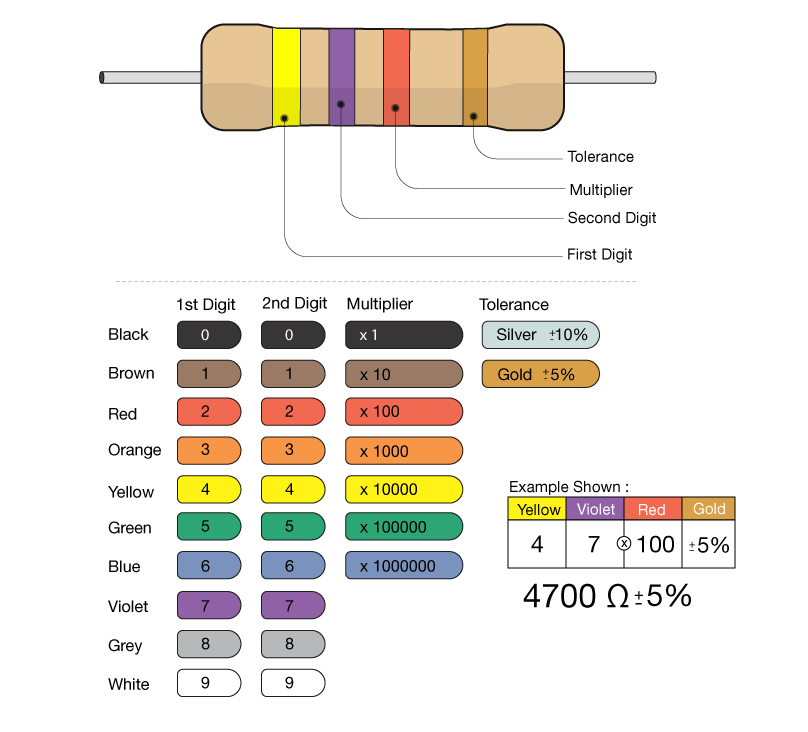

Рисунок 4. Интерпретация различного цветового кода резистора

Наконец, после расчета значения сопротивления из цветового кода, оно всегда хорошая практика, чтобы проверить это, особенно в чувствительные к точности приложения.Мультиметр можно использовать для измерения Фактическое сопротивление и подтверждает, что оно соответствует ожидаемому значению. Этот шаг полезен при работе с более старыми резисторами, которые могут иметь выцветшие цветные ленты, затрудняя их чтение.Для резисторов с шестью полосы, дополнительная полоса указывает на температурный коэффициент, который показывает, насколько изменяется сопротивление с изменением температуры.Этот характеристика хороша в цепях, которые требуют термической стабильности, такие как в качестве точных измерительных приборов и высокопроизводительных электронных система

3-диапазон 10K Color Colode Code

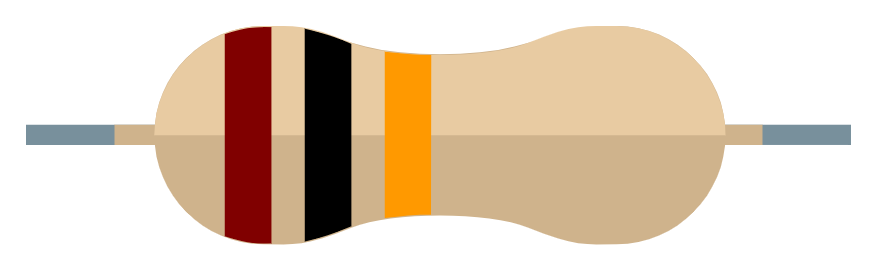

Рисунок 5. Цветовой код резистора с 3-й полостью.

А 3-полосная 10K резистор Упрощает процесс маркировки, используя только две цифры, за которыми следуют множитель, что делает его более простым по сравнению с его 4-полосной аналогом.В случае резистора 10 кОм (10000 Ом) цветные полосы коричневые, черные и оранжевые.Первая группа, коричневый, представляет цифру 1, в то время как вторая группа, черный, представляет цифру 0ПолемВместе эти две цифры образуют число 10ПолемТретья группа, которая действует как множитель, является апельсин, что означает коэффициент умножения 1000ПолемПри умножении 10 на 1000 значение сопротивления является 10 000 Ом, или 10 кОмПолемЭтот метод цветового кодирования позволяет быстро идентифицировать значения сопротивления.

В отличие от 4-полосных резисторов, которые включают отдельную полосу для обозначения толерантности, резисторы с тремя диапазонами не обеспечивают такого уровня детализации, что означает их терпимость является зафиксированный в ± 20% по умолчанию.Этот уровень допуска означает, что фактическое сопротивление резистора 10 кОм может варьироваться между 8 кОм до 12 кОм в зависимости от изменений в производстве.Отсутствие выделенной полосы толерантности упрощает зрительную компоновку резистора, но также ограничивает его пригодность для применений, требующих жесткой точности сопротивления.Стандартизированная нотация для этих резисторов следует формату 103M, где 103 представляет значение сопротивления (10 × 1000 = 10 000 Ом), а M обозначает допуск ± 20%.Хотя этот широкий диапазон допусков может показаться большим, он, как правило, приемлем для схем, которые не требуют точных значений сопротивления.Такие устройства, как базовые разделители напряжения, резисторы подтягивания и резисторы, ограничивающие ток в светодиодных цепях, часто используют 3-полосные резисторы, где небольшое отклонение от предполагаемого сопротивления не влияет на общую производительность цепи.

Поскольку резисторы с 3 бандами менее точны, они обнаруживаются в недорогих, общих приложениях, а не в точной электронике.Эти резисторы обычно встречаются в более старых электронных конструкциях, поскольку современные цепи часто предпочитают более точные 4-полосные или 5-полосные резисторы для лучшей надежности и точности.Тем не менее, 3-полосные резисторы остаются широко доступными и продолжают использоваться в различных приложениях, где стоимость и простота приоритеты в отношении точности.Их простая система цветового кода обеспечивает легкую идентификацию и быстрые ручные расчеты, снижая вероятность ошибок при сборке электронных схем.Независимо от того, используется ли при прототипировании, экспериментах или базовой конструкции схемы, 3-полосные резисторы остаются компонентом электроники.

Цветовой код резистора с 5 бандами 10 тыс.

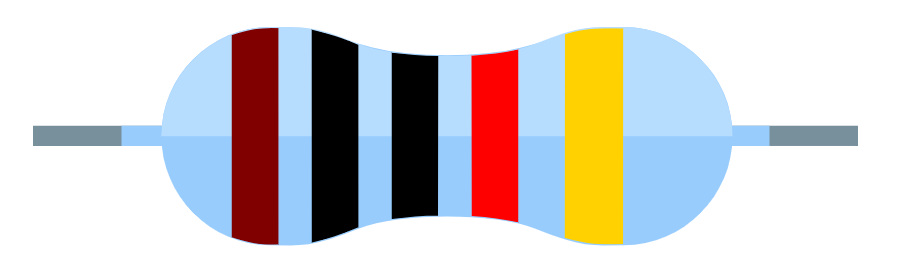

Рисунок 6. Код цветового кода резистора с резистором с 5 бандами

А 5-полосная 10K резистор Обеспечивает повышенную точность по сравнению с 4-полосным аналогом путем включения дополнительной цифры в последовательность цветового кода.Первая цветовая полоса, коричневый, представляет число 1, установить начальную цифру значения сопротивления.После этого черный Группа означает 0, которая является второй цифрой, а другая черный Группа следует, внося другой 0 как третья цифра.Эти три цифры вместе образуют число 100, который служит базовым значением перед какими -либо модификациями множителем.Четвертая группа в последовательности, которая красный, действует как множитель и имеет значение × 100эффективно смещение десятичной точки и приводит к общему сопротивлению 10 000 Ом.Последняя группа, золото, отвечает за определение уровня толерантности, что в этом случае ± 5%То есть фактическое сопротивление резистора может варьироваться до 5% в любом направлении от номинального значения.

Наличие пятой полосы на резисторе является важным фактором в обеспечении более точных значений сопротивления, поскольку вводит дополнительную цифру.В отличие от 4-полосных резисторов, которые используют только две цифры и множитель, третья цифра в 5-полосном резисторе уменьшает ошибки округления и повышает точность.Это выгодно для электронных цепей, которые требуют большей точности, например, в обработке сигналов, инструментах измерения и чувствительных датчиках.Рейтинг терпимости 5%, хотя и не самый точный доступный, по-прежнему обеспечивает разумный уровень точности для многих электронных проектов общего назначения.Обозначения для этого резистора, обычно написанного как 1002J, следует за стандартным кодированием резистора, где 1002 соответствует значению сопротивления (10 000 Ом), а буква J обозначает допуск 5%.

Этот уровень точности отличается применениями, где даже незначительные изменения в сопротивлении могут повлиять на функциональность схемы.Например, в разделителях напряжения, где значения сопротивления определяют выходное напряжение, более точный резистор помогает поддерживать ожидаемые уровни напряжения.Точно так же в усилителях, где допуски компонентов влияют на стабильность усиления, использование 5-полосного резистора обеспечивает более постоянную производительность.В то время как резисторы с более жесткими допусками, такими как ± 1% или ± 0,1%, доступны для высоких задач, 5-полосный резистор 10K с допуском ± 5% достигает баланса между экономической эффективностью и точностью, что делает его популярным выбором во многих электронных дизайнах.

6-полосная 10-километровый цветовой код резистора

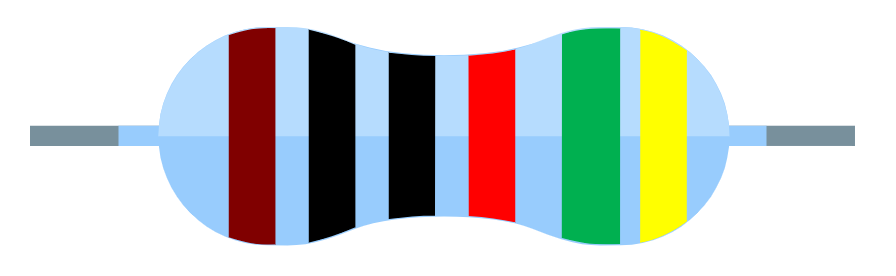

Рисунок 7. Цветовой код с резистором с резистором с 6 до 10 тыс.

А 6-полосной резистор 10 кОм Следует определенной схеме цветового кодирования, которая предоставляет подробную информацию о ее сопротивлении, толерантности и стабильности температуры.Первые три полосы представляют цифры значения сопротивления, в то время как четвертая полоса действует как множитель, чтобы определить общее сопротивление.Пятая полоса указывает на толерантность, что означает, насколько фактическое сопротивление может варьироваться от указанного значения.Наконец, шестая полоса представляет собой температурный коэффициент, что является отличным фактором в средах с колеблющимися температурами.Температурный коэффициент рассказывает нам, насколько значение сопротивления будет изменяться на градус Цельсия, гарантируя, что резистор сохраняет стабильность в условиях, где изменения тепла могут повлиять на электронные характеристики.Эта дополнительная полоса делает резистор с 6 балдами полезным в чувствительных цепях, таких как высококачественные измерительные приборы, медицинские устройства и аэрокосмические приложения.

Цветовые полосы на 6-полосном резисторе 10 кОм расположены следующим образом: коричневый, черный, черный, красный, зеленый и желтыйПолемПервая полоса (коричневый) соответствует первой цифре, которая составляет 1, а вторая полоса (Черный) представляет вторую цифру, которая равна 0. Третья полоса (черная) также означает 0, что означает, что цифры значения сопротивления составляют 100. Четвертая полоса (красный) служит множителем, что в данном случае составляет 100, что дает общее значение сопротивления 10 000 Ом или 10 кОм.Пятая полоса (зеленая) указывает на толерантность, которая составляет ± 5%, что означает, что фактическое сопротивление может варьироваться на 5% выше или ниже указанного значения.Наконец, шестая полоса (желтая) представляет собой температурный коэффициент, измеренный по частям на миллион на градус по Цельсию (ч/млн/° C), с желтым, соответствующим 25 ч/млн/° C.Это означает, что на каждом градусе по Цельсию изменения температуры сопротивление может варьироваться в зависимости от 25 частей на миллион, гарантируя, что компонент остается относительно стабильным даже в средах с колеблющимися температурами.

Важность 6-полосного резистора заключается в его повышенной точности и стабильности, подходящей для применений, где незначительные изменения сопротивления могут повлиять на производительность цепи.По сравнению с 4-полосными или 5-полосными резисторами, добавление полосы температурного коэффициента обеспечивает дополнительный уровень надежности, особенно в средах с различными тепловыми условиями.Допуск ± 5% гарантирует, что резистор сохраняет разумный уровень точности, предотвращая чрезмерные отклонения от предполагаемого значения сопротивления.Включая полосу температурного коэффициента, резисторы с 6 баллами помогают уменьшить воздействие тепловых колебаний, гарантируя, что электрические цепи оставались последовательными и надежными с течением времени.

Применение резистора 10K

Резистор 10K является широко используемым компонентом в электронике, выполняя множество важных ролей:

Обратная связь напряжения в усилителях

В оперативных усилителях (OP-AMPS) резистор 10K играет роль в установке усиления напряжения, предоставляя обратную связь от выхода к инвертирующему входу.Эта обратная связь помогает контролировать коэффициент усиления и обеспечивает стабильность в обработке сигналов.Тщательно выбирая значение резистора, вы можете точно настроить производительность усилителя, достигнув желаемого баланса между усилением и пропускной способностью.В точных приложениях, таких как амплификация звука и инструментация, этот резистор обеспечивает точное воспроизводство сигнала, минимизируя искажение и усиливая линейность.Он работает в сочетании с другими компонентами, такими как конденсаторы и дополнительные резисторы, для частоты отдачи и фильтрации нежелательного шума, еще больше улучшая общее качество сигнала.

Сроки

Резистор 10K часто используется в схемах синхронизации, где он сотрудничает с конденсаторами для определения временных задержек и периодов колебаний.В таких приложениях, как моностабильные мультивибраторы, импульсные генераторы и 555 схем таймера, резистор контролирует заряд и скорость разряда конденсатора, непосредственно влияя на характеристики времени.Это используется в приложениях, требующих точной генерации задержек, таких как импульсы тактовой частоты, частотная модуляция и схемы дебюра.Значение резистора определяет, насколько быстро конденсатор заряжается или разряжается в точной установке постоянных времени.Регулируя значение резистора, вы можете изменить поведение времени схемы, не требуя изменения других основных компонентов, предлагая гибкость и простоту модификации проектирования.

Регулирование напряжения

В схемах регулирования напряжения резистор 10K обычно используется, чтобы помочь поддерживать стабильное выходное напряжение в линейных регуляторах, обеспечивая постоянную доставку мощности для чувствительных электронных компонентов.Он часто появляется в циклах обратной связи, где он помогает устанавливать эталонные напряжения или регулировать выходные напряжения в ИКС регулятора напряжения, таких как LM317.Предоставляя контролируемый путь для потока тока, он помогает минимизировать колебания, которые в противном случае могли бы повлиять на производительность микроконтроллеров, датчиков или других точных компонентов.В некоторых проектах это также играет роль в балансировке нагрузки и снижении чрезмерного тока, повышая энергоэффективность.Присутствие резистора 10K в цепях регуляции напряжения способствует повышению надежности, снижению риска пиков или капель напряжения, которые могут привести к неисправности.

Ощущение тока

Резистор 10K часто используется в приложениях для определения тока, где он помогает преобразовать поток тока в измеримое падение напряжения.Это полезно в системах управления аккумулятором, цепей управления двигателем и приложений мониторинга питания, которые требуют точного измерения тока.Поместив резистор последовательно с нагрузкой, падение напряжения по нему может быть измерено и использовано для определения тока, протекающего через схему, следуя закону Ом (v = IR).Этот метод позволяет микроконтроллерам или другим системам мониторинга отслеживать энергопотребление, обнаруживать неисправности или реализацию защитных мер.Значение 10K выбирается на основе необходимой чувствительности и соображений рассеяния мощности, обеспечивая точность без влияния на производительность цепи.

Ощущение температуры

В применении температуры резистор 10K обычно используется в сочетании с термисторами, чтобы сформировать цепь разделителя напряжения, которая позволяет микроконтроллерам измерять изменения температуры.Термистор, чье сопротивление изменяется с температурой, работает с резистором с фиксированной стоимостью, чтобы создать выходной выход переменного напряжения, который соответствует изменениям температуры.Этот метод широко используется в цифровых термометрах, системах HVAC и мониторинге температуры промышленности.Резистор 10K гарантирует, что изменения напряжения остаются в пределах измеримого диапазона для аналого-цифровых преобразователей (ADC), повышая точность показаний температуры.Выбирая соответствующее значение резистора, вы можете оптимизировать чувствительность и точность системы измерения.

Сигнальная фильтрация

Резистор 10K часто интегрируется в схемы фильтрации сигналов для удаления нежелательного шума и улучшения ясности сигналов в приложениях аудио, передачи данных и датчиков.Он обычно появляется в фильтрах с низким уровнем проходов, высокой частотой и полосы, работая вместе с конденсаторами, чтобы определить частоту отсечения фильтра.Например, в аудиозаписи это помогает устранить высокочастотный шум, который может ухудшить качество звука.В системах передачи данных он помогает предотвратить искажение сигнала и повысить надежность передачи.Тщательно выбирая значения резистора и конденсаторов, вы можете адаптировать ответ фильтра, чтобы соответствовать конкретным требованиям применения, обеспечивая оптимальную целостность сигнала.

Разделители напряжения

Одним из наиболее применения резистора 10 тыс. Резисторов находится в схемах разделителей напряжения, где он помогает ускорить напряжения до уровней, подходящих для микроконтроллеров, датчиков и других электронных компонентов.Разделитель напряжения состоит из двух резисторов, подключенных последовательно, причем резистор 10K часто является одним из них, что помогает создать желаемое выходное напряжение, пропорционально делящему входное напряжение.Этот метод широко используется в устройствах с аккумулятором, схемами АЦП и приложениях с изменением уровня.Выбирая соответствующие значения резистора, вы можете достичь точных уровней напряжения, не требуя сложных цепей регуляции напряжения.Резистор 10K играет роль в обеспечении предсказуемого и стабильного деления напряжения во многих электроники с низким энергопотреблением.

Подтягивающие/выпадающие резисторы

В цифровой электронике резистор 10K часто используется в качестве подтягивающего или выталкивающего резистора для обеспечения стабильных логических уровней и предотвращения плавающих входов.Плавающие входы могут вызвать неустойчивое поведение в микроконтроллерах и логических цепях, что приводит к непреднамеренным состояниям сигнала.Подключив резистор 10 кОм между входным штифтом и напряжением питания (подтягивание) или заземление (выталкивание), определенный уровень напряжения сохраняется, когда активного сигнала отсутствует.Это приложение распространено в кнопках интерфейсов, контактов GPIO (вход/вывод общего назначения) и линии связи I2C.Значение 10 кОм является стандартным выбором, поскольку оно обеспечивает баланс между энергопотреблением и целостностью сигнала, обеспечивая надежную работу без чрезмерного рисования тока.

Светодиодное ограничение тока

Резистор 10K часто используется в светодиодных цепях, чтобы ограничить количество тока, протекающего через светодиод, не позволяя ему нарисовать слишком много тока и повреждать.Светодиоды требуют эффективного функционирования контролируемого тока, и без резистора, ограничивающего ток, они могут перегреться и сгореть.Размещая резистор 10 кОм последовательно с светодиодом, ток ограничен безопасным уровнем, обеспечивая работу светодиода в рамках его номинальных спецификаций.Это важно для устройств с батарейным батарейным питанием, где энергоэффективность является приоритетом.Использование правильно рассчитанного значения резистора может помочь управлять яркостью светодиода, что делает резистор 10K важным компонентом в разработке светодиодных индикаторов, дисплей -панелей и систем освещения.

Смещение транзисторов

В схемах усилителей на основе транзистора резистор 10K обычно используется для смещения, что гарантирует, что транзистор работает в своей предполагаемой области работы.Смешательные резисторы помогают установить правильное базовое напряжение в биполярных переходных транзисторах (BJT) или напряжения затвора в полевых транзисторах (FET), что позволяет им эффективно функционировать в приложениях усиления или переключения.Без надлежащего смещения транзисторы могут либо полностью включать, либо ввести насыщение, что приводит к искажению сигнала или нестабильности производительности.Резистор 10K обеспечивает стабильное эталонное напряжение, позволяющее постоянную работу транзистора в таких цепях, как усилители аудио, радиочастотные усилители и регуляторы переключения.Выбирая соответствующее значение резистора, вы можете оптимизировать производительность, сохраняя при этом эффективность питания и минимизируя ненужную рассеяние мощности.

Заключение

Резистор 10K является основной, но важной частью электронных схем, помогая им работать гладко и надежно.Понимая, как определить его по цветовому коду и, зная его использование, вы можете сделать лучшие схемы.Независимо от того, используется ли он в простых настройках или в сложных устройствах, резистор 10K является ключом для построения и фиксации электроники, обеспечивая стабильность и точность, где бы он ни использовал.
