Объяснение циклоконвертера: простое руководство по работе и использованию

В этой статье вы узнаете, что такое циклоконвертер и как он напрямую преобразует мощность переменного тока с одной частоты на другую без использования каскада постоянного тока.Вы поймете, как это работает, в том числе как сигналы контролируются и формируются с помощью тиристоров и методов переключения.Также в статье рассмотрены его основные характеристики, виды и основные компоненты.К концу вы увидите, где используются циклоконвертеры и почему они важны в приложениях высокой мощности.

Каталог

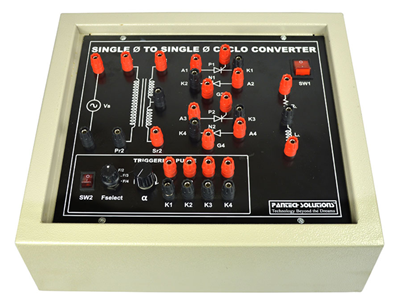

Рисунок 1. Циклоконвертер

Что такое циклоконвертер?

Циклоконвертер — это прямой преобразователь переменного тока в переменный, который изменяет частоту входного источника переменного тока без использования промежуточного звена постоянного тока.Он преобразует мощность переменного тока фиксированной частоты в выход переменного тока переменной частоты, подходящий для конкретных требований к нагрузке.Преобразователь этого типа напрямую обрабатывает входной сигнал для получения выходного сигнала более низкой или более высокой частоты.Циклоконвертеры широко используются в системах, требующих плавного и непрерывного изменения частоты.Они особенно полезны в приложениях с высокой мощностью, где важен эффективный контроль частоты.Основная функция циклоконвертера — обеспечить контролируемую мощность переменного тока желаемой частоты, сохраняя при этом синхронизацию с входным источником питания.

Характеристики циклоконвертера

• Широкий диапазон выходных частот

Циклоконвертеры могут генерировать выходные частоты, которые ниже или выше входной частоты.В большинстве практических случаев выходная частота значительно ниже, обычно менее одной трети входной частоты.Такая гибкость позволяет точно контролировать мощность переменного тока, подаваемую на нагрузки.Регулируемый диапазон частот делает циклоконвертеры пригодными для применения в системах с регулируемой скоростью.

• Несинусоидальная форма выходного сигнала

Выходной сигнал циклоконвертера не является чистой синусоидой, а состоит из сегментированных частей входного сигнала.Это приводит к искажению формы сигнала, включающему гармонические компоненты.Качество выходного сигнала зависит от точности управления и схемы переключения.Для улучшения плавности сигнала часто требуется дополнительная фильтрация.

• Содержание высоких гармоник

Циклоконвертеры по своей сути производят значительные гармонические искажения из-за формирования сигнала.Эти гармоники могут влиять как на нагрузку, так и на систему электроснабжения.Гармоники могут привести к дополнительному нагреву, шуму и снижению эффективности электрооборудования.Для минимизации их воздействия необходима правильная конструкция системы.

• Возможность работы с высокой мощностью

Циклоконвертеры способны работать с большими уровнями мощности, что делает их пригодными для тяжелого промышленного применения.Они обычно используются в системах мегаваттного масштаба, где требуется надежное преобразование энергии.Конструкция поддерживает высокие номинальные токи и напряжения.Это делает их надежными для требовательных электрических сред.

• Прямое преобразование мощности

Поскольку в циклоконвертерах не используется промежуточная ступень постоянного тока, они обеспечивают прямую передачу энергии от входа к выходу.Это снижает потребность в громоздких компонентах для хранения энергии, таких как конденсаторы или катушки индуктивности.Отсутствие звена постоянного тока упрощает некоторые аспекты конструкции системы.Это также обеспечивает эффективную работу на низких частотах.

Принцип работы циклоконвертера

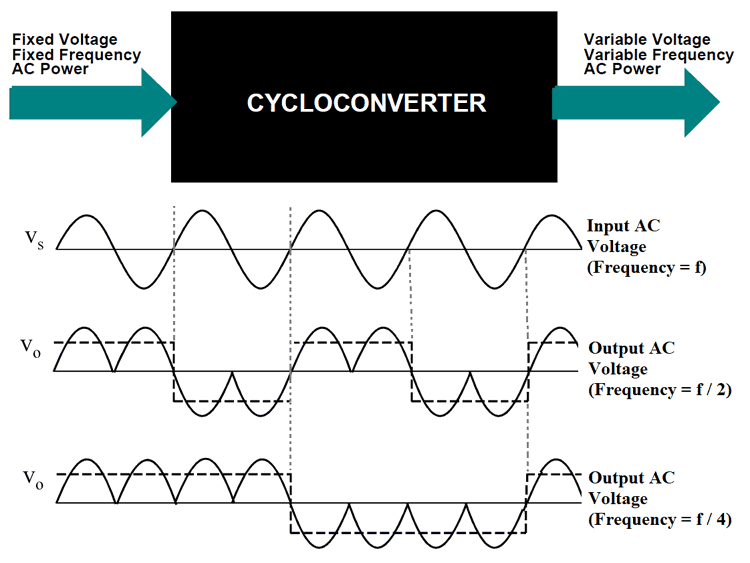

Рисунок 2. Принцип работы циклоконвертера

1. Обработка входного переменного тока. Циклоконвертер получает входной сигнал переменного тока фиксированной частоты, который служит исходным сигналом для преобразования.Форма входного сигнала постоянно контролируется для определения мгновенной полярности напряжения.Система готовится извлечь определенные сегменты этого сигнала для генерации выходных данных.Входной сигнал действует как базовое задание для всех действий переключения.Во время этого процесса не происходит промежуточного преобразования постоянного тока.

2. Управляемое переключение тиристоров. Тиристоры срабатывают под точными углами зажигания, чтобы контролировать протекание тока через цепь.Регулируя эти углы открытия, преобразователь выбирает определенные части входного сигнала.Эта избирательная проводимость позволяет проходить на выход только определенным сегментам.Время переключения определяет эффективную выходную частоту.Для поддержания стабильной работы необходим точный контроль.

3. Выбор сегментированной формы сигнала. Вместо передачи всей формы входного сигнала циклоконвертер объединяет несколько сегментов из разных циклов.Эти сегменты расположены так, чтобы сформировать новую форму сигнала с другой частотой.Положительные и отрицательные части выбираются поочередно для формирования выходного сигнала.Результирующая форма сигнала приближается к желаемому выходному сигналу переменного тока.Этот процесс создает ступенчатую или модулированную форму сигнала.

4. Формирование выходной частоты. Выходная частота определяется тем, сколько входных циклов используется для формирования одного выходного цикла.Например, объединение нескольких входных циклов может привести к снижению выходной частоты.Преобразователь эффективно растягивает или сжимает период сигнала.Это обеспечивает плавное изменение частоты без прерывания потока мощности.Выход остается синхронизированным с входным питанием.

5. Непрерывная генерация сигнала. Циклоконвертер непрерывно повторяет процесс выбора и переключения для поддержания стабильной формы выходного сигнала.Выходное напряжение подчиняется контролируемому шаблону, основанному на последовательности зажигания.Это гарантирует, что нагрузка получает постоянное питание переменного тока требуемой частоты.Процесс происходит вовремя с минимальной задержкой.Стабильность зависит от точного времени и координации переключающих устройств.

Типы циклоконвертеров

На основе выходной частоты

Циклоконвертеры классифицируются в зависимости от того, выше или ниже выходная частота входной частоты.

1. Повышающий циклоконвертер.

Повышающий циклоконвертер — это тип преобразователя переменного тока в переменный, который создает выходную частоту, превышающую входную частоту.Он увеличивает частоту за счет перестановки частей входного сигнала для формирования более коротких выходных циклов.Этот тип используется реже из-за практических ограничений в достижении стабильного высокочастотного выходного сигнала.Качество выходного сигнала становится более искаженным по мере увеличения частоты.Сложность управления также возрастает с увеличением выходных частот.Из-за этих ограничений повышающие циклоконвертеры редко применяются в промышленных системах.В основном они используются в специализированных или экспериментальных целях.

2. Понижающий циклоконвертер.

Понижающий циклоконвертер — это преобразователь, который генерирует выходную частоту ниже входной.Это достигается за счет объединения нескольких входных циклов в один выходной цикл.Этот тип широко используется, поскольку обеспечивает стабильный и контролируемый низкочастотный выходной сигнал.Формой сигнала легче управлять по сравнению с повышающими конфигурациями.Понижающие циклоконвертеры обычно применяются в системах большой мощности.Они обеспечивают надежную работу в приложениях, требующих плавного управления на низкой скорости.Это делает их наиболее практичным и широко распространенным типом.

В зависимости от режима работы

Циклоконвертеры также классифицируются в зависимости от того, как ток течет между группами преобразователей.

1. Циклоконвертеры с блокирующим режимом.

Циклоконвертер с блокирующим режимом — это тип, в котором одновременно проводит ток только одна группа преобразователей.Это означает, что активна либо положительная группа, либо отрицательная группа, но не обе одновременно.Неактивная группа полностью блокируется для предотвращения циркуляции тока.Такой подход упрощает общую структуру схемы.Это снижает потребность в дополнительных токоограничивающих компонентах.Переключение между группами тщательно контролируется для поддержания правильного формирования выходных данных.Режим блокировки широко используется из-за его простой реализации.

2. Циклопреобразователи оборотного тока.

Циклоконвертер контурного тока — это тип, в котором обе группы преобразователей могут проводить ток одновременно.Это позволяет току циркулировать между положительной и отрицательной группами.Реактор используется для контроля и ограничения циркулирующего тока.Эта конфигурация обеспечивает более плавные переходы между состояниями проводимости.Это помогает поддерживать непрерывный ток в нагрузке.Система работает с улучшенной непрерывностью формы сигнала.Типы контурного тока используются в приложениях, требующих стабильных выходных характеристик.

Схема и компоненты циклоконвертера

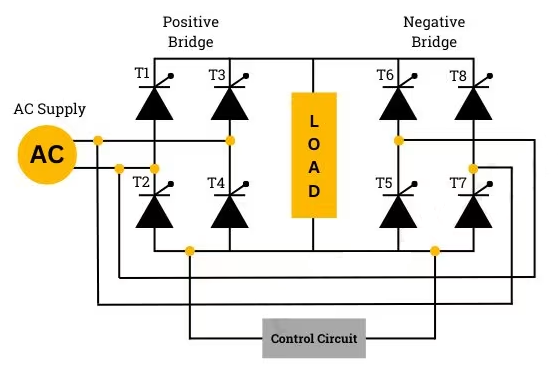

Рисунок 3. Схема циклоконвертера

• Тиристоры (SCR)

В схеме используется несколько тиристоров, расположенных в мостовой конфигурации для управляемого переключения.Эти полупроводниковые устройства действуют как управляемые переключатели, регулирующие ток.Каждый тиристор срабатывает в определенное время для формирования формы выходного сигнала.Они выдерживают высокие уровни напряжения и тока в системе.

• Положительные и отрицательные преобразовательные мосты

Схема состоит из двух основных мостовых групп: положительных и отрицательных преобразователей.Каждая группа отвечает за создание соответствующих частей выходного сигнала.Эти мосты работают попеременно или одновременно в зависимости от режима.Они образуют основную структуру циклоконвертера.

• Схема управления

Схема управления генерирует импульсы зажигания для тиристоров в зависимости от желаемой выходной частоты.Это обеспечивает точную синхронизацию и синхронизацию с входным источником питания.Блок управления определяет, какие тиристоры проводят ток в данный момент.Он играет ключевую роль в поддержании стабильной работы преобразователя.

• Вход питания переменного тока

Вход переменного тока обеспечивает напряжение источника для преобразования.Он подает энергию, которая напрямую преобразуется в выходной сигнал.Вход обычно представляет собой однофазный или трехфазный источник переменного тока.Его частота служит опорной для генерации выходного сигнала.

• Загрузить

Нагрузка подключается к выходу циклоконвертера и получает преобразованную мощность переменного тока.В зависимости от применения он может быть резистивным, индуктивным или моторным.Характеристики нагрузки влияют на ток и производительность системы.Правильное соответствие обеспечивает эффективную работу.

Преимущества и недостатки циклоконвертера

Преимущества циклоконвертера

• Прямое преобразование переменного тока в переменный без звена постоянного тока.

• Подходит для приложений высокой мощности.

• Обеспечивает плавный низкочастотный выходной сигнал.

• Устраняет необходимость в крупных компонентах для хранения энергии.

• Способен выдерживать большие токовые нагрузки.

• Обеспечивает непрерывный контроль частоты.

Ограничения циклоконвертера

• Высокие гармонические искажения на выходе

• Сложные требования к управлению и переключению.

• На практике ограниченный диапазон выходных частот

• Требуются большие и громоздкие компоненты.

• Низкий коэффициент мощности в некоторых условиях

• Увеличение стоимости и сложности системы.

Применение циклоконвертера

1. Промышленные моторные приводы

Циклопреобразователи обычно используются для управления большими двигателями переменного тока в промышленных условиях.Они обеспечивают регулируемую выходную частоту для регулирования скорости двигателя.Это обеспечивает плавную работу при различных условиях нагрузки.Они важны в процессах, требующих точного контроля скорости.

2. Системы электрической тяги

В железнодорожных системах циклоконвертеры используются для привода тяговых двигателей.Они обеспечивают эффективное управление скоростью и крутящим моментом двигателя.Это улучшает характеристики ускорения и торможения.Они широко используются в электровозах и системах метрополитена.

3.Цементные и сталелитейные заводы

Тяжелая промышленность, такая как производство цемента и стали, использует циклоконвертеры. для больших вращающихся машин.Эти системы требуют стабильной низкоскоростной работа при высоких нагрузках.Циклоконвертеры обеспечивают надежную работу в суровых условиях.Они поддерживают непрерывные промышленные процессы.

4. Судовые двигательные установки

Циклопреобразователи используются в морских приложениях для управления маршевыми двигателями.Они обеспечивают мощность переменной частоты для эффективного управления скоростью.Это повышает топливную экономичность и маневренность.Они подходят для больших кораблей и морских судов.

5. Прокатные станы

Прокатные станы используют циклоконвертеры для регулирования скорости валков.Это обеспечивает стабильную обработку материала и качество продукции.Система позволяет точно регулировать скорость прокатки.Он поддерживает работу с высоким крутящим моментом и на низкой скорости.

6. Горное оборудование

В горнодобывающей промышленности циклоконвертеры используются для привода тяжелой техники, такой как дробилки и конвейеры.Они обеспечивают надежную мощность в экстремальных условиях работы.Это обеспечивает непрерывную работу и производительность.Они идеально подходят для мощных и надежных приложений.

Циклоконвертер против инвертора

Аспект	Циклоконвертер	Инвертор
Тип конверсии	Прямой переменный–переменный ток (одноступенчатое преобразование)	постоянный ток – переменный ток (двухступенчатый: выпрямитель + инвертор)
Средний Этап	Нет звена постоянного тока (0 В шина постоянного тока)	Звено постоянного тока обычно 300–800 В (НН) или > 1 кВ (ВН)
Частота Контроль	Выход ≈ 0–30 Гц (обычно ≤ 0,3 × входная частота)	Выход ≈ 0–400 Гц (промышленный), до кГц в приводах
Выходная частота Диапазон	Ограничено до ~10–30% входной частоты	от 0 Гц до нескольких сто Гц (или выше)
Качество сигнала	КНИ обычно 20–40%	КНИ обычно <5% with PWM and filtering
Гармоническое содержание	Доминантный гармоники низшего порядка (5-я, 7-я и т. д.)	Высокочастотный гармоники (легче фильтровать)
Эффективность	~85–92% (оптимизирован для работы на низких частотах)	~90–98% в зависимости от топологии и нагрузки
Уровень мощности	Обычно 1 МВт до систем >50 МВт	От <1 кВт до многоМВтные системы
Контроль Сложность	Высокий (фаза управление с помощью нескольких тиристоров)	Умеренный (цифровое управление на основе ШИМ)
Размер	Большая площадь из-за трансформаторов/реакторов	Компактность благодаря высокочастотное переключение
Переключение Устройства	СКР (тиристоры), с линейной коммутацией	БТИЗ/МОП-транзистор, самокоммутируемый
Скорость отклика	Медленно (зависит от частоты сети, десятки мс)	Быстро (микросекунды в миллисекунды)
Входная мощность Фактор	Обычно низкий (отставание 0,5–0,8)	Высокий (0,9–0,99 с методами контроля)
Типичный Приложения	Большой синхронные двигатели, прокатные станы, тяга	VFD, возобновляемые источники энергии энергетика, ИБП, электроприводы

Заключение

Циклоконверторы обеспечивают прямое преобразование частоты переменного тока в переменный, что делает их очень подходящими для мощных приложений, требующих точного и непрерывного контроля выходной частоты.Их работа основана на управляемом переключении и сегментации сигналов, поддерживаемых такими ключевыми компонентами, как тиристоры и преобразовательные мосты.Хотя они предлагают такие преимущества, как эффективный низкочастотный выход и высокая мощность, они также создают проблемы, такие как гармонические искажения и сложные требования к управлению.
