Что такое гибкая печатная плата (Flex PCB) и почему это важно

Гибкие печатные платы — это печатные платы, которые можно сгибать, скручивать и устанавливать в ограниченном или движущемся пространстве без потери производительности.В этой статье вы узнаете, что это такое, как их структура и материалы обеспечивают гибкость и как они работают.Вы также познакомитесь с различными типами гибких печатных плат и способами их производства.Кроме того, вы поймете их преимущества, ограничения и то, где они обычно используются.

Каталог

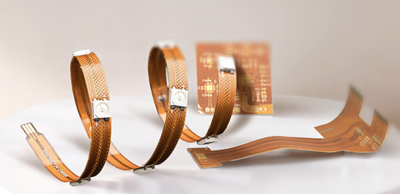

Рисунок 1. Пример гибкой печатной платы

Что такое гибкая печатная плата (Flex PCB)?

Гибкая печатная плата (flex PCB) — это тип печатной платы, предназначенной для сгибания, скручивания и складывания при сохранении электрической связи.Он состоит из проводящих медных дорожек, сформированных на тонкой гибкой подложке, что позволяет схемам размещаться в компактных или динамичных пространствах.В отличие от жестких печатных плат, гибкие печатные платы не имеют фиксированной формы и могут соответствовать различным механическим конструкциям, не ломаясь.Такая гибкость позволяет сократить количество проводов, уменьшить вес и повысить надежность современных электронных продуктов.Гибкие печатные платы широко используются там, где важными факторами являются ограниченность пространства и перемещение.Их основная концепция фокусируется на механической гибкости в сочетании со стабильными электрическими характеристиками.

Гибкая структура и материалы слоев печатной платы

Гибкая структура слоев печатной платы

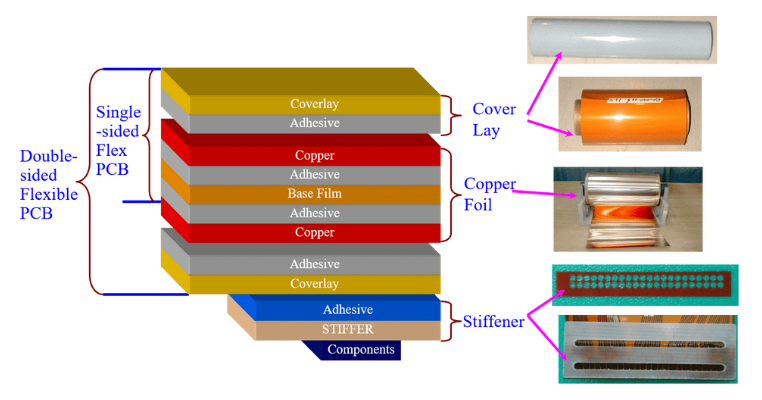

Рисунок 2. Гибкая структура слоев печатной платы

Слоистая структура гибкой печатной платы построена путем наложения функциональных слоев, которые поддерживают электрическую проводимость и механическую гибкость.В основе лежит базовая подложка, которая обеспечивает структурную поддержку, оставаясь при этом гибкой.Медные слои размещаются на одной или обеих сторонах подложки для формирования проводящих путей для сигналов.Клеевые слои используются для соединения меди и подложки, обеспечивая стабильность слоя.Сверху наносится защитное покрытие для изоляции и защиты схемы от вредного воздействия окружающей среды.Дополнительные элементы, такие как ребра жесткости, могут быть добавлены в определенных областях для обеспечения локализованной механической поддержки.

Материалы, используемые в гибких печатных платах

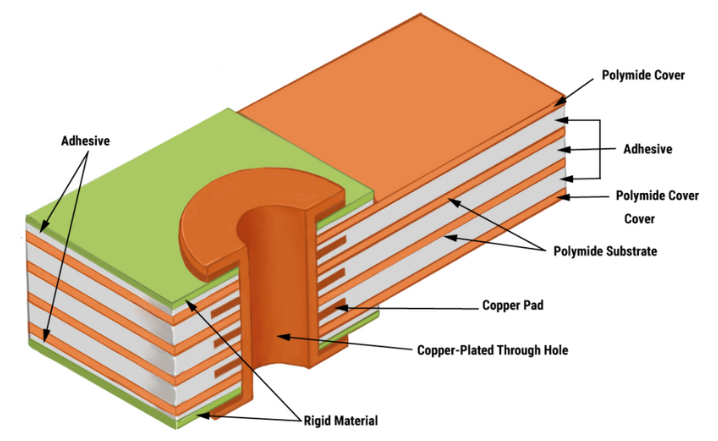

Рисунок 3. Материалы гибких печатных плат

• Полиимид (ПИ) - Полиимид является наиболее широко используемым материалом подложки в гибких печатных платах благодаря своей превосходной гибкости и термической стабильности.Он может работать при высоких температурах без ухудшения качества и потери прочности.Это делает его подходящим для требовательных и высоконадежных электронных приложений.

• Полиэстер (ПЭТ) - ПЭТ – это более дешевый гибкий материал, используемый в менее требовательных приложениях.Он обеспечивает хорошую гибкость, но имеет меньшую термостойкость по сравнению с полиимидом.Он обычно встречается в электронике с более простыми требованиями к производительности.

• Медная фольга - Медная фольга является основным проводящим материалом, используемым для передачи электрических сигналов.Он обеспечивает высокую проводимость и может быть сформирован в очень тонкие и гибкие слои.Это обеспечивает надежную передачу сигнала даже в условиях повторяющихся изгибов.

• Клеи - Клеи используются для склеивания различных материалов, сохраняя при этом гибкость.Они должны без сбоев выдерживать термические нагрузки и повторяющиеся механические движения.Правильная адгезия обеспечивает долговечность гибкой печатной платы.

• Coverlay (Защитная пленка) - Coverlay — это гибкий изолирующий материал, накладываемый на цепь для защиты.Он защищает медные дорожки от влаги, пыли и механических повреждений.Этот слой также помогает повысить общую долговечность схемы.

• Материалы жесткости (FR4 или полиимид) - В отдельных местах добавлены элементы жесткости для обеспечения механической поддержки.Они помогают укрепить области, где установлены компоненты или разъемы.Это улучшает управляемость и надежность, не затрагивая гибкие участки.

Как работают гибкие печатные платы?

Гибкие печатные платы работают путем передачи электрических сигналов через узорчатые медные дорожки, которые действуют как проводящие пути между электронными компонентами.Эти дорожки тщательно спроектированы для поддержания стабильных электрических характеристик, даже когда плата согнута или изогнута.Тонкая и гибкая подложка позволяет схеме перемещаться, не прерывая поток сигналов, обеспечивая стабильную работу в динамичных средах.Электрические соединения поддерживаются посредством непрерывных проводящих путей, что сводит к минимуму сопротивление и потери сигнала.В конструкции также учитывается напряжение изгиба, гарантируя, что следы не растрескаются и не разрушатся с течением времени.Гибкие печатные платы могут обрабатывать повторяющиеся движения, сохраняя при этом целостность и надежность сигнала.Это делает их идеальными для применений, где требуются как электрические характеристики, так и механическая гибкость.

Типы гибких печатных плат

Односторонняя гибкая печатная плата

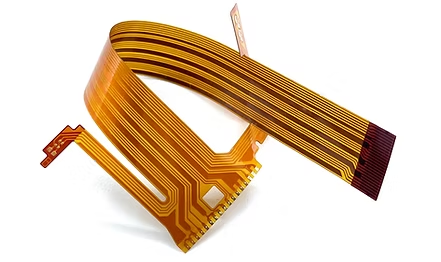

Рисунок 4. Односторонняя гибкая печатная плата

Односторонняя гибкая печатная плата представляет собой гибкую схему, содержащую один проводящий медный слой на гибкой подложке.Это самый простой тип гибкой печатной платы, предназначенный для простых соединений и простой компоновки.Медные дорожки имеют рисунок на одной стороне, что обеспечивает эффективную прокладку для несложных электронных конструкций.Этот тип обычно используется в таких приложениях, как простые разъемы, датчики и межсоединения дисплеев.Его легкая и тонкая конструкция делает его идеальным для компактных устройств, требующих минимальной схемы.Визуальное представление часто показывает один слой меди, прикрепленный к гибкой основе с защитным покрытием.Односторонние гибкие печатные платы представляют собой экономичное решение для удовлетворения основных потребностей в гибких схемах.

Двусторонняя гибкая печатная плата

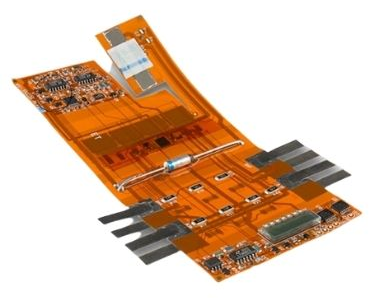

Рисунок 5. Двухсторонняя гибкая печатная плата

Двусторонняя гибкая печатная плата представляет собой гибкую схему, имеющую два проводящих медных слоя с обеих сторон подложки.Эти слои соединены между собой с помощью металлических переходных отверстий, что обеспечивает более сложную маршрутизацию и функциональность схемы.Двухслойная конструкция позволяет более эффективно распределять сигналы по плате.Он поддерживает умеренную плотность цепей и широко используется в приложениях, требующих дополнительных возможностей подключения.В структуре обычно присутствуют медные слои с обеих сторон с межсоединениями, проходящими через подложку.Такая конфигурация повышает гибкость конструкции, сохраняя при этом компактный форм-фактор.Двусторонние гибкие печатные платы подходят для устройств, которым требуется повышенная пропускная способность схемы без увеличения жесткости.

Многослойная гибкая печатная плата

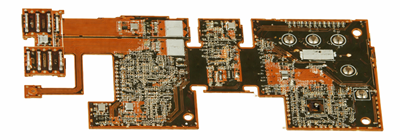

Рисунок 6. Многослойная гибкая печатная плата

Многослойная гибкая печатная плата представляет собой гибкую схему, состоящую из трех или более проводящих слоев, ламинированных вместе.Он предназначен для работы со сложными электронными системами, требующими высокой плотности цепей и усовершенствованной маршрутизации.Несколько медных слоев позволяют эффективно разделять и организовывать сигналы в компактном пространстве.Структура позволяет интегрировать больше компонентов, сохраняя при этом гибкость.Эти платы часто используются в высокопроизводительной электронике, где оптимизация пространства имеет решающее значение.Многослойная конструкция обычно иллюстрируется сложенными друг на друга проводящими и изолирующими слоями, образующими компактный блок.Многослойные гибкие печатные платы поддерживают сложные конструкции схем, оставаясь при этом гибкими.

Жестко-гибкая печатная плата

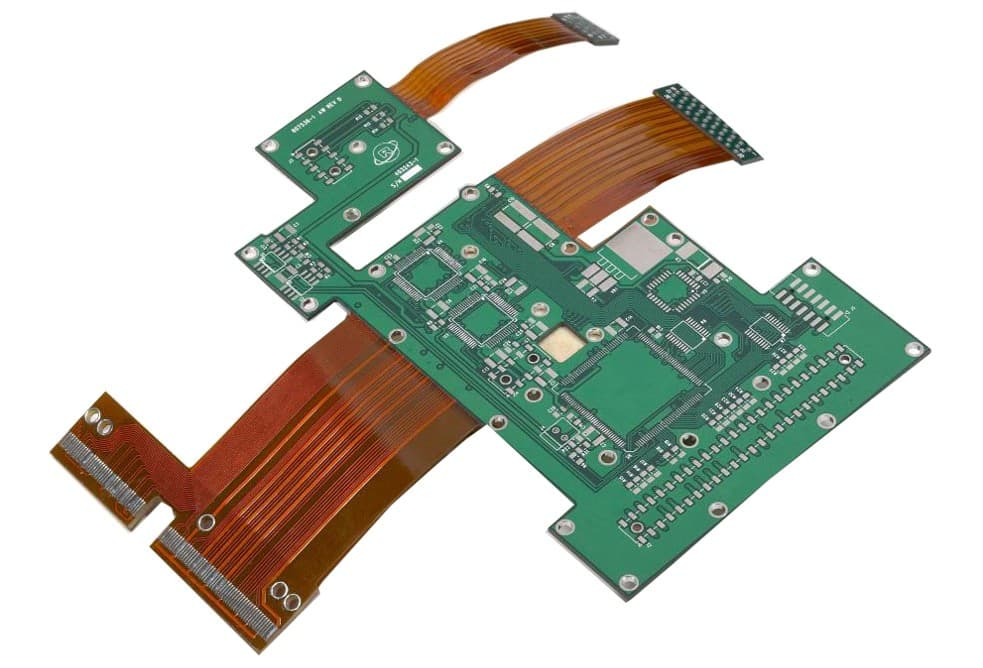

Рисунок 7. Жестко-гибкая печатная плата

Жестко-гибкая печатная плата — это гибридная печатная плата, которая сочетает в себе как жесткие, так и гибкие секции в одной конструкции.Жесткие области обеспечивают структурную поддержку компонентов, а гибкие секции позволяют сгибать и соединять различные части схемы.Такая конструкция устраняет необходимость в разъемах или кабелях между отдельными платами.Он обычно используется в компактных и высоконадежных устройствах, таких как аэрокосмическая и медицинская техника.Структура обычно представляет собой жесткие секции, соединенные между собой гибкими сегментами схемы.Такая конфигурация повышает долговечность и снижает общую сложность системы.Жестко-гибкие печатные платы обеспечивают эффективную интеграцию сложных электронных систем в ограниченном пространстве.

Скульптурная гибкая печатная плата

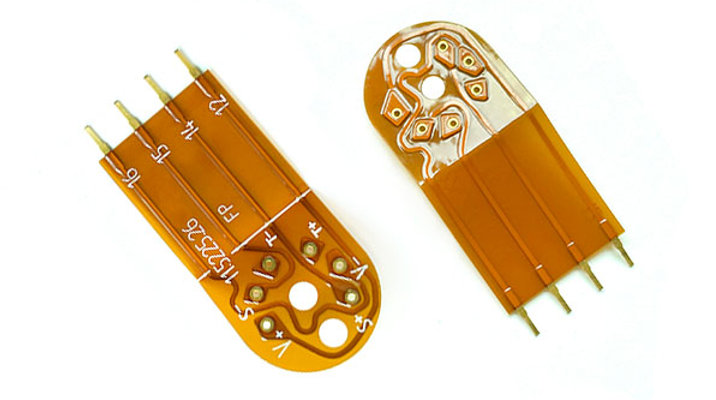

Рисунок 8. Скульптурная гибкая печатная плата

Скульптурная гибкая печатная плата представляет собой гибкую схему, в которой толщина меди выборочно варьируется в разных областях.Такая конструкция позволяет усилить определенные секции для повышения допустимой нагрузки по току или механической прочности.Более толстые медные участки обычно используются для разъемов, клемм или цепей питания.Более тонкие области сохраняют гибкость и позволяют схеме легко сгибаться.Этот вариант обеспечивает как прочность, так и гибкость в рамках одной схемы.В структуре часто выделяются отчетливые зоны толщины меди вдоль гибкой подложки.Скульптурные гибкие печатные платы используются в приложениях, требующих прочных соединений и надежного управления питанием.

Гибкая печатная плата HDI

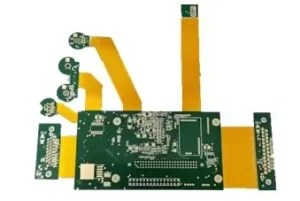

Рисунок 9. Гибкая печатная плата HDI

Гибкая печатная плата HDI представляет собой гибкую схему высокой плотности, в которой используются расширенные функции межсоединений для компактных конструкций.Он включает в себя микроотверстия, тонкие линии и близко расположенные компоненты для максимальной плотности схемы.Это позволяет интегрировать больше функций в меньшее пространство без увеличения размера платы.Технология HDI поддерживает высокоскоростную передачу сигнала и улучшенные электрические характеристики.Структура обычно демонстрирует плотные схемы маршрутизации и миниатюрные соединения на гибкой подложке.Он широко используется в современной электронике, такой как смартфоны и носимые устройства.Гибкие печатные платы HDI обеспечивают высокую производительность в приложениях с ограниченным пространством.

Гибкий процесс производства печатных плат

Шаг 1: Проектирование и компоновка схемы

Процесс начинается с проектирования гибкой компоновки печатной платы с использованием специализированного программного обеспечения САПР.Он определяет пути цепи, размещение компонентов и области механического изгиба.Конструкция обеспечивает правильный поток сигнала и механическую надежность в условиях изгиба.Правила проектирования применяются для предотвращения повреждений при изгибе.Инструменты моделирования могут использоваться для проверки электрических и механических характеристик.

Шаг 2: Подготовка субстрата

В качестве основы для схемы готовится гибкая подложка.Материал очищается и кондиционируется для обеспечения надлежащего сцепления медных слоев.Подготовка поверхности важна, чтобы избежать дефектов на более поздних стадиях.Для точной передачи рисунка основа должна оставаться гладкой и однородной.Этот шаг обеспечивает стабильную основу для всей печатной платы.

Шаг 3: Медное ламинирование

Медная фольга ламинируется на гибкую подложку с помощью тепла и давления.Это создает связанный слой, который образует проводящую цепь.Правильная ламинация обеспечивает прочную адгезию и постоянную толщину.Процесс должен сохранять гибкость, не повреждая подложку.На этом этапе определяется базовый проводящий слой печатной платы.

Шаг 4: Визуализация и травление

Рисунок схемы переносится на медный слой с помощью процесса фоторезиста.Ультрафиолетовый свет освещает нужную схему на плате.Ненужную медь затем удаляют химическим травлением, оставляя только необходимые следы.На этом этапе определяются электрические пути печатной платы.Для поддержания точной ширины и интервала трасс необходима точность.

Шаг 5: Сверление и формирование переходного отверстия

В печатной плате сверлятся отверстия, где требуются электрические соединения между слоями.Эти отверстия затем подготавливаются для проводящего покрытия.Точное сверление обеспечивает правильное выравнивание и соединение.Этот процесс должен избегать повреждения гибкой подложки.Этот шаг обеспечивает межслойные электрические соединения.

Шаг 6: Покрытие и отделка

Проводящий материал наносится внутрь просверленных отверстий для создания электрических соединений.Поверхностная обработка применяется для защиты меди и улучшения паяемости.Этот шаг повышает долговечность и электрическую надежность.Финишная обработка также подготавливает плату к сборке компонентов.Теперь печатная плата электрически завершена.

Шаг 7: Тестирование и проверка

Окончательная печатная плата подвергается электрическим испытаниям для проверки целостности схемы.Проверки проводятся для обнаружения таких дефектов, как обрыв или короткое замыкание.Механические проверки обеспечивают гибкость и долговечность, соответствующие спецификациям.Любые неисправные платы бракуются или переделываются.Этот шаг обеспечивает качество и надежность перед развертыванием.

Преимущества и недостатки гибких печатных плат

Преимущества гибких печатных плат

• Легкая и компактная конструкция.

• Может сгибаться, складываться и помещаться в компактном пространстве.

• Уменьшает потребность в разъемах и проводке.

• Высокая надежность при вибрации и движении.

• Поддерживает сложные и компактные электронные конструкции.

• Улучшает целостность сигнала за счет меньшего количества межсоединений.

Ограничения гибких печатных плат

• Более высокая стоимость производства, чем у жестких печатных плат.

• Более сложный процесс проектирования и изготовления.

• Трудно отремонтировать или модифицировать после производства.

• Чувствителен к обращению во время сборки.

• Ограниченная механическая прочность в неподдерживаемых зонах.

• Требуется специализированное производственное оборудование.

Применение гибких печатных плат

Гибкие печатные платы широко используются в отраслях, где требуются пространство, вес и гибкость.

1. Бытовая электроника

Гибкие печатные платы используются в смартфонах, планшетах и носимых устройствах для соединения компактных компонентов.Они позволяют разместить схемы в небольших и неровных пространствах.Это помогает уменьшить размер устройства и одновременно улучшить его функциональность.Гибкие печатные платы также повышают долговечность портативной электроники.

2. Автомобильные системы

В транспортных средствах гибкие печатные платы используются в приборных панелях, датчиках и системах освещения.Они поддерживают компактную проводку и повышают устойчивость к вибрации.Это повышает надежность в тяжелых условиях эксплуатации.Гибкие схемы также упрощают сборку в современных автомобильных конструкциях.

3. Медицинское оборудование

В медицинском оборудовании гибкие печатные платы используются в таких устройствах, как слуховые аппараты и системы визуализации.Они обеспечивают компактную и легкую конструкцию для комфорта пациента.Гибкость обеспечивает интеграцию в носимые и имплантируемые устройства.Надежность хороша для точных медицинских показателей.

4. Аэрокосмическая и оборонная промышленность

Гибкие печатные платы используются в самолетах и спутниках, где необходимо снижение веса.Они выдерживают экстремальные условия, такие как перепады температур и вибрация.Их компактный дизайн помогает оптимизировать пространство в сложных системах.Надежность важна для критически важных приложений.

5. Промышленное оборудование

Гибкие печатные платы используются в робототехнике, системах автоматизации и оборудовании управления.Они позволяют перемещаться внутри механических систем без повреждения проводки.Это повышает долговечность в условиях повторяющихся движений.Гибкие схемы также сокращают потребности в обслуживании.

6. Системы светодиодного освещения

Гибкие печатные платы широко используются в светодиодных лентах и модулях освещения.Они позволяют формировать и устанавливать системы освещения в различных конфигурациях.Это поддерживает творческий и компактный дизайн.Гибкость улучшает установку и производительность современных осветительных решений.

Гибкая печатная плата против жесткой печатной платы против жестко-гибкой печатной платы против керамической печатной платы

Особенность	Гибкая печатная плата	Жесткая печатная плата	Жестко-гибкая печатная плата	Керамическая печатная плата
Типичный Толщина	0,05–0,3 мм	1,0–2,4 мм	0,1–3,0 мм (комбинированный)	0,25–1,5 мм
Минимальный изгиб Радиус	1–10 мм (динамический/статический)	Не сгибаемый	2–20 мм (гибкий только раздел)	Не сгибаемый
Вес (Относительный)	на 30–70 % легче чем жесткая печатная плата	Стандартный базовый уровень	~ на 20–40 % легче чем жесткие сборки	Тяжелее из-за плотность керамики
Операционная Температура	от -200°С до 200°С (на основе полиимида)	от -40°С до 130°С (типично для FR4)	от -100°С до 200°С	До 300°С+
Термальный Проводимость	~0,12–0,3 Вт/м·К	~0,3–0,4 Вт/м·К	Смешанный (гибкий + жесткие регионы)	20–170 Вт/м·К
След Ширина/Интервал	≥50–75 мкм типичный	≥75–100 мкм стандартный	≥50 мкм в гибком состоянии области	≥100 мкм типично
Через тип	Сквозное отверстие, микропереход	Сквозное отверстие, слепой/похороненный	Смешанный через структуры	Металлизированные переходные отверстия
Количество слоев	1–10 слоев типичный	2–20+ слоев	4–20+ слоев	1–10 слоев
Метод сборки	Клей + СМТ	Стандартный SMT/THT	Комбинированный сборка	Высокотемпературный SMT
Механическая жизнь Цикл	1 000–1 000 000+ гибкие циклы	Статический (без гибкости) циклы)	10 000–500 000 циклы	Только статический
Скорость сигнала Поддержка	Диапазон до ГГц	Диапазон до ГГц	Высокоскоростной способный	Отлично высокочастотная стабильность
Диэлектрик Константа (Дк)	~3,2–3,5	~4,2–4,8	Смешанные значения	~6–10
Производство Время выполнения	2–4 недели	1–3 недели	4–6+ недель	3–5 недель
Типичное использование Окружающая среда	Динамичный/движущийся системы	Исправлено установки	Компактный системы высокой надежности	Высокая мощность, высокотемпературные системы

Заключение

Гибкие печатные платы сочетают в себе механическую гибкость со стабильными электрическими характеристиками, что делает их важными для современной компактной и высокопроизводительной электроники.Их многослойная структура, специальные материалы и точный производственный процесс обеспечивают надежную работу даже при постоянном изгибе и движении.Различные типы гибких печатных плат поддерживают широкий спектр сложных конструкций: от простых схем до приложений с высокой плотностью размещения.Несмотря на более высокие затраты и проблемы проектирования, их компактность, легкий вес и долговечность позволяют им широко использоваться в потребительских, автомобильных, медицинских и промышленных системах.
