EP20K400EBC652-2 FPGA: приложения, программирование и альтернативы

Это руководство объясняет все о EP20K400EBC652-2, мощном чипе, называемом FPGA.Он показывает, как работает чип, какие у него есть функции, и где вы можете его использовать.Руководство включает в себя простые объяснения деталей чипа, как он подключается к другим устройствам и как программировать его пошаговый.Вы также найдете аналогичные фишки, преимущества, детали размера, приложения и фон компании, которая делает это.

Каталог

Что такое EP20K400EBC652-2?

А EP20K400EBC652-2 представляет собой полевой массив ворот высокой плотности (FPGA) из семейства Apex 20K от Intel, первоначально разработанной Altera.Это устройство спроектировано для требования цифровых логических приложений и предлагает расширенные функции, такие как 16 640 логических элементов (LES), 1664 логических блока массива (LAB) и приблизительно 1 052 000 системных ворот.Он включает в себя 212 992 бита встроенной оперативной памяти и обеспечивает 488 штифтов ввода-вывода общего назначения.EP20K400EBC652-2, построенный на процессе CMOS 0,22-микрон, обеспечивает надежную производительность в стандартном коммерческом температурном диапазоне от 0 ° C до +85 ° C.Принадлежащая семейству Apex 20K, эта FPGA объединяет логические структуры на основе LUT и продукт, наряду со встроенными системными блоками и памятью, создавая мощную платформу для системных проектов на программируемой чипе (SOPC).

Ищете EP20K400EBC652-2?Свяжитесь с нами, чтобы проверить текущие запасы, время выполнения заказа и цены.

EP20K400EBC652-2 Модели CAD

EP20K400EBC652-2 Символ

EP20K400EBC652-2 FOLEPRINT

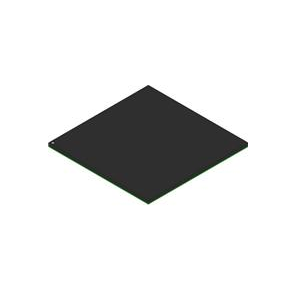

EP20K400EBC652-2 3D модель

EP20K400EBC652-2 Особенности

Высокая логическая емкость: EP20K400EBC652-2 предлагает 16 640 логических элементов (LES), что делает его способным обрабатывать сложные цифровые логические конструкции, такие как крупномасштабные системы управления, единицы обработки сигналов и встроенные пользовательские процессоры.

Большая встроенная память: Это устройство включает в себя 212 992 бит встроенной оперативной памяти, которые могут использоваться для буферизации, временного хранения или реализации алгоритмов интенсивных памяти непосредственно в ткани FPGA.

Высокий уровень ввода/вывода: С 488 доступными пользователями контактами ввода/вывода FPGA поддерживает обширное внешнее взаимодействие, идеально подходящее для систем, которые требуют широкого спектра каналов связи или входов для сбора датчиков/данных.

Быстрая производительность часов: Поддержка частоты до 170 МГц, EP20K400EBC652-2 позволяет быстро обрабатывать данные и выполнять высокоскоростную логику.

Продвинутая архитектура: Построенный на архитектуре Apex 20K от Intel, он объединяет логику обработки (LUT), логику с продуктом и встроенные системы для повышенной гибкости проектирования и оптимизации логики.

1,8 В.: Работает на низком напряжении ядра 1,8 В, позволяя эффективному энергопотреблению без ущерба для производительности.

Коммерческий диапазон температуры: Разработано для работы от 0 ° C до +85 ° C, что делает его подходящим для общих промышленных и коммерческих электронных сред.

Технология CMOS: Изготовлено на процессе CMOS 0,22-микрона, который уравновешивает скорость, эффективность питания и экономическую эффективность для конструкций со средней и высокой сложностью.

Блок -схема Apex 20K Block

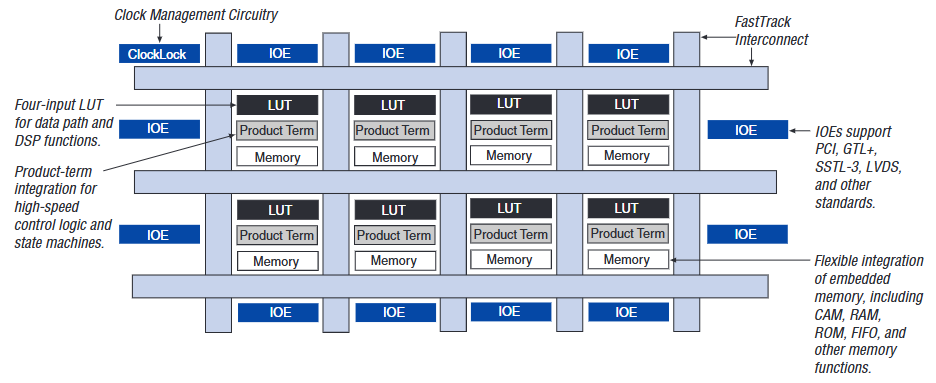

Блок-схема устройства Apex 20K, как и EP20K400EBC652-2, показывает, как чип создан для выполнения сложных задач логики и памяти.В центре находятся логические блоки, изготовленные из четырех входных LUT, терминов продукта и памяти.Эти блоки используются для создания пользовательских логических функций и операций управления.По краям есть ios (входные/выходные элементы), которые соединяют чип к внешним устройствам.Они поддерживают различные стандарты, такие как PCI и LVDS, что делает чип гибким для многих применений.

Горизонтальные и вертикальные линии FastTrack используются для быстрого подключения различных частей чипа.Диаграмма также показывает встроенные блоки памяти, встроенные в чип, которые могут действовать как ОЗУ, ПЗУ, ФИФО и другие типы памяти.Они помогают хранить и обрабатывать данные внутри чипа.Существует также схема управления часами, в том числе Clocklock, чтобы сохранить синхронизацию времени и синхронизации.В целом, дизайн помогает EP20K400EBC652-2 выполнять быстрые, гибкие и эффективные цифровые операции.

Apex 20K Interconnect структура

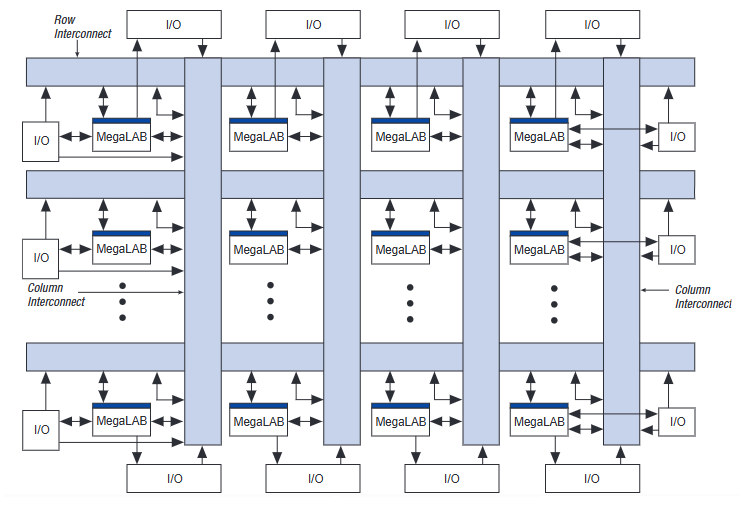

Структура соединения устройства Apex 20K, как и EP20K400EBC652-2, предназначена для эффективного маршрута сигналов между различными частями FPGA.Диаграмма показывает сетку мегалабов, которые представляют собой большие группы логики и ресурсов памяти.Эти блоки расположены в рядах и столбцах, каждый из которых подключен через выделенные строки и линии соединения столбцов.

Взаимосвязь строк работает горизонтально, в то время как столбцы межсоединения работают вертикально.Эти соединения позволяют гибкому потоку данных через чип, что позволяет быстро общаться логические блоки.Стрелки указывают пути сигнала, которые могут двигаться в обоих направлениях, предоставляя несколько вариантов маршрутизации.

Блоки ввода -вывода размещаются по краям устройства и связаны с системой взаимосвязки, что позволяет легко маршрутизации сигналов между внутренней логикой и внешними компонентами.Эта структура помогает EP20K400EBC652-2 поддержки комплекса и высокоскоростных конструкций, давая ему сильную гибкость маршрутизации и эффективное использование пространства.

EP20K400EBC652-2 спецификации

Тип	Параметр
Производитель	Altera/Intel
Ряд	Apex-20ke®
Упаковка	Масса
Статус частично	Активный
Номер в/вывода	488
Напряжение - поставка	1,71 В ~ 1,89 В.
Монтажный тип	Поверхностное крепление
Рабочая температура	0 ° C ~ 85 ° C (TJ)
Пакет / корпус	652-BGA
Пакет устройства поставщика	652-BGA (45x45)
Базовый номер продукта	EP20K400

EP20K400EBC652-2 Приложения

Цифровая обработка сигнала (DSP)

Благодаря высокой логической плотности и большой встроенной оперативной памяти EP20K400EBC652-2 хорошо подходит для задач DSP, таких как улучшение звука, фильтрация видео и обработка изображений.Его быстрая работающая частота и гибкая архитектура позволяют эффективно выполнять алгоритмы, такие как FFT, FIR и IIR, фильтры непосредственно в аппаратном обеспечении.

Встроенные системы управления

Устройство поддерживает реализацию сложных современных машин, логики синхронизации и архитектуры потока управления.Это делает его идеальным для использования в робототехнике, промышленных контроллерах и платформах интеллектуальной автоматизации, где необходимо точное и программируемое логическое поведение.

Телекоммуникационная инфраструктура

Высокий счет ввода/вывода и быстрые возможности переключения делают его солидным выбором для сетевых маршрутизаторов, коммутаторов и преобразователей протоколов.Он может управлять задачами маршрутизации пакетов, обработки кадров и коррекции ошибок в высокоскоростных системах связи.

System-On-A-A-Procrammable-Chip (SOPC) конструкции

Его смешанная логическая структура (LUT и на основе продукта) и встроенная память позволяют выполнять полную системную интеграцию на одном чипе.Это поддерживает процессорные архитектуры для пользовательских вычислительных задач в приложениях, начиная от инструментов до встраиваемой аналитики.

EP20K400EBC652-2 Аналогичные детали

• EP20K400EBC652-1

Эта FPGA практически идентична EP20K400EBC652-2 с точки зрения основной архитектуры, логических элементов (16 640), количества ввода/вывода (488) и типа пакета (BGA 6522-Ball).Основная разница заключается в уровне скорости, где вариант «-1» предлагает немного разные характеристики времени.Он остается полностью совместимым с конструкциями, основанными на тех же требованиях к мощности и мощности.Его близкое совпадение в производительности и форм-факторе делает его наиболее простой заменой для устаревших приложений, используя EP20K400EBC652-2.

• EP20K400EBI652-2X

Этот вариант предлагает все основные возможности EP20K400EBC652-2, но рассчитан на промышленные температуры от -40 ° C до +100 ° C.Он также имеет немного более высокий уровень ввода/вывода, что может быть выгодно для конструкций, требующих расширенного соединения.Это делает его сильной альтернативой для применений, работающих в более суровых условиях или нуждающейся в лучшей термической выносливости, сохраняя при этом тот же путь BGA 6522.

• EP20K400CF672C8N

Эта модель обеспечивает те же логические ресурсы и спецификации производительности, но поставляется в более компактном пакете Fineline BGA с 672 баллами (27x27 мм).Это идеально подходит для систем, ограниченных пространством.Внутренняя конфигурация остается одинаковой, что позволяет повторно использовать ресурсы проектирования ЛПВП с лишь незначительными корректировками макета платы, что делает ее практическим выбором для оптимизации устаревших проектов в более мелкие аппаратные профили.

EP20K400EBC652-2 Шаги программирования

1. Дизайн

Начните с создания цифрового дизайна, используя языки для описания аппаратного обеспечения, такие как VHDL или Verilog, или с помощью инструментов проектирования на основе схемы.Этот шаг определяет логику, архитектуру и функциональное поведение дизайна FPGA.

2. Синтез и подгонка

Загрузите свой дизайн в программное обеспечение Intel Quartus® II или Max+Plus® II.Эти инструменты синтезируют вашу ЛПВП или схему в логику, которая отображается на внутренние ресурсы FPGA.Этот процесс генерирует .sof (файл объекта SRAM), который используется для настройки устройства.

3. Сгенерировать файл конфигурации

Преобразовать файл .sof в формат, подходящий для программирования.Для последовательной конфигурации создайте .rbf (RAW BINAL FILE);Для использования с устройством конфигурации, таким как EPC2, генерируйте .pof (объектный файл программиста).Этот шаг обеспечивает совместимость с выбранным вами методом программирования.

4. Выберите метод конфигурации

Выберите пассивный серийный (PS) или JTAG.В режиме PS FPGA настроена при включении с использованием устройства последовательного конфигурации.В режиме JTAG FPGA программируется непосредственно с использованием кабеля JTAG и программиста, часто во время разработки и отладки.

5. Настройка оборудования

Правильно подключите важные конфигурации: подключите NCONFIG, чтобы инициировать процесс конфигурации, NSTATUS для мониторинга любых ошибок конфигурации, и CONF_DONE, чтобы подтвердить успешную конфигурацию.Кроме того, убедитесь, что DCLK и Data0 подключены для передачи часов и данных при использовании режима пассивного последовательного (PS).

6. Инициировать конфигурацию

При использовании пассивного последовательного, питание на плате и устройство конфигурации (например, EPC2) автоматически загружат конфигурацию в FPGA.При использовании JTAG запустите конфигурацию, используя программист Quartus или аналогичные программные инструменты.

7. Проверьте конфигурацию

После программирования выполните функциональную проверку с помощью встроенных инструментов отладки или логических анализаторов.Моделирование или тестовые векторы также могут использоваться для обеспечения ведения FPGA в соответствии с спецификацией проектирования.

EP20K400EBC652-2 Преимущества

Высокая поддержка сложности дизайна

С большим количеством логических элементов (16 640) и 488 выводов ввода/вывода, эта FPGA разместит сложные конструкции, которые требуют широкого взаимодействия сигналов и сложных архитектур управления.Он позволяет объединить несколько функций в один чип, который упрощает макет платы и повышает производительность.

Гибкая перепрограммирование

EP20K400EBC652-2 позволяет обновлять в поле с помощью реконфигурации, предоставляя возможность адаптировать прошивку или логику для удовлетворения новых требований без замены оборудования.Это полезно при прототипировании, настройке системы или обновлениях соблюдения стандартов.

Сильная параллельная производительность обработки

FPGAS по своей природе поддерживают одновременные пути выполнения, а EP20K400EBC652-2 превосходны в обработке параллельных данных.Это приносит приложения, такие как фильтрация сигнала, обработка изображений и высокоскоростная связь, где традиционные последовательные процессоры могут терпеть неудачу.

Промышленная совместимость (через аналогичные варианты)

Хотя версия -2 является коммерческим уровнем, аналогичные варианты в семействе Apex 20K поддерживают расширенные температурные диапазоны промышленности.Это дает совместимый путь обновления, если требуется тепловая надежность, без изменения конструкции логики ядра.

EP20K400EBC652-2 Размеры упаковки

• Тип пакета: 652-BGA

• Длина: 45 мм

• Ширина: 45 мм

• Высота (сидящий, максимум): 3,5 мм

EP20K400EBC652-2 Производитель

EP20K400EBC652-2 был первоначально разработан и изготовлен Altera Corporation, новаторская компания в области программируемых логических устройств.В 2015 году Altera была приобретена Intel Corporation, который интегрировал Altera FPGA Technologies в свою группу программируемых решений (PSG).Этот переход позиционировал Intel как основную силу в отрасли FPGA, объединяя свои расширенные возможности производства полупроводников с программируемой логической экспертизой Altera.Несмотря на то, что Altera теперь работает как восстановленный бренд в Intel по состоянию на 2023 год, вся поддержка, унаследованная документация и цепочки поставок для EP20K400EBC652-2 продолжают поддерживать группу программируемых решений Intel, обеспечивая надежность для промышленной и встроенной системы, которая полагается на эту FPGA.

Заключение

EP20K400EBC652-2-это сильный и гибкий чип, который может выполнять много задач на высокой скорости.Он имеет много логических частей, памяти и контактов, чтобы подключиться к другим частям системы.Это отлично подходит для обработки сложных заданий, таких как обработка видео или управляющие машины.Вы можете перепрограммировать его, когда ваш дизайн нуждается в изменении, что делает его полезным для долгосрочных проектов.При поддержке Intel и других версий, доступных для более жестких условий, это надежный выбор для умного и адаптируемого чипа в ваших системах.
