Что такое ИК -светодиод и как это работает

Инфракрасные датчики и светодиоды являются большой частью технологии в ваших повседневных устройствах.Эти небольшие, но мощные компоненты помогают машинах, отдаленных до автоматических дверей, эти небольшие, но мощные компоненты реагируют на движение, тепло и близлежащие объекты.Это руководство проведет вас через то, что такое ИК -датчики и ИК -светодиоды, как они работают, и где вы найдете их в реальной жизни.Вы также обнаружите различные типы ИК -датчиков и увидите, как они используются в простых электронике и домашних проектах.Если вы исследуете DIY Tech или просто интересуете компоненты внутри ваших гаджетов, эта статья разбивает все это так, как это легко понять.С примерами, изображениями и идеями проекта, вы быстро увидите, насколько полезными и практическими инфракрасными технологиями на самом деле.

Каталог

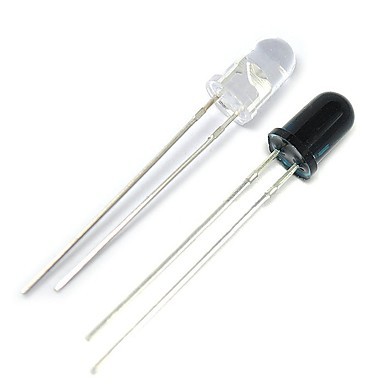

Рисунок 1. ИК -датчики

Что такое ИК -датчик?

Анонца ИК -датчик, или инфракрасный датчик, представляет собой небольшое электронное устройство, которое может почувствовать инфракрасная радиация- тип света, который ваши глаза не могут видеть, но часто отдается теплыми объектами.Эти датчики обычно используются во многих устройствах вокруг вас, например, функция экрана на вашем телефоне, когда вы на вызове, или у роботов, которые могут следовать за линией или избегать столкновения с стенами.Они играют большую роль в технологиях автоматизации и зондирования.

ИК -датчик работает, обнаружив инфракрасный свет либо излучается, либо отражается объектом.Например, если вы размахиваете рукой перед автоматическим нажатием или дозатором SOAP, это IR -датчик внутри, который замечает вашу руку и активирует устройство.Точно так же, когда что -то проходит через счетчик или грабитель проходит по лазерной линии, ИК -датчик может заметить разрыв в пути инфракрасного света и отправить сигнал для принятия действий - например, подсчет элемента или звучание тревоги.

ИК -датчики можно найти в двух общих формах: Датчики близости и контрастные датчикиПолемДатчики близости часто используются в телефонах и автоматических дверях.Они обнаруживают, насколько близко объект, и реагируют соответственно.Контрастные датчики используются в роботах, особенно линейные роботы, чтобы помочь им обнаружить черные линии на белой поверхности или наоборот.

Эти датчики не просто умны-они просты и экономичны, что делает их популярными как в небольших гаджетах, так и в более крупных машинах.Они тихо помогают устройствам понять окружающую среду, делая наши повседневные инструменты более отзывчивыми и интерактивными.

ИК -светодиодная диаграмма

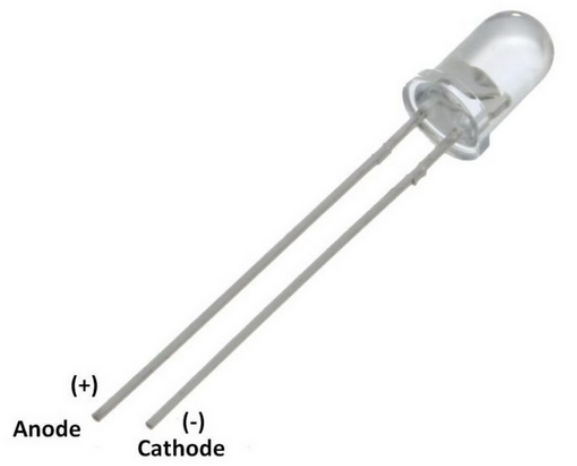

Рисунок 2. Светодиодная диаграмма IR

А схема кондиционера ИК -светодиода довольно просто, но понимание, что важно, когда вы работаете с цепями.ИК -светодиод обычно имеет два булавки, как обычный светодиод.Одна булавка - это анод (положительный) а другой - Катод (отрицательный). Зная, какой вывод поможет вам правильно подключить его в цепь, так что он работает, как и ожидалось.

А анод обычно более длинная булавка, и вот куда идет положительное напряжение.А катод, что обычно более короткий булавка, подключается к земле или отрицательной стороне вашего источника питания.Иногда плоский край на корпусе светодиода также помогает идентифицировать сторону катода.

Внутри ИК -светодиода электричество течет от анода в катод.Если вы подключите булавки неправильно, светодиод не будет работать, потому что, как и все диоды, это позволяет току течь только в одном направлении.

Хотя свет, который он излучает невидимый для твоих глаз, это все еще работает и можно увидеть с помощью смартфон камераПолемСоединения штифтов просты, но должны быть правильными, особенно когда вы используете IR -светодиод в таких проектах, как Дистанционные управления, датчики препятствий или IR-системы связиПолем

Распознавая правильное расположение штифта и правильно подключив его, вы убедитесь, что Инфракрасный сигнал отправляется эффективно, позволяя ИК -датчику или приемнику на другой стороне определять и реагировать точно.

Как работает ИК -датчик?

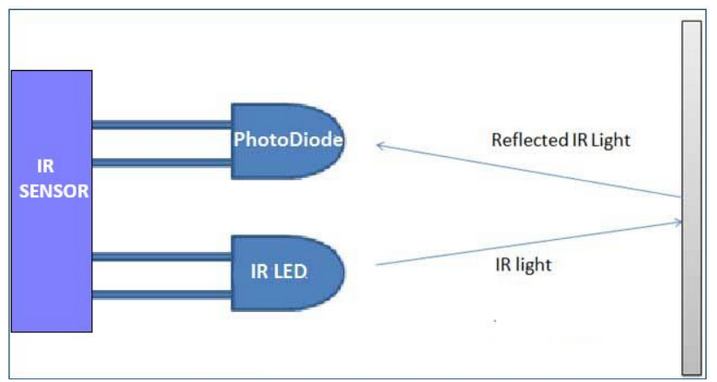

Рисунок 3. Принцип работы с датчиком датчика

Анонца ИК -датчик работает с помощью двух ключевых компонентов: IR LED и ФотодиодПолемЭти две части образуют пару, обычно называемую Optocoupler или фото-куплери они работают вместе, чтобы обнаружить инфракрасный свет.ИК -светодиод действует как излучатель, отправляя инфракрасные лучи, в то время как фотодиод приемник, поднимая отраженный или прямой ИК -свет.

Фотодиод предназначен для чувствительный к инфракрасному светуПолемКогда этот свет достигает фотодиода, он вызывает изменение в своем сопротивление и напряжениеПолемЧем больше света он получает, тем больше меняется напряжение.Это изменение используется для определения того, есть ли объект поблизости или что -то перемещалось перед датчиком.Это простой, но надежный способ отслеживать объекты без необходимости их трогать.

Есть два распространенных способа что ИК -датчик может обнаружить этот свет -Прямая заболеваемость и косвенная заболеваемостьПолемВ Прямая заболеваемостьИК -светодиод и фотодиод размещены лицом друг к другу, без каких -либо препятствий между ними.Инфракрасный свет проходит прямо от светодиода в фотодиод.Если объект прерывает этот путь, датчик замечает падение полученного света и отправляет сигнал.

В косвенная заболеваемость, как светодиод, так и фотодиод расположены рядом.Когда объект находится перед ними, ИК -свет от светодиода отскакивает от объекта и отражает Вернуться в фотодиод.Количество возврата света зависит от того, насколько близко объект -более близкие объекты отражают больше светаПолем

Этот простой принцип работы используется во многих устройствах вокруг вас.Например, в автоматических кранах ИК -датчик обнаруживает вашу руку, используя отраженный свет.В системах безопасности это может почувствовать, если кто -то пройдет мимо.А в роботах это помогает машине избежать сталкиваться с вещами.Это небольшая система, но она играет большая роль в создании устройств более умными и отзывчивымиПолем

ИК -приемник и светодиоды передатчика

В инфракрасной коммуникации есть два основных компонента: ИК -передатчик и IR -приемник светодиодПолемЭто особые типы Светодиоды диоды это тоже Отправить или обнаружить Невидимые инфракрасные сигналы.Несмотря на то, что они выглядят маленькими и простыми, они используются в широком спектре повседневных устройств, особенно в Системы дистанционного управленияПолем

А ИК -передатчик светодиод это та часть, что посылает инфракрасный светПолемЭтот свет не виден человеческому глазу, но он несет сигналы от одного устройства на другое.Например, когда вы нажимаете кнопку на дистанционном управлении телевизора, это IR -передатчик в передней части пульта дистанционного управления, который издает сигнал.Эти сигналы обычно отправляются в определенной шаблоне или коде, который понимает приемное устройство.

С другой стороны, ИК -приемник светодиод это та часть, что обнаруживает эти сигналыПолемОн часто встречается внутри телевизоров, музыкальных систем или других устройств, которые реагируют на дистанционные управления.Этот компонент есть чувствительный к инфракрасному свету и работает в определенном частотном диапазоне, чтобы убедиться, что он реагирует только на сигналы, предназначенные для него.В некоторых системах, когда получен сигнал, приемник может Слегка светится или дать небольшой видимый индикацию света, показывая, что сигнал был поднят.

Проще говоря, ИК -передатчик отправляет инструкциии ИК -приемник ловит и обрабатывает ихПолемОни работают вместе, как посланник и слушатель, позволяя устройствам общаться без какой -либо физической связи.Эта установка не ограничивается только пультами - она ​​также используется в беспроводные датчики, сигналы тревоги и передачи данных, делая это тихой, но мощной частью современной электроники.

Обзор модуля ИК -датчика

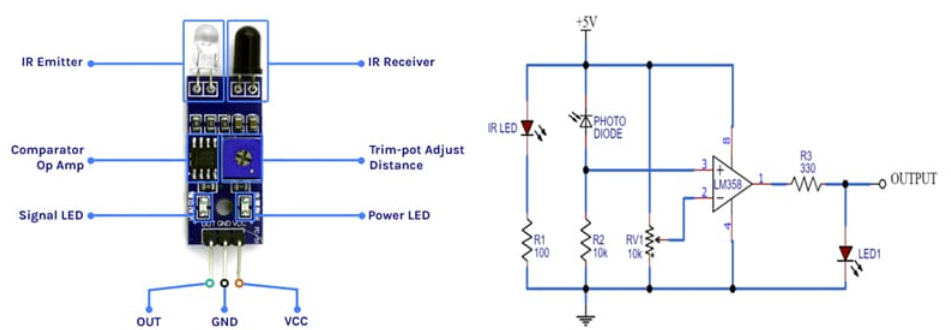

Рисунок 4. ИК -датчик модуль с цепью

Анонца ИК -датчик модуль это небольшая, готовая к использованию электронную единицу, которая помогает обнаружить инфракрасные сигналы и преобразовать их в полезные электрические сигналы.Это больше, чем просто ИК -светодиод или фотодиод сам по себе - он объединяет несколько частей, чтобы упростить и надежное обнаружение.Эти модули используются в широком диапазоне электроники, особенно там, где необходимы зондирование и автоматические ответы.

Внутри типичного модуля ИК -датчика вы обычно найдете ИК -приемник светодиод , а усилитель сигналаи а схема демодулятораПолемИК -приемник обнаруживает инфракрасный свет, особенно тот, который отправляется в определенных схемах, например, от дистанционного управления или датчиков близости.А усилитель повышает этот слабый сигнал, так что с ним легче работать, и демодулятор Помогает очистить и обрабатывать сигнал, удаляя любой дополнительный шум или фоновые помехи.

ИК -сенсорные модули встречаются во многих повседневных целях.Вы можете увидеть их в Телевизоры, кондиционеры, автоматическое освещениеи даже в роботыПолемОни обычно используются для Дистанционные управления, определение движения, отслеживание линий и обнаружение объектаПолемПоскольку они становятся полным пакетом, они экономят время и усилия при создании электронных проектов или устройств.

Эти модули также бывают разных стилей - некоторые базовый и просто обнаружите, присутствует ли что -то, в то время как другие больше передовой и включайте такие функции, как регулируемая чувствительность, цифровой выход и даже измерение расстояния.Некоторые версии предназначены для Подключитесь непосредственно к микроконтроллерам, как Arduino или Raspberry Pi, что делает их идеальными для обучения и DIY Electronics.

В целом, модули ИК -датчиков делают работу с инфракрасной технологией гораздо большей удобный, позволяя устройствам автоматически реагировать на передвижение, препятствия или команды удаленного управления.Независимо от того, создаете ли вы простой гаджет или более сложный робот, эти модули предлагают надежный и простой способ внести чувствительность ИК в ваш проект.

Типы ИК -датчиков

Инфракрасные (ИК) датчики бывают разных типов, и каждый из них создан для определенной цели.Некоторые предназначены для обнаружения движения, другие предназначены для измерения температуры или чувства близлежащих объектов.В то время как все они работают с инфракрасным светом, как они это делают и что они используют, может немного различаться.Ниже вы найдете четкое и простое объяснение наиболее распространенных типов ИК -датчиков, чтобы вы могли понять, что делает каждый и где он обычно используется.

Пассивный инфракрасный (PIR) датчик

А Пассивный инфракрасный (PIR) датчик работает, обнаружив изменения в инфракрасное излучение естественным образом испускается теплыми предметами, как люди и животные.Он не посылает самого света.Вместо этого он тихо ждет и наблюдает за изменениями температуры в той области, которую она мониторинг.Когда кто -то движется поблизости, датчик поднимает сдвиг в инфракрасных уровнях и реагирует - часто включает что -то, как свет или тревога.Вы часто найдете датчики PIR в Активируемое движением освещение, системы безопасности и автоматические двериПолемОни простое, энергоэффективное и хорошо Для областей, где движение является ключевым триггером.

Отражающий ИК -датчик

А Отражающий ИК -датчик Включает в себя ИК -светодиод, который посылает инфракрасный свет и фототранзистор или фотодиод, расположенный рядом с ним.Когда объект приближается к датчику, некоторые инфракрасные свети отскочите от объекта и поднимается приемником.Затем датчик использует этот отраженный свет, чтобы определить, находится ли что -то поблизости.Они широко используются в роботы, особенно линейные следов, где датчик ищет контраст между легкими и темными поверхностями.Вы также можете увидеть их в Беспланочные переключатели, дозаторы мыла и системы обнаружения препятствийПолемОни полезны, когда вам нужно знать, что что -то близко, без необходимости физического контакта.

Трансмиссивный ИК -датчик

В Трансмиссивный ИК -датчик, IR LED и детектор сталкивается друг с другом, обычно с разрывом между ними.Светодиод посылает постоянный луч инфракрасного света, и до тех пор, пока ничего нет, свет достигает приемника.Когда объект проходит через зазор и блокирует луч, датчик быстро замечает разрыв и посылает сигнал.Эти датчики полезны для Счетчики предметов, датчики игровых автоматов и другие системы где вам нужно отслеживать объекты, проходящие мимо определенного момента.Они точны и отлично подходят для промышленные машины или конвейерные ленты где предметы необходимо подсчитать или проверять, когда они проходили мимо.

ИК -датчик близости

Анонца ИК -датчик близости Работает, отправив небольшой импульс инфракрасного света, а затем проверив, сколько из этого света отскакивают назад ПолемЧем ближе объект, тем сильнее отражение.Если поблизости нет ничего, свет не вернется, и датчик знает, что область ясна.Эти датчики очень распространены в смартфоны (как выключение экрана, когда у вас рядом с ухом), автоматические дозаторы и маленькие роботы Это необходимо, чтобы не наткнуться на вещи.Они просты в использовании и быстро реагируют, что делает их идеальными для приложений без ощущения или базовой навигации.

ИК -датчик температуры

Анонца ИК -датчик температуры Не нужно вступать в контакт с тем, что он измеряет.Вместо этого он поднимает инфракрасная радиация излучается объектоми на основании этого, он вычисляет температуру поверхности.Этот вид датчика часто используется в Промышленные настройки, системы кондиционирования воздуха и медицинские инструменты Как бесконтактные термометры.Это особенно полезно в ситуациях, когда прикосновение к объекту не безопасно или возможно.Чтение происходит быстро и на расстоянии, что удобно как в повседневных, так и в профессиональных условиях.

ИК -спектроскопический датчик

Анонца ИК -спектроскопический датчик более продвинутый и используется для учебные материалы Сия на них инфракрасный свет и увидев, как реагирует свет.Различные материалы поглощают или отражают определенные части инфракрасного света, и этот шаблон помогает определить, из чего изготовлен материал.Эти датчики часто используются в Лаборатории, медицинское оборудование и мониторинг окружающей среды Проанализировать химические вещества, обнаружить вещества или понять, насколько чистый образец.Хотя они могут звучать сложным, они играют большую роль в предоставлении точных данных о веществах без необходимости физического изменения их.

ИК -датчик визуализации

Анонца ИК -датчик визуализации используется в таких устройствах, как тепловые камеры и Системы ночного виденияПолемВместо того, чтобы просто ощущать свет или температуру в одной точке, эти датчики могут забрать инфракрасное излучение по обширной области и превратить его в картину.Изображение часто показывает тепло различия Используя затенение цвета, что облегчает точке зрения, чтобы обнаружить горячие или холодные участки.Они используются в Безопасность, пожаротушение, инспекции строительства и медицинская визуализацияПолемНапример, они могут найти утечки тепла в стене или обнаружить чье -то присутствие в полной темноте.Это мощный способ увидеть, что обычно невидимо для человеческого глаза.

Каждый из этих типов ИК -датчика приносит что -то другое в таблицу.Работаете ли вы над простым проектом DIY, создаете робота или проектируете интеллектуальную систему, выбор правильного датчика зависит от Что вы хотите обнаружить и Как вы хотите это обнаружитьПолемЗнание этих типов дает вам прочную отправную точку, чтобы выбрать датчик, который наилучшим образом соответствует вашим потребностям.

Идеи проекта светодиодного датчика

Есть много забавных и практических способов использовать ИК -датчики и ИК -светодиоды в реальных проектах.Эти идеи полезны не только для изучения того, как работают инфракрасные технологии, но и помогают в создании интеллектуальных систем для домов, школ и даже промышленных пространств.Ниже приведены восемь интересных идей проекта, каждая из которых объясняется четким и простым способом помочь вам понять, как они работают и где их можно использовать.

Датчик близости

Этот проект использует Рефлексивный косвенный принцип заболеваемостиПолемАнонца ИК -светодиод посылает свети когда объект приближается, свет отражается в Фотодиод, который затем обнаруживает его.Чем ближе объект, тем больше света отражается и чем сильнее сигнал.

Это тот же метод, который использовался в смартфоныПолемНапример, во время телефонного звонка ваш экран выключается, когда телефон находится близко к уху.Это датчик близости на работе.Вы можете создать свою собственную версию этого датчика для управления без ощущения или обнаружения препятствий в маленькой робототехнике.

Линия после робота

В этом проекте ИК -датчики используются для помощи роботу Следуйте по пути или линии нарисовано на земле.Обычно это делается путем размещения Черная лента на белой поверхностиПолемИК -датчик обнаруживает контраст между двумя цветами. Белый отражает ИК -свет, в то время как черный впитывает егоПолем

Датчик отправляет эти данные на микроконтроллер, который решает, должен ли робот повернуться, двигаться вперед или останавливаться.Эти роботы популярны в школах и семинарах для начинающих робототехников.Это отличный способ узнать, как датчики и программирование работают вместе.

Счетчик предмета

Этот проект работает с использованием Прямая заболеваемостьПолемИК -светодиод и фотодиод расположены напротив друг друга.Когда объект проходит между ними, он блокирует ИК -свети датчик обнаруживает прерывание.

Каждый раз, когда предмет блокирует свет, счетчик увеличивается на один.Это полезно в фабрики или производственные линии Подсчитать продукты, когда они двигаются по конвейерной ленте.Вы можете отобразить счет, используя Светодиоды, семисегментные дисплеи или ЖК-экраныПолем

Грабитная система тревоги

Этот проект также основан на Прямая заболеваемостьПолемА ИК -светодиод и фотодиод установлены на противоположных сторонах дверного проема или входа.Когда луча ИК -света непрерывно, система молчит.Если кто -то Проходит и ломает луч, датчик запускает тревогаПолем

Эта простая настройка используется в Домашняя безопасность, офисы и даже музеи Чтобы защитить ценные предметы.Это рентабельный способ создать основную, но эффективную систему безопасности.

ИК -музыкальный отправитель и приемник

В этом проекте ИК -технология используется для передавать аудиосигналы по беспроводной связиПолемИК -передатчик посылает музыкальные тона, которые получены ИК -приемником, размещенным в нескольких метрах.Затем сигналы преобразуются в звук, используя небольшой динамик или зуммер.

ИК -музыкальный передатчик обычно работает на 9 В батарея, в то время как приемник может использовать регулируемый источник питания 9–12 В.Это интересный способ понять передачу беспроводных данных и то, как IR можно использовать за пределами только обнаружения.

Веселье с ИК -датчиками

Этот проект сочетает в себе различные небольшие использования ИК -датчиков, таких как Обнаружение объекта, предотвращение препятствий и зондирование близостиПолемВы можете построить основные схемы, чтобы светодиоды включались, когда объект находится рядом или запускает звуки при обнаружении движения.

Это отлично подходит для экспериментов с тем, как ведут себя ИК-датчики в разных условиях и для получения практического опыта с Простая робототехника или задачи автоматизацииПолем

Беспроводная система безопасности PIR

В этом проекте вы используете Четыре датчика движения PIR, каждый размещен на другой стороне -спереди, сзади, слева и справа- контролировать всю область.Если движение обнаружено с любой стороны, система запускает аудио и визуальное оповещение.Это также говорит вам, в каком направлении появилось движение.

Эта установка идеально подходит для обеспечения комнаты или области, где вам нужно широкое покрытие.Это может быть применено в Домашняя безопасность, офисы или даже отдаленные зоны мониторинга.

Объект и инфракрасный детектор близости

В этом проекте цель состоит в том, чтобы обнаружить оба Наличие объекта и его расстояния с использованием ИК -датчиковПолемСхема может быть отрегулирована, чтобы действовать как Трекер пути, детектор препятствий или даже безжалостный переключательПолем

Это полезный многоцелевой проект, который показывает гибкость ИК -датчиков.Его Просто построить и поможет вам увидеть, как ИК -датчики могут адаптироваться к различным ролям в зависимости от настройки схемы.

Ключевые различия между ИК -датчиком и ИК -светодиодом

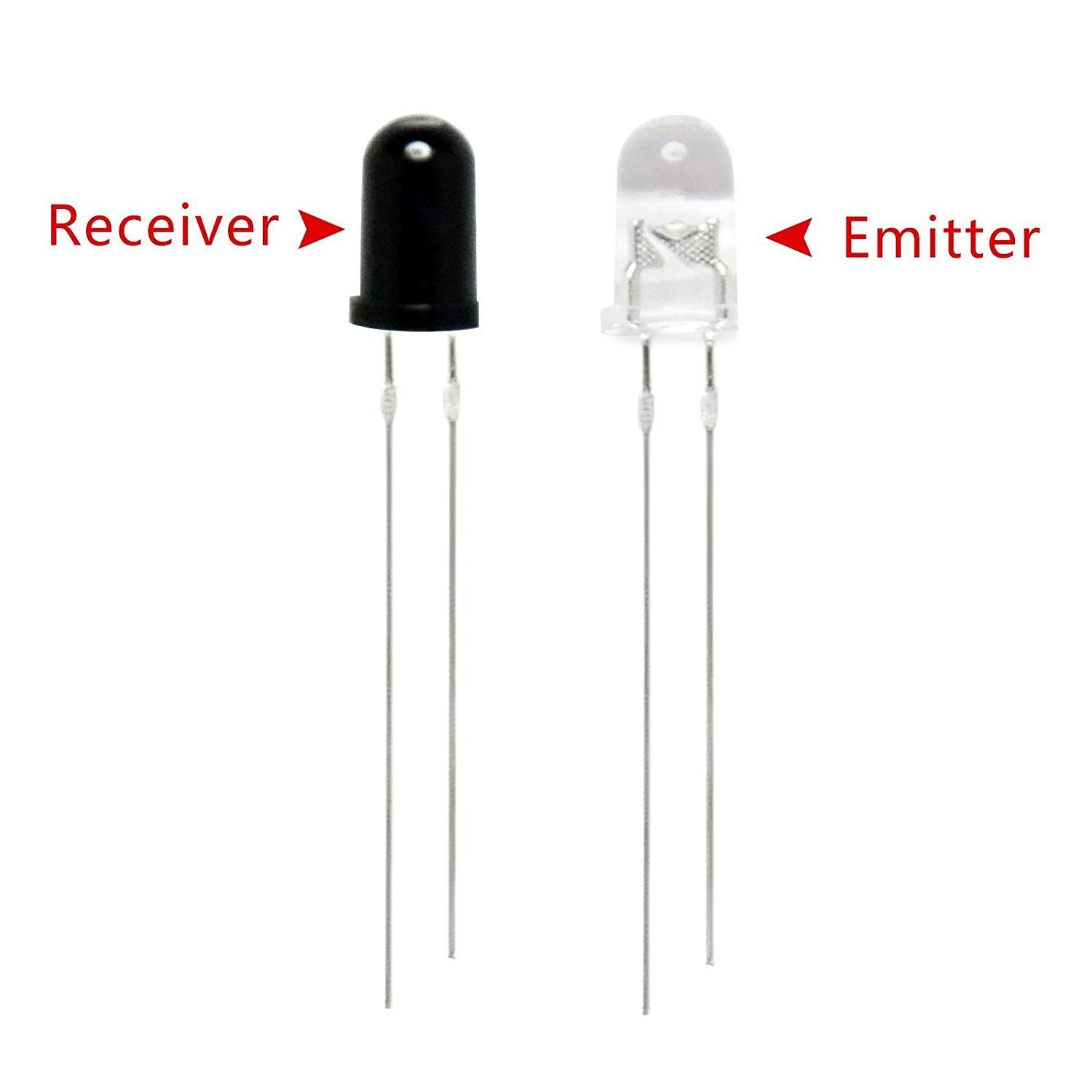

Рисунок 5. ИК -датчик и ИК -светодиод

Если вы только начинаете с электроники или работаете над своим первым проектом на основе инфракрасного основания, легко запутаться между ИК-датчиком и ИК-светодиодом.В то время как они оба имеют дело с инфракрасной радиацией, у них очень разные работы.Один используется для отправки сигналов, в то время как другой предназначен для их обнаружения.Понимание того, как каждый работает, поможет вам выбрать правильный компонент для вашей схемы или проекта.Давайте четко разберем его.

ИК -датчик

• функция

Анонца ИК -датчик это устройство, которое создано для Обнаружение инфракрасной радиации исходя из объекта или отскакивание от него.Это используется ощущать изменения В окружении, таком как человек, проходящий мимо него, близлежащий объект или даже температура поверхности.Если ваш проект должен ответьте, когда что -то присутствует или движетсяИК -датчик - это то, что вам нужно.

• Компоненты

ИК -датчик, как правило, включает в себя как ИК -светодиод (эмиттер), так и фотодиод или фототранзистор (приемник).ИК -светодиод посылает инфракрасный свет, а приемник поднимает возвратный свет.Если что -то мешает или отражает свет, датчик замечает изменение и отправляет сигнал.

• Принцип работы

ИК -датчики работают, контролируя инфракрасный свет - либо естественный вид, излучаемый теплыми телами (как в датчиках PIR) или отраженный свет от ИК -светодиодаПолемЕсли количество света, обнаруженное с помощью фотодиода, изменяется, датчик реагирует.Вот как он знает, когда есть движение или когда что -то рядом.

• Приложения

Вы найдете ИК -датчики в Автоматические двери, системы домашней безопасности, беззаботные краны, термометрыи даже в линейные роботыПолемОни полезны в любой ситуации, когда устройство должно отреагировать на движение, температуру или присутствие объекта.

IR LED

• функция

ИК-светодиод-это тип световодящего диода, который выделяет инфракрасный свет при питанииПолемЭтот свет не может быть замечен вашими глазами, но его подхватывают ИК -приемники и датчики.Если вашему проекту необходимо передавать сигналы или данные, IR -светодиод - это то, что вы будете использовать.

• Компоненты

ИК -светодиод сделан из полупроводниковый материалПолемОн имеет два булавки, как обычный светодиод, и позволяет току течь только в одном направлении.Когда ток протекает через него, это излучает свет в инфракрасном спектре вместо видимого света.

• Принцип работы

Как стандартный светодиод, IR светодиод работает, когда Электроны перемещаются через диод и энергию высвобожденияПолемНо вместо того, чтобы производить видимый свет, энергия выходит как инфракрасное излучение.Это делает его идеальным для приложений дистанционного управления и систем ИК -связи.

• Приложения

ИК -светодиоды используются в Телевизионные пульсы, системы безопасности, камеры Night Visionи даже Беспроводные аудио -передатчикиПолемВезде, где вам нужно отправлять информацию без проводов, вы часто находите в центре системы ИК -светодиоды.

Если вы создаете что -то, что нужно ответить Движение, температура или близлежащие объектыВ Используйте ИК -датчикПолемЕсли ваша цель - отправить сигнал, как удаленная команда или беспроводные данные, затем Используйте ИК -светодиодПолемОни часто работают вместе, но знание их уникальных ролей помогает вам принимать более умные дизайнерские решения для вашего проекта.

Заключение

ИК -датчики и ИК -светодиоды являются простыми, но мощными инструментами, которые помогают многим вашим повседневным устройствам работать умнее.Они позволяют машинам обнаруживать движение, следовать пути, подсчитывать объекты и даже общаться по беспроводной связи.Если вы изучаете базовую электронику или создаете интеллектуальную систему дома, эти компоненты просты в использовании и очень адаптируются.Это руководство показало, как они работают, где они используются, и как вы можете начать строить с ними.При правильной настройке вы можете создавать свои собственные проекты на основе ИК и увидеть эту технологию в действии.Самое приятное, что вам не нужно быть экспертом, чтобы начать работу.
