Почему выбирают Max208ecag для ваших проектов RS-232

MAX208ECAG-это умное решение для тех, кто хочет настроить надежную последовательную связь RS-232 без хлопот дополнительных частей или сложной проводки.Он работает на одном источнике питания +5 В и имеет встроенные зарядные насосы, поэтому вам не нужны громоздкие внешние конденсаторы.Со встроенной защитой от статического разряда это помогает обеспечить бесперебойную работу ваших устройств.Этот чип поддерживает четыре передачи и четыре канала приема и работает до скорости 120 кбит / с.Это солидный выбор для всего, от портативных инструментов до систем данных и промышленных настройков.Если вы создаете или обновляете систему, которая использует сигналы RS-232, этот чип может сделать процесс проще и более эффективным.

Каталог

Max208ECAG Обзор

А MAX208ECAG является частью надежного семейства MAX200E приемопередатчиков RS-232, предназначенных для работы с одним источником питания +5V.Он предлагает встроенную защиту ESD ± 15 кВ, что делает его твердым выбором для безопасной и стабильной связи с данными.Это устройство включает в себя четыре драйвера и четыре приемника, с легкостью обрабатывают сигналы RS-232 и V.28.Со встроенным заряженным насосом ему не нужны внешние конденсаторы для преобразования напряжения, что помогает сохранить пространство для платы и упрощает ваш дизайн.Он поддерживает ставки данных до 120 кбит/с и соответствует стандартам EIA/TIA-232E и CCITT V.28.MAX208ECAG поставляется в 24-контактном пакете и подходит для многих приложений, нуждающихся в надежной последовательной связи.

Хотите купить Max208ecag оптом?Свяжитесь с нами, чтобы проверить текущие запасы, время выполнения заказа и цены - мы здесь, чтобы помочь.

MAX208ECAG DENALING

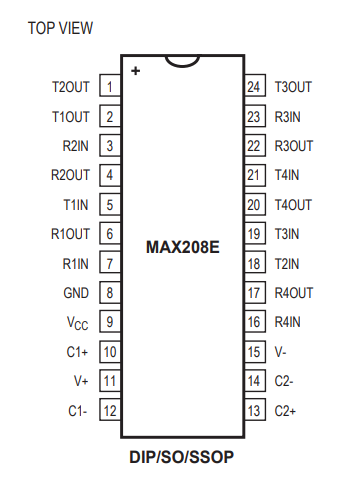

FIN -функции

Штифт №	Название вывода	Описание
1	T2out	Передавать выходной канал 2
2	T1out	Передавать выходной канал 1
3	R2in	Получить входной канал 2
4	R2out	Получить выходной канал 2
5	T1in	Передавать входной канал 1
6	R1out	Получить выходной канал 1
7	R1in	Получить входной канал 1
8	Гнездо	Земля
9	Венчурной	+5 В напряжение питания
10	C1+	Положительный терминал для крышки насоса заряда
11	V+	Выход заряда насоса (положительный)
12	C1–	Отрицательный терминал для крышки насоса заряда
13	C2+	Положительный терминал для крышки насоса заряда
14	C2–	Отрицательный терминал для крышки насоса заряда
15	V-	Выход заряда насоса (отрицательный)
16	R4in	Получить входной канал 4
17	R4out	Получить выходной канал 4
18	T2IN	Передавать входной канал 2
19	T3in	Передавать входной канал 3
20	T4out	Передавать выходной канал 4
21	T4in	Передавать входной канал 4
22	R3out	Получить выходной канал 3
23	R3in	Получить входной канал 3
24	T3out	Передавать выходной канал 3

MAX208ECAG CAD MODEL

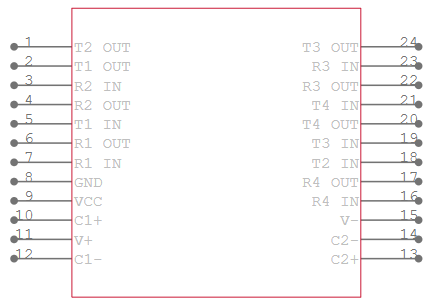

MAX208ECAG Символ

MAX208ECAG FOUTHPRINT

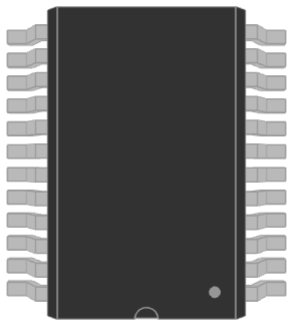

MAX208ECAG 3D -модель

Особенности MAX208ECAG

Встроенная защита ESD ± 15 кВ

Вы получаете сильную защиту ESD, встроенную прямо в устройство, помогая защищать вашу систему от повреждения от статического разряда без необходимости дополнительных компонентов.

Работает с синглом +5 В.

Благодаря встроенному зарядному насосу, Max208ECAG работает плавно по одному источнику питания +5 В.Нет необходимости в отдельной установке ± 12 В, что делает ваш дизайн проще и эффективнее.

Внешних конденсаторов не требуется

Зарядный насос работает без необходимости в больших внешних конденсаторах.Это помогает уменьшить количество деталей в вашем макете и сохраняет чистую и простую в управлении доску.

Компактный 24-контактный пакет SSOP

Его небольшой пакет SSOP позволяет сэкономить до 40% пространства для платы по сравнению со стандартными, поэтому пакеты.Это полезно, когда вы работаете с жесткими макетами или компактными корпусами.

Соответствует стандартам RS-232 и V.28

MAX208ECAG поддерживает надежную связь до 120 кбит / с и следует общим стандартам RS-232 и V.28.Вы можете использовать его во многих различных типах оборудования, не беспокоясь о совместимости.

MAX208ECAG Технические спецификации

Продукт Атрибут	Значение атрибута
Производитель	Максимальный интегрирован
Напряжение - поставка	4,5 В ~ 5,5 В.
Тип	Трансивер
Пакет устройства поставщика	24-Ssop
Ряд	-
Приемник гистерезис	500 мВ
Протокол	RS232
Пакет / корпус	24-ссоп (0,209 ", ширина 5,30 мм)
Упаковка	Трубка
Рабочая температура	-40 ° C ~ 85 ° C.
Количество водителей/приемников	4/4
Монтажный тип	Поверхностное крепление
Дуплекс	Полный
Скорость передачи данных	120 кбит / с
Базовый номер продукта	Max208

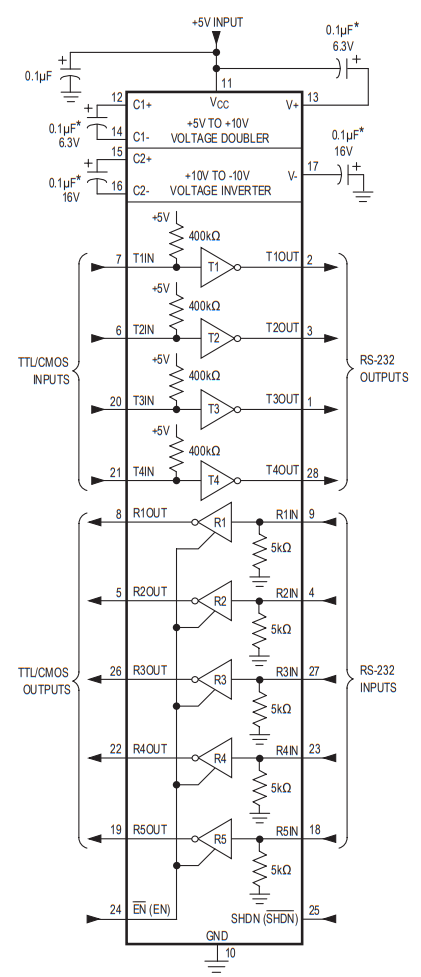

Схема схемы MAX208ECAG

Схема схемы MAX208ECAG показывает, как чип работает в качестве драйвера и приемника RS-232.Он требует одного входа +5 В и использует внутренние насосы заряда для генерации как положительных, так и отрицательных напряжений, необходимых для сигналов RS-232.Чип имеет четыре драйвера и четыре приемника.Драйверы (T1-T4) принимают входы уровня TTL или CMOS и конвертируют их в выходы уровня RS-232, в то время как приемники (R1-R4) делают противоположное, преобразуя входы RS-232 в выходы уровня TTL/CMOS.Конденсаторы подключены к булавкам насоса заряда (C1+, C1–, C2+, C2–), чтобы помочь при преобразовании напряжения.Выводы EN и SHDN позволяют управлять работой чипа или поместить его в режим выключения, чтобы сохранить питание.В целом, этот IC помогает подключить микроконтроллер или цифровую систему к устройствам RS-232, таким как компьютеры, модемы или последовательные датчики, используя только один источник питания.

Приложения Max208Ecag

Оборудование с батарейным питанием

MAX208ECAG-отличный выбор для систем, управляемых аккумулятором.Он работает с единичным запасом +5 В и имеет низкие потребности в питании, помогая вашему устройству работать дольше на каждом заряде.

Ручное оборудование

Благодаря своему небольшому пакету и не нуждающимся в дополнительных конденсаторах, этот чип хорошо вписывается в компактные, ручные инструменты и устройства, где имеет значение для сохранения пространства.

Портативные диагностические инструменты

Для полевой диагностики и тестовых устройств Max208ECAG предлагает надежную передачу передачи данных в небольшом следе, что облегчает создание легких и портативных инструментов.

Промышленная автоматизация

Вы можете использовать это устройство в промышленных системах, где необходима надежная связь RS-232.Его сильная защита ESD и стабильная работа помогают в шумных средах.

Телекоммуникации

Этот чип поддерживает плавную передачу данных, что делает его полезным в телекоммуникационных приложениях, которые полагаются на сигналы RS-232 для настройки оборудования или управления.

Системы сбора данных

В настройках, где вам необходимо точное собрание и передачу данных, MAX208ECAG обеспечивает надежную обработку сигналов даже на более длинных кабелях.

Терминалы точки продажи

POS-системы часто полагаются на интерфейсы RS-232 для принтеров, сканеров и многого другого.MAX208ECAG помогает убедиться, что эти устройства остаются на связи и работают хорошо.

Схема размеров MAX208ECAG

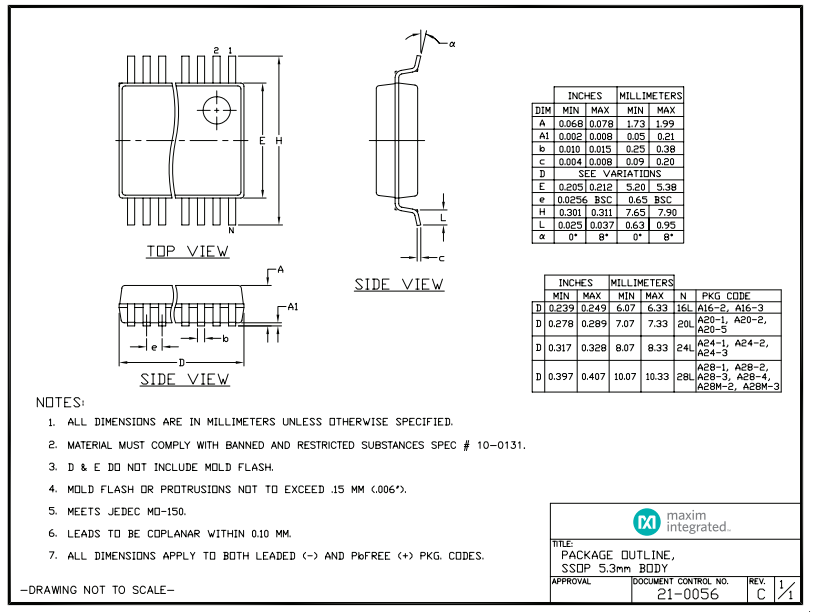

Размеры контура MAX208ECAG описывают физический размер и форму пакета чипа, что помогает при разработке макета печатной платы.В этом чипе используется SSOP (Shrink Small Package) с шириной 5,3 мм.Расстояние от кончика штифта до кончика штифта (размер D) варьируется в зависимости от версии, от около 6,6 мм до 10,33 мм.Высота тела (H) составляет от 7,65 до 7,90 мм, а толщина тела (а) составляет от 1,73 до 1,99 мм.Проводки находятся на расстоянии 0,65 мм, что означает, насколько далеко на расстоянии каждый штифт от следующего.Диаграмма также показывает длину штифта, ширину и общую форму, чтобы помочь производителям поместить его на доску.Все значения приведены как в дюймах, так и в миллиметрах, что облегчает использование в разных регионах.Это гарантирует, что чип подходит правильно и работает плавно в электронных конструкциях.

Преимущество и недостаток Max208ECAG

Преимущества

• Сильные и стабильные для промышленного использования

• Легко обрабатывает несколько водителей и приемников

• Хорошее качество сигнала с добавленным гистерезисом

• использует меньше мощности во время обычного использования

• Режим выключения 1 мкА с низкой мощью

Недостатки

• Работает только с поставкой +5 В

• Пакет может быть слишком большим для очень узких помещений

• Не идеально для высокоскоростных данных за пределами 120 кбит / с.

• Не включает встроенные конденсаторы, как некоторые другие модели

MAX208ECAG Альтернативы

Часть Число	Производитель	Ключевые функции	Использовать вариант/примечания
MAX208EAG	Analog Devices Inc./maxim Integrated	Те же спецификации, что и Max208ecag с поддержкой RS232, Полный дуплекс, 4/4 конфигурация драйвера/приемника, 24-SSOP.	Подходящая альтернатива Max208ECAG для серийного Передача данных в аналогичных средах.
MAX208CDWR	Техасские инструменты	Приемопередатчик RS232, 4 драйвера и 4 приемника, Полный дуплекс работает на уровне 120 кбит / с, 24-гоподобный пакет.	Лучше всего для менее экстремальных потребностей температуры (от 0 ° C до 70 ° C);более широкий формат пакета.
Max208ecag+t	Analog Devices Inc./maxim Integrated	Вариант ленты и катушки Max208ecag, те же функции в том числе полный дуплекс RS232 и 4/4 драйвера/приемника.	Разработано для автоматических настройки производства;Такая же электрическая Спецификации как max208ecag.
