FPGA и микроконтроллер: ключевые различия, которые вы должны знать

Работая над проектированием печатной платы, вы часто будете выбирать между FPGA и микроконтроллером в зависимости от потребностей вашей системы.В этой статье объясняется, что представляет собой каждый из них, как они работают, а также ключевые компоненты внутри них.Вы также увидите, чем отличаются их системные структуры и подходы к программированию.Поняв эти основы, вы сможете решить, какой из них лучше подходит для вашего проекта.

Каталог

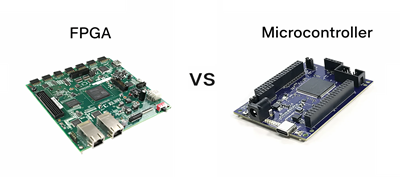

Рисунок 1. Обзор FPGA и микроконтроллера

Что такое FPGA и микроконтроллер?

Ан ПЛИС (Программируемая пользователем вентильная матрица) — это тип интегральной схемы, позволяющей настраивать цифровую логику после изготовления.Он широко используется при проектировании печатных плат, когда требуется индивидуальное поведение оборудования, например, создание параллельных путей обработки сигналов или специализированной логики управления.Вместо выполнения программных инструкций FPGA создает аппаратные схемы на основе вашего проекта.Это делает его подходящим для задач, требующих точного времени и гибкости на аппаратном уровне.В системе печатных плат он действует как программируемое логическое ядро, которое подключается к памяти, датчикам и интерфейсам связи.Используйте устройства FPGA для прямой реализации пользовательских цифровых систем на плате.

А микроконтроллер представляет собой компактную интегральную схему, предназначенную для выполнения запрограммированных инструкций по управлению электронными системами.Обычно он включает в себя процессор, память и интерфейсы ввода/вывода в одном кристалле, что делает его идеальным для встраиваемых приложений на печатных платах.Микроконтроллеры обычно используются для чтения входных данных, обработки данных и управления выходными данными, такими как светодиоды, двигатели или датчики.Они работают последовательно, следуя набору инструкций, написанных в программном обеспечении.В конструкции печатных плат они служат основным блоком управления многими устройствами: от простых гаджетов до сложных систем.Их простота и интеграция делают их популярным выбором для задач, ориентированных на управление.

Компоненты FPGA и микроконтроллера

Компоненты ПЛИС

• Логические блоки (конфигурируемые логические блоки – CLB)

Это основные строительные единицы FPGA, выполняющие цифровые операции.Каждый логический блок содержит таблицы поиска (LUT), триггеры и мультиплексоры.LUT используются для реализации функций комбинационной логики путем хранения таблиц истинности.Триггеры обеспечивают хранение последовательной логики и управления временем.Вместе эти элементы позволяют FPGA формировать собственные цифровые схемы.

• Программируемые межсоединения

Межсоединения — это пути маршрутизации, которые соединяют различные логические блоки внутри FPGA.Они позволяют сигналам перемещаться между логическими элементами в зависимости от сконфигурированной конструкции.Эти соединения являются гибкими и могут быть перепрограммированы для соответствия различным схемам схемы.Сеть маршрутизации гарантирует, что сигналы эффективно достигают правильных пунктов назначения.Эта структура позволяет создавать сложные схемы без фиксированной проводки.

• Блоки ввода/вывода (I/O)

Блоки ввода-вывода соединяют FPGA с внешними компонентами на печатной плате.Они обеспечивают связь с такими устройствами, как датчики, память и процессоры.Эти блоки поддерживают различные уровни напряжения и стандарты сигнализации.Их можно настроить как входные, выходные или двунаправленные порты.Такая гибкость обеспечивает плавную интеграцию с различными внешними системами.

• Блоки управления часами

Блоки управления часами контролируют время и синхронизацию внутри FPGA.Они генерируют и распределяют тактовые сигналы по разным частям чипа.Эти устройства могут включать в себя системы фазовой автоподстройки частоты (PLL) или системы автоподстройки частоты по задержке (DLL).Они помогают поддерживать стабильное время для надежной работы.Правильное управление тактовой частотой обеспечивает точную обработку данных во всем проекте.

• Встроенные блоки памяти (BRAM)

Это встроенные блоки памяти, используемые для временного хранения данных.Они обеспечивают быстрый доступ к часто используемым данным внутри FPGA.Блок оперативной памяти может быть настроен в разных размерах и режимах.Он поддерживает задачи буферизации, кэширования и обработки данных.Это снижает потребность во внешней памяти в некоторых конструкциях.

Компоненты микроконтроллера

• Центральный процессор (ЦП)

ЦП — это основной процессор, выполняющий инструкции.Он выполняет арифметические, логические и управляющие операции.ЦП считывает инструкции из памяти и обрабатывает их шаг за шагом.Он управляет потоком данных внутри системы.Это делает его основным контроллером микроконтроллера.

• Память (Flash, RAM, EEPROM)

Микроконтроллеры включают в себя различные типы памяти для хранения кода и данных.Флэш-память хранит программу постоянно.ОЗУ используется для временных данных во время выполнения.EEPROM используется для хранения небольших объемов энергонезависимых данных.Каждый тип играет определенную роль в работе системы.Вместе они обеспечивают надежную обработку данных.

• Таймеры и счетчики

Таймеры и счетчики используются для операций, основанных на времени.Они помогают генерировать задержки, измерять временные интервалы и контролировать периодические задачи.Эти компоненты важны для таких функций, как генерация сигнала ШИМ.Они также поддерживают подсчет событий и планирование.Это делает их полезными в системах управления и автоматизации.

• Порты ввода/вывода (GPIO)

Выводы GPIO позволяют микроконтроллеру взаимодействовать с внешними устройствами.Их можно настроить как вход или выход в зависимости от приложения.Эти порты считывают сигналы от датчиков или отправляют сигналы на исполнительные механизмы.Они поддерживают цифровую связь с другими компонентами.GPIO хороши для подключения к системе.

• Интерфейсы связи

Микроконтроллеры включают встроенные коммуникационные модули, такие как UART, SPI и I2C.Эти интерфейсы позволяют обмениваться данными с другими устройствами.Они поддерживают протоколы последовательной связи, обычно используемые во встроенных системах.Это позволяет подключаться к датчикам, дисплеям и другим контроллерам.Эти интерфейсы упрощают интеграцию системы.

Блок-схемы систем FPGA и микроконтроллеров

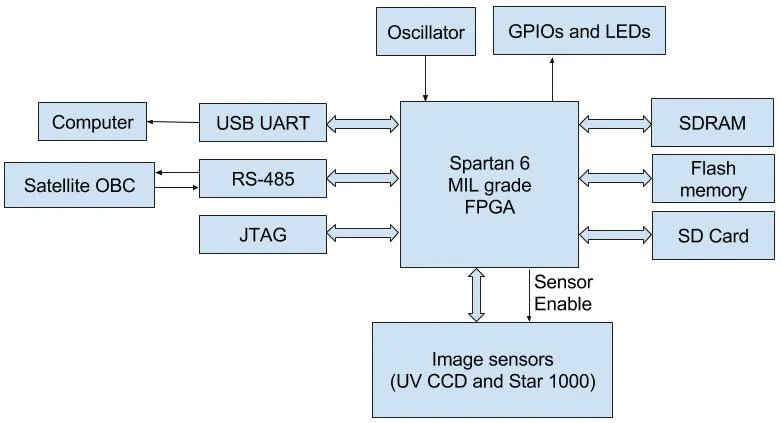

Рисунок 2. Блок-схема FPGA.

Блок-схема FPGA показывает центральное программируемое устройство, подключенное к множеству внешних компонентов через гибкие интерфейсы.Обычно он подключается к модулям памяти, таким как SDRAM и флэш-накопителям, для обработки данных.Коммуникационные интерфейсы, такие как UART, RS-485 и JTAG, позволяют взаимодействовать с внешними системами и инструментами отладки.Схема также включает входные/выходные соединения для датчиков и сигналов управления.Источник тактовой частоты обеспечивает сигналы синхронизации для обеспечения синхронизированной работы.Структура подчеркивает, как FPGA действует как центральный логический узел в системе.Он управляет потоком данных между периферийными устройствами без фиксированной внутренней архитектуры.

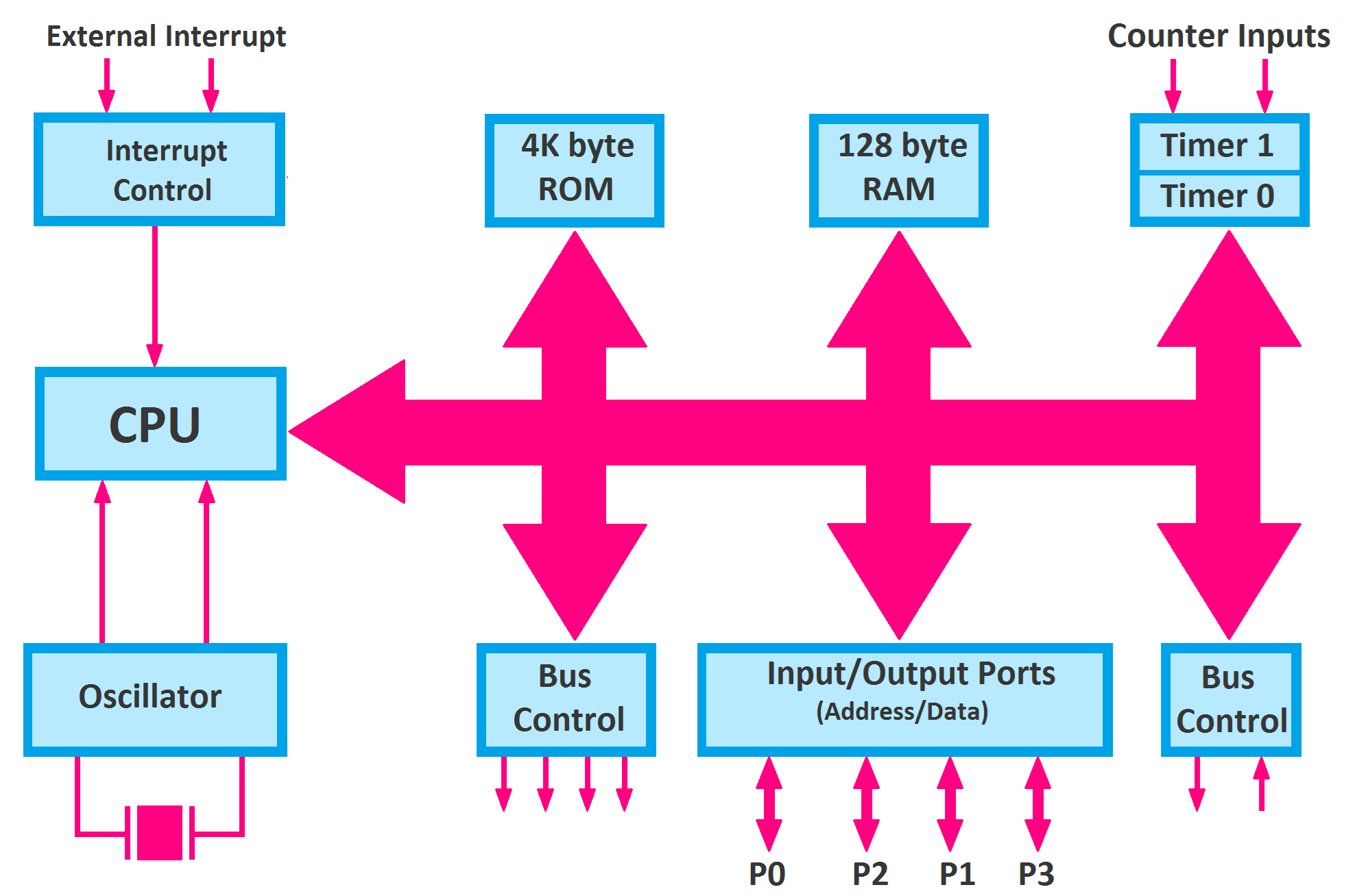

Рисунок 3. Блок-схема микроконтроллера.

На блок-схеме микроконтроллера показан централизованный процессор, подключенный к внутренней памяти и периферийным устройствам через систему шин.ЦП взаимодействует с ПЗУ и ОЗУ для выполнения и хранения инструкций.Порты ввода/вывода позволяют взаимодействовать с внешними устройствами, такими как датчики и дисплеи.Таймеры и счетчики обрабатывают операции, связанные с синхронизацией, внутри системы.Генератор обеспечивает тактовый сигнал, который управляет всей операцией.Управление прерываниями управляет обработкой внешних и внутренних событий.Эта структура представляет собой компактную и интегрированную систему, предназначенную для задач управления.

Преимущества и недостатки FPGA

Преимущества	Недостатки
Высокая гибкость Конфигурация аппаратного обеспечения позволяет создавать индивидуальные цифровые схемы.	Сложная конструкция процесс, требующий языков описания аппаратного обеспечения.
Поддерживает истину параллельная обработка для высокоскоростных операций.	Более высокая стоимость по сравнению с более простыми встроенными решениями.
Перепрограммируемый несколько раз для разных приложений.	дольше время разработки из-за проектирования и тестирования.
Справится сложные задачи обработки сигналов и данных.	Требуется специализированные инструменты и опыт.
Масштабируемый архитектура, подходящая для продвинутых систем.	Высшая мощность расход в некоторых конструкциях.

Преимущества и недостатки микроконтроллеров

Преимущества	Недостатки
Низкая стоимость и широко доступен для многих приложений.	Ограниченный вычислительная мощность для сложных задач.
Легко программировать используя общие языки, такие как C/C++.	Последовательный выполнение ограничивает параллельную обработку.
Интегрированный компоненты уменьшают потребности во внешнем оборудовании.	Ограниченная память по сравнению с более крупными системами.
Низкая мощность потребление подходит для портативных устройств.	Менее гибкий аппаратная конфигурация.
Быстрое развитие цикл для встраиваемых систем.	Производительность зависит от фиксированной архитектуры.

Сравнение кода: программирование FPGA и микроконтроллера

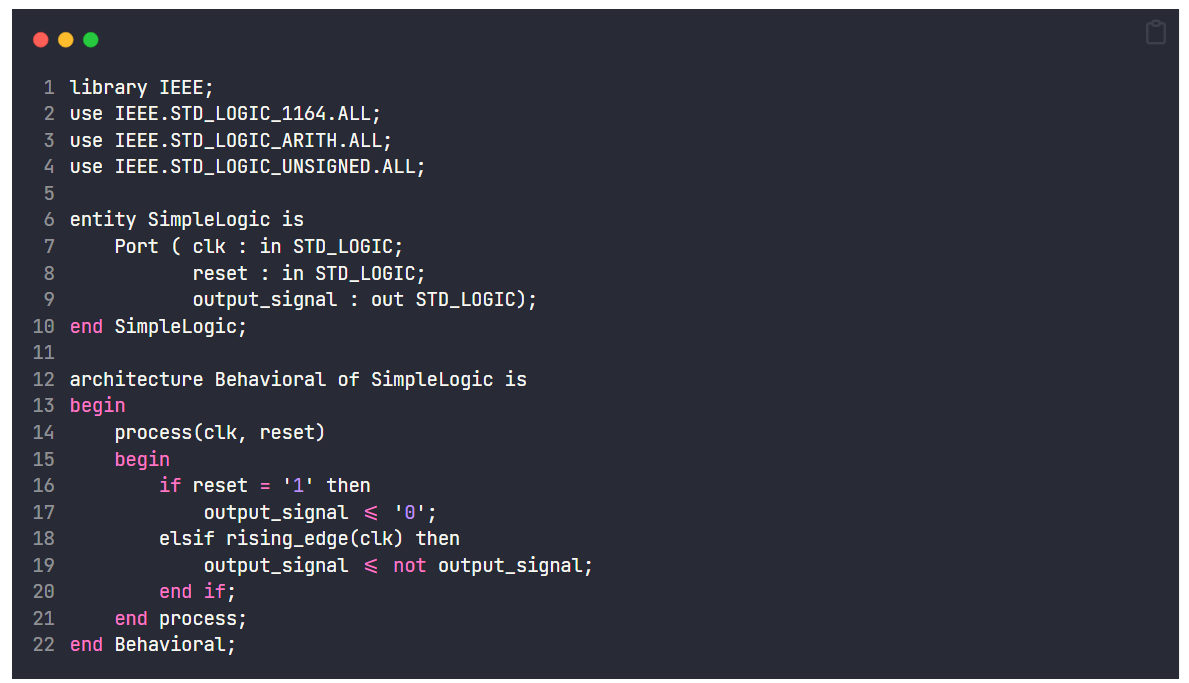

В примере кода FPGA используется язык описания оборудования, такой как VHDL, для определения поведения схемы.Вместо написания инструкций код описывает, как сигналы изменяются и взаимодействуют.Он определяет входы, выходы и то, как система реагирует на тактовые сигналы.Структура включает в себя объекты и архитектуры для организации проектирования.Блок процесса управляет обновлением сигналов на основе таких событий, как фронты тактового сигнала.Этот подход моделирует поведение оборудования напрямую, а не выполняет последовательные команды.Это позволяет создавать собственную цифровую логику внутри FPGA.

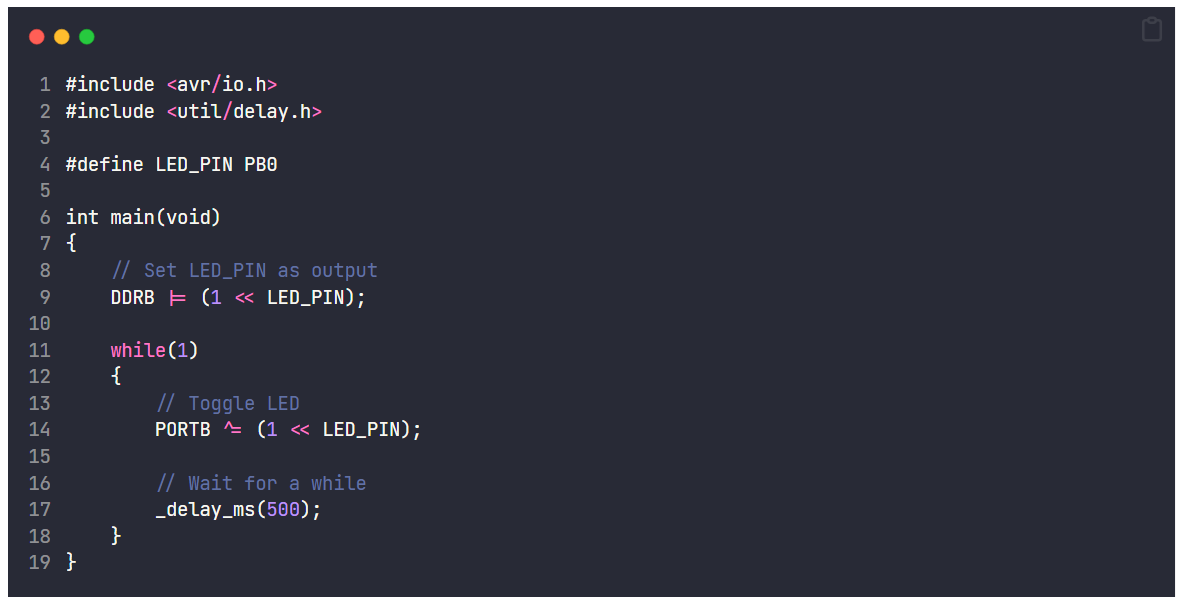

В примере кода микроконтроллера используется язык программирования, такой как C, для пошагового выполнения инструкций.Он начинается с настройки аппаратных регистров и определения конфигурации контактов.Основная функция работает непрерывно, выполняя задачи в цикле.Инструкции управляют выходами, например включают и выключают светодиод.Функции задержки используются для создания временных эффектов.Этот подход следует модели последовательного выполнения.Он прост и широко используется для программирования встроенных систем.

Применение FPGA и микроконтроллеров

1. Системы промышленной автоматизации

FPGA используются для управления и обработки сигналов в промышленных машинах.Они обрабатывают высокоскоростные данные и требуют точного времени.Микроконтроллеры управляют датчиками, двигателями и логикой управления в системах автоматизации.Вместе они обеспечивают надежную и эффективную работу.Эта комбинация улучшает производительность и контроль системы.

2. Бытовая электроника

Микроконтроллеры широко используются в таких устройствах, как стиральные машины, телевизоры и пульты дистанционного управления.Они эффективно управляют пользовательскими вводами и системными функциями.FPGA используются в современных устройствах, требующих быстрой обработки данных, таких как блоки обработки видео.Эти приложения выигрывают от компактной и эффективной конструкции.Обе технологии поддерживают современные электронные продукты.

3. Системы связи

FPGA используются в сетевом оборудовании для маршрутизации данных и обработки сигналов.Они поддерживают высокоскоростные протоколы связи.Микроконтроллеры выполняют функции управления и мониторинга в устройствах связи.Эти роли обеспечивают стабильную и эффективную передачу данных.Это важно в современной коммуникационной инфраструктуре.

4. Медицинское оборудование

Микроконтроллеры управляют функциями таких устройств, как кардиомониторы и инфузионные насосы.Они обеспечивают надежную и маломощную работу.FPGA используются в системах обработки изображений для быстрой обработки данных.Эти приложения требуют точности и надежности.Обе технологии поддерживают системы здравоохранения.

5. Автомобильные системы

Микроконтроллеры управляют блоками управления двигателем, датчиками и системами безопасности.Они обеспечивают эффективную работу автомобиля.FPGA используются в передовых системах помощи водителю для обработки данных.Эти системы повышают безопасность и производительность.Автомобильная электроника в значительной степени зависит от обеих технологий.

6. Аэрокосмическая промышленность и оборона

FPGA используются для высокоскоростной обработки данных и систем безопасной связи.Они поддерживают сложные задачи анализа сигналов и управления.Микроконтроллеры выполняют функции мониторинга и управления во встроенных системах.Эти приложения требуют высокой надежности и точности.Обе технологии играют ключевую роль в критически важных системах.

FPGA против микроконтроллера против CPLD

Особенности	ПЛИС	Микроконтроллер	CPLD
Логические ресурсы	От ~10 тыс. до >10 млн. логические вентили (или LUT)	Не применимо (на базе процессора)	от ~1 тыс. до ~100 тыс. ворота
Тактовая скорость	От ~50 МГц до 500+ МГц (зависит от конструкции)	от ~1 МГц до 600 МГц (типичные микроконтроллеры)	от ~50 МГц до 200 МГц
Стиль обработки	Истинная параллель аппаратное исполнение	Последовательный выполнение инструкции	Ограниченная параллель логика
Конфигурация Метод	На базе SRAM/Flash битовый поток загружается при запуске	Прошивка сохранена во флэш-памяти	Энергонезависимый конфигурация (EEPROM/Flash)
Программирование Язык	VHDL, Верилог (ЛПВП)	Си, С++, Ассемблер	VHDL, Верилог
Внутренняя память	Блок оперативной памяти: ~10 КБ до нескольких МБ	Флэш-память: ~8 КБ–2 МБ, ОЗУ: ~2–512 КБ	Очень ограничено (эквивалент нескольких КБ)
Контакты ввода/вывода	~50–1000+ настраиваемые входы/выходы	~6–200 GPIO булавки	~30–500 входов/выходов
Мощность Потребление	От ~1 Вт до 10+ Вт (зависит от размера/дизайна)	от ~1 мВт до 500 мВт	от ~10 мВт до 1 Вт
Время загрузки	мс в секунды (требуется загрузка конфигурации)	мкс в мс (моментально из Флэша)	Мгновенный (энергонезависимый)
Вход в дизайн	Аппаратная схема определение	Программное обеспечение развитие	Логический дизайн (проще, чем FPGA)
Внешний Компоненты	Часто требуется внешняя память (DDR, Flash)	Минимальный (обычно автономный)	Минимальный внешний компоненты
Реконфигурация	Полностью перепрограммируемый, неограниченное количество циклов	Перепрограммируемый прошивка	Перепрограммируемый но ограниченный размер
Типичное использование Масштаб	Высокая сложность цифровые системы	Малый и средний встроенные системы	Малый контроль и логика интерфейса
Развитие Цикл	От недель до месяцев	От дней до недель	От дней до недель

Заключение

FPGA и микроконтроллеры различаются в основном по способу обработки данных: FPGA предлагают параллельное аппаратное выполнение, а микроконтроллеры полагаются на последовательное программное управление.Их внутренние компоненты, системные структуры и методы программирования отражают эти различия, что делает каждый из них подходящим для конкретных приложений.FPGA превосходно справляются с высокоскоростными настраиваемыми логическими задачами, а микроконтроллеры идеально подходят для экономичных и ориентированных на управление проектов.Вместе они играют важную роль в таких отраслях, как автоматизация, связь, автомобилестроение и системы здравоохранения.
