Способы крепления радиатора к печатным платам и руководство по выбору

Радиаторы помогают контролировать нагрев при проектировании печатных плат и обеспечивать безопасную работу электронных компонентов.Из этой статьи вы узнаете, что такое радиатор, почему важен способ его крепления и как работают различные методы монтажа.Вы также изучите основные типы методов крепления, используемых в печатных платах.Поняв это, вы сможете улучшить свою конструкцию и предотвратить проблемы с перегревом.

Каталог

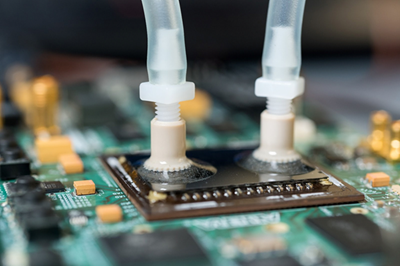

Рисунок 1. Радиатор печатной платы

Что такое радиатор в дизайне печатных плат?

Радиатор — это металлический компонент, обычно изготовленный из алюминия или меди, который помогает отводить тепло от электронных частей на печатной плате.Он работает, поглощая тепло от устройства, такого как микросхема или транзистор, и распространяя его в окружающий воздух.Этот процесс поддерживает температуру компонента в безопасном диапазоне и предотвращает перегрев.Радиаторы важны в мощных цепях, где накопление тепла может снизить производительность или повредить детали.Проще говоря, радиатор действует как канал охлаждения, который защищает и продлевает срок службы электронных устройств.

Почему важны методы крепления радиатора?

Способ крепления радиатора к печатной плате напрямую влияет на то, насколько хорошо тепло передается от компонента.Хорошее крепление обеспечивает прочный тепловой контакт, позволяя теплу эффективно перемещаться от устройства к радиатору.Плохое крепление может привести к образованию воздушных зазоров, которые снижают эффективность охлаждения и приводят к перегреву.Способ крепления также влияет на механическую стабильность, особенно в условиях вибрации или движения.Кроме того, это влияет на долговременную надежность, так как слабое крепление со временем может ослабнуть.Правильное крепление поддерживает постоянное давление и контакт, что повышает термический КПД.В целом, выбор правильного метода положительно влияет как на производительность, так и на долговечность конструкции печатной платы.

Типы способов крепления радиаторов к печатным платам

Термолента (клеевые прокладки)

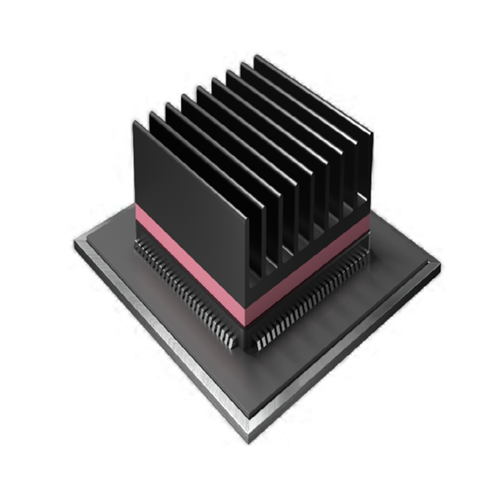

Рисунок 2. Термолента

Термолента — это двусторонняя клейкая прокладка, предназначенная для крепления радиатора непосредственно к компоненту и одновременно способствующая передаче тепла.Он работает, заполняя небольшие воздушные зазоры между поверхностями, улучшая тепловой контакт без необходимости использования винтов или зажимов.Этот метод очень прост в использовании, так как требует только снятия пленки и наклеивания подушечки на поверхность.Он обычно используется в маломощной электронике, где выделение тепла умеренное.Термолента также обеспечивает электрическую изоляцию, что может быть полезно в чувствительных цепях.Однако его прочность сцепления и тепловые характеристики ограничены по сравнению с более продвинутыми методами.Как показано на рисунке, он создает простое и четкое соединение между радиатором и чипом.

Термический клей (эпоксидная смола)

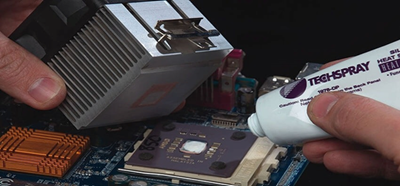

Рисунок 3. Термоклей

Термоклей — это тип клея, который прочно связывает радиатор с компонентом, обеспечивая при этом эффективный отвод тепла.Обычно он изготавливается из эпоксидной смолы, смешанной с теплопроводящими материалами для улучшения теплопередачи.После нанесения и отверждения он образует прочное и долговечное соединение, не требующее дополнительного оборудования.Этот метод полезен в конструкциях, где пространство ограничено или механические крепления непрактичны.Он также обеспечивает лучшую теплопроводность, чем простые клейкие подушечки.Однако после установки его трудно снять, что может затруднить ремонт или доработку.На рисунке показано, как клей наносится непосредственно на поверхность чипа перед установкой радиатора.

Механические крепления (винты и стойки)

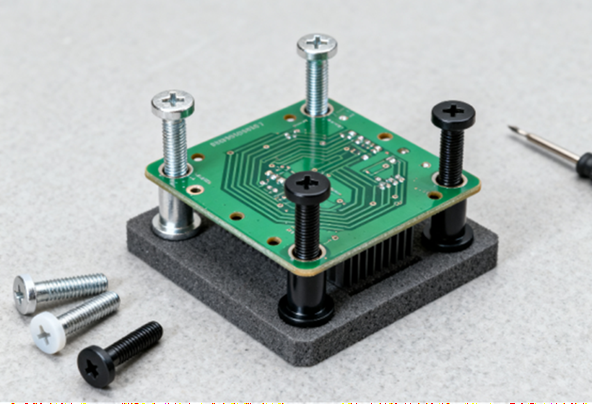

Рисунок 4. Винты и стойки

В механических креплениях используются винты, болты или стойки для надежного крепления радиатора к печатной плате или компоненту.Этот метод обеспечивает прочную физическую поддержку и поддерживает прочный контакт между поверхностями для эффективной передачи тепла.Он широко используется в устройствах с высокой мощностью, где важны стабильность и долговечность.Крепежи позволяют контролировать давление, что помогает улучшить тепловые характеристики за счет уменьшения воздушных зазоров.Они также облегчают снятие и замену радиаторов во время технического обслуживания.Однако этот метод требует дополнительного места и отверстий на печатной плате для монтажа.Как видно на рисунке, аппаратные компоненты прочно удерживают радиатор над платой.

Пружинные зажимы и Z-образные зажимы

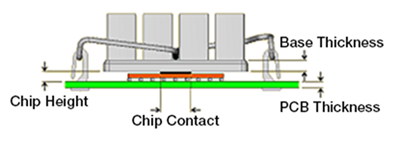

Рисунок 5. Пружинные зажимы

Пружинные зажимы и Z-образные зажимы представляют собой металлические приспособления, которые используют натяжение для плотного прилегания радиатора к компоненту.Они оказывают постоянное давление, что улучшает тепловой контакт и способствует более эффективной передаче тепла.Этот метод часто используется в приложениях, где радиатор необходимо легко снять или заменить.Он не требует клея, что делает его пригодным для многоразовых конструкций.Зажимы обычно предназначены для соответствия конкретным компоновкам печатных плат или точкам крепления.Хотя они обеспечивают хорошую производительность, во время установки может потребоваться тщательное выравнивание.На рисунке показано, как зажимы прижимают радиатор к поверхности компонента.

Нажимные штифты и крепежные детали

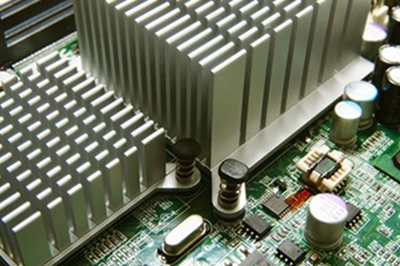

Рисунок 6. Нажимные штифты

Нажимные штифты и крепежные детали представляют собой подпружиненные компоненты, которые закрепляют радиатор через отверстия в печатной плате.Они предназначены для быстрой установки и обеспечивают постоянное давление на контактную поверхность.Этот метод обычно используется в массовом производстве, поскольку его можно быстро и легко собрать.Встроенная пружина помогает поддерживать правильный контакт даже при незначительном движении или вибрации.Это также позволяет легко снимать его при необходимости для технического обслуживания.Однако для этого требуется точное размещение отверстий в конструкции печатной платы.На рисунке показано, как эти крепления надежно фиксируют радиатор на плате.

Радиаторы прямого крепления (пайки)

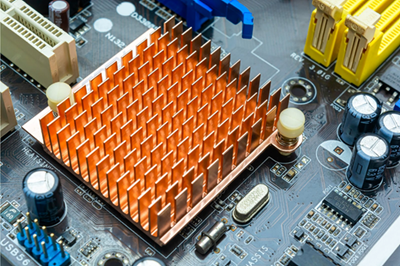

Рисунок 7. Припаянный радиатор

Радиаторы прямого крепления монтируются путем припаивания их непосредственно к печатной плате или площадкам компонентов.Этот метод создает компактное и интегрированное решение с минимальным дополнительным оборудованием.Он обычно используется в небольших электронных устройствах, где пространство ограничено.Паяное соединение обеспечивает стабильное и постоянное крепление.Это также обеспечивает эффективную передачу тепла посредством прямого контакта с печатной платой.Однако он требует точных производственных процессов, и его нелегко модифицировать после установки.На рисунке показано, как радиатор интегрирован непосредственно в конструкцию платы.

Сравнение способов крепления радиатора

Приложение Метод	Термолента (Клейкие подушечки)	Термальный клей (Эпоксидная смола)	Механический Крепежи (винты и стойки + TIM)	Весенние зажимы и Z-зажимы (+ TIM)	Канцелярские кнопки и Ретенционный крепеж (+ ТИМ)	Прямое подключение (Припаянный)
Теплопроводность (Вт/м·К)	1,0 – 2,5	1,5 – 5,0	3,0 – 8,0	3,0 – 8,0	3,0 – 8,0	50 – 400 (Cu/Al путь)
Термальный Сопротивление (°С/Вт)	1,5 – 3,0	0,6 – 1,5	0,2 – 0,8	0,3 – 1,0	0,3 – 1,2	0,1 – 0,4
Макс. непрерывный Температура (°С)	100	150	200	200	150	260
Прочность на сдвиг (МПа)	0,2 – 0,6	10 – 25	50 – 200	20 – 80	15 – 60	40 – 100
Контактное давление (кПа)	~50 – 150	~100 – 300	300 – 1000	200 – 600	150 – 500	Фиксированный (пайка облигация)
Установка Время (сек/единица)	5 – 10	120 – 300 (вкл. вылечить)	60 – 120	15 – 30	5 – 15	120 – 240
Требование к инструменту	Нет	Нет	Отвертка / крутящий момент инструмент	Нет	Нет	Перекомпоновка / пайка
Циклы доработки (раз)	1 – 3	0 (постоянный)	10+	10+	5 – 10	0–1
Вибрация Сопротивление (г)	<5 g	5 – 10 г	20+ г	10 – 20 г	8 – 15 г	20+ г
Требования к печатной плате	Нет	Нет	Сквозные отверстия (Ø2–4 мм)	Особенности крепления	Сквозные отверстия	Контактные площадки для пайки
Электрический Изоляция (кВ/мм)	3 – 6	2 – 5	Зависит от ТИМа (1–5)	Зависит от ТИМа	Зависит от ТИМа	Нет
Толщина/связка Линия (мм)	0,2 – 0,5	0,05 – 0,2	0,02 – 0,1 (ТИМ)	0,02 – 0,1	0,02 – 0,1	~0,05
Космос Требование (высота мм)	<0.5	<0.3	3 – 10	2 – 5	2 – 5	<1
Типичная мощность Рассеяние	<10 W	10 – 40 Вт	50 – 200 Вт	20 – 100 Вт	20 – 80 Вт	30 – 150 Вт

Как выбрать правильный метод крепления радиатора?

Шаг 1. Оцените температурные требования

Начните с понимания того, сколько тепла выделяет ваш компонент во время работы.Мощным устройствам необходимы более сильные решения для теплопередачи, чтобы предотвратить перегрев.Для компонентов с низким энергопотреблением могут потребоваться только простые методы крепления.Учитывайте пределы рабочей температуры и запасы безопасности.Этот шаг гарантирует, что ваш радиатор сможет справиться с необходимой охлаждающей нагрузкой.

Шаг 2. Рассмотрите механическую стабильность

Проверьте, будет ли ваше устройство испытывать вибрацию, удары или движение.Такие приложения, как автомобильные или промышленные системы, требуют надежного и стабильного монтажа.Слабая привязанность может со временем привести к плохому контакту или неудаче.Выберите метод, который поддерживает постоянное давление и выравнивание.Стабильность является ключом к долгосрочной надежности.

Шаг 3: Анализ пространства и ограничений конструкции печатной платы

Посмотрите на свободное место на вашей печатной плате и окружающих компонентах.Некоторые методы требуют монтажных отверстий или дополнительного зазора.Компактные конструкции могут выиграть от клеевых решений или решений прямого крепления.Учитывайте ограничения макета на ранних этапах процесса проектирования.Это помогает избежать проблем с перепроектированием в дальнейшем.

Шаг 4. Определите потребности в сборке и производстве

Подумайте, как будет собираться изделие на производстве.Быстрые и простые методы сокращают время и стоимость производства.Некоторые методы требуют отверждения, инструментов или дополнительных действий.Выберите решение, которое соответствует вашему производственному процессу.Эффективная сборка улучшает масштабируемость.

Шаг 5. Планирование обслуживания и доработок

Решите, необходимо ли снять или заменить радиатор.Методы, удобные для доработки, полезны для тестирования и ремонта.Постоянные решения могут ограничивать гибкость.Учитывайте жизненный цикл продукта и требования к обслуживанию.Это помогает снизить затраты на долгосрочное обслуживание.

Шаг 6. Сбалансируйте стоимость и производительность

Наконец, сравните стоимость материалов и монтажа с требуемыми характеристиками.Высокопроизводительные решения могут увеличить стоимость, но повысить надежность.Бюджетные ограничения могут потребовать более простых вариантов.Всегда стремитесь к наилучшему балансу между эффективностью и затратами.Это обеспечивает практичную и оптимизированную конструкцию.

Распространенные ошибки при креплении радиатора

• Плохая подготовка поверхности

Грязные или неровные поверхности могут помешать правильному контакту между радиатором и компонентом.Пыль, масло или остатки могут образовывать воздушные карманы, блокирующие поток тепла.Даже небольшие дефекты поверхности могут снизить тепловые характеристики.Перед установкой всегда проверяйте, чтобы поверхности были чистыми, ровными и правильно выровненными.

• Неправильное использование термоинтерфейсных материалов (TIM)

Нанесение слишком большого или слишком малого количества термоматериала может повлиять на теплопередачу.Избыток материала может выступать в качестве изолятора, а недостаточное покрытие оставляет воздушные зазоры.Неравномерное распространение также создает противоречивые тепловые пути.Правильное применение обеспечивает оптимальный контакт и производительность.

• Недостаточное монтажное давление

Слабое давление может привести к плохому контакту между радиатором и компонентом.Это приводит к снижению теплопередачи и возможному перегреву.Непостоянное давление на поверхность также может создавать горячие точки.Правильное монтажное усилие имеет важное значение для стабильных тепловых характеристик.

• Перетягивание крепежа

Приложение слишком большого усилия при использовании винтов или крепежных деталей может привести к повреждению печатной платы или компонента.Это также может деформировать доску, что повлияет на выравнивание и контакт.Избыточное давление может вызвать нагрузку на паяные соединения и привести к проблемам с надежностью в долгосрочной перспективе.Сбалансированная затяжка важна для безопасной установки.

• Несоосность радиатора

Неправильное расположение может уменьшить площадь контакта между радиатором и компонентом.Это ограничивает эффективность теплопередачи и может оставить части компонента открытыми.Несоосность также может помешать работе соседних компонентов.Точное размещение обеспечивает полное тепловое покрытие.

• Игнорирование условий окружающей среды

Игнорирование вибрации, влажности или изменений температуры может привести к выходу из строя крепления.Некоторые методы могут со временем ослабнуть или ухудшиться в суровых условиях.Это может снизить как механическую стабильность, так и тепловые характеристики.Всегда сопоставляйте метод крепления с операционной средой.

• Использование неправильного метода крепления для приложения

Выбор метода, не соответствующего уровню мощности или конструктивным потребностям, может привести к перегреву или выходу из строя.Например, легкие решения могут не эффективно выдерживать высокие тепловые нагрузки.Это несоответствие может повлиять как на производительность, так и на надежность.Правильный выбор – залог долгосрочного успеха.

Применение методов крепления радиатора

1. Бытовая электроника (смартфоны, ноутбуки, планшеты)

Компактные устройства требуют эффективного охлаждения в очень ограниченном пространстве.Методы крепления должны поддерживать тонкие конструкции, сохраняя при этом стабильный тепловой контакт.В этих продуктах часто отдают предпочтение легким и скромным решениям.Эффективное управление теплом помогает улучшить производительность и комфорт устройства.

2. Силовая электроника (источники питания, инверторы, преобразователи)

Эти системы выделяют большое количество тепла и требуют сильного и надежного отвода тепла.Методы крепления должны выдерживать непрерывную работу и высокие термические нагрузки.Механическая стабильность также важна из-за длительного времени работы.Правильное охлаждение обеспечивает эффективность системы и предотвращает сбои.

3. Автомобильная электроника

Автомобильные системы работают в суровых условиях с вибрацией, перепадами температур и влажностью.Методы крепления должны обеспечивать прочную механическую поддержку и долговечность.Надежное рассеивание тепла важно для безопасности и производительности.Это особенно важно в блоках управления и силовых модулях.

4. Системы светодиодного освещения

Светодиоды выделяют тепло, которое может повлиять на яркость и срок службы, если с ними не обращаться должным образом.Методы крепления должны обеспечивать постоянный тепловой контакт для поддержания стабильного светового потока.Эффективное охлаждение повышает энергоэффективность и продлевает срок службы продукта.Это важно как для жилого, так и для промышленного освещения.

5. Промышленное оборудование и системы автоматизации.

Промышленная электроника часто работает непрерывно и выделяет значительное количество тепла.Методы крепления должны быть долговечными и способными выдерживать сложные условия.Надежное охлаждение помогает поддерживать стабильную работу и сокращает время простоев.Это важно в системах производства и управления.

6. Высокопроизводительные вычисления (ЦП, графические процессоры, серверы)

Передовые вычислительные системы требуют высокопроизводительных решений для охлаждения из-за интенсивных вычислительных нагрузок.Методы крепления должны обеспечивать сильную теплопередачу и надежный монтаж.Стабильность важна для поддержания постоянного контакта при различных нагрузках.Эффективное управление теплом обеспечивает скорость и надежность системы.

7. Телекоммуникационное оборудование

Системы связи работают непрерывно и требуют стабильных тепловых характеристик.Методы крепления должны обеспечивать долговременную надежность и эффективное рассеивание тепла.Правильное охлаждение предотвращает ухудшение сигнала и отказ оборудования.Это необходимо для поддержания производительности сети и времени безотказной работы.

Заключение

Радиаторы важны для контроля температуры и защиты электронных компонентов от перегрева.Способ их крепления напрямую влияет на эффективность теплопередачи, механическую стабильность и долгосрочную надежность.Различные методы крепления предлагают уникальные преимущества в зависимости от тепловых требований, конструктивных ограничений и затрат.Избегая распространенных ошибок и следуя передовому опыту, проектировщики могут добиться эффективного и надежного управления температурным режимом в системах печатных плат.
