IRF4905 Руководство по MOSFET P-канала: спецификации, детали PIN и заменители

P-канальный MOSFET IRF4905 является свидетельством современных достижений в электронике, сочетающей эффективность технологии Hexfet с адаптивностью пакета TO-220AB.Предназначенный для высокопроизводительного переключения и низкого уровня на воздействии, этот MOSFET является выбором для приложений, где доминируют энергоэффективность и надежность.От автомобильных систем до решений возобновляемых источников энергии IRF4905 дает вам легкость решать сложные задачи проектирования.В этой статье рассматриваются ключевые функции, технические спецификации и разнообразные применения IRF4905, предлагая ценную информацию для тех, кто ищет надежные решения для современных электронных систем.

Каталог

Обзор IRF4905

АIRF4905, охарактеризованный как P-канальный MOSFET, различает себя с включением передовых методов обработки.Эти передовые методы дают ему быстрое переключение, в сочетании с желаемой низкой устойчивостью, устанавливая его в качестве основы в эффективном электронном дизайне.Чтобы понять сложные преимущества, предлагаемые IRF4905, необходимо изучить его структурные и функциональные элементы, которые раскрывают ее универсальность в разных приложениях.

Внедрение IRF4905 сложных методов обработки затрагивает достижения в кремниевых материалах для снижения сопротивления.Минимизируя потерю энергии во время электропередачи, он усиливает энергоэффективность в цепях.Эти улучшения глубоко резонируют в системах, ориентированных на эффективность электроэнергии, такие как решения возобновляемых источников энергии или автомобильные приложения.Навигация по этим процессам требует слияния условных знаний и практического опыта, в основном ценно для вас, стремясь повысить производительность устройства.

Заключенный в пакет с широко признанным в 220AB, IRF4905 получает преимущество от его адаптивности.Упаковка обеспечивает бесшовную интеграцию в различные платы в кругах, что делает ее подходящей для использования в потребительской электронике, а также в системах промышленного управления.В практических условиях устройства, которые гармонизируют простоту реализации с превосходной производительностью, часто предпочтительнее.Например, эффективное рассеяние тепла, в сочетании с компактным дизайном, играет существенную роль в термическом управлении-область, где практическое опыт существенно дополняет знания.

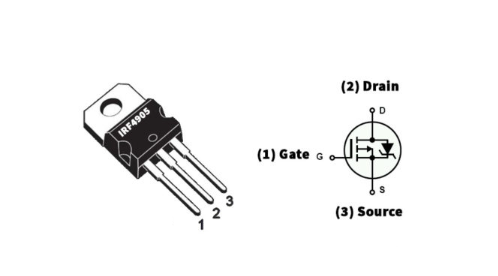

Конфигурация PIN

Штифт №	Название вывода	Символ	Функция
1	Ворота	Глин	Контролирует ток в канале между дренажным и источник
2	Осушать	Дюймовый	Излучает несколько отверстий
3	Источник	С	Собирает несколько отверстий

Модель САПР

Символы

Следы

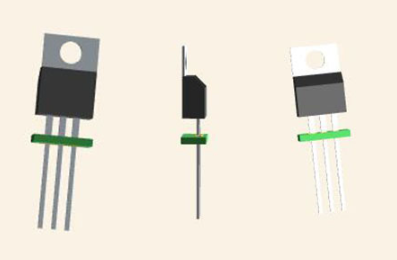

Трехмерная модель

Технические спецификации

Комплексный обзор инфинеонных технологийIRF4905PBFПодробная его технические характеристики, атрибуты и параметры производительности, наряду с сравнением с компонентами с аналогичными спецификациями для информированного выбора и оптимальной конструкции приложений.

Тип	Параметр
Время выполнения завода	12 недель
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	До 220-3
Количество булавок	3
Материал транзистора	Кремний
Ток - непрерывная дренаж (ID)	74A TC
Напряжение привода (максимум rds on, min)	10 В
Количество элементов	1
Рассеяние власти (макс)	200 Вт TC
Отключить время задержки	61 нс
Рабочая температура	-55 ° C ~ 175 ° C TJ
Упаковка	Трубка
Ряд	Hexfet®
Опубликовано	1997
Код JESD-609	E3
Статус частично	Активный
Уровень чувствительности влаги (MSL)	(Неограниченное)
Количество терминаций	3
Завершение	Через дыру
Код ECCN	Ear99
Терминальная отделка	Матовая олова (SN) - с никелем (Ni) барьером
Дополнительная функция	Оценка лавины, высокая надежность, ультра-низкое сопротивление
Напряжение - рейтинг DC	55 В.
Пиковая температура отвоз (° C)	250
Текущий рейтинг	74а
Время @	30 секунд
Свинцовый шаг	2,54 мм
Количество каналов	1
Конфигурация элемента	Одинокий
Операционный режим	Режим улучшения
Рассеяние власти	200 Вт
Случайный соединение	Осушать
Включить время задержки	18 нс
Тип FET	P-канал
Приложение транзистора	Переключение
Rds on (max) @ id, vgs	20 МОм @ 38A, 10 В
Vgs (th) (max) @ id	4 В @ 250 мкА
Входная емкость (CISS) (макс)	3400PF @ 25V
Заряд затвора (qg) (max) @ vgs	180nc @ 10v
Время подъема	99 нс
Слейте до источника напряжения (VDS)	55 В.
VGS (макс)	± 20 В.
Время падения (тип)	96 нс
Непрерывный ток дренажа (ID)	74а
Пороговое напряжение	4 В
Jedec-95 код	До-220AB
Веревка к источническому напряжению (VGS)	20 В
Дренажный ток-ток (ABS) (ID)	64а
Дренажный источник на сопротивлении-макс	0,02 Ом
Слив до источника напряжения разбивки	55 В.
Импульсный ток сливного тока (IDM)	260a
Двойное напряжение питания	55 В.
Время восстановления	130 нс
Максимальная температура соединения (TJ)	175 ° C.
Номинальные VGS	4 В
Высота	19,8 мм
Длина	10,5156 мм
Ширина	4,69 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Содержит свинец, свободный от свинца

Функции

Параметр	Спецификация
Тип пакета	До-220
Тип транзистора	N канал
Применение максимального напряжения (слив на источник)	-55V
Максимальный затвор к напряжению источника	± 20 В.
Максимальный непрерывный канатный ток	–74a
Максимальный пульсированный канатный ток	–260A
Максимальная диссипация власти	200 Вт
Минимальное напряжение, необходимое для проведения	-2V до -4V
Максимальная температура хранения и рабочей	-55 до +175 ° C.

Преимущества внедрения IRF4905

МОСФЕТ IRF4905 известен своей чрезвычайной надежностью, широко ценится черта.Его прочное строительство проходит строгую оценку для соответствия строгим отраслевым стандартам, гарантируя, что она постоянно выполняет даже в суровых условиях.Это поддерживает надежность систем, использующих этот компонент.IRF4905 также рассматривает трудности с поиском в поисках поиска, легко доступная через многочисленных дистрибьюторов, что предотвращает препятствие в цепочке поставок.

IRF4905 превосходит в низкочастотных сценариях, отличающихся от его исключительной способности точно обрабатывать существенные нагрузки тока.Автомобильные и промышленные сектора находят эту функцию в основном полезной, поскольку она способствует эксплуатационной эффективности и продлевает срок службы системы, предоставляя долговечное и точное текущее управление.Такие идеи часто используются вами, которые признают роль IRF4905 в оптимизации функциональности системы.

Вы можете часто отметить легкость, с которой стандартная конфигурация PIN -кода IRF4905 интегрируется в конструкции.Это не только облегчает легкую замену в существующих рамках, но и упрощает этап разработки новых проектов.Простота приложения снижает время и стоимость, связанную с редизайном схемы, улучшая сроки проекта и бюджеты.Это служит тонким, но влиятельным преимуществом, обеспечивая бесшовные компонентные переходы, не жертвуя общей производительностью или целостностью устройств.

IRF4905 Альтернативные варианты

• AM90P06-20P

• Auirf4905

Сравнительный анализ аналогичных продуктов

Номер части	Производитель	Устанавливать	Пакет / корпус	Слейте до источника напряжения (VDS)	Непрерывный канатный ток (ИДЕНТИФИКАТОР)	Ток - непрерывная утечка (ID) @ 25 ° C.	Пороговое напряжение	Веревка к источническому напряжению (VGS)	Рассеяние власти
IRF4905PBF	Infineon Technologies	Через дыру	До 220-3	55 В.	74 а	74a (TC)	4 В	20 В	200 Вт
IRF3205ZPBF	Infineon Technologies	Через дыру	До 220-3	-	75 а	75A (TC)	4 В	20 В	170 Вт
IRF1010ZPBF	Infineon Technologies	Через дыру	До 220-3	-	75 а	75A (TC)	4 В	20 В	200 Вт
Auirf4905	Infineon Technologies	Через дыру	До 220-3	55 В.	74 а	74a (TC)	2 V.	20 В	200 Вт
HUF75339P3	На полупроводнике	Через дыру	До 220-3	-	75 а	75A (TC)	-	20 В	140 Вт

Разнообразные приложения IRF4905

IRF4905, P-канальный MOSFET, широко используется по различным электронным цепям, демонстрируя его эффективность в переключении и управлении током.Его грозная способность уступает его многочисленным доменам, демонстрируя его адаптивность как в коммерческих, так и для промышленных целей.Более внимательный взгляд на его широкий спектр приложений показывает, как он гармонично интегрируется с сегодняшней электроникой.

Конвертеры DC

Современные электронные устройства часто используют преобразователи постоянного тока для поддержания регулирования напряжения и эффективности питания.IRF4905 является основным для этих преобразователей, обеспечивая точное преобразование напряжения и устойчивую производительность.Благодаря своей способности эффективно управлять высокими токами и напряжением, он служит надежным активом для вас, стремясь улучшить управление питанием и тепловую динамику, используя заметные атрибуты MOSFET для оптимальных решений.

Звуковые системы

Мир аудиооборудования приоритет качеству и усилению звука, а IRF4905 играет ключевую роль в повышении верности звука.Облегчая эффективное усиление мощности, он расширяет динамический диапазон звуковых систем, что приводит к более четкой и более эффективной аудиовыводе.Интеграция таких компонентов дает вам возможность создавать более богатый слуховой опыт и обеспечить устойчивость устройств, поддерживаемые исключительными функциями управления тепла.

Моторные диски

В промышленных приложениях, в основном моторных дисков, IRF4905 обеспечивает прочный контроль над электродвигателями.Он поддерживает эффективное переключение, которое минимизирует энергетические отходы и повышает производительность среди разнообразных требований нагрузки.Эта функциональность оказывается активной в секторах, требующих последовательной производительности и эффективности, что способствует снижению эксплуатационных расходов и более длительному сроку службы оборудования.

Возобновляемые энергетические системы

В качестве возобновляемых источников энергии, таких как сияние солнечной энергии и усиления ветра, IRF4905 становятся ценным компонентом в этих системах.Его высокая эффективность и низкие потери проводимости являются ключевыми в оптимизации превращения естественной энергии в полезную электрическую мощность.Такие приложения отражают глобальный сдвиг в сторону устойчивой энергетической практики, подчеркивая экологическое сознание и экономическую осуществимость.

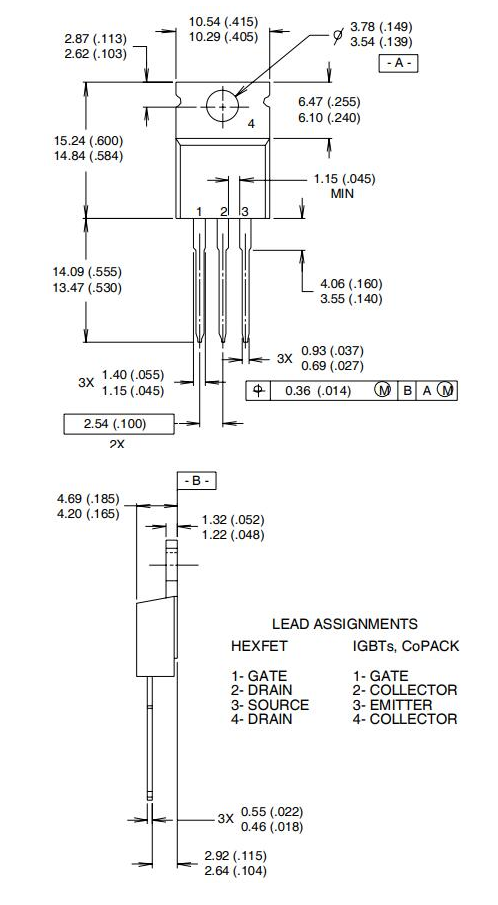

Размеры

Производитель

Получившись из полупроводников Siemens в 1999 году, Infineon Technologies ознаменовало преобразующую фазу в полупроводнике.Этот ключевой переход установил Infineon на курс, чтобы стать лидером в области технологических инноваций.Опираясь на обширный опыт Siemens, Infineon отправился в путешествие по разработке сложных микроэлектронических решений, которые обслуживают широкий спектр применений.

С стратегическим акцентом на исследования и разработки, Infineon постоянно выдвинул высокоэффективные решения.Это обязательство очевидно в их доставке как логических, так и дискретных продуктов, отвечая на динамические и развивающиеся потребности различных секторов.Infineon Technologies представляет широкий спектр логических и дискретных полупроводниковых предложений, вдумчиво созданных для соответствия требованиям развития технологий.Их массив включает в себя эффективные устройства и передовые интегрированные цепи.

Продукты Infineon обнаружили применение в нескольких отраслях промышленности с учетом уникальных требований секторов автомобильной, промышленной и потребительской электроники.Их неумолимое стремление к инновациям привело к тому, что примечательный прогресс в энергоэффективности и миниатюризации - динамические аспекты, рассматриваемые в современной технологической среде.
