L9110 Драйвер двигателя IC: PINOT, функции и приложения

В этом руководстве исследует IC Motor Driver L9110, ключевой инструмент для робототехники и автоматизации.Он предназначен для эффективного управления двигателями постоянного тока, с двойным направлением и поддержкой различных входных напряжений, что делает его идеальным для проектов с низким энергопотреблением.В этом руководстве освещаются его функции, использование и интеграцию, предлагая полезные идеи и вдохновлять творчество и практические решения в области дизайна электроники.

Каталог

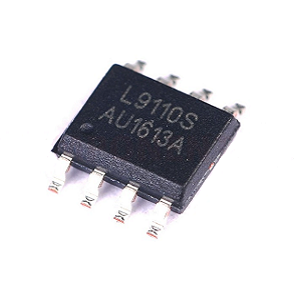

Что такое IC двигателя L9110?

А 19110 IC Motor Driver появляется как универсальное, экономически эффективное решение для управления двигателями постоянного тока в обоих направлениях.Этот компонент создан для размещения непрерывных токов 750-800 мА, причем пики достигают 1,5-2A.Отличительность L9110 заключается в его интегрированном диоде зажима, функции, которая безопасно охраняет от повреждения обратных токов.Он доступен в 8-контактных конфигурациях DIP и SOP8, облегчая плавную интеграцию в различные моторные установки и повышая адаптивность.Для тех, кто реализует L9110, его простота использования повышает прототипирование, особенно в ситуациях, когда ценится быстрое адаптивность.Его компактная структура в сочетании с легкой пайком и надежной производительности упрощает путешествие по разработке аппаратного обеспечения.Драйвер IC находит популярность в образовательной робототехнике, чтобы ориентироваться в сложных процессах обучения, способствуя творческому исследованию.

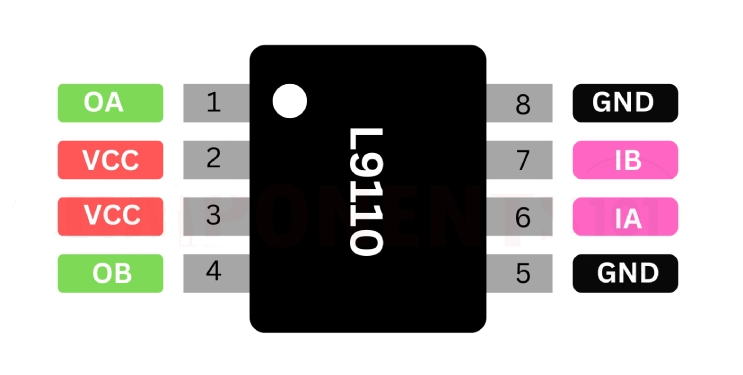

Конфигурация PIN L9110

S. №	Имя	Функция
1	ОА	Выходной штифт
2	Венчурной	Напряжение снабжения
3	Венчурной	Напряжение снабжения
4	Общеизвестный	B Выходной штифт
5	Гнездо	Земля
6	Я	Входной штифт
7	IB	B входной штифт
8	Гнездо	Земля

Особенности IC L9110

Особенность	Описание
Низкий уровень покоя	Экономит власть во время простоя.
Широкий диапазон напряжения	Работает с 2,5 В до 12 В.
Высокий ток	800 мА за канал для управления двигателями постоянного тока.
Низкое напряжение насыщения	Уменьшает тепло и повышает эффективность.
CPU совместим	Непосредственно подключается к выходам TTL/CMOS.
Встроенные диоды	Защищает от пиков напряжения.
Интегрированный дизайн	Сочетает контроль и приводит к тому, что в одном IC.
Защита штифтов	Защищает от высоких скачков.
Рабочая температура	От 0 до 80 ℃ для универсальных приложений.

L9110 Производитель IC

Чип двигателя L9110 производится различными компаниями, в основном базирующимися в Азии.Среди них UMW (также известная как Youtai Semiconductor Co., Ltd.), HTCSEMI, JSMSEMI, Mixic и Lanke.Другие ключевые производители включают Wuxi I-Core Elec, Hanschip Semiconductor, MSKSEMI, HXY MOSFET, HGSEMI и XBLW также являются производителями этого широко используемого чипа драйвера.

Альтернативы L9110

• L293d

• L298

• TB6612FNG

• DRV8833

• MAX1508

• TA6586

• DRV8837

• DRV8871

• MX1919

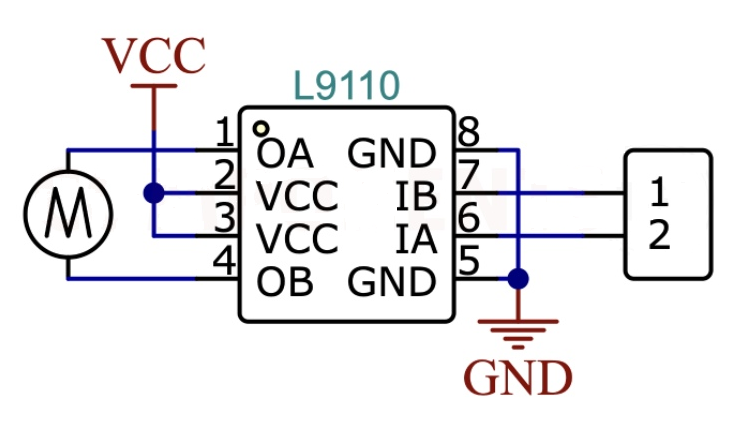

Схема схема L9110

Схема схемы демонстрирует, как управлять двигателем, используя IC Драйвера двигателя L9110.Двигатель подключен к контактам 1 (OA) и 4 (OB) IC, в то время как все контакты GND связаны с общим заземлением цепи.Контакты VCC IC подключены к источнику питания, обеспечивая необходимое рабочее напряжение.Контроль над направлением двигателя достигается через входные контакты ОА и OB, которые могут взаимодействовать с микроконтроллером или логической схемой, чтобы регулировать движение двигателя в соответствии с предопределенным Таблица истиныПолемЭта простая конфигурация не требует дополнительных внешних компонентов, что позволяет прямому управлению вперед и обратным двигателем путем переключения входных контактов.

Я	IB	ОА	Общеизвестный
ЧАС	Л	ЧАС	Л
Л	ЧАС	Л	ЧАС
Л	Л	Л	Л
ЧАС	ЧАС	Л	Л

Проблемы в схеме L9110

Использование драйвера двигателя L9110 может привести к таким проблемам, как неожиданные сбросы схемы, перегрев компонентов или не отвечает двигателям.Эти проблемы часто вызваны шипами напряжения или чрезмерным током с цепи.Чтобы решить эти проблемы, важно тщательно осмотреть все электрические соединения, чтобы убедиться, что они безопасны, и убедиться, что уровни напряжения остаются в рекомендуемом диапазоне.Добавление конденсаторов в схему также может помочь управлять скачками напряжения и защитить систему от повреждения.Требуется надлежащая рассеяние тепла, особенно в требовательных настройках.Перегрев можно предотвратить с помощью радиаторов и обеспечения достаточного потока воздуха.Для систем робототехники или автоматизации, поддержание стабильной среды с хорошей вентиляцией и контролируемыми температурами окружающей среды помогает оптимизировать производительность и долговечность драйвера L9110.Чтобы подключить L9110 с микроконтроллерами, такими как Arduino, необходимо правильно настроить два контакта GPIO в качестве входов для драйвера.Эта установка позволяет точно управлять направлением двигателя путем регулировки состояний PIN.Осторожная конструкция цепи и планирование являются ключом к обеспечению эффективной и надежной работы двигателя в этих приложениях.

19110 дизайнерские соображения

Эффективный дизайн основан на внимательном управлении подключениями к питанию для предотвращения проблем с цепи.Использование диодов Schottky Power может снизить риск проблем обратной батареи.Эти соображения закладывают основу для стабильности и надежности, сродни созданию надежного строительного основания.На печатных платах разработка надежной стратегии заземления обеспечивает постоянную ссылку для цепей и сводит к минимуму помехи, сравнимые с поддержанием спокойствия среди хаоса.Для предотвращения перегрева необходима щедрая ширина дорожки для размещения ожидаемых тока, предотвращая перегрев, очень похоже на проектирование широких трафик для предотвращения заторов.Размещение развязки конденсаторов вблизи питания поддерживает стабильность напряжения и ослабляет шум, аналогичный использованию защитников Surge во время колебаний мощности.Прямые и не загроможденные пути контрольного сигнала важны, особенно при взаимодействии с микроконтроллерами, чтобы обеспечить точную и быструю связь, сродни четкому коммуникации команды, способствуя эффективным операциям.

Приложения L9110

Робототехника и автоматизация

В сфере робототехники требуется драйвер L9110 благодаря его надежной производительности в управлении двигателем для движения и бесшовной работы.Энтузиасты робототехники часто используют этот компонент в мелкомасштабной робототехнике, где имеют значение и управление энергетикой.В практических условиях поддержание устойчивой моторной функции в роботах помогает оптимизировать использование мощности, ценное во время конкурентных событий.

Печатные устройства и проекты DIY

Для печатных творений и предприятий DIY, L9110 выделяется, обеспечивая прямой контроль над небольшими двигателями постоянного тока.Его компактность выгодна в проектах, которые определяют приоритеты пространственной эффективности и производительности, например, в настройках 3D-печати или на заказ гаджетов, требующих плавного управления движением.Его роль в прототипировании и образовательных наборах обогащает учебный опыт, обеспечивая практические открытия.

Моторизованный транспорт и игрушки

Простота и надежность L9110 делают его опцией для игрушек и легких транспортных решений.Практический опыт демонстрирует, что использование таких компонентов в детских игрушках повышает долговечность и беглость эксплуатации.В легких электромобилях его способность обрабатывать значительный ток предлагает бюджетное решение для любителей и мелких производителей.Это приложение соединяет инновации с доступностью в личном транспорте.

Солнечные системы

L9110 доказывает выгодным в солнечных приложениях, включая системы отслеживания солнечной энергии и скромные настройки возобновляемой энергии.Использование этого драйвера повышает эффективное преобразование солнечной энергии в механический выход, повышая производительность системы.

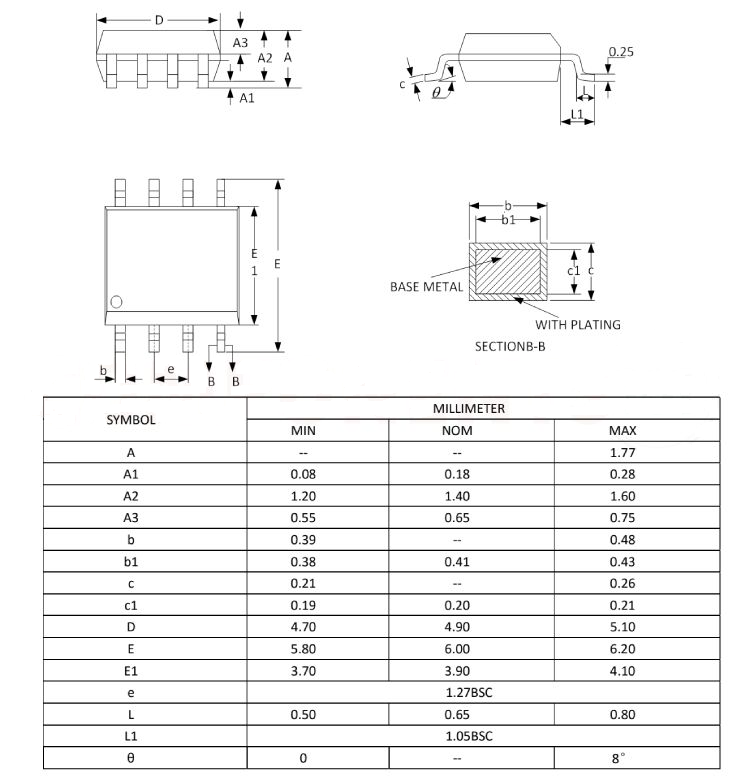

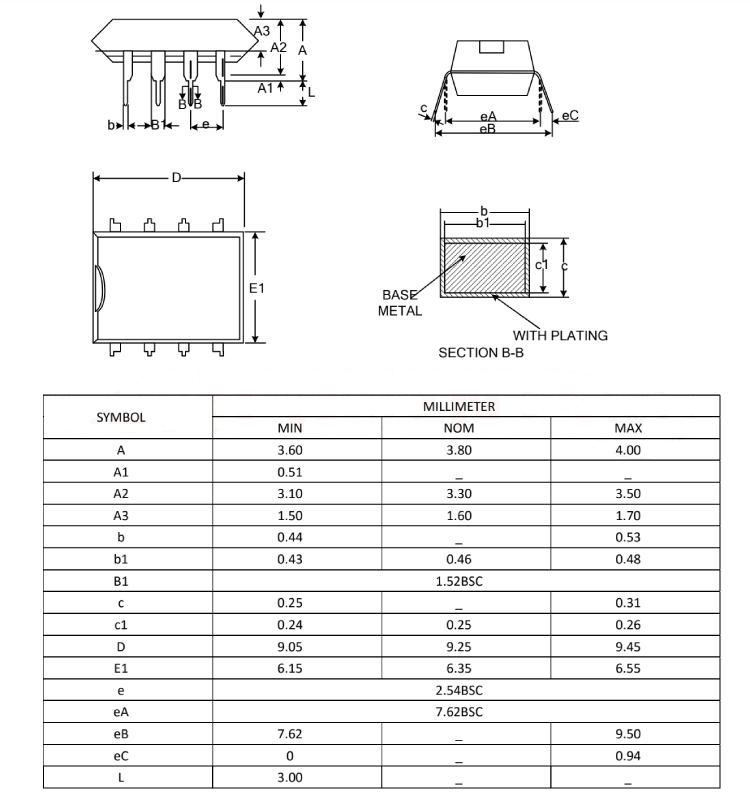

L9110 Footprint и размеры
