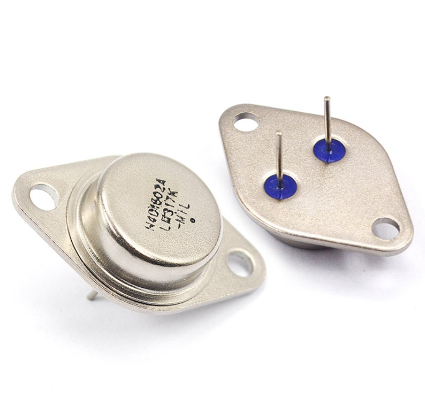

Регулятор напряжения LM317K (1,2V-37V): разгона, полная разбивка данных и ключевые приложения

В этой статье мы рассмотрим мощный инструмент в регулировании напряжения LM317K.Этот регулируемый регулятор напряжения предназначен для обеспечения более 1,5А тока нагрузки, предлагая широкий диапазон выходного напряжения от 1,2 В до 37 В.Его адаптируемость делает его необходимым компонентом для различных применений, от питания низковольтных систем микроконтроллеров до обработки мощных цепей.Способность LM317K к тонко-настройке напряжения с помощью простого резистивного разделителя обеспечивает более эффективные рабочие процессы во время прототипирования и развития, снижая необходимость в нескольких расходных материалах.

Каталог

LM317K Обзор

А LM317KУниверсальная монолитная интегрированная цепь предлагается в различных пакетах, таких как TO-220, ISOWATT220, TO-3 и D2 PAK.Предназначенное для функционирования как положительный регулятор регулируемого напряжения, это устройство может похвастаться возможностью доставлять более 1,5А тока нагрузки с регулируемым выходным напряжением между 1,2 В до 37 В.При использовании прямого резистивного разделителя для установки выходного напряжения LM317K оптимизирует процесс для вас, снижая зависимость от многочисленных фиксированных регуляторов.

Это устройство превосходит в сценариях, где точное регулирование напряжения является обязательным.В области питания для электронных устройств поддержание постоянного напряжения является краеугольным камнем для производительности и долговечности.Гибкость LM317K позволяет ему обслуживать широкий спектр устройств, позиционируя его как экономичный и эффективный выбор для вас.Его широкий диапазон входных напряжений и замечательная способность обработки тока обеспечивают бесшовную интеграцию в существующие системы.Например, в сценариях зарядки аккумуляторов обеспечение стабильного и регулируемого выходного сигнала может значительно повысить эффективность зарядки и продлить срок службы батареи.Легкость, с которой выходное напряжение может быть изменено с использованием резистивного разделителя, подчеркивает его практическую полезность, соответствующую потребностям различных приложений, как простых, так и сложных.

Эффективность эксплуатации является товарным знаком LM317K, гарантируя надежную производительность в различных условиях нагрузки.Эта эффективность способствует продлению срока службы эксплуатации электронных систем, тем самым снижая необходимость частых ремонтов и технического обслуживания.Замечательным аспектом его эффективности являются механизмы тепловой регуляции и защиты, встроенные в его конструкцию, защищая компоненты от потенциального повреждения из -за перегрева и повышения общей надежности и надежности системы.

Конфигурация PIN LM317K

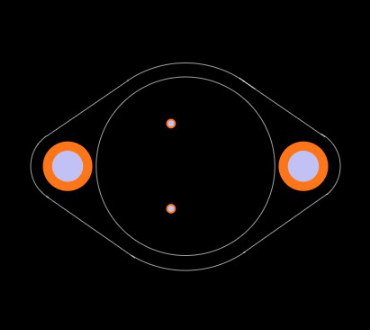

LM317K дизайнерские модели

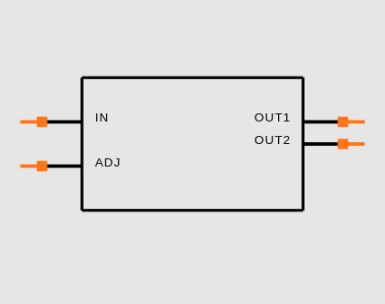

Электрический символ LM317K

LM317K

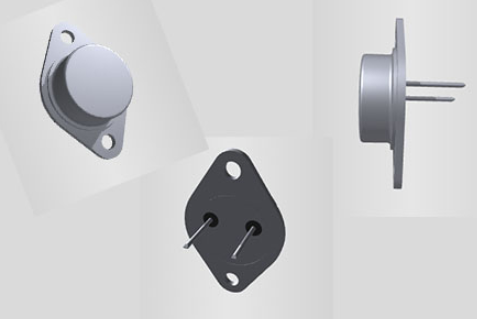

3D визуализация LM317K

Ключевые атрибуты LM317K

Особенность	Описание
ВЫХОДА РАСПРОСКОЕ ОТДЕЛЕНИЕ	1,2 В до 37 В.
Выходной ток	Превышает 1,5а
Регулирование линии и нагрузки	0,10%
Плавающая операция	Подходит для применений высокого напряжения
Защитные механизмы	Ограничение тока, тепловое отключение и безопасная работа Площадь (SOA) Контроль

Технические спецификации

Тип	Параметр
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	TO-204AA, TO-3
Количество булавок	2
Масса	6.40101G
Рабочая температура	0 ° C ~ 125 ° C.
Упаковка	Масса
Терпимость	5%
Код JESD-609	E3
Статус частично	Устаревший
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	3
Код ECCN	Ear99
Терминальная отделка	Матовая олова (SN)
Метод упаковки	ТРУБКА
Терминальная позиция	НИЖНИЙ
Терминальная форма	PIN/PEG
Количество функций	1
Базовый номер детали	LM317
Подсчет штифтов	2
Количество выходов	1
Напряжение - вход (макс)	40 В
Выходное напряжение	37В
Вывод типа	Регулируемый
Максимальный выходной ток	1,5а
Выходная конфигурация	Положительный
Максимальное выходное напряжение	37В
Количество регуляторов	1
Мин входное напряжение	4,2 В.
Особенности защиты	Над током, выше температуры
PSRR	80 дБ ~ 65 дБ (120 Гц)
Справочное напряжение	1,3 В.
Мин выходной напряжение	1,2 В.
Коэффициент отклонения источника питания (PSRR)	80 дБ
Высота	8,7 мм
Длина	39,5 мм
Ширина	26,2 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Диаграмма операционных принципов LM317K

LM317K заменители

Номер части	Описание	Производитель
IP117AHVSMD05Power Circuits	Регулируемый положительный стандартный регулятор, 1,25 В мин, 60 В MAX, CBCC3, Ceramic, SMD-05, 3 PIN	TT Electronics резисторы
M38510/11704 CYRASPOWER CURCUTS	1,2 V-37V Регулируемый положительный регулятор, MBFM2	Техасские инструменты
IP1177ahvigpower Circuits	1,25 V-60V Регулируемый положительный регулятор, MSFM3, Изолированные, до 257, 3 пинга	TT Electronics Power и Hybrid / Semelab Limited
OM1320STMPBFPOWER CURCUTS	Регулируемый положительный стандартный регулятор, 1,2 В мин, 37 В Макс, MSFM3, изолированный, герметичный, герметичный, до 257, 3 штифта	Международный выпрямитель
7703405	Регулятор, 1 выход, биполярный	Infineon Technologies Ag
OM1321STMPOWER Circuits	Регулируемый положительный стандартный регулятор, 1,2 В мин, 57 В MAX, Bipolar, MSFM3, TO-257, 3 PIN	Omnirel Corp
LM317AHVKR1POWER	Регулируемый положительный регулятор, MBFM2, TO-3, 3 PIN	TT Electronics Power и Hybrid / Semelab Limited
IP117HVRPOWER Circuits	Регулируемый положительный стандартный регулятор, 1,25 В мин, 60 В Max, mbfm2, to-66, 2 pint	TT Electronics резисторы
IP117HVSMD1Power Circuits	1,25 V-60V Регулируемый положительный регулятор, CBCC3, Ceramic, SMD-1, 3 PIN	TT Electronics Power и Hybrid / Semelab Limited

LM317K максимальные оценки

Символ	Параметр	Ценить	Единица
Vi -o	Входное дифференциальное напряжение	40	V.
Io	Выходной ток	Внутренне ограничен	-
Тдоклада​	Рабочая температура соединения для:		° C.
	LM117	-55 до 150
	LM217	-25 до 150
	LM317	От 0 до 125
Пмат​	Рассеяние власти	Внутренне ограничен	-
Тstg​	Температура хранения	-65 до 150	° C.

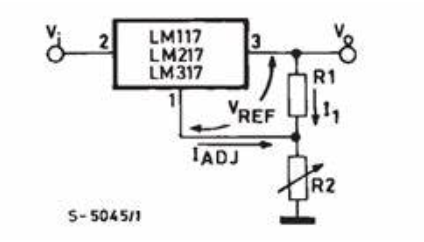

LM317K Основная регулируемая регуляторная настройка

Расширенное использование LM317K

Регулятор напряжения LM317K демонстрирует замечательную универсальность, благодаря его внутреннему эталонному напряжению 1,25 В, установленным между выходными и корректирующими терминалами.Эта конфигурация позволяет постоянному току проходить через разделитель внешнего резистора, устанавливая выходное напряжение (VO) как VO = VREF (1 + R2/R1) + IADJ R2.Примечательно, что устройство сводит к минимуму термин IADJ (максимум 100 мкА) для поддержания согласованности независимо от нагрузки и линий, что часто приводит к незначительному IADJ R2.Этот внутренний дизайн обеспечивает надежность LM317K в различных сценариях применения.

Универсальность в регулировании напряжения

Ключевым атрибутом LM317K является его способность возвращать весь покосный ток в выходной терминал.Это требует минимального тока нагрузки для предотвращения повышения напряжения, играя активную роль в стабилизации систем, подверженных непредсказуемым колебаниям напряжения.В качестве плавающего регулятора LM317K может умело обрабатывать высоковольтные принадлежности относительно земли, при условии, что дифференциал ввода в выпуск остается безопасным.Эта способность соответствует широкому спектру высоковольтных приложений, в основном в мире надежных и адаптируемых решений управления энергетикой.

Регулирование точного тока

Просто разместив фиксированный резистор между регулировкой и выходными терминалами, LM317K может преобразовать в регулятор точного тока.Такие конфигурации неоценимы, когда стабильная доставка тока настойчивы, как в сценариях зарядки аккумулятора и светодиодного вождения.Для улучшенного регулирования нагрузки резистор R1 в непосредственной близости от регулятора и заземления R2 вблизи нагрузочного заземления.Эта настройка уменьшает потенциальные падения напряжения, тем самым повышая общую точность.

Повышение производительности с помощью конденсаторов

Стратегическое добавление конденсаторов может в замешательстве повысить производительность LM317K.Входной обходной конденсатор 0,1 мкф.Конденсатор от терминала регулировки к земле (C_ADJ) 10 мкф.Эти конденсаторы могут улучшить отклонение пульсации и стабильность напряжения.Кроме того, включение выходного конденсатора (в идеале 1 мкф тантала или 25 мкф алюминиевой электролитический) может усилить переходную реакцию.Это делает регулятор напряжения более гибким при реагировании на изменения в внезапной нагрузке, что подтверждается практическим опытом, подчеркивая необходимость устойчивого и точного регулирования напряжения.

Меры защиты

Чтобы защитить регулятор от потенциального повреждения из -за входных и выходных коротких цепей, рекомендуется установка защитных диодов (как показано на рис. 5).Эти диоды предлагают большой уровень безопасности, поддерживая долговечность и надежность LM317K в различных операционных условиях.Такие защитные стратегии были широко приняты в лабораторных и промышленных средах, где сбои устройств могут вызвать заметные операционные перерывы.
