SHT31 Датчик влажности: функции, преимущества и таблицы данных

SHT31 представляет датчики температуры и влажности последнего поколения, разработанные Sensirion.В этой статье рассматривается углубленный датчик SHT31, исследуя его таблицу данных, пинок, функции и преимущества.Он также дает практическую информацию о своей реализации и своей роли в современных технологиях, где важны точные экологические данные.От систем HVAC до сложных вычислительных устройств, расширенные возможности SHT31 делают его бесценным инструментом в достижении точных и надежных измерений.

Каталог

Что такое SHT31?

А SHT31 представляет собой кульминацию в усилиях Sensirion по совершенствованию технологии чувствительности температуры и влажности.Этот датчик использует расширенные возможности последнего чипа сенсора Cmosens®, демонстрируя достижения в области мощности, точности и надежности по сравнению с предыдущими моделями.Датчик SHT31 превосходит точность, адаптивность и универсальность.Он поддерживает два пользовательских адреса I2C, предлагая бесшовную интеграцию в различные системы.Его способность общаться со скоростью до 1 МГц обеспечивает быструю передачу данных, чрезвычайно ценную в сценариях, требующих мониторинга и быстрых ответов.Возможности интеграции SHT31 и высокоскоростная общение эффективно решают проблемы в приложениях с точностью.Оборудование для непрерывного мониторинга и системы управления окружающей средой сообщают, что повышенная точность и надежность датчика снижают расхождения данных, повышая эффективность и производительность системы.Эти улучшения не только показывают изощренность чипа CMOSENS®, но и выявляют подход вперед в дизайне сенсорных технологий.

SHT31 Конфигурация PIN -кода

ПИН -функции и описания

Приколоть	Функция	Описание
PIN 1: SDA	Последовательные данные;Ввод/Вывод	Управляет двунаправленной передачей данных через I2C коммуникация.Хорошо выставленный резистор подтягивания обеспечивает стабильную связь.
PIN 2: Addr	Адрес;Вход;Подключиться к логике высокой/низкой	Устанавливает адрес датчика I2C, позволяя несколько датчики на той же автобусе.
PIN 3: предупреждение	Индикатор тревоги;Выход;Плавать, если не используется	Запускает сигнал тревоги при заранее определенных порогах нарушены.Желательно оставить плавучий, если не используется.
PIN 4: SCL	Серийные часы;Ввод/Вывод	Предоставляет сигнал тактового сигнала для связи I2C, Синхронизация передачи данных.Резистор подтягивания также рекомендуется.
PIN 5: VDD	Напряжение снабжения;Вход	Поставляет датчик рабочим напряжением.Обеспечение Чистый и стабильный источник напряжения для надежной производительности.
PIN 6: NRESET	Сбросить штифт активного низкого уровня;Вход;Плавать, если не используется;Подключиться к VDD с резистором ≥2 кОм	Позволяет сбрасываться ручным датчиком.Для обеспечения последовательного Производительность, поплатите этот вывод, если не используется или подключитесь к VDD через резистор.
PIN 7: r	Нет функции;Подключитесь к VSS	Не выполняет функцию и должен быть подключен к VSS Поддерживать целостность системы.
PIN 8: VSS	Земля	Служит наземной ссылкой для минимизации шум и обеспечение точных показаний.

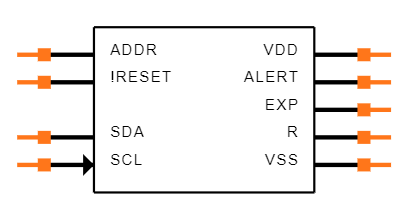

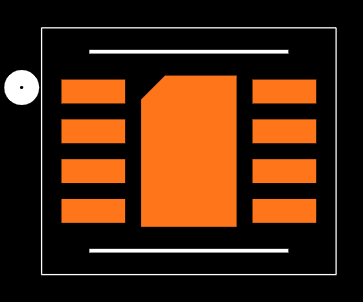

SHT31 Символ, след и модель CAD

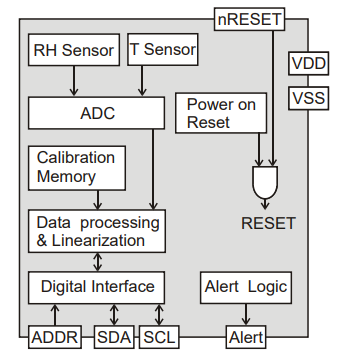

Блок -схема SHT31

Sensirion SHT31-DIS-B-спецификации

Тип	Параметр
Время выполнения завода	4 недели
Устанавливать	Поверхностное крепление
Пакет / корпус	DFN
Количество булавок	8
Упаковка	Вырезать ленту
Опубликовано	2014
Статус частично	Активный
Максимальная рабочая температура	125 ° C.
МИН рабочая температура	-40 ° C.
Вывод типа	Цифровой, i2c
Операционное напряжение питания	3,3 В.
Интерфейс	I2c
Максимальное напряжение снабжения	5,5 В.
Мин напряжения питания	2.15 В.
Точность	2%
Время ответа	8 с
Тип датчика	Температура
Высота	1 мм
Длина	2,6 мм
Ширина	2,6 мм
Достичь SVHC	Нет SVHC
Статус ROHS	ROHS COMPARINT
Свободно привести	Свободно привести

Особенности SHT31

Калибровка и температура компенсация

Датчик SHT31 может похвастаться полностью калиброванными, линеаризованными выходами с неотъемлемой температурной компенсацией, которая в совокупности гарантирует высокую надежность и точность.Эти характеристики неоценимы в настройках, где точность данных не может быть скомпрометирована, например, в промышленной автоматизации и мониторинге окружающей среды.Встроенные процессы калибровки в датчике эффективно отрицают необходимость ручной внешней калибровки, оптимизации интеграции и сокращения времени настройки.

Рабочий диапазон широкого напряжения

Работая в широком диапазоне напряжения от 2,4 В до 5,5 В, SHT31 предлагает замечательную гибкость в различных приложениях.Эта совместимость обеспечивает бесшовную интеграцию в множество систем, от устройств с низким энергопотреблением, до тех пор, которые требуют более высоких уровней напряжения.Широкий диапазон напряжения также служит буфером против незначительных колебаний питания, поддерживая стабильную и последовательную производительность датчика в разнообразных условиях.

Высокоскоростной интерфейс I2C с опцией двойного адреса

Показывая интерфейс I2C, который поддерживает скорость связи до 1 МГц, датчик обеспечивает быструю передачу данных.Эта возможность хороша для приложений, требующих обработки данных и быстрого реагирования.Доступность двух выбираемых адресов I2C позволяет нескольким датчикам обмениваться одной шиной, упростить сложные проекты системы и оптимизировать ресурсы.Эта функция уместна в многоцентровых настройках, где необходима пространство и эффективность ресурсов.

Исключительная точность

SHT31, особенно в его варианте SHT35, выделяется из -за его исключительной точности, обладает относительной точностью влажности ± 1,5 %RH и точностью температуры ± 0,1 ° C.Эти точные измерения приводят к более надежным данным для таких приложений, как системы HVAC, погодные станции и устройства здравоохранения.

Быстрый запуск и сборы данных

Предназначенный для быстрого запуска и сбора данных, датчик сводит к минимуму время задержки между первоначальным увеличением питания и доступностью данных.Эта функция выгодна в ситуациях, требующих немедленного сбора данных, таких как автоматизированные системы управления и системы мониторинга.Быстрое время запуска также способствует эффективности питания в устройствах, управляемых аккумулятором, что позволяет датчику быстро вернуться к состоянию с низким уровнем мощности после измерения.

Компактный и прочный 8-контактный пакет DFN

Заключенный в компактный 8-контактный пакет DFN, SHT31 идеально подходит для интеграции в приложения, ограниченные космическим пространством, без ущерба для производительности.Его небольшой форм -фактор идеально подходит для современных электронных дизайнов, уравновешивая размер и функциональность.Прочная упаковка обеспечивает защиту внутренних компонентов датчика, повышая ее устойчивость и долговечность, даже в сложных операционных средах.

Преимущества SHT31

Исключительная надежность с долгосрочной стабильностью

Датчики SHT31 отмечены их исключительной надежностью и устойчивой производительностью в течение длительных периодов.Производимые процессами тестирования, эти датчики постоянно обеспечивают точные показания, что делает их отличными для среды, которые зависят от точной влажности и мониторинга температуры.Их устойчивая производительность в разнообразных условиях является свидетельством их выдающейся инженерии.

Проверенные технологии с более чем 15 -летним развитием

Учитывая более 15 лет развития, SHT31 использует передовые технологии, основанные на комплексных исследованиях.Дизайн датчика выиграл от итеративных улучшений и пониманий, что привело к превосходному продукту, подходящему для различных применений.Это неумолимое стремление к инновациям воплощает точность и надежность, которые определяют датчики высокого калибра.

Пригодность для крупномасштабного производства

Методология проектирования и производства SHT31 оптимизирует его для крупномасштабного производства.Его оптимизированный производственный процесс обеспечивает массовое производство без жертвы качества.Эта масштабируемость делает это предпочтительным выбором для широкого класса развертываний, охватывая все, от промышленного использования до электроники.Удовлетворение существенного спроса достоверно подчеркивает его межотраслевое принятие.

Высокое отношение сигнал / шум

Высокое отношение сигнал / шум (SNR) SHT31 усиливает его способность доставлять точные и четкие показания.Более высокий SNR используется для получения точных данных в приложениях, требующих обнаружения мельчайших изменений влажности и температуры.

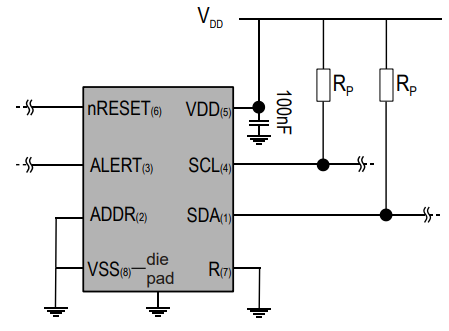

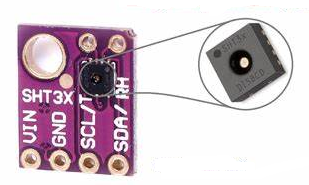

Схема применения SHT31

Источник питания

SHT31 работает в диапазоне напряжений от 2,4 В до 5,5 В, с рабочим напряжением 3,3 В.Стабильный источник питания важен, поскольку колебания могут привести к неточным показаниям датчиков.Многие предпочитают регулятор регулятора 3,3 В для поддержания устойчивого напряжения, дополненного развязывающими конденсаторами для фильтрации шума.Размещение керамического конденсатора 100NF вблизи контактов с датчиками может смягчить временные эффекты напряжения.Эти практики совпадают с успешными электронными конструкциями, где снижение шума великолепно.

Протокол связи

SHT31 связывается через протокол I2C, требующий подтягивания резисторов на линиях SDA и SCL.Резисторы 4,7 кОм используются, но могут быть скорректированы на основе скорости шины и конкретных требований.Правильная маршрутизация линий I2C, чтобы избежать пересечения линий электропередач минимизирует перекрестные разговоры и помехи.

Кондиционирование сигнала

Цифровые датчики, такие как SHT31, могут понадобиться дополнительные компоненты в шумных средах.Использование конденсаторов или экранирования обеспечивает надежную работу, а также ферритовые шарики на линии передачи данных эффективно фильтровать высокочастотный шум.Принятие этих методов сводит к минимуму воздействие EMI.

Макет печатной платы

Хорошо продуманная планировка печатной платы значительно повышает производительность датчика.Поместите SHT31 от теплогенерирующих компонентов, чтобы минимизировать тепловые ошибки.Щит отслеживает и поддерживает твердую плоскость заземления, чтобы смягчить внешние помехи.Эти стратегии отражают практики, касающиеся аналогичных проблем.

Калибровка и тестирование

Тщательная калибровка полезна для точных показаний датчиков.Фактор температуры и влажности смещения.Автоматизированные настройки оптимизируют процесс, усиливая надежность.Автоматизация доказала, что повышает повторяемость и точность в любых приложениях.

Функция самодиагностика

SHT31 включает в себя самодиагностику для выявления потенциальных проблем.Интеграция диагностических проверок в прошивку может превентивно выявлять проблемы, обеспечивая своевременное обслуживание.Проактивная диагностика снижает время простоя и технического обслуживания в долгосрочном использовании, что является ценной пониманием.

Реализация прошивки

Надежная прошивка должна включать в себя обработку ошибок и процедуры проверки данных.Реализуйте CRC проверки для целостности данных.Обеспечить правильную обработку.Этот подход отражает методологии в любых приложениях, обеспечивая последовательное и точное сборы данных.

Сравнительный анализ SHT11 и DHT11

Основные компоненты

Датчик SHT11 включает в себя чувствительные к влажности конденсаторы, в то время как DHT11 опирается на чувствительные к влажности резисторы.Конденсаторы в SHT11, как правило, обеспечивают превосходную стабильность и точность.Этот атрибут становится особенно полезным в приложениях, требующих высокой точности.Выбор датчика с этими характеристиками часто зависит от требований к надежной производительности.Напротив, резисторы в DHT11, несмотря на то, что они более экономичны, могут не достичь того же уровня точности и стабильности.Это различие играет роль, когда речь идет о выборе датчиков для конкретных сред или научных исследований, где целостность данных имеет большое значение.

Композиция датчика

SHT11 использует инновационные материалы, которые создают разрыв для измерения как влажности, так и температуры с точностью.Материал энергетического разрыва повышает его чувствительность и время отклика.Датчики, использующие такие расширенные материалы, обычно обеспечивают более надежные данные по различным условиям.Эта функция делает SHT11 особенно подходящим для научных экспериментов и промышленных применений, где ценятся постоянные показатели.И наоборот, DHT11 объединяет датчик влажности с термистором NTC.Несмотря на то, что эта конфигурация функциональна, она не предлагает расширенные возможности для определения, наблюдаемые в датчиках, использующих материалы энергии.

Функциональность и производительность

SHT11 превосходен в предоставлении показаний влажности, компенсируемых температурой и высококачественных измерений точек росы в различных системах мониторинга окружающей среды.Интеграция температурной компенсации гарантирует, что показания влажности остаются точными, несмотря на колебания.С другой стороны, DHT11 не имеет высококачественных функций точек росы и не предлагает температурную компенсацию, что приводит к потенциальным неточностям.Это ограничение становится заметным в сценариях, где важны точные уровни влажности, например, в системах климат -контроля и метеорологических применениях.Люди, работающие в среде, где точность влияет на результаты, часто склоняются к таким датчикам, как SHT11.Усовершенствованные компоненты SHT11 и исключительная функциональность делают его предпочтительным выбором для более требовательных приложений.И наоборот, DHT11 предлагает более экономичное решение, обеспечивающее приемлемые результаты для менее серьезных ситуаций.Признание конкретных требований данного применения направляет выбор соответствующего датчика.

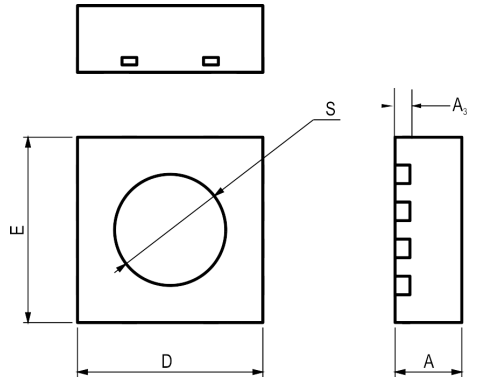

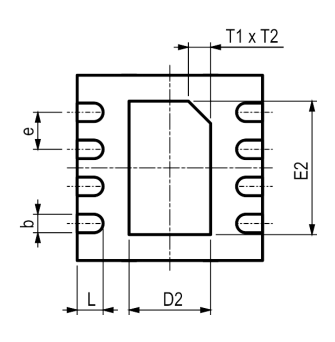

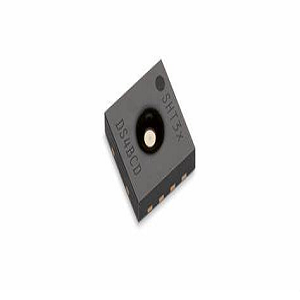

SHT31 упаковка

SHT31 Информация производителя

Sensirion, маяк в сфере датчиков, превосходно в создании датчиков для измерений влажности, газа и потока жидкости.Основанная с четким видением предоставления датчиков высокой рецепты, компания выдвинула инновации, которые глубоко повлияли на такие сектора, как HVAC, автомобильная, медицинская и потребительская электроника.Их датчики ценятся за их точность, надежность и гибкость интеграции, став основными для сложных приложений.Выдача Sensirion в сенсорной технологии подпитывается его бескомпромиссным качеством, неумолимыми инновациями и приверженностью сфокусированным решениям.Эти качества гарантируют, что их датчики постоянно превосходят ожидания отрасли, усиливая их рост лидерства.

DataSheet PDF

SHT31-DIS-B Datahase:

Оператор спецификации датчика.pdf

SHT3X мембрана опция spec.pdf

SHT3X-DIS SERY DATASHEET.PDF

SHTXX, STSXX Assembly SMD PKGS.PDF

Руководство по тестированию SHTXX.pdf

Часто задаваемые вопросы [FAQ]

1. Для чего используется SHT31?

SHT31 находит свое применение в различных областях:

Климат -контроль: обеспечение оптимальных атмосферных условий.

Погодные станции: предоставление надежных данных для прогнозирования.

Домашние приборы: способствуя эффективной и автоматизированной домашней среде.

2. Каковы преимущества датчика SHT31?

Он поддерживает несколько параметров интерфейса, включая выход I2C и напряжения, что облегчает легкое включение в широкий спектр систем и устройств.С диапазоном операционного напряжения от 2,4 до 5,5 В датчик адаптируется к различным условиям питания, обслуживая как общего назначения, так и специализированных применений.Интеграция различных функций в датчике в сочетании с надежной конструкцией обеспечивает высокую надежность.Это делает его подходящим для требовательных приложений, таких как промышленная автоматизация, медицинские устройства и системы HVAC.Возможность датчика измерять как температуру, так и влажность с высокой точностью СПИДа при поддержании оптимальных условий окружающей среды в контролируемых условиях.Это, в свою очередь, повышает общую эффективность операций.Мониторив условий окружающей среды, это помогает поддерживать качество продукции.Его точные показания способствуют экономии энергии и оптимизированной производительности системы.
