MAX30100 Пульс -датчик оксиметра: руководство по распиновки, взаимодействию и использования

Maxim Integrated зарекомендовал себя как лидер в области электронных инноваций, предлагая широкий спектр компонентов, которые обслуживают отрасли от автомобилей до здравоохранения.Среди его замечательных творений, датчик пульсированного оксиметра MAX30100 выделяется из -за его точности в измерении уровней кислорода в крови и частоте сердечных сокращений.Этот компактный датчик играет серьезную роль в медицинских устройствах, носимых и фитнес -трекерах, разработанных с расширенными функциями, такими как низкое энергопотребление и фактические выводы данных.В этой статье рассматривается дизайн, функциональность и приложения Max30100, предоставляя представление о своей интеграции с Arduino и его влиянием на технологию мониторинга здоровья.

Каталог

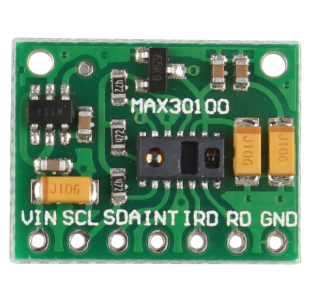

Обзор датчика импульсного оксиметра MAX30100

А MAX30100 является изысканным биометрическим датчиком, созданным для деликатно измельчивой пульсовой оксиметрии и частоты сердечных сокращений при сохранении мощности посредством связи I2C.Он объединяет красные и ИК-светодиоды, фотоприемник, регулируемую оптику и сложный процессор с низким шумом.Эти элементы работают в унисон, чтобы разрешить точное отслеживание сердечного ритма.Часто можно увидеть в фитнес -гаджетах, носимых устройствах и медицинских инструментах, датчик демонстрирует адаптивность в нескольких приложениях.Конфигурация обрабатывается через последовательность регистров программного обеспечения, с данными, искусно размещенными в 16 FIFOS.Он взаимодействует с микроконтроллерами через интерфейс I2C и обладает 16-битным АЦП наряду с отменой окружающего света, чтобы поддержать точные показания.

Эксплуатационный механизм

Чтобы выполнить свои задачи, датчик MAX30100 расположен на стройной области тела, как кончика пальца или уха.Красные и ИК -светодиоды проецируют свет через ткань, а фотоприемник оценивает уровни поглощения света.Эти оценки колеблются с сдвигами в кислороде крови, что позволяет точные расчеты насыщения кислородом в гемоглобине.Вдумчивые факторы дизайна датчика в таких переменных, как окружающий свет, уточняют точность этих наблюдений.Развертывание этого датчика требует осознанности размещения, поскольку различия в частях тела могут повлиять на передачу света, а впоследствии оценивают.

Пынальный макет

Приколоть	Имя	Описание
1	Вин	Этот штифт обеспечивает источник питания для датчика.
2	SCL	Этот штифт - серийный штифт I2C CLK.
3	SDA	Этот PIN -код I2C последовательных данных.
4	Инт	Это штифт прерывания, который протягивается высоко через Встроенный резистор.Это снижается во время прерывания до прояснения.
5	Ирд	Инфракрасный светодиодный катод и точка подключения для светодиода водитель
6	Rd.	Красный светодиодный катод и точка подключения для светодиодного драйвера.
7	Гнездо	Заземляющий штифт подключен к исходному штифту GND.

Особенности и спецификации

Параметр	Описание
Энергопотребление	600 мкА в режиме измерения, 0,7 мкА в режиме ожидания
Подсчет штифтов	14 булавок
Уровень чувствительности влаги (MSL)	168 часов
Тип датчика	Частота сердечных сокращений или оксиметр
Статус ROHS	ROHS3 соответствует
Тип крепления	Поверхностное крепление
Тип упаковки	Поднос
Вывод типа	Аналоговый
Скорость дискретизации	Максимальная скорость дискретизации с быстрой выходом данных
Отмена окружающего света	Включен
Датчик температуры	Датчик температуры на чипе (от -40 ° C до +85 ° C)
Интерфейс связи	I2c (SDA & SCL PINS)
FIFO Buffer	Buffer FIFO с 16 выборками для хранения данных, уменьшает мощность Использование
Поддержка прерывания	Поддерживает прерывания для готовых данных SPO2, Power Ready, температура готова, FIFO, полная, частота сердечного ритма готова
Рабочее напряжение	1,8 В до 3,3 В.
Входной ток	20 мА
Температурная диапазон	-40 ° C до +85 ° C.
Точность температуры	± 1 ° C.
Резолюция АЦП	14 битов
Инфракрасная светодиодная длина волны волны	От 870 до 900 нм
Красный светодиодный пик длины волны	От 650 до 670 нм
Дополнительные функции	Высокая емкость скорости дискретизации, быстрый выход данных

Альтернативные и эквивалентные датчики

Альтернативы

• FSH 7060

• Пульс 3+

• ROHM BH1792GLC

• Proto Central AFE4490

Эквиваленты

• MAX30102

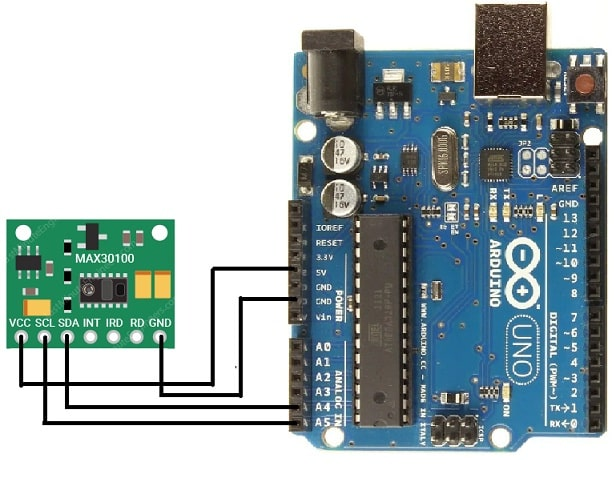

Интеграция датчика MAX30100 с Arduino Uno

Эффективное объединение сенсорного модуля MAX30100 с помощью Arduino UNO открывает возможность отслеживания уровней кислорода в крови и частоты сердечных сокращений, которые можно наблюдать на серийном мониторе.Эта настройка включает в себя использование датчика MAX30100, доску UNO Arduino и соединение проводов.В частности, контакты SDA и SCL датчика соединены с контактами A4 и A5 на Arduino, тогда как контакты VIN и GND связаны с GND и 3,3 В/5V на терминалах на плате.Такое взаимодействие не ограничивается ООН, но также распространяется на другие модели Arduino, такие как Nano, Pro Mini и Mega.После завершения этих соединений приводится в движение Arduino через ПК, сопровождается загрузкой кода программы с использованием Arduino IDE, доступной задачи даже для тех, кто новичок в электронике.

Программирование интерфейса

`` CPP

#включать

#include "max30100_pulseoximeter.h"

#define reporting_period_ms 1000

Pulseoximeter Pox;

uint32_t tslastreport = 0;

void onBeatDeTectEct () {

Serial.println ("beat!");

}

void setup () {

Serial.begin (115200);

Serial.print («Инициализация пульсного оксиметра ...»);

if (! pox.begin ()) {

Serial.println ("не удалось");

для(;;);

} еще {

Serial.println ("успех");

}

pox.setirledcurrent (max30100_led_curr_7_6ma);

pox.setonbeatdeTectedCallback (OnBeatDected);

}

void loop () {

pox.update ();

if (millis () - tslastreport> reporting_period_ms) {

Serial.print («Частота сердечных сокращений:»);

Serial.print (pox.getheartrate ());

Serial.print ("bpm / spo2:");

Serial.print (pox.getspo2 ());

Serial.println ("%");

tslastreport = millis ();

}

}

`` `

После того, как код загружен, активация последовательного монитора и установление скорости передачи в 115200 позволяет отображать фактические частоты сердечных сокращений и SPO2.Эта конфигурация не только представляет собой простую задачу взаимодействия, но и дает значимое понимание работы сенсорной технологии в отслеживании активных маркеров здоровья, демонстрируя сочетание функциональности с практической актуальностью.

Плюсы и минусы

Плюс

Датчик MAX30100 сияет в своем эффективном использовании мощности, предлагая длительный срок службы батареи для носимых устройств.Эта эффективность гарантирует, что вы можете наслаждаться продолжительными периодами использования с меньшим количеством перерывов для перезарядки, способствуя беспрепятственному и удовлетворяющему опыту.Его сложная технология измерения в сочетании с быстрыми скоростями отбора проб обеспечивает точный и надежный сбор данных.Датчик также эффективно обрабатывает окружающий свет, обеспечивая точные показания даже в разнообразных средах освещения.Эта возможность очень ценится вами, которые часто оказываются в условиях с непредсказуемыми изменениями в свете.

Минусы

Несмотря на свои преимущества, датчик MAX30100 сталкивается с несколькими проблемами.Используется правильное расположение пальцев, так как неправильное размещение может привести к неточным данным.Вы можете обнаружить, что вам нужно скорректировать свой подход, осознавая, что поддержание постоянного контакта полезно для точности.Если окружающий свет превышает способности фильтрации датчика, показания могут быть скомпрометированы.Кроме того, приложенное давление должно быть сбалансировано;Слишком много может помешать кровотоку и исказить результаты.Эти различия подчеркивают необходимость тщательного метода обработки, чтобы полностью использовать потенциальные преимущества датчика.

Приложения

Датчик MAX30100 оказывается в ядре множества использования, особенно в доменах мониторинга сердечного ритма и пульсной оксиметрии.Его вклад значительно распространяется на поля медицинских устройств измерения кислорода, носимых технологий и систем отслеживания фитнеса.

Медицинские устройства измерения кислорода

В условиях медицинской среды устройства, включающие датчик MAX30100, часто используются для оценки уровней насыщения кислородом.Эти устройства находят большую ценность в наблюдении за пациентами с респираторными расстройствами или сердечно -сосудистыми проблемами.Предлагая немедленные данные, они помогают вам в обеспечении тщательного и рассмотренного ухода, тем самым улучшая результаты пациентов с помощью такта и усмотрения.Кроме того, точность датчика в показаниях является ключом к выявлению гипоксемии, которая может предотвратить осложнения в таких состояниях, как хроническая обструктивная болезнь легких (ХОБЛ) и сердечная недостаточность.Привлечение таких датчиков в медицинское оборудование повышает как диагностическую точность, так и эффективность эксплуатации в клинической практике.

Носимые технологии

Использование датчика MAX30100 в рамках носимых технологий привело к трансформации в личном отслеживании здоровья.Такие устройства, как интеллектуальные часы и фитнес -полосы, интегрируют этот датчик для мониторинга физиологических показателей, что позволяет людям под контролем своего здоровья с предвидением.Эти носимые устройства предоставляют ценную информацию о личной статистике здравоохранения, поощряя вас адаптировать их образ жизни на основе их тенденций данных, тем самым воспитывая более плавное общество.Это элегантное слияние технологий и надзора за здоровьем иллюстрирует, как инновации могут беспрепятственно внедрить профилакцию в повседневную жизнь, тонко влияя на личное управление здравоохранением.

Системы отслеживания фитнеса

В фитнес -отслеживании датчик MAX30100 дает ключевую информацию, предоставляя подробную информацию о частоте сердечных сокращений и уровня кислорода.Такие данные повышают эффективность тренировочных сессий и поддерживают достижение целей пригодности и эффективно.Способность отслеживать эти метрики в действительности обогащает методологии обучения и повышает результаты производительности.Это дает людям возможность настроить свою деятельность, чтобы способствовать улучшению здоровья сердца и общего благополучия, иллюстрируя, как технология облегчает глубокое понимание физиологических реакций во время физических упражнений.

Серьезные оценки здоровья

Для тех контекстов, где уровень кислорода в крови влияет такие ситуации, как астма, рак легких или сердечная недостаточность, роль датчика MAX30100 необходима.Его развертывание в системах непрерывного мониторинга для пациентов укрепляет лечение хронических заболеваний, помогая вам быстро реагировать во время серьезных эпизодов.Кроме того, постоянный сбор данных поддерживает разработку персонализированной медицины, где стратегии лечения создаются специально на основе отдельных данных о здоровье.Этот новый подход подчеркивает растущую значимость данных о здоровье в достижении наилучших результатов пациента.
