Описание пусковых конденсаторов для однофазных двигателей

Вы можете заметить, что некоторые двигатели запускаются плавно, в то время как другие с трудом или гудят перед включением, и эта разница часто сводится к конденсатору.Пусковой конденсатор двигателя помогает однофазному двигателю переменного тока начать вращаться при подаче питания.Он работает тихо в фоновом режиме, накапливая и высвобождая энергию в нужный момент, чтобы привести двигатель в движение.Понимание того, как этот компонент работает, где он используется и чем он отличается от рабочего конденсатора, поможет вам разобраться в повседневных устройствах, таких как бытовые приборы, насосы и электроинструменты, а также поможет вам выбрать правильный конденсатор при необходимости замены.

Каталог

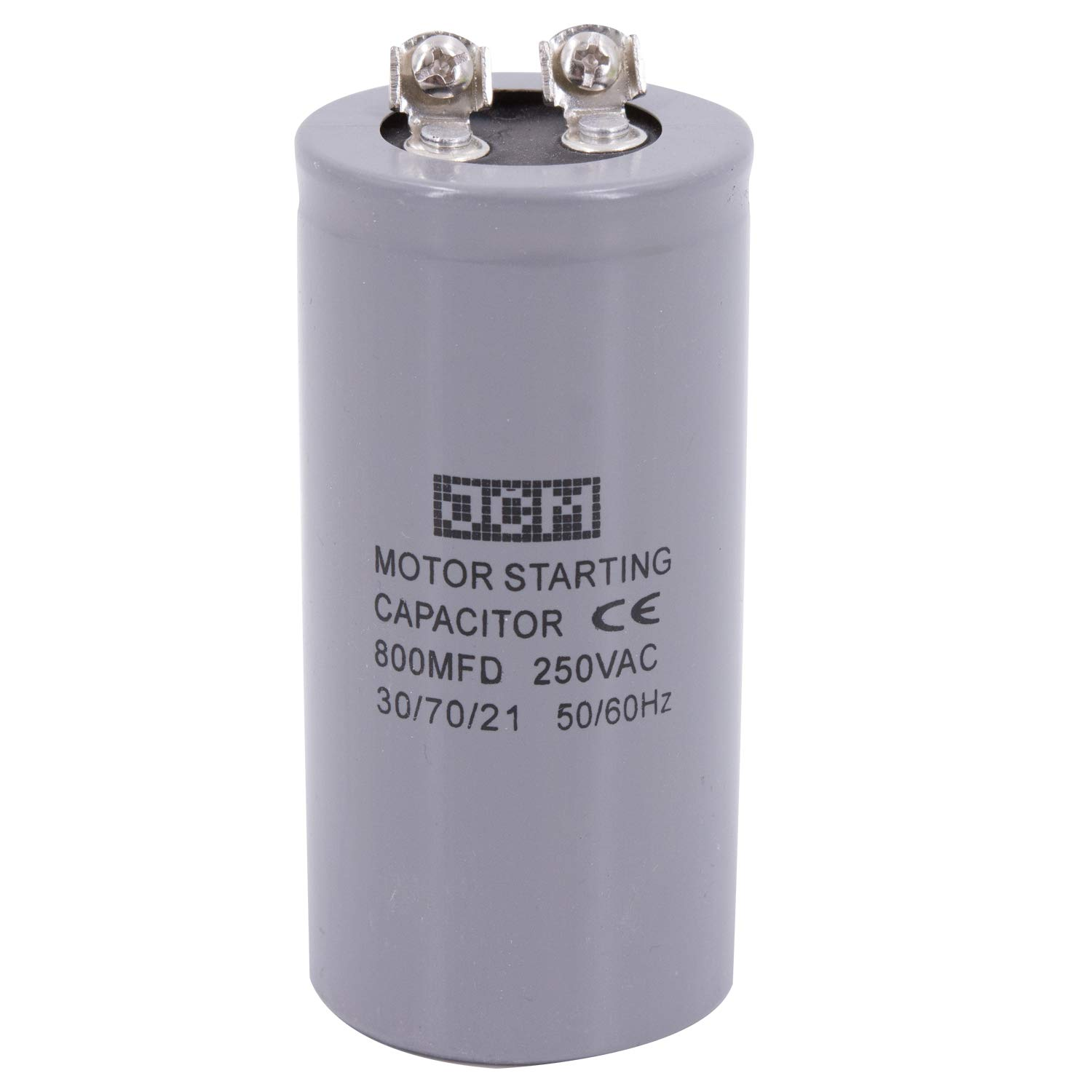

Рисунок 1. Пусковой конденсатор двигателя

Что такое пусковой конденсатор двигателя

Пусковой конденсатор двигателя — это электрический компонент, используемый в однофазных двигателях переменного тока, который помогает инициировать вращение при запуске.В этих двигателях сам по себе источник питания не создает достаточной силы для начала движения, что может помешать двигателю запуститься самостоятельно.

Пусковой конденсатор на короткое время сохраняет электрическую энергию и высвобождает ее во время запуска, позволяя двигателю развить начальную силу, необходимую для начала вращения.Его роль ограничивается этим коротким стартовым периодом и он не предназначен для непрерывной работы.Как только двигатель заработает, пусковой конденсатор больше не нужен, поскольку его целью является исключительно поддержка двигателя во время первоначального запуска.

Зачем однофазным двигателям нужен пусковой конденсатор

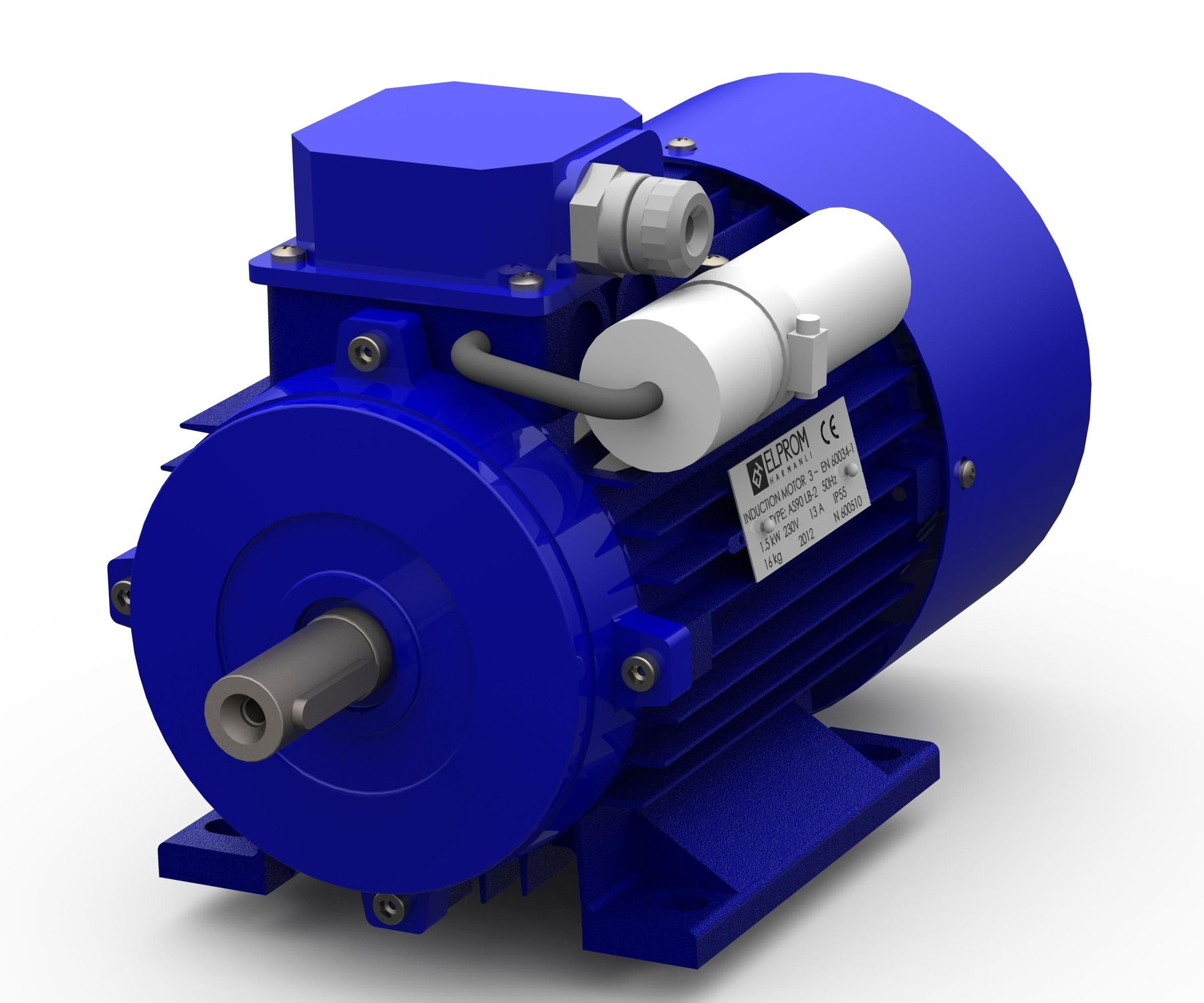

Рисунок 2. Однофазный двигатель со пусковым конденсатором.

Однофазные двигатели переменного тока имеют естественное ограничение при запуске.При подаче питания единственный переменный ток создает магнитное поле, которое пульсирует по силе, но не вращается.Этот тип магнитного поля не способен создать достаточную вращающую силу для запуска двигателя из состояния покоя.

В состоянии покоя силы, действующие на ротор, равны и противоположны, поэтому предпочтительного направления движения нет.Благодаря этому балансу ротор может оставаться неподвижным, даже если двигатель находится под напряжением.На практике вы можете заметить, что двигатель издает низкий гудящий звук без вращения, что отражает недостаток пускового крутящего момента.

Чтобы начать вращение, двигателю нужен способ нарушить этот баланс.Дополнительный фазовый сдвиг приводит к разнице во времени между магнитными эффектами внутри двигателя.Это изменение позволяет сформировать временное вращающееся магнитное поле, обеспечивающее четкое направление вращения и начальную силу, необходимую для надежного запуска.

Как работает пусковой конденсатор двигателя

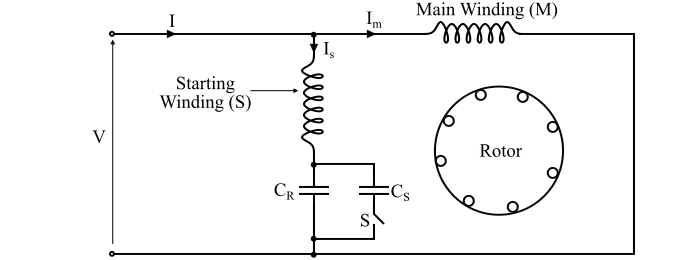

Рисунок 3. Принципиальная схема пускового конденсатора двигателя.

Пусковой конденсатор двигателя работает, регулируя время протекания тока в однофазном двигателе переменного тока, чтобы можно было начать вращение.Схема включает в себя основную обмотку и вспомогательную обмотку, также называемую пусковой обмоткой, соединенные через пусковой конденсатор.Вспомогательная обмотка включена только для облегчения запуска и не предназначена для непрерывной работы.

При подаче напряжения ток течет через обе обмотки.Пусковой конденсатор задерживает ток во вспомогательной обмотке, в результате чего он достигает своего пика в другое время, чем ток в основной обмотке.Эта задержка создает разность фаз между двумя токами, что приводит к соответствующему сдвигу магнитных полей, создаваемых каждой обмоткой.

Поскольку магнитные поля больше не синхронизированы, их совокупный эффект создает вращающееся магнитное поле, а не пульсирующее.Это вращающееся поле прикладывает к ротору несбалансированную силу, создавая пусковой момент и позволяя двигателю начать вращаться в контролируемом направлении.Скоординированное действие основной обмотки, вспомогательной обмотки и конденсатора создает условия, необходимые для запуска двигателя.

Пусковые и рабочие конденсаторы и работа их схем

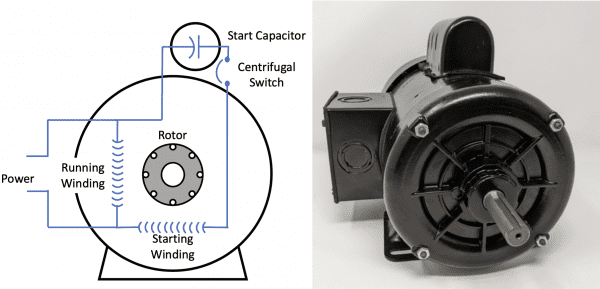

Рисунок 4. Запуск и работа конденсаторного двигателя.

В однофазных двигателях переменного тока могут использоваться пусковые конденсаторы, рабочие конденсаторы или их комбинация, в зависимости от того, как двигатель предназначен для работы.Хотя эти компоненты кажутся похожими, они служат разным целям и функционируют на разных этапах работы двигателя.

Начало работы конденсатора

Пусковой конденсатор используется только на этапе запуска.Он соединен последовательно со вспомогательной обмоткой для создания сильного фазового сдвига, который помогает двигателю развивать достаточный крутящий момент для начала вращения.Этот конденсатор предназначен для кратковременного использования и обычно отключается от цепи, когда двигатель достигает определенной скорости.Отключение обычно осуществляется с помощью центробежного переключателя или реле, которое автоматически размыкает пусковую цепь после запуска.

Запустите работу конденсатора

Рабочий конденсатор, напротив, предназначен для того, чтобы оставаться в цепи во время нормальной работы двигателя.После отключения пускового конденсатора рабочий конденсатор продолжает работать со вспомогательной обмоткой для поддержания более плавного и стабильного вращения.Его функция заключается не в обеспечении высокого пускового момента, а в поддержании эффективной и сбалансированной работы двигателя во время его работы.

Применение пусковых и рабочих конденсаторов двигателей

Пусковые и рабочие конденсаторы двигателей обычно используются в однофазных двигателях переменного тока, где электропитание ограничено однофазной мощностью.Эти приложения широко распространены в жилых, коммерческих и легких промышленных условиях, где требуется умеренная мощность двигателя и простые электрические соединения.

В бытовых приборах, таких как стиральные машины, сушилки, холодильники и пылесосы, конденсаторы обеспечивают надежную работу двигателя как при запуске, так и при нормальном использовании.Пусковые конденсаторы помогают двигателю начать вращение под нагрузкой, а рабочие конденсаторы помогают поддерживать плавную и стабильную работу двигателя после его работы.

В электроинструментах, включая дрели, пилы и шлифовальные машины, используются однофазные двигатели с конденсаторами, позволяющие выдерживать частые запуски и переменную нагрузку.Наличие конденсаторов позволяет этим инструментам развивать достаточную пусковую силу, сохраняя при этом компактные размеры и портативность.

В насосах и компрессорах, таких как водяные насосы, воздушные компрессоры и холодильные компрессоры, конденсаторы двигателя обеспечивают запуск, преодолевая механическое сопротивление, и помогают поддерживать стабильную работу.Эти системы часто начинают работу под нагрузкой, поэтому конденсаторы необходимы для надежной работы двигателя.

В системах кондиционирования воздуха также используются конденсаторы для запуска и работы двигателей вентиляторов и компрессоров.В жилых и небольших коммерческих установках обычно используются однофазные двигатели из-за их совместимости со стандартными источниками питания и простых электрических требований.

Преимущества и ограничения пусковых конденсаторов двигателей

Преимущества	Ограничения
Обеспечивает высокий пусковой момент для однофазных двигателей.	Предназначен только для кратковременного использования
Обеспечивает надежный самозапуск с места.	Может перегреться, если слишком долго оставаться под напряжением
Простое и недорогое решение	Ограниченный срок службы из-за высокого электрического напряжения.
Легко интегрируется в цепи двигателя.	Чувствителен к перепадам температур
Улучшает производительность запуска под нагрузкой	Больший физический размер для более высокой емкости
Уменьшает продолжительность пускового тока	Не подходит для непрерывной работы.
Совместим со стандартным однофазным питанием.	Значение емкости должно быть точно согласовано
Широко доступен в стандартных рейтингах	Электролитические типы со временем деградируют.
Поддерживает компактные конструкции двигателей.	Неисправность может помешать запуску двигателя
Требуется минимальная схема управления	Требуются дополнительные коммутационные компоненты

Заключение

Пусковой конденсатор двигателя играет тихую, но важную роль, помогая однофазным двигателям работать должным образом.Он поддерживает запуск двигателя, обеспечивая плавное и надежное вращение.Понимание того, почему это необходимо, объясняет ограничения однофазной мощности и то, как эти ограничения учитываются в практических проектах.Знание разницы между пусковыми и рабочими конденсаторами поможет избежать неправильной замены.Глядя на реальные применения, вы можете увидеть, насколько распространены эти компоненты в повседневном оборудовании.Правильный выбор конденсатора помогает поддерживать стабильную работу и снижает нагрузку на двигатель.
