Программируемый логический контроллер (ПЛК): определение, типы, принцип работы и приложения

Программируемый логический контроллер (ПЛК) — это промышленное устройство управления, которое используется для автоматизации машин и процессов.В этой статье вы узнаете, что такое ПЛК, его основные компоненты и как он работает внутри системы автоматизации.Вы также узнаете о различных типах ПЛК, о том, как используется лестничное программирование и где обычно применяются ПЛК.Включены четкие сравнения с другими системами управления, которые помогут вам понять их роль в автоматизации.

Каталог

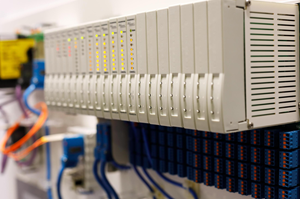

Рисунок 1. Программируемый логический контроллер (ПЛК)

Что такое программируемый логический контроллер?

Программируемый логический контроллер (ПЛК) — это прочный промышленный компьютер, разработанный специально для надежного управления в системах автоматизации.Как показано на рисунке, ПЛК обычно устанавливается внутри панели управления как специализированное промышленное устройство, а не как компьютер общего назначения.Прочная модульная конструкция позволяет ему непрерывно работать в суровых условиях.ПЛК сконструированы так, чтобы противостоять электрическим шумам, вибрации, пыли и перепадам температуры.В отличие от стандартных ПК, ПЛК оптимизирован для надежной промышленной эксплуатации.

Компоненты системы ПЛК

Компоненты системы ПЛК важны, поскольку они работают вместе, позволяя программируемому логическому контроллеру надежно контролировать, контролировать и автоматизировать промышленные машины и процессы.

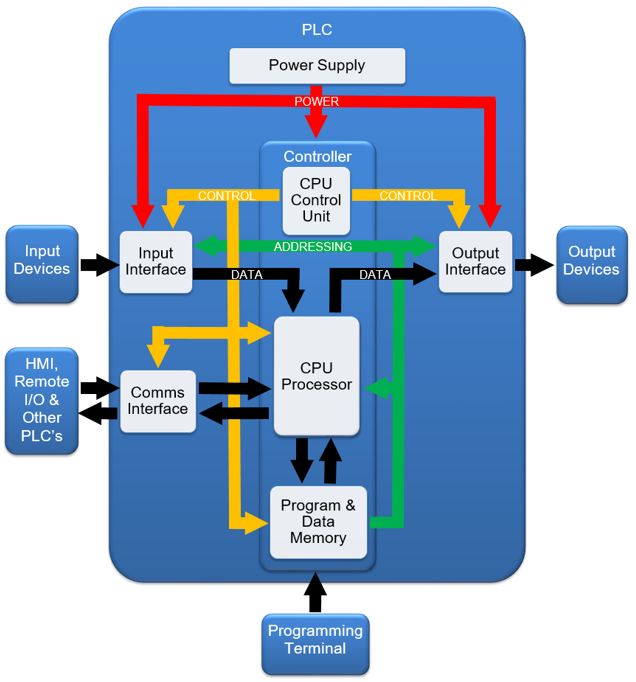

Рисунок 2. Компоненты системы ПЛК

•Источник питания

Источник питания является основным компонентом ПЛК, который обеспечивает правильное рабочее напряжение для внутренних модулей.Это обеспечивает стабильное и непрерывное питание для надежной работы ПЛК.

•Контроллер (блок управления процессором)

Контроллер является центральным компонентом, который управляет всей внутренней деятельностью ПЛК.Он координирует связь между памятью, модулями ввода и модулями вывода.

•Процессор процессора

Процессор ЦП является основным обрабатывающим компонентом ПЛК.Он выполняет логические операции и внутреннюю обработку данных, необходимые системе управления.

•Память программ и данных

Память — это компонент ПЛК, используемый для хранения управляющих программ и системных данных.Он поддерживает как временное, так и постоянное хранение инструкций.

•Входной интерфейс

Входной интерфейс представляет собой компонент ПЛК, который подключает внешние сигналы к контроллеру.Он обрабатывает и преобразует входящие сигналы в пригодный для использования внутренний формат.

•Выходной интерфейс

Выходной интерфейс отвечает за доставку управляющих сигналов от ПЛК к подключенным устройствам.Он преобразует внутренние логические сигналы в электрические выходные сигналы.

•Устройства ввода

Устройства ввода — это внешние компоненты, передающие сигналы в ПЛК.Они обнаруживают физические условия и преобразуют их в электрические входные сигналы.

•Устройства вывода

Устройства вывода — это компоненты, которые получают управляющие сигналы от ПЛК.Они выполняют физические действия, такие как переключение или индикация состояния системы.

•Коммуникационный интерфейс

Интерфейс связи — это компонент ПЛК, используемый для обмена данными с внешними системами.Он поддерживает функции сети и системной интеграции.

•HMI, удаленный ввод-вывод и другие ПЛК

Это вспомогательные компоненты, которые взаимодействуют с ПЛК для мониторинга и расширения.Они поддерживают взаимодействие и распределенное управление.

•Программный терминал

Терминал программирования — это вспомогательный компонент, используемый для настройки ПЛК.Он позволяет разрабатывать программы, тестировать и проводить диагностику системы.

Принцип работы ПЛК

ПЛК работает с использованием непрерывного циклического процесса, называемого циклом сканирования, который обеспечивает точное и надежное управление.Цикл начинается со считывания ПЛК всех входных сигналов, таких как состояния датчиков, положения переключателей или аналоговые измерения.Затем контроллер выполняет заданную пользователем программу, применяя логические инструкции, такие как таймеры, счетчики, сравнения и арифметические функции.После обработки ПЛК обновляет свои выходные данные, активируя двигатели, соленоиды, сигналы тревоги, реле и другие полевые устройства.Этот цикл повторяется в течение миллисекунд, позволяя ПЛК мгновенно реагировать на изменяющиеся условия.Дополнительные функции, такие как протоколы связи, внутренняя диагностика и процедуры обработки ошибок, помогают поддерживать безопасную и надежную работу.

Типы программируемого логического контроллера

Компактный ПЛК

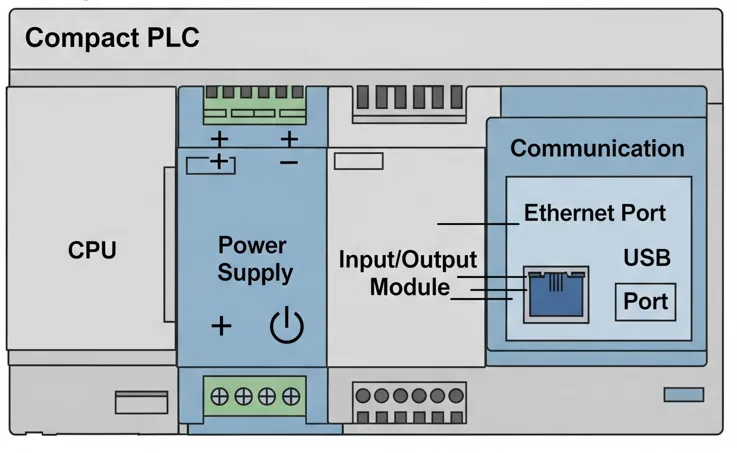

Рисунок 3. Компактный ПЛК

Компактный ПЛК — это программируемый логический контроллер «все в одном», который объединяет ЦП, источник питания, модули ввода-вывода и коммуникационные порты в одном устройстве.На рисунке эти встроенные секции четко сгруппированы в одном компактном корпусе, показывая, как спроектирован контроллер для экономии места и упрощения установки.Наличие встроенных терминалов ввода-вывода подчеркивает, что внешние модули расширения не всегда требуются для основных задач автоматизации.Коммуникационные порты, такие как Ethernet и USB, указывают, как можно запрограммировать компактный ПЛК и подключить его к другим системам.

Модульный ПЛК

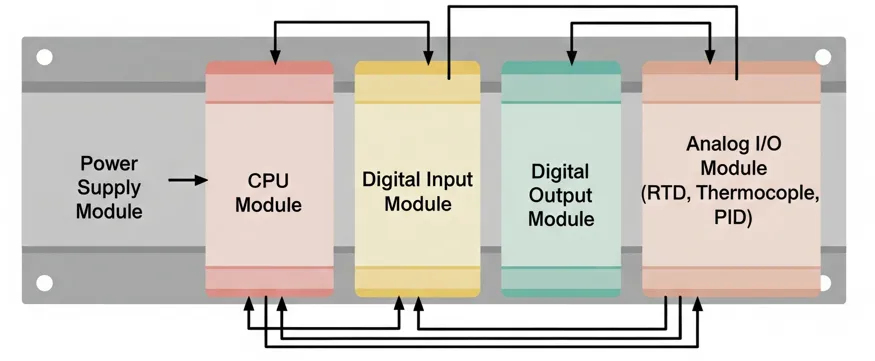

Рисунок 4. Модульный ПЛК

Модульный ПЛК — это программируемый логический контроллер, состоящий из отдельных взаимозаменяемых модулей, которые работают вместе как одна система управления.На рисунке ПЛК показан собранным на общей шине с отдельными модулями питания, ЦП, цифрового входа, цифрового выхода и аналогового ввода-вывода, что наглядно иллюстрирует его модульную структуру.Каждый модуль выполняет определенную функцию, позволяя расширять или модифицировать систему путем добавления или замены модулей по мере необходимости.Гибкая конструкция делает модульные ПЛК подходящими для средних и крупных систем автоматизации, где требования к вводу/выводу могут со временем меняться.

ПЛК для монтажа в стойку

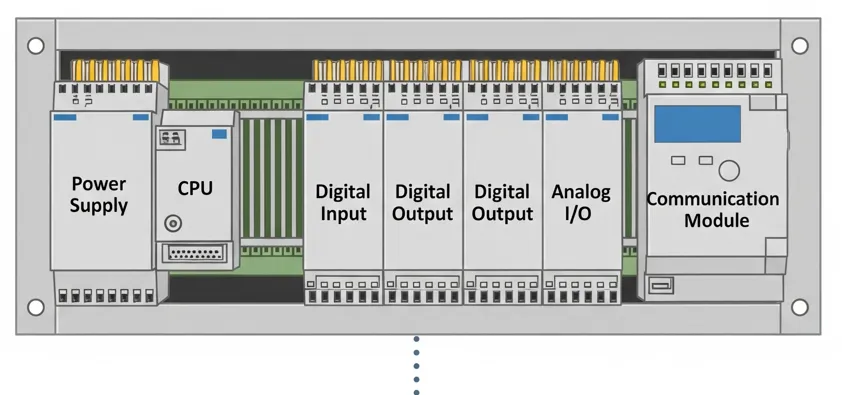

Рисунок 5. ПЛК, монтируемый в стойку

ПЛК для монтажа в стойку — это программируемый логический контроллер, предназначенный для размещения нескольких функциональных модулей в одной стойке или шасси для систем автоматизации высокой производительности.На рисунке ПЛК расположен в структурированной стойке с отдельными слотами для источника питания, ЦП, модулей цифрового ввода, модулей цифрового вывода, аналогового ввода-вывода и модуля связи, что ясно показывает его организованную компоновку.Такое расположение позволяет многим модулям работать вместе, используя общую объединительную плату для питания и передачи данных.ПЛК, монтируемые в стойку, обычно используются в больших и сложных системах управления, где требуется большое количество входов/выходов, быстрая обработка данных и надежная связь.

ПЛК безопасности

ПЛК безопасности — это специализированный программируемый логический контроллер, разработанный специально для приложений, связанных с безопасностью.Он включает в себя резервное оборудование и отказоустойчивую архитектуру, обеспечивающую надежную работу даже во время сбоев.ПЛК безопасности поддерживают сертифицированные функции безопасности, такие как аварийная остановка, защитные блокировки и безопасное управление движением.Эти контроллеры соответствуют международным стандартам безопасности, таким как IEC 61508 и ISO 13849. ПЛК безопасности обычно используются в опасных и критически важных промышленных средах.

Мягкий ПЛК

Программный ПЛК — это программируемый логический контроллер на базе программного обеспечения, работающий на промышленном ПК или встроенной вычислительной платформе.Он выполняет стандартные функции управления ПЛК, используя программное обеспечение вместо специального оборудования ПЛК.Программные ПЛК предлагают высокую вычислительную мощность и гибкость для сложных приложений управления и обработки данных.Они обычно интегрируются с промышленным Интернетом вещей (IIoT) и передовыми системами автоматизации.Этот тип ПЛК подходит для современных сред автоматизации, требующих масштабируемости и возможности подключения.

Лестничное программирование ПЛК

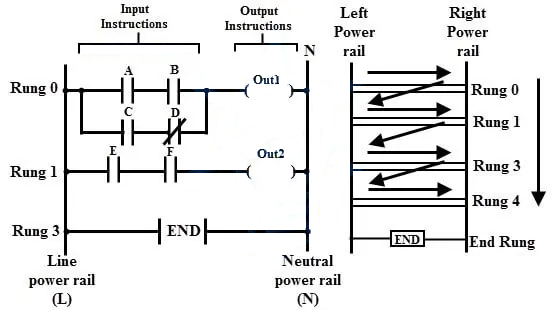

Рисунок 6. Схема лестничного программирования ПЛК

Лестничное программирование ПЛК — это метод графического программирования, используемый для создания логики управления программируемыми логическими контроллерами с использованием символов, напоминающих схемы электрических реле.На рисунке показана релейная логика с двумя вертикальными шинами питания и несколькими горизонтальными ступенями, которые представляют собой отдельные команды управления.Инструкции ввода, такие как переключатели и контакты, расположены с левой стороны каждой ступени, показывая условия, которые должны быть выполнены, чтобы логика была верной.Выходные инструкции, показанные в виде катушек справа, указывают действия, которые происходят, когда входные условия удовлетворены.Такая компоновка в виде лестничной схемы упрощает чтение, устранение неполадок и понимание программирования ПЛК, особенно для приложений промышленной автоматизации и управления.

Применение программируемого логического контроллера

Автоматизация машин и секвенирование

ПЛК используются для пошагового управления работой машин в автоматизированной системе.Они гарантируют, что каждое действие происходит в правильном порядке и в нужное время.Это повышает надежность машины и уменьшает эксплуатационные ошибки.Автоматизация машин с помощью ПЛК повышает эффективность и согласованность промышленных процессов.

Управление двигателем и приводом

ПЛК управляют работой электродвигателей, контролируя запуск, остановку, скорость и направление.Они также выполняют функции защиты двигателя, такие как перегрузка и обнаружение неисправностей.Это обеспечивает безопасную и эффективную работу двигателя.Управление двигателем на базе ПЛК широко используется в системах промышленной автоматизации.

Управление процессом

ПЛК регулируют переменные процесса, такие как температура, давление, расход и уровень жидкости.Они используют обратную связь от датчиков для поддержания стабильных и точных условий управления.Это помогает обеспечить стабильное качество продукции и безопасную работу технологического процесса.Управление процессами является ключевым применением ПЛК в промышленных системах.

Системы обработки материалов

ПЛК управляют конвейерами, лифтами и автоматизированными системами сортировки движения материалов.Они управляют скоростью, направлением и маршрутизацией на основе входных данных датчиков.Это обеспечивает плавное и эффективное обращение с материалами.Автоматизация обработки материалов повышает производительность и сокращает ручной труд.

Управление безопасностью и блокировкой

ПЛК контролируют устройства безопасности, такие как кнопки аварийной остановки и предохранительные выключатели.Они вызывают блокировки или отключения системы при обнаружении небезопасных условий.Это помогает защитить как персонал, так и оборудование.Управление безопасностью — это применение ПЛК в промышленных условиях.

Автоматизация производственных линий

ПЛК координируют работу нескольких машин и рабочих станций на производственной линии.Они обеспечивают непрерывную и синхронизированную работу на всех этапах.Это повышает скорость производства и сокращает время простоев.Автоматизация производственных линий повышает общую эффективность производства.

Сбор данных и мониторинг

ПЛК собирают операционные данные с датчиков и машин во время работы системы.Эти данные используются для мониторинга производительности, диагностики и обнаружения неисправностей.ПЛК могут передавать данные в HMI или системы SCADA для анализа.Сбор данных помогает оптимизировать и улучшить производственные процессы.

ПЛК против микроконтроллера против DCS против PAC

Это сравнение поможет вам понять различия между ПЛК, микроконтроллерами, РСУ и PAC, чтобы вы могли выбрать правильную систему управления для своих потребностей в автоматизации.

Спецификация	ПЛК (Программируемый логический контроллер)	Микроконтроллер	DCS (Распределенная система управления)	ПКК (Программируемый контроллер автоматизации)
Основная цель	Промышленный автоматизация и контроль	Встроенный управление в устройствах	Большой непрерывный контроль процесса	Расширенный промышленная автоматизация
Размер приложения	От маленького до большие машины	Маленький электронные продукты	Очень большой растения	От среднего до очень большие системы
Обработка скорость	от 1 до 10 мс время сканирования	До сотни МГц	Оптимизирован для устойчивые процессы	Быстрее, чем ПЛК, почти на уровне ПК
Языки программирования	Лестничная логика, ФБД, СТ	С, С++, Сборка	Функция блоки	МЭК 61131-3 плюс языки высокого уровня
Операционная среда	Суровый промышленные условия	Нормальный электронная среда	Суровый промышленные условия	Суровый промышленные условия
емкость ввода-вывода	Десятки до тысячи точек ввода-вывода	Очень ограничено I O-контакты	Тысячи точки ввода-вывода	Сотни до тысячи I O
Масштабируемость	От умеренного до высокий	Очень ограничено	Очень высокий	Очень высокий
Общение Протоколы	Модбус, Ethernet IP, Profibus	УАРТ, СПИ, I2C	Собственный промышленные сети	Ethernet IP, ОПК УА, Modbus
Отказоустойчивость	Умеренный	Очень низкий	Очень высокий с резервированием	Высокий с варианты резервирования
Архитектура системы	Централизованный контроль	Автономный устройство	Полностью распределенное управление	Гибридный ПЛК и архитектура ПК
Типичный ответ Время	от 1 до 20 миллисекунды	микросекунды	Секунды до миллисекунды	Субмиллисекундный в миллисекунды
Сложность обслуживания	От низкого до умеренный	Низкий	Высокий	Умеренный

Преимущества и ограничения ПЛК

Преимущества ПЛК

• Надежная работа в суровых промышленных условиях.

• Легкое изменение программы без переподключения

• Быстрая реакция управления в режиме реального времени.

• Компактный дизайн с меньшим количеством проводов.

• Встроенная диагностика для простоты обслуживания.

• Поддерживает промышленные сети связи.

Ограничения ПЛК

• Требуются квалифицированные знания программирования.

• Высокая первоначальная стоимость системы

• Ограниченная вычислительная мощность для сложных задач.

• Аппаратное и программное обеспечение зависит от поставщика.

• Обновления могут потребовать замены оборудования.

Заключение

ПЛК широко используются в автоматизации, поскольку они надежны, быстры и подходят для суровых условий.Их компоненты и работа на основе сканирования позволяют точно управлять машинами и процессами.Различные типы ПЛК и методы программирования поддерживают широкий спектр промышленных задач.Знание их преимуществ, ограничений и отличий от других контроллеров помогает выбрать правильную систему автоматизации.
