Объяснение широтно-импульсной модуляции (ШИМ)

Широтно-импульсная модуляция (ШИМ) — это простой и эффективный способ управления электроэнергией с помощью цифровых сигналов.Вместо изменения напряжения питания вы регулируете продолжительность включения и выключения сигнала в каждом цикле, чтобы контролировать подачу мощности.Эта статья поможет вам понять, как работает ШИМ, как рабочий цикл влияет на выходную мощность и почему ШИМ широко используется в электронике и системах управления.Вы также увидите, как ШИМ применяется в контроллерах, типах сигналов и приложениях.

Каталог

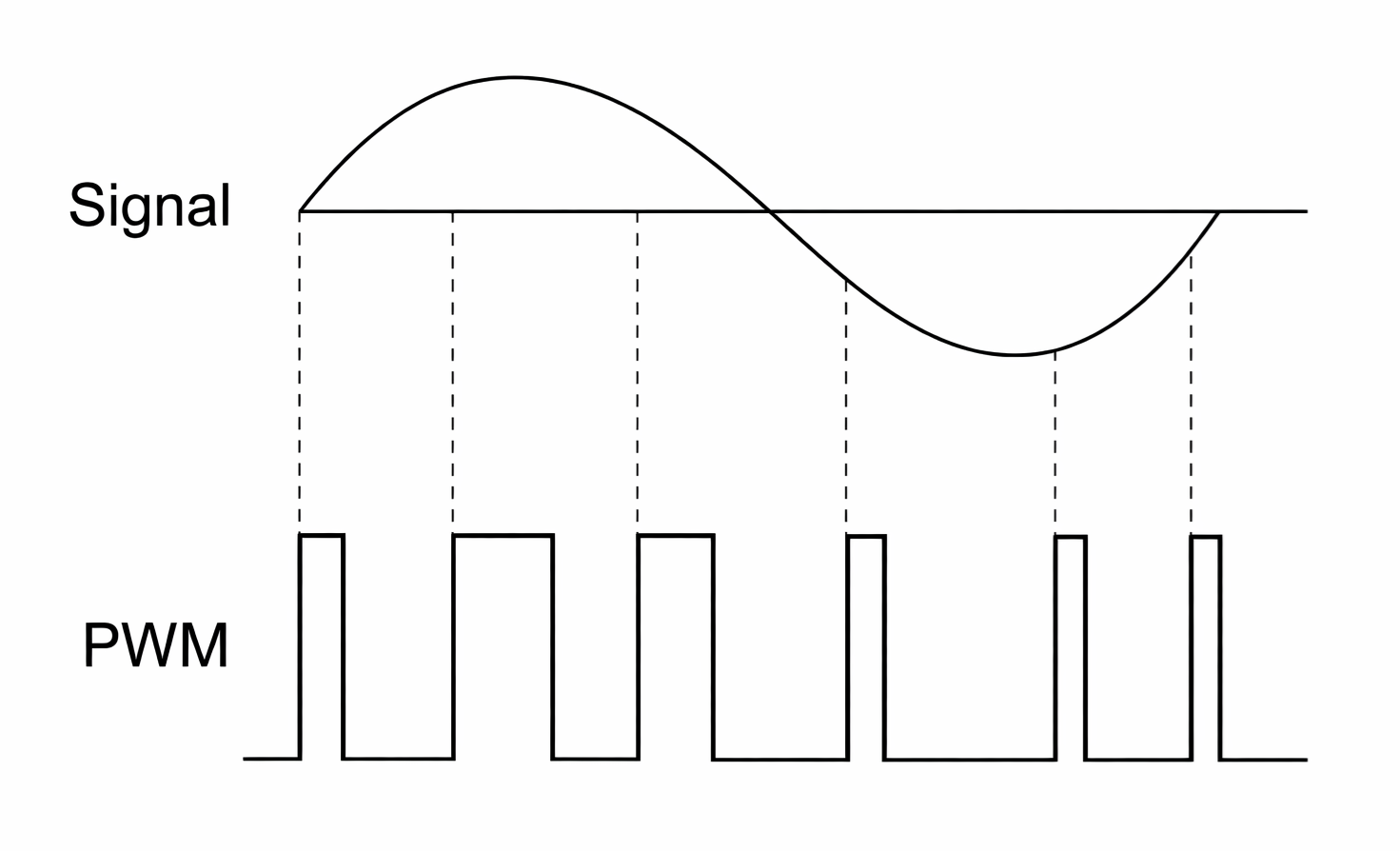

Рисунок 1. Концепция широтно-импульсной модуляции

Что такое широтно-импульсная модуляция?

Широтно-импульсная модуляция (ШИМ) — это метод цифрового управления, используемый для регулирования электрической мощности, подаваемой на нагрузку, путем изменения доли времени включения в течение фиксированного периода переключения.Вместо изменения уровня напряжения питания ШИМ контролирует эффективную мощность, быстро переключая сигнал между полностью включенным и полностью выключенным состояниями.Такой подход позволяет эффективно регулировать мощность с минимальными потерями энергии, что позволяет широко использовать ШИМ в приводах двигателей, управлении светодиодами, преобразователях мощности и встроенных системах управления.

Как работает широтно-импульсная модуляция?

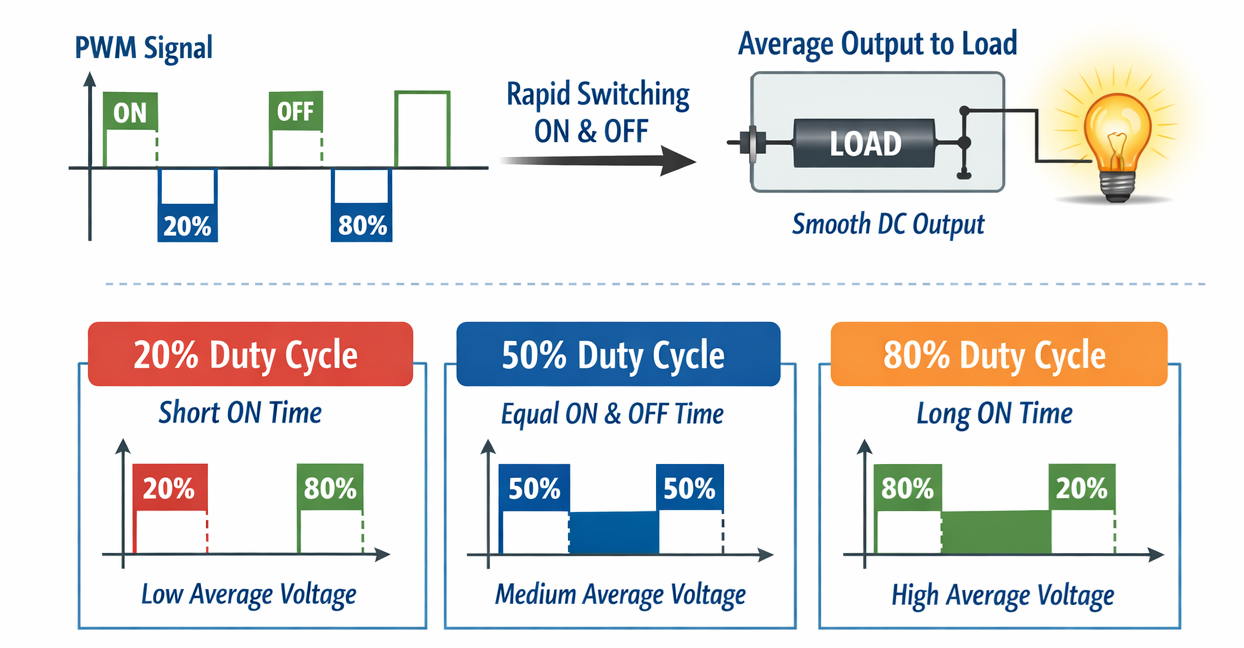

Рисунок 2. Принцип работы ШИМ.

Широтно-импульсная модуляция работает путем многократного включения и выключения выходного сигнала с постоянной частотой.Во время каждого цикла переключения сигнал остается включенным в течение определенного времени и выключенным до конца цикла.Отношение времени включения к общему времени цикла известно как рабочий цикл, и оно напрямую определяет среднее напряжение и ток, подаваемые на нагрузку.Более высокий рабочий цикл увеличивает подаваемую мощность, а более низкий рабочий цикл снижает ее.

Поскольку частота переключения обычно намного выше, чем электрическая или механическая реакция нагрузки, нагрузка реагирует на среднее значение сигнала, а не на отдельные импульсы.В результате ШИМ обеспечивает плавное и точное управление мощностью с использованием цифровых сигналов без необходимости использования источников переменного напряжения.

Характеристики формы сигнала ШИМ

ШИМ Характеристика	Описание
Ширина импульса	время включения в течение одного цикла ШИМ, от 0 микросекунд до полного периода.
Рабочий цикл	Процент Время включения за цикл от 0 до 100 процентов.
Частота ШИМ	Количество циклов в секунду, обычно от 500 Гц до 100 кГц.
Период ШИМ	Полный цикл время, обычно от 1 миллисекунды до 10 микросекунд.
Сигнал Амплитуда	Уровень напряжения сигнала ШИМ, обычно 3,3 В, 5 В или 12 В.
Высокое напряжение Уровень	Напряжение во включенном состоянии равен напряжению питания.
Низкое напряжение Уровень	Напряжение в состоянии ВЫКЛ, обычно 0 В.
Время подъема	Время переключение с низкого уровня на высокий, часто от 10 нс до 1 мкс.
Время осени	Время переключение с высокого на низкий, часто от 10 нс до 1 мкс.
Переключение Скорость	Максимальная ставка изменения состояния, поддерживая высокочастотную ШИМ.
Разрешение	Количество Шаги заполнения, обычно 8 или 10 бит.
Сигнал Стабильность	Консистенция частоты и рабочего цикла с течением времени.
Джиттер	Малые сроки вариация, обычно менее 1 процента.
Мертвое время	Преднамеренный задержка между переключениями обычно от 100 нс до 5 мкс.
Гармоники	Высокочастотный компоненты, генерируемые быстрым переключением.
Контроль мощности	Выходная мощность изменяется линейно в зависимости от рабочего цикла.
Ответ нагрузки	Способность сохранять форму сигнала при изменении нагрузки.
Фильтрация Выход	Фильтрованная ШИМ выдает плавное напряжение постоянного тока.
Шум Иммунитет	Сопротивление интерференция улучшается с чистыми краями.

Типы широтно-импульсной модуляции

Широтно-импульсную модуляцию можно разделить на различные стратегии управления в зависимости от формы выходного сигнала.Эти типы ШИМ ориентированы на концепции модуляции и алгоритмы управления, которые влияют на выходное напряжение, гармонические характеристики и эффективность.

Одноимпульсная широтно-импульсная модуляция (Одноимпульсная ШИМ)

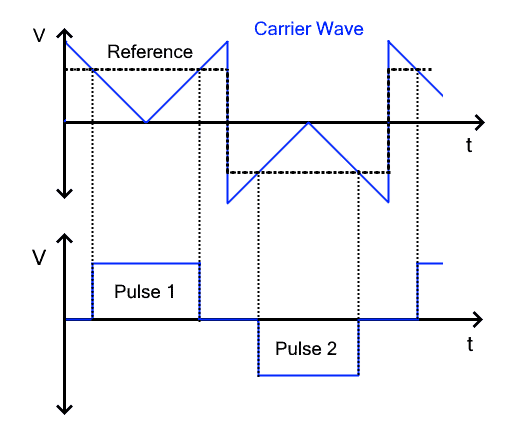

Рисунок 3. Одноимпульсный сигнал ШИМ

Одноимпульсная ШИМ использует один импульс переключения на полупериод выходного сигнала.Ширина этого одиночного импульса регулируется для контроля уровня выходного напряжения.Поскольку за полупериод происходит только одно событие переключения, потери при переключении остаются низкими.Однако эта стратегия управления приводит к более высоким гармоническим искажениям и в основном используется в низкочастотных и базовых приложениях управления мощностью, где простота имеет приоритет над качеством сигнала.

Многоимпульсная широтно-импульсная модуляция (многоимпульсная ШИМ)

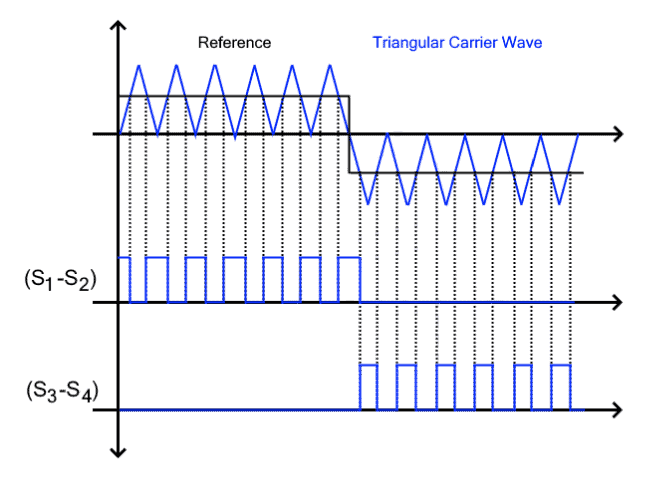

Рисунок 4. Многоимпульсный сигнал ШИМ.

Многоимпульсная ШИМ делит каждый полупериод на несколько меньших импульсов вместо одного большого импульса.Увеличение количества импульсов распределяет энергию гармоник в сторону более высоких частот, улучшая качество выходного сигнала.Этот тип ШИМ обеспечивает баланс между уменьшенными гармоническими искажениями и управляемыми потерями переключения, что делает его пригодным для промышленных преобразователей мощности и систем моторного привода.

Синусоидальная широтно-импульсная модуляция (ШИМ)

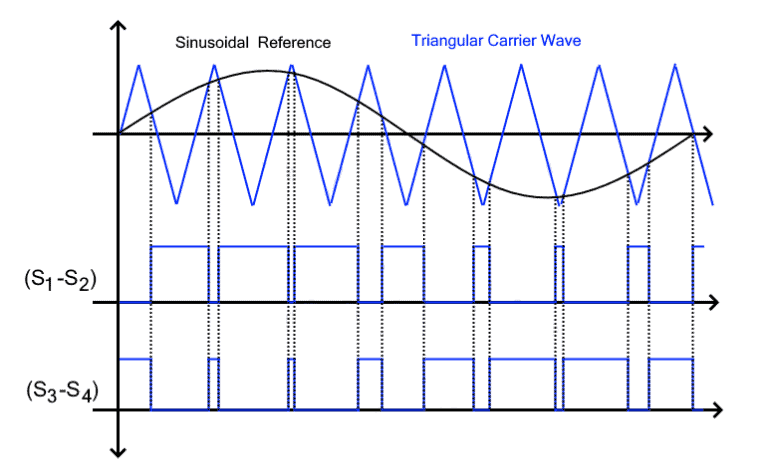

Рисунок 5. Генерация синусоидальной ШИМ

Синусоидальная ШИМ — это стратегия модуляции, которая генерирует импульсы на основе синусоидального опорного сигнала.Ширина импульса варьируется в зависимости от мгновенной амплитуды опорного сигнала, что позволяет выходному сигналу после фильтрации приближаться к синусоидальному.SPWM широко используется в инверторах, моторных приводах и системах возобновляемых источников энергии, поскольку обеспечивает хорошие гармонические характеристики при умеренной сложности управления.

Пространственно-векторная широтно-импульсная модуляция (SVPWM)

Пространственная векторная ШИМ — это усовершенствованная стратегия управления, которая использует математическую векторную модель инвертора, а не прямое сравнение формы сигнала.Он выбирает оптимальные состояния переключения для аппроксимации вращающегося опорного вектора в пространстве напряжений.По сравнению с SPWM, SVPWM улучшает использование напряжения шины постоянного тока и дополнительно снижает гармонические искажения, что делает его пригодным для высокопроизводительных электроприводов и прецизионных промышленных систем управления.

Методы генерации ШИМ

Сигналы ШИМ также можно классифицировать по тому, как импульсы генерируются и выравниваются аппаратно.Эти методы генерации ШИМ ориентированы на работу таймера, симметрию переключения и размещение импульсов, а не на саму стратегию модуляции.

Single-Edge PWM (ШИМ с выравниванием по краю)

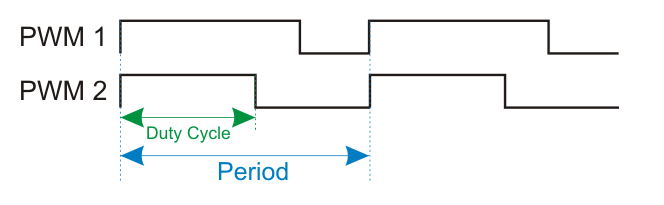

Рис. 6. Синхронизация ШИМ с выравниванием по фронту

Однофронтальная ШИМ выравнивает все импульсы по одному фронту периода переключения, обычно по нарастающему фронту.Рабочий цикл регулируется путем удлинения или сокращения импульса от этого фиксированного фронта.Этот метод генерации легко реализовать с использованием аппаратных таймеров и компараторов, но его асимметричная схема переключения может увеличить гармонические искажения и электромагнитные помехи.

Двухсторонняя ШИМ (ШИМ с выравниванием по центру)

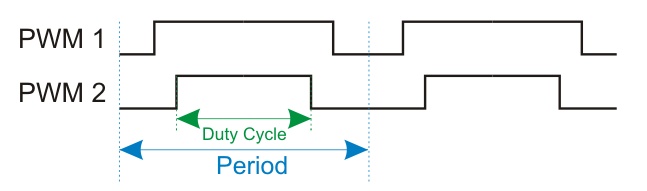

Рисунок 7. Синхронизация ШИМ с выравниванием по центру

Технология Double-Edge PWM центрирует импульс в пределах периода переключения, включая и выключая симметрично вокруг средней точки.Такая симметричная синхронизация снижает гармонические искажения и электромагнитные помехи, одновременно улучшая баланс тока.Благодаря этим преимуществам ШИМ с центральным выравниванием обычно используется в прецизионных приводах двигателей и высокопроизводительных приложениях управления мощностью.

ШИМ на основе несущей (ШИМ компаратора)

ШИМ на основе несущей генерирует импульсы путем сравнения опорного сигнала с высокочастотной несущей с помощью компаратора.Когда задание превышает несущую, выход включается.Этот метод служит основой создания аппаратного обеспечения для многих стратегий управления ШИМ, включая SPWM, и широко реализуется в микроконтроллерах, DSP и промышленных контроллерах.

ШИМ в микроконтроллерах и контроллерах

Широтно-импульсная модуляция в Arduino

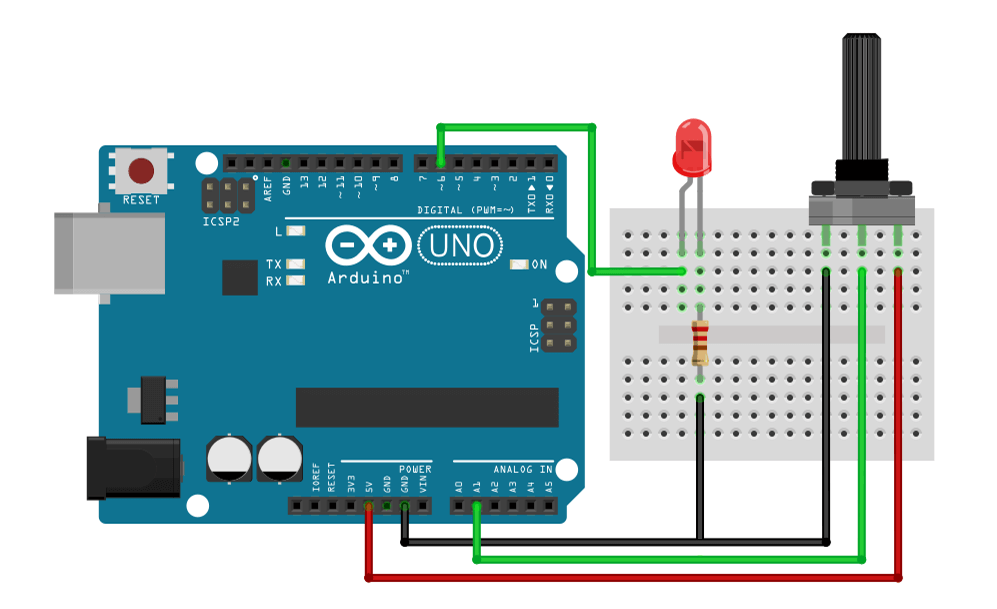

Рис. 8. Управление светодиодом ШИМ Arduino.

Arduino генерирует широтно-импульсную модуляцию, используя внутренние аппаратные таймеры, которые переключают выходной контакт между состояниями HIGH и LOW.Рабочий цикл регулируется с помощью программного обеспечения, которое напрямую контролирует среднее напряжение, подаваемое на нагрузку.Изменяя рабочий цикл, Arduino может плавно изменять яркость светодиода или скорость двигателя без изменения напряжения питания.Частота ШИМ обычно фиксируется настройками таймера, что обеспечивает стабильную работу при выполнении задач управления.Как показано на рисунке, вывод ШИМ Arduino управляет светодиодом через резистор, наглядно демонстрируя, как изменение рабочего цикла меняет видимую яркость.

Широтно-импульсная модуляция в ESP32

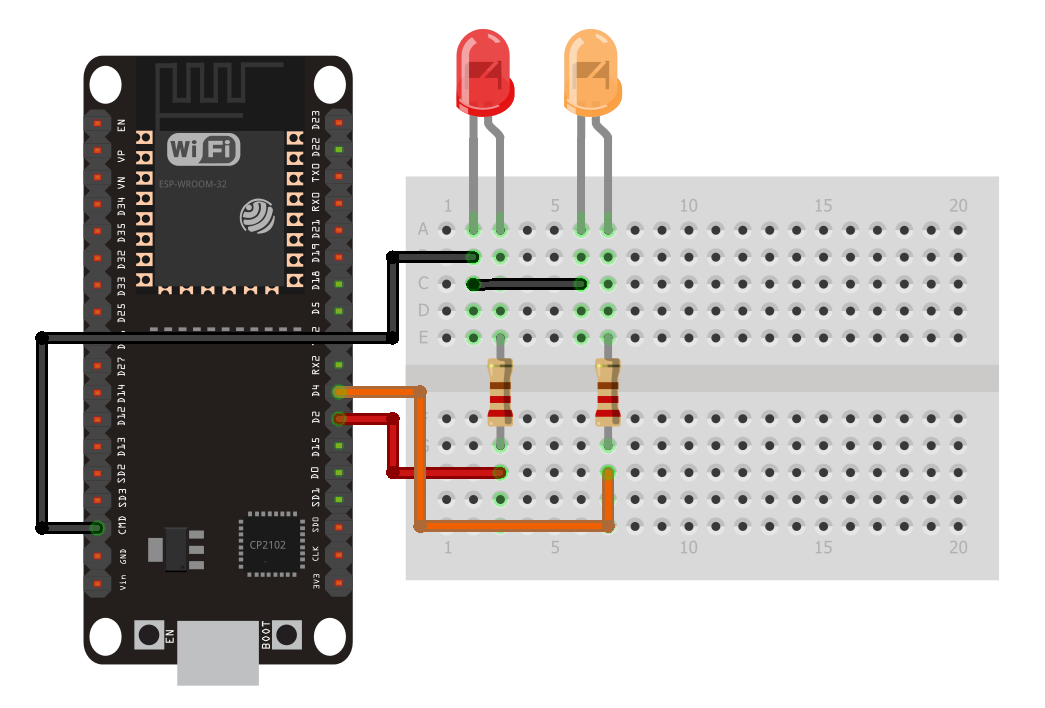

Рис. 9. Пример вывода ШИМ ESP32.

ESP32 обеспечивает расширенную широтно-импульсную модуляцию с использованием специальных аппаратных модулей ШИМ.Он поддерживает более высокое разрешение, несколько независимых каналов ШИМ и гибкое управление частотой без нагрузки на процессор.Это обеспечивает точное и оперативное управление мощностью двигателей, светодиодов и устройств Интернета вещей.ESP32 PWM особенно подходит для приложений, требующих быстрого реагирования и точного регулирования выходного сигнала.На рисунке 9 показан ESP32, управляющий несколькими светодиодами с разными рабочими циклами ШИМ, иллюстрирующий, как каждый канал независимо регулирует выходную мощность.

Широтно-импульсная модуляция в ПЛК

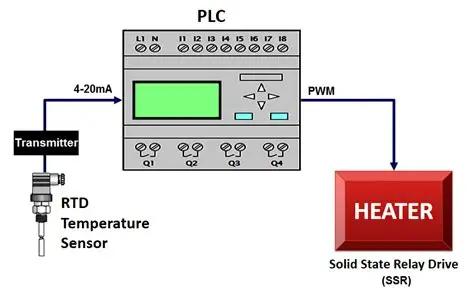

Рисунок 10. Управление нагревателем с помощью ПЛК и ШИМ.

ПЛК используют широтно-импульсную модуляцию для управления промышленными нагрузками, такими как нагреватели, двигатели и исполнительные механизмы, с высокой надежностью.Выход ШИМ регулируется на основе обратной связи датчика или запрограммированной логики управления для точного регулирования мощности.Этот метод обеспечивает плавное управление при минимизации электрического напряжения на коммутационных устройствах.ШИМ на базе ПЛК предназначен для надежной работы в электрических шумных и суровых промышленных условиях.Как показано на рисунке, ПЛК использует сигнал ШИМ для управления твердотельным реле, которое управляет мощностью нагревателя на основе обратной связи по температуре.

Применение широтно-импульсной модуляции

Широтно-импульсная модуляция широко используется для эффективного и точного управления мощностью как в маломощных, так и в мощных электронных приложениях.

1. Управление скоростью двигателя

ШИМ обычно используется в двигателях постоянного тока, серводвигателях и приводах двигателей BLDC для управления скоростью и крутящим моментом путем изменения среднего напряжения, подаваемого на двигатель.Этот метод обеспечивает плавное регулирование скорости и высокую эффективность в робототехнике, промышленной автоматизации и электромобилях.

2. Затемнение светодиодов и управление освещением.

В драйверах светодиодов ШИМ управляет яркостью, быстро включая и выключая светодиод, поддерживая постоянный уровень тока.Это предотвращает сдвиг цвета, повышает эффективность и позволяет точно регулировать яркость дисплеев, автомобильного освещения и интеллектуальных систем освещения.

3. Источники питания и регулирование напряжения

ШИМ — это основная технология импульсных источников питания, преобразователей постоянного тока и инверторов.Он помогает эффективно регулировать выходное напряжение и ток, уменьшая выделение тепла по сравнению с линейными регуляторами.

4. Генерация аудиосигнала

ШИМ используется в аудиоусилителях класса D для преобразования аудиосигналов в высокочастотные сигналы переключения.Это обеспечивает мощное усиление звука с низкими потерями мощности и компактной схемотехникой.

5. Отопление и контроль температуры.

ШИМ контролирует мощность, подаваемую на нагреватели, нагревательные элементы и системы контроля температуры, регулируя время включения-выключения источника питания.Это обеспечивает стабильное регулирование температуры в промышленных обогревателях, паяльных станциях и бытовой технике.

6. Зарядка аккумулятора и управление энергопотреблением

ШИМ применяется в зарядных устройствах аккумуляторов и контроллерах заряда солнечных батарей для управления зарядным током и напряжением.Это повышает эффективность зарядки, защищает аккумуляторы от перезарядки и продлевает срок их службы.

7. Микроконтроллер и встроенные системы.

Выходы ШИМ микроконтроллеров широко используются для генерации аналоговых сигналов, управления исполнительными механизмами и взаимодействия с внешними устройствами.Это делает ШИМ важным во встроенных системах, устройствах Интернета вещей и приложениях управления.

ШИМ против линейного управления против управления фазовым углом

Параметр	ШИМ Контроль	Линейный Контроль	Фаза Управление углом
Базовый контроль Метод	Выход: контролируется изменяющимся рабочим циклом	Выход: управляется путем линейного падения напряжения	Выход: контролируется путем задержки проведения сигнала переменного тока
Типичная поставка Тип	мощность постоянного тока поставка	мощность постоянного тока поставка	мощность переменного тока поставка
Управляющий сигнал Частота	Обычно 1 от кГц до 100 кГц	Ноль частота переключения	Линия частота 50 Гц или 60 Гц
Энергоэффективность	Эффективность обычно от 85 процентов до 98 процентов	Эффективность обычно от 30 до 60 процентов	Эффективность обычно от 70 до 90 процентов
Выработка тепла	Потери тепла это низкий из-за переключения	Потери тепла это высокий из-за падения напряжения	Потери тепла это умеренный при частичной проводимости
Выходное напряжение Регулирование	Средний напряжение контролируется рабочим циклом	Выход напряжение следует за управляющим входом напрямую	Среднеквадратичное напряжение меняется в зависимости от угла стрельбы
Разрешение управления	Высокий разрешение с цифровыми таймерами	Очень высокий разрешение с аналоговым управлением	Средний разрешение ограничено формой сигнала переменного тока
Сложность схемы	Средний сложность с переключением компонентов	Простой схема с проходным элементом	Средний сложность с использованием TRIAC или SCR
ЭМП и шум Уровень	ЭМИ от умеренного до высокого без фильтрации	EMI очень низкий	EMI высока из-за искажения формы сигнала
Типичное переключение Устройство	МОП-транзистор или БТИЗ	БЮТ или линейный регулятор	Симистор или SCR
Скорость отклика	Время ответа это в микросекундах	Время ответа это в миллисекундах	Время ответа зависит от перехода переменного тока через ноль
Совместимость нагрузки	Лучшее для двигатели, светодиоды и преобразователи мощности	Лучше всего для низких силовые аналоговые нагрузки	Лучшее для обогреватели ламп и двигатели переменного тока
Диапазон номинальной мощности	От 1 Вт до нескольких киловатт	Обычно ниже 50 Вт	Обычно из От 100 ватт до нескольких киловатт
Точность управления	Точность зависит от разрешения таймера	Очень точный и плавное управление	Точность зависит от изменения напряжения в сети
Общие приложения	Скорость двигателя управление яркостью светодиодов SMPS	Аудио цепи датчиков усилителей	Диммеры света регуляторы вентилятора, управление отопителем

Заключение

Широтно-импульсная модуляция обеспечивает эффективное и точное управление мощностью путем изменения рабочего цикла сигнала переключения.Различные типы ШИМ и методы генерации влияют на качество, эффективность и производительность системы.ШИМ широко используется в микроконтроллерах, ПЛК и силовой электронике для двигателей, освещения, преобразования энергии и контроля температуры.Его простота и эффективность делают его незаменимым в современных электронных приложениях.
