Объяснение кремниевой фотоники: как она работает, компоненты, интеграция и приложения

Кремниевая фотоника позволяет использовать свет вместо электричества для перемещения данных внутри чипов и между ними.В этой статье вы узнаете, что это такое, как оно работает и ключевые компоненты, обеспечивающие его функционирование.Вы также изучите различные методы интеграции, разработки упаковки и места использования этой технологии.К концу вы поймете, как это помогает повысить скорость и эффективность современных систем.

Каталог

1. Что такое кремниевая фотоника?
2. Компоненты кремниевой фотоники.
3. Как работает кремниевая фотоника?
4. Типы кремниевых фотонных интеграционных архитектур
5. Эволюция технологий упаковки кремниевой фотоники
6. Преимущества кремниевой фотоники
7. Проблемы кремниевой фотоники
8. Применение кремниевой фотоники.
9. Кремниевая фотоника против электрических межсоединений против оптоволокна
10. Заключение

Silicon Photonics Overview

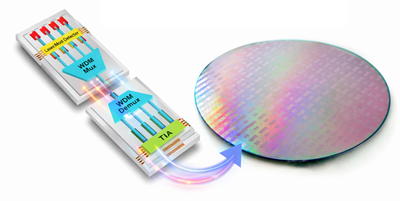

Рисунок 1. Обзор кремниевой фотоники

Что такое кремниевая фотоника?

Кремниевая фотоника — это технология, которая использует свет (фотоны) вместо электричества (электронов) для передачи данных на кремниевые чипы.Он обеспечивает высокоскоростную передачу данных, пропуская световые сигналы через микроскопические структуры, изготовленные с использованием стандартных полупроводниковых процессов.В отличие от традиционных электронных систем, работающих на электрическом токе, кремниевая фотоника использует оптические сигналы, которые могут передавать на расстояние больше данных с меньшими потерями сигнала.Такой подход обеспечивает более быструю и эффективную передачу данных внутри и между устройствами.Основная концепция основана на замене движения электронов распространением фотонов, что снижает ограничения, связанные с сопротивлением.В результате кремниевая фотоника широко признана ключевой технологией для высокоскоростных систем связи следующего поколения.

Компоненты кремниевой фотоники

Silicon Photonic Components

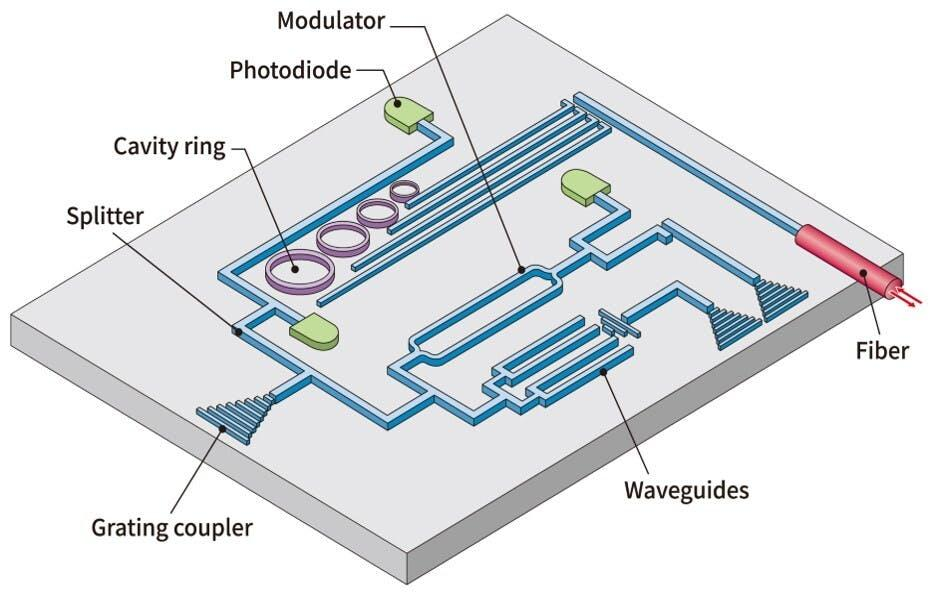

Рисунок 2. Кремниевые фотонные компоненты

Волноводы

Волноводы — это структуры, которые проводят световые сигналы по кремниевому чипу.Они удерживают и направляют фотоны по заданным траекториям с минимальными потерями.Эти структуры обычно изготавливаются из кремния из-за его высокого показателя преломления.Они образуют основу для маршрутизации оптических сигналов внутри системы.

Модулятор

Модулятор кодирует электрические данные в оптический сигнал, изменяя свойства света.Он может изменять интенсивность, фазу или частоту света для представления данных.Этот процесс позволяет передавать цифровую информацию с помощью света.Он играет роль в преобразовании электрических сигналов в оптическую форму.

Фотодетектор (Фотодиод)

Фотодетектор преобразует поступающие световые сигналы обратно в электрические сигналы.Он обнаруживает оптическую мощность и генерирует соответствующий электрический ток.Это позволяет системе интерпретировать передаваемые данные на принимающей стороне.Это важно для завершения процесса оптической связи.

Лазерный источник

Лазер генерирует когерентный световой сигнал, используемый в качестве носителя для передачи данных.Он обеспечивает стабильный оптический источник высокой интенсивности.Этот свет вводится в кремниевую фотонную схему.Он действует как отправная точка потока оптического сигнала.

Решетчатая муфта/волоконная муфта

Муфты соединяют оптические волокна с кремниевым чипом.Они обеспечивают эффективную передачу света между внешними волокнами и волноводами на кристалле.Эти структуры предназначены для согласования оптических мод с минимальными потерями.Они служат интерфейсом между связью на уровне чипа и уровне системы.

Сплиттер

Сплиттер делит один оптический сигнал на несколько путей.Это позволяет распределять один входной сигнал по разным каналам.Это полезно для параллельной передачи данных или маршрутизации сигналов.Это помогает повысить гибкость системы.

Кольцевой резонатор с полостью

Кольцо с резонатором представляет собой круглую волноводную структуру, используемую для фильтрации или выбора определенных длин волн.Он поддерживает резонанс на определенных частотах света.Это позволяет точно контролировать оптические сигналы.Он часто используется при фильтрации и модуляции длины волны.

Как работает кремниевая фотоника?

Silicon Photonic Working Principle

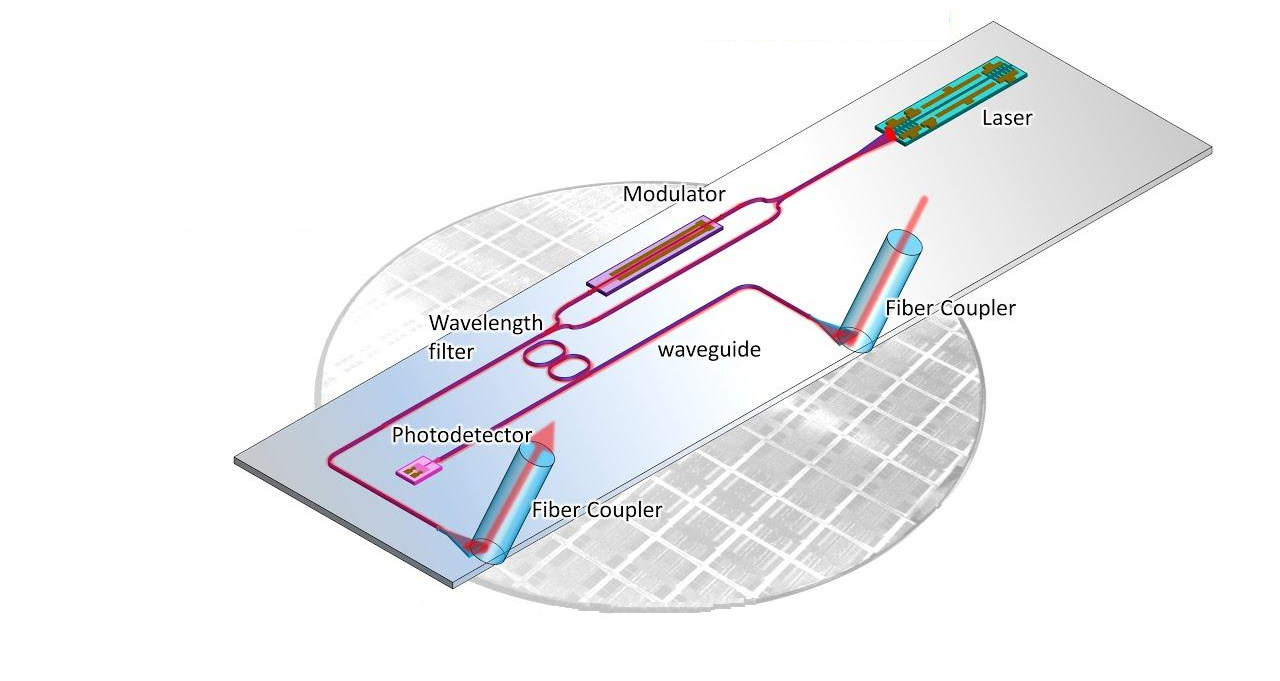

Рисунок 3. Принцип работы фотонного кремния

Кремниевая фотоника работает, сначала генерируя световой сигнал, который действует как носитель данных.Затем этот свет модифицируется для представления информации путем кодирования электрических сигналов в оптическую форму.После кодирования оптический сигнал направляется по микроскопическим путям через чип.Эти пути позволяют сигналу эффективно распространяться без сопротивления, обычно встречающегося в электрических системах.Процесс передачи гарантирует, что большие объемы данных могут быстро перемещаться на короткие или большие расстояния.

Пройдя через чип, оптический сигнал достигает приемного конца, где преобразуется обратно в электрический сигнал.Такое преобразование позволяет электронным системам обрабатывать передаваемые данные.Весь процесс включает в себя непрерывный поток от генерации света до обнаружения сигнала.Каждый этап обеспечивает минимальные потери сигнала и высокую целостность данных.Этот пошаговый процесс обеспечивает высокоскоростную и надежную связь в современных вычислительных системах.

Типы архитектур кремниевой фотонной интеграции

Integration Architectures

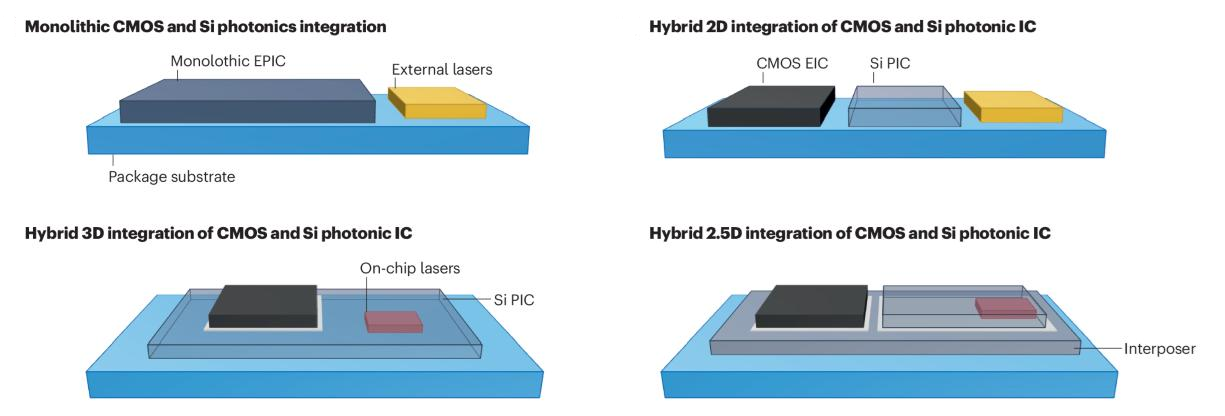

Рисунок 4. Архитектуры интеграции

Монолитная интеграция

Монолитная интеграция — это подход к проектированию, при котором фотонные и электронные компоненты изготавливаются на одной и той же кремниевой подложке.Этот метод позволяет сосуществовать как оптическим, так и электрическим функциям в одном чипе.В процессе интеграции используются стандартные технологии изготовления, совместимые с КМОП, для создания единой системы.В результате создаются компактные конструкции с тесно интегрированными трактами прохождения сигнала.На макете часто показаны оптические и электронные области, использующие один и тот же базовый слой.Такой подход упрощает соединения внутри самого чипа.Он обычно используется для высокоинтегрированных фотонных интегральных схем.

Гибридная 2D-интеграция

Гибридная 2D-интеграция означает размещение фотонных и электронных чипов рядом в одной плоскости.Каждый чип изготавливается отдельно, а затем собирается на общей подложке.Электрические соединения соединяют компоненты на коротких расстояниях.Компоновка обычно показывает отдельные матрицы, расположенные рядом друг с другом в плоской компоновке.Такая структура обеспечивает гибкость в сочетании различных технологий.Он также поддерживает независимую оптимизацию каждого чипа перед интеграцией.Конструкция широко используется в модульных фотонных системах.

Гибридная 3D-интеграция

Гибридная 3D-интеграция предполагает размещение фотонных и электронных компонентов вертикально в несколько слоев.Этот подход увеличивает плотность интеграции за счет использования вертикального измерения.Сигналы могут перемещаться между уровнями через вертикальные межсоединения.Структура часто представляет собой слоистые чипы, расположенные друг над другом.Это обеспечивает более короткие пути прохождения сигнала и компактную конструкцию системы.Он поддерживает передовые методы упаковки для высокопроизводительных систем.Сложенная конфигурация идеально подходит для компактной интеграции.

Гибридная интеграция 2.5D

Гибридная интеграция 2.5D использует промежуточный преобразователь для соединения отдельных фотонных и электронных кристаллов.Интерпозер действует как промежуточный слой, обеспечивающий высокую плотность соединений.Компоненты размещаются поверх этой платформы, а не соединяются напрямую.На компоновке обычно показано несколько штампов, установленных на общей базовой конструкции.Такой подход обеспечивает эффективную маршрутизацию сигналов по всей системе.Он поддерживает сложную интеграцию без полного вертикального стекирования.Он обычно используется в передовых упаковочных решениях.

Эволюция технологий упаковки кремниевой фотоники

Packaging Evolution

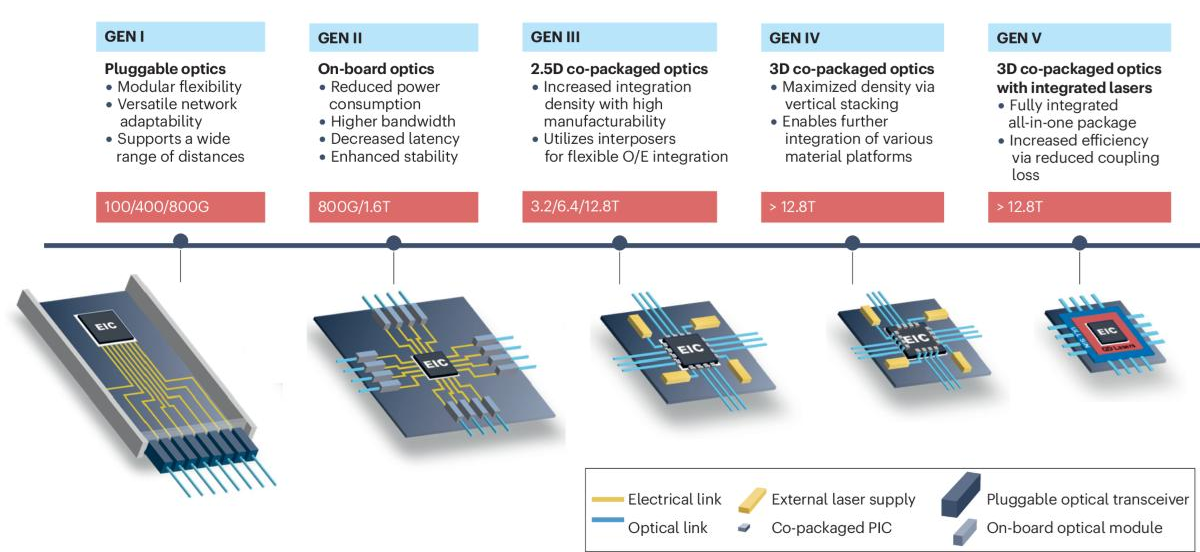

Рисунок 5. Эволюция упаковки

ПОКОЛЕНИЕ I – Подключаемая оптика

В этом поколении используются внешние оптические модули, подключаемые к системам через стандартные интерфейсы.Это обеспечивает гибкость в развертывании и легкую замену.Системы могут адаптироваться к различным требованиям сети.Однако электрические соединения остаются относительно длинными.Это ограничивает эффективность и увеличивает энергопотребление.

GEN II – Бортовая оптика

Оптические компоненты перенесены ближе к процессору на плате.Это уменьшает длину электрических трасс и улучшает целостность сигнала.Это обеспечивает более высокую пропускную способность и меньшую задержку связи.Потребление энергии снижено по сравнению с подключаемыми решениями.Производительность системы становится более стабильной и эффективной.

GEN III – комбинированная оптика 2.5D

На этом этапе осуществляется более тесная интеграция с использованием конструкций на основе интерпозеров.Оптические и электронные компоненты упакованы в компактную конструкцию.Это обеспечивает более высокую плотность данных и улучшенную маршрутизацию сигналов.Пропускная способность продолжает значительно расти.Это поколение поддерживает расширенные требования центров обработки данных.

ПОКОЛЕНИЕ IV – 3D-компактная оптика

Вертикальное штабелирование введено для максимизации плотности интеграции.Несколько слоев компонентов объединены в одном корпусе.Это обеспечивает более короткие пути связи и более высокую эффективность.Он поддерживает интеграцию различных материальных платформ.Производительность значительно улучшается для высокоскоростных систем.

ПОКОЛЕНИЕ V – Полностью интегрированная фотоника

В этом поколении достигается полная интеграция оптических и электронных компонентов.Лазеры и фотонные элементы встроены в корпус.Это уменьшает потери связи и повышает эффективность.Система становится очень компактной и оптимизированной.Он представляет собой будущее направление создания корпусов для кремниевой фотоники.

Преимущества кремниевой фотоники

• Высокая скорость передачи данных для современных вычислительных систем

• Поддерживает чрезвычайно высокую пропускную способность для обработки больших объемов данных.

• Более низкое энергопотребление по сравнению с электрическими межсоединениями.

• Снижение потерь сигнала на больших расстояниях.

• Компактная и масштабируемая интеграция микросхем.

• Совместимость с существующими производственными процессами КМОП.

• Обеспечивает более быструю связь в центрах обработки данных и системах искусственного интеллекта.

Проблемы кремниевой фотоники

• Сложная интеграция эффективных встроенных лазерных источников.

• Высокие затраты на производство и упаковку.

• Проблемы с терморегулированием из-за чувствительности к теплу.

• Для оптической связи требуется сложная центровка

• Сложность проектирования при крупномасштабной интеграции

• Ограниченная совместимость материалов для некоторых компонентов.

Применение кремниевой фотоники

1. Центры обработки данных

Кремниевая фотоника обеспечивает высокоскоростную передачу данных между серверами и системами хранения.Он поддерживает крупномасштабную инфраструктуру облачных вычислений.Оптические соединения сокращают задержку и энергопотребление.Это повышает общую эффективность системы.

2. Системы искусственного интеллекта (ИИ)

Рабочие нагрузки искусственного интеллекта требуют быстрого перемещения данных между процессорами.Кремниевая фотоника обеспечивает высокую пропускную способность для параллельной обработки.Он поддерживает обработку данных в моделях машинного обучения.Это повышает производительность вычислений.

3. Телекоммуникации

Используется в оптоволоконных сетях связи для передачи данных на большие расстояния.Кремниевая фотоника улучшает качество сигнала и пропускную способность.Он поддерживает высокоскоростной интернет и инфраструктуру 5G.Это обеспечивает надежную глобальную связь.

4. Высокопроизводительные вычисления (HPC)

Системы HPC выигрывают от более быстрого соединения между процессорами.Кремниевая фотоника уменьшает узкие места связи.Он поддерживает крупномасштабное моделирование и научные вычисления.Это повышает эффективность обработки.

5. Зондирование и визуализация

Кремниевая фотоника используется в оптических датчиках для обнаружения изменений окружающей среды.Это позволяет точно измерять световые сигналы.Приложения включают медицинскую диагностику и мониторинг окружающей среды.Это повышает точность и чувствительность.

6. Бытовая электроника

Он все чаще используется в современных устройствах, требующих быстрой передачи данных.Кремниевая фотоника поддерживает дисплеи высокого разрешения и системы AR/VR.Это позволяет создавать компактные и эффективные конструкции.Это улучшает пользовательский опыт.

Кремниевая фотоника против электрических межсоединений против оптоволокна

Особенность
Кремний Фотоника
Электрический Межсоединение
Волоконная оптика
Тип сигнала
Оптический (внутрикристальный, ~1310–1550 нм)
Электрический (медные следы)
Оптические (волоконные, ~1310–1550 нм)
Скорость передачи данных (за переулок)
25–200 Гбит/с
10–112 Гбит/с
100–800+ Гбит/с
Общая пропускная способность
>1 Тбит/с на чип
<1 Тбит/с (ограничено печатной платой)
>10 Тбит/с (WDM системы)
Энергия на бит
~1–5 пДж/бит
~ 10–50 пДж/бит
~5–20 пДж/бит
Потеря сигнала
~0,1–1 дБ/см (на чипе)
~5–20 дБ/м (высокоскоростная печатная плата)
~0,2 дБ/км
Трансмиссия Расстояние
мм до ~2 км
<1 м (высокая скорость)
10 км до >1000 км
Интеграция Уровень
Чип-масштаб (CMOS совместимый)
Уровень платы (PCB следы)
Системный уровень (оптоволоконные кабели)
Плотность каналов
>100 каналы/чип
Ограничено пространство маршрутизации
>100 каналы/волокно (WDM)
Задержка
~1–10 пс/мм
~50–200 пс/см
~5 мкс/км
Выработка тепла
Низкий (минимальный резистивные потери)
Высокий (I²R потери)
Очень низкий
След
<10 мм² (фотонная ИС)
Большая площадь печатной платы требуется
Внешнее волокно ссылки
Дизайн Сложность
Высокий (совместное оптико-электрическое проектирование)
Низкий – средний
Умеренный
Типичный случай использования
Чип к чипу, дата-центры, ускорители искусственного интеллекта
процессор, память шины, связи на печатной плате
Дальнемагистральный телекоммуникации, магистральные сети
Масштабируемость Лимит
Ограничено соединение и упаковка
Ограничено целостность сигнала
Ограничено дисперсия и усиление

Заключение

Кремниевая фотоника передает данные с помощью света, что делает связь более быстрой и эффективной, чем электрические сигналы.Он работает через ключевые части, такие как волноводы, модуляторы, лазеры и фотодетекторы, которые обрабатывают весь процесс обработки сигнала.Различные конструкции и методы упаковки помогают повысить производительность и сделать системы более компактными.Несмотря на некоторые проблемы, он широко используется в центрах обработки данных, искусственном интеллекте, телекоммуникациях и других высокоскоростных приложениях.
