Основы температурного переключателя, которые вы должны знать

Температурный переключатель помогает управлять электрической цепью, включая или выключая ее при достижении заданной температуры.В этой статье вы узнаете, как работает температурный переключатель, его основные части и различные доступные типы.Вы также поймете его преимущества, ограничения и обычное использование в различных системах.Кроме того, вы увидите, как правильно выбрать термовыключатель для своих нужд.

Каталог

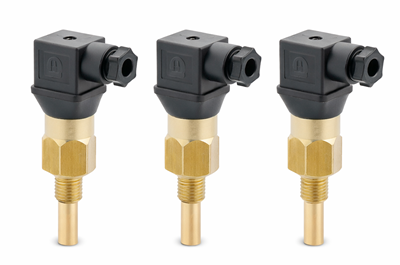

Рисунок 1. Промышленный температурный переключатель

Что такое температурный переключатель?

Температурный переключатель — это устройство, которое контролирует температуру и автоматически размыкает или замыкает электрическую цепь при достижении установленного предела.Он широко используется в электрических системах для управления оборудованием или предотвращения перегрева.В отличие от датчиков, которые измеряют только температуру, температурный переключатель непосредственно выполняет коммутационное действие.Это делает его полезным для простого и надежного контроля температуры.Он обычно встречается в промышленных машинах, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

Основная роль термовыключателя – защита и автоматизация.Это помогает остановить оборудование, когда температура становится слишком высокой или слишком низкой.Это снижает риск повреждения, сбоя или угрозы безопасности.Его также можно использовать для запуска или остановки таких устройств, как вентиляторы, обогреватели или компрессоры.Благодаря своей простой функции он является ключевым компонентом во многих системах управления.

Принцип работы температурного переключателя

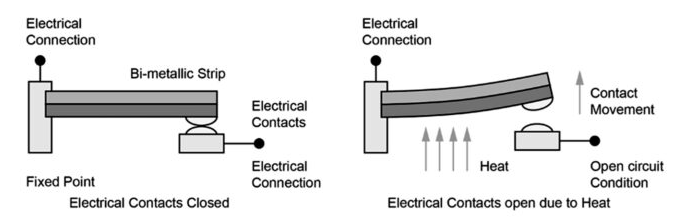

Рисунок 2. Принцип работы температурного переключателя

Температурный переключатель работает, чувствуя изменения температуры и преобразуя их в механическое или электрическое воздействие.Во-первых, чувствительный элемент обнаруживает повышение или понижение температуры окружающей среды.Когда температура приближается к заданному значению, внутренний механизм начинает реагировать на это изменение.Как только заданное значение достигнуто, устройство запускает коммутационное действие, которое либо размыкает, либо замыкает электрические контакты.Это действие прерывает или разрешает протекание тока в цепи.Когда температура вернется к норме, переключатель может автоматически сбросить настройки или остаться в новом состоянии в зависимости от конструкции.Этот простой процесс обеспечивает надежный контроль температуры без необходимости постоянного мониторинга.

Основные компоненты температурного переключателя

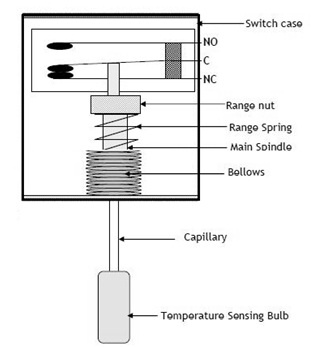

Рисунок 3. Компоненты температурного переключателя капиллярного типа

• Датчик температуры

Чувствительная лампочка — это часть, которая определяет температуру окружающей среды.Обычно он находится в непосредственном контакте с контролируемой средой.При изменении температуры жидкость внутри колбы расширяется или сжимается.

• Капиллярная трубка

Капиллярная трубка соединяет чувствительную лампочку с внутренним механизмом.Он переносит изменения давления, вызванные изменением температуры.Это позволяет осуществлять дистанционное зондирование на расстоянии, не помещая все устройство в горячую зону.

• Сильфоны

Сильфон преобразует изменения давления в механическое движение.По мере расширения внутренней жидкости сильфон также расширяется.Это движение используется для приведения в действие механизма переключения.

• Контакты переключателя (НО/НЗ/З)

Контакты управляют электрической цепью, размыкая или замыкая.Нормально открытые (НО) и нормально закрытые (НЗ) контакты определяют состояние цепи.При срабатывании контакты меняют положение, чтобы контролировать поток тока.

• Регулировочный винт/гайка диапазона

Этот компонент используется для установки желаемой температурной точки.Он регулирует силу, необходимую для активации переключателя.Это позволяет настроить температуру переключения.

• Пружинный механизм

Пружина оказывает сопротивление и помогает вернуть систему в исходное положение.Он уравновешивает движение сильфона.Это обеспечивает стабильное и повторяемое переключение.

Типы температурных переключателей

Температурные выключатели в основном классифицируются в зависимости от того, как они определяют температуру и их внутренней конструкции.

Биметаллические переключатели температуры

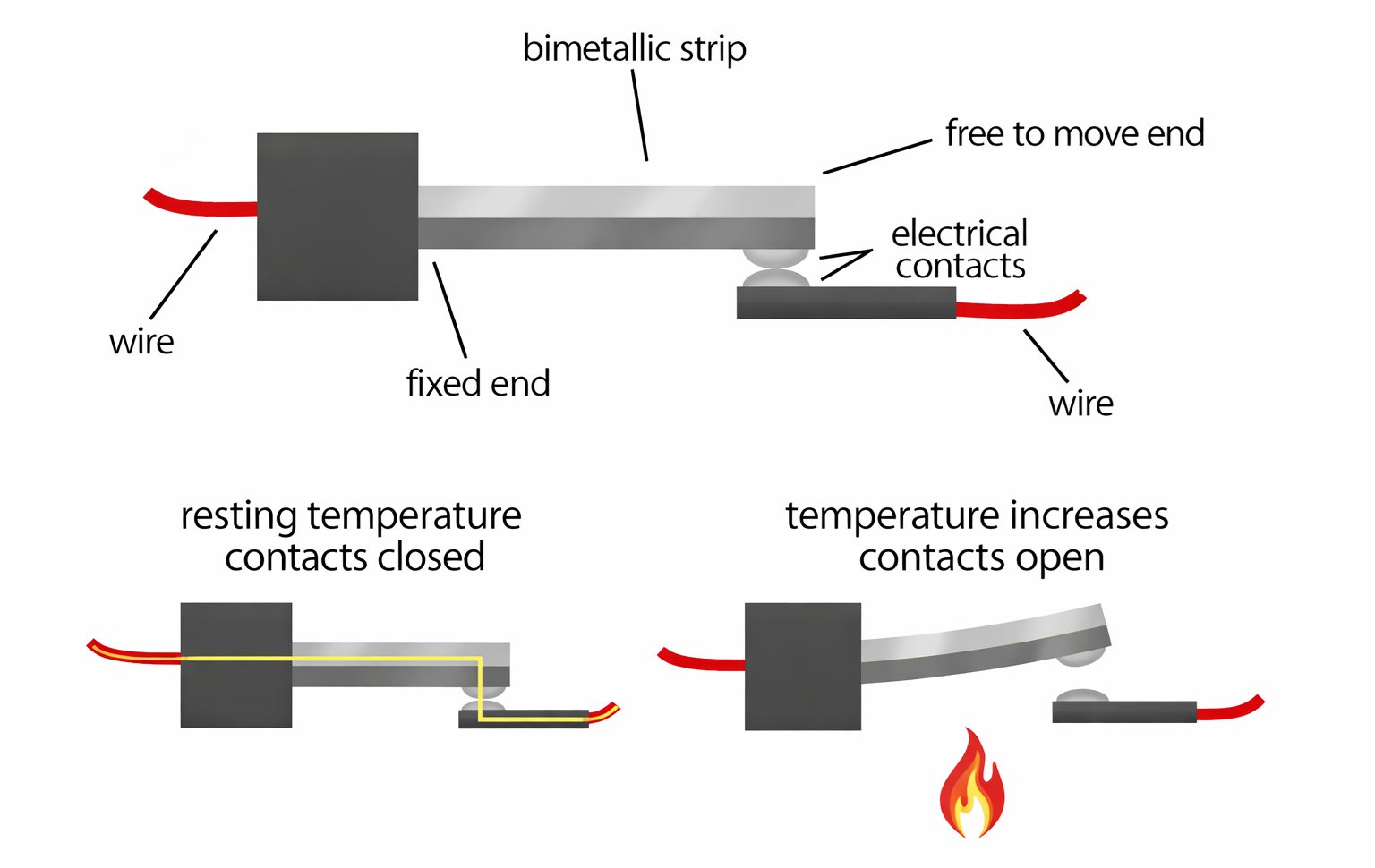

Рисунок 4. Биметаллический переключатель температуры.

В биметаллическом переключателе температуры используется полоса, сделанная из двух разных металлов, соединенных вместе, которые по-разному реагируют на тепло.Эти металлы расширяются с разной скоростью при изменении температуры.Полоса зафиксирована на одном конце и свободно перемещается на другом конце.Эта простая конструкция делает его компактным и надежным для базового контроля температуры.Он обычно используется в бытовой технике и недорогих системах защиты.

При повышении температуры полоса изгибается из-за неравномерного расширения металлов.Это изгибающее движение толкает или тянет электрические контакты.При достижении заданной температуры контакты либо размыкают, либо замыкают цепь.Когда температура падает, полоска возвращается к исходной форме и сбрасывает переключатель.Этот тип термовыключателя известен своей простотой и долговечностью.

Реле температуры расширения жидкости

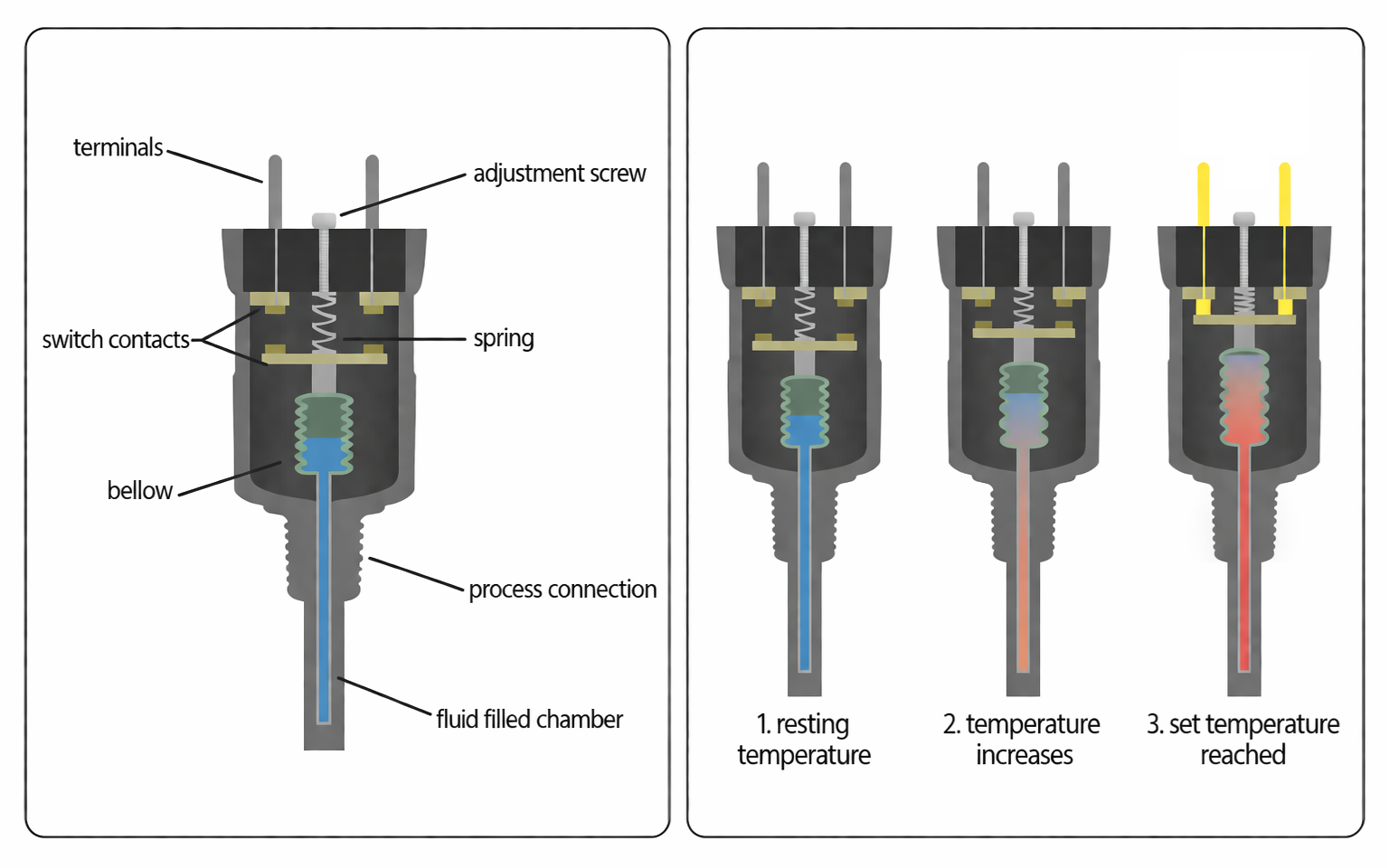

Рисунок 5. Температурный переключатель расширения жидкости.

Реле температуры расширения жидкости работает на основе расширения жидкости или газа внутри герметичной системы.Обычно он включает в себя чувствительную грушу, капиллярную трубку и чувствительный к давлению элемент.Жидкость внутри расширяется при повышении температуры и создает давление в системе.Такая конструкция обеспечивает точное измерение даже в отдаленных или суровых условиях.Он широко используется в промышленности и системах отопления, вентиляции и кондиционирования воздуха.

При повышении температуры расширяющаяся жидкость создает давление, которое перемещает механический элемент.Это движение передается на переключающие контакты.После достижения заданной температуры контакты меняют состояние для управления цепью.При понижении температуры жидкость сжимается и система возвращается в исходное состояние.Этот тип обеспечивает более высокую точность и большее расстояние срабатывания по сравнению с простыми конструкциями.

Электронные (полупроводниковые) температурные выключатели

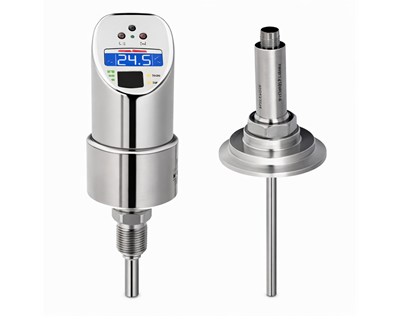

Рисунок 6. Электронный температурный переключатель

Электронный переключатель температуры использует датчики и электронные схемы для обнаружения изменений температуры.Обычно для точных измерений используются такие компоненты, как термисторы или термометры сопротивления.Устройство включает в себя схему управления, которая сравнивает измеренную температуру с заданным значением.Этот тип обеспечивает более высокую точность и более быстрый отклик, чем механические переключатели.Он широко используется в современных промышленных системах.

Когда измеренная температура достигает заданного значения, электронная схема посылает сигнал для запуска переключения.Это может активировать реле или полупроводниковый выход.Переключение происходит четко и последовательно благодаря минимальному механическому перемещению.Многие модели оснащены цифровыми дисплеями и регулируемыми настройками для лучшего управления.Это делает их пригодными для применений, требующих точного контроля температуры.

Технические характеристики температурного переключателя

Особенность	Температура Переключатель	Термостат	Температура Датчик
Функция	Переключение вкл./выкл. на заданном пределе	Поддерживает цель температурный диапазон	Обнаруживает и выводит данные о температуре
Тип выхода	Сухой контакт (НО/НЗ), SPDT	Релейный выход или сигнал управления (0–10 В, ШИМ)	Аналоговый (мВ, Ом) или цифровой (I2C, 4–20 мА)
Точность	от ±2°C до ±5°C	от ±0,5°C до ±2°C	от ±0,1°C до ±1°C
Контроль Возможность	Единый порог действие	Замкнутый контур регулирование	Нет контроля (только измерение)
Время ответа	1–10 секунд (механический)	5–30 секунд (зависит от системы)	<1 секунды (электронный)
Диапазон заданных значений	Фиксированный или регулируемый (например, 30°C–150°C)	Регулируемый (например, комнатное управление 10°C–30°C)	Нет заданного значения
Дифференциал (Гистерезис)	2°С–20°С	0,5°С–2°С	Не применимо
Мощность	Прямое переключение до 15 А при 250 В переменного тока	Элементы управления внешнее реле/нагрузка (типичное значение ≤10 А)	Нет мощности переключение
Метод измерения	Механический (биметалл/жидкость) или электронный	Электронный или электромеханический	Термистор, РДТ, термопара
Состояние выхода	Двоичный (ВКЛ/ВЫКЛ) только)	Модулирующая или поэтапный контроль	Непрерывный сигнал
Установка Тип	Резьбовой, погружение, поверхность	Настенный или панельный	Зонд, поверхность, или встроенный
Операционная Напряжение	12–240 В переменного/постоянного тока	24–240 В переменного/постоянного тока	3,3–24 В постоянного тока
Защита Рейтинг	IP40–IP67	IP20–IP40 (типичное помещение)	IP20–IP68 (зависит от зонда)
Типичная продолжительность жизни	100–500 тыс. циклов	50–200 тыс. циклов	>1 миллион чтения
Общее использование	Перегрев защита, контроль отключения	Температура отопления, вентиляции и кондиционирования воздуха регулирование	Мониторинг, данные журналирование, системы контроля

Преимущества и недостатки температурного переключателя

Преимущества температурных выключателей

• Простая и надежная работа

• Прямое переключение без контроллера

• Низкая стоимость и простота установки.

• Долговечность в суровых условиях

• Требуется минимальное обслуживание

• Быстрый отклик в базовых системах

Ограничения температурных переключателей

• Ограниченная точность по сравнению с датчиками

• Фиксированный или ограниченный диапазон регулировки.

• Механический износ некоторых типов

• Не подходит для сложного управления.

• Возможна задержка ответа.

• Менее точны, чем цифровые системы

Применение температурного переключателя

Температурные выключатели широко используются в различных отраслях промышленности в целях контроля и безопасности.

1. Системы отопления, вентиляции и кондиционирования

Температурные выключатели применяются в системах отопления, вентиляции и кондиционирования.Они помогают управлять вентиляторами, компрессорами и нагревателями в зависимости от температурных ограничений.Это обеспечивает стабильные условия в помещении и предотвращает перегрев.Они также повышают энергоэффективность за счет автоматизации работы системы.

2. Защита промышленного оборудования

В промышленном оборудовании температурные выключатели предотвращают перегрев двигателей и машин.Они автоматически отключают системы, когда температура превышает безопасные пределы.Это защитит дорогостоящее оборудование от повреждений.Это также снижает время простоя и затраты на техническое обслуживание.

3. Бытовая техника

Температурные переключатели используются в таких устройствах, как духовки, чайники и утюги.Они регулируют температуру для обеспечения безопасной работы.Это предотвращает перегрев и увеличивает срок службы изделия.Они важны для безопасности пользователей при работе с бытовой техникой.

4. Автомобильные системы

В транспортных средствах используются температурные переключатели для контроля температуры двигателя и охлаждающей жидкости.При необходимости они активируют охлаждающие вентиляторы.Это помогает поддерживать оптимальную производительность двигателя.Это также предотвращает перегрев и выход двигателя из строя.

5. Холодильные системы

Температурные переключатели управляют компрессорами и циклами оттаивания в холодильных установках.Они поддерживают постоянные условия охлаждения.Это важно для хранения и консервации продуктов питания.Это также повышает эффективность системы.

6. Системы безопасности и сигнализации

Температурные выключатели используются в системах пожарной безопасности и сигнализации.Они обнаруживают аномальное повышение температуры и вызывают оповещения.Это обеспечивает раннее предупреждение об опасных ситуациях.Это помогает защитить людей и имущество.

Температурный переключатель против термостата против датчика температуры

Особенность	Температура Переключатель	Термостат	Температура Датчик
Функция	Переключение вкл./выкл. на заданном пределе	Поддерживает цель температурный диапазон	Обнаруживает и выводит данные о температуре
Тип выхода	Сухой контакт (НО/НЗ), SPDT	Релейный выход или сигнал управления (0–10 В, ШИМ)	Аналоговый (мВ, Ом) или цифровой (I2C, 4–20 мА)
Точность	от ±2°C до ±5°C	от ±0,5°C до ±2°C	от ±0,1°C до ±1°C
Контроль Возможность	Единый порог действие	Замкнутый контур регулирование	Нет контроля (только измерение)
Время ответа	1–10 секунд (механический)	5–30 секунд (зависит от системы)	<1 секунды (электронный)
Диапазон заданных значений	Фиксированный или регулируемый (например, 30°C–150°C)	Регулируемый (например, комнатное управление 10°C–30°C)	Нет заданного значения
Дифференциал (Гистерезис)	2°С–20°С	0,5°С–2°С	Не применимо
Мощность	Прямое переключение до 15 А при 250 В переменного тока	Элементы управления внешнее реле/нагрузка (типичное значение ≤10 А)	Нет мощности переключение
Метод измерения	Механический (биметалл/жидкость) или электронный	Электронный или электромеханический	Термистор, РДТ, термопара
Состояние выхода	Двоичный (ВКЛ/ВЫКЛ) только)	Модулирующая или поэтапный контроль	Непрерывный сигнал
Установка Тип	Резьбовой, погружение, поверхность	Настенный или панельный	Зонд, поверхность, или встроенный
Операционная Напряжение	12–240 В переменного/постоянного тока	24–240 В переменного/постоянного тока	3,3–24 В постоянного тока
Защита Рейтинг	IP40–IP67	IP20–IP40 (типичное помещение)	IP20–IP68 (зависит от зонда)
Типичная продолжительность жизни	100–500 тыс. циклов	50–200 тыс. циклов	>1 миллион чтения
Общее использование	Перегрев защита, контроль отключения	Температура отопления, вентиляции и кондиционирования воздуха регулирование	Мониторинг, данные журналирование, системы контроля

Как правильно выбрать переключатель температуры?

Выбор правильного температурного переключателя обеспечивает надежную и эффективную работу вашей системы.

1. Определите температурный диапазон

Сначала определите минимальную и максимальную температуру, необходимую для вашего применения.Переключатель должен безопасно работать в этом диапазоне.Выбор правильного диапазона предотвращает повреждение и обеспечивает точное переключение.Всегда учитывайте возможные колебания температуры.Это помогает избежать выбора устройства слишком маленького размера.

2. Выберите подходящий тип.

Выбирайте между биметаллическими, жидкостными или электронными типами.Каждый тип подходит для различных применений и требований к точности.Механические типы просты, а электронные обеспечивают точность.Учитывайте окружающую среду и требуемый уровень производительности.Это гарантирует, что коммутатор соответствует вашим системным требованиям.

3. Проверьте рейтинг контакта

Убедитесь, что коммутатор способен выдержать электрическую нагрузку вашей системы.Номинал контактов должен соответствовать требованиям по напряжению и току.Использование переключателя с более низким номиналом может привести к сбою или повреждению.Всегда проверяйте технические характеристики перед установкой.Этот шаг хорош с точки зрения безопасности.

4. Рассмотрите возможность монтажа и установки.

Проверьте, как коммутатор будет установлен в вашей системе.Варианты включают резьбовые, поверхностные или панельные конструкции.Правильный монтаж обеспечивает точное измерение температуры.Это также повышает надежность и срок службы.Выберите дизайн, который подходит для вашей установки.

5. Оцените условия окружающей среды

Учитывайте такие факторы, как влажность, пыль, вибрация и воздействие химикатов.Выберите коммутатор с подходящей степенью защиты (класс IP).Суровые условия требуют более прочных материалов.Это предотвращает сбои и обеспечивает долгосрочную работу.Всегда согласовывайте переключатель с условиями работы.

6. Посмотрите на возможности настройки и функции.

Решите, нужны ли вам регулируемые уставки или фиксированный режим работы.Некоторые приложения требуют тонкой настройки, а другие требуют простого управления.Дополнительные функции, такие как цифровой дисплей или ручной сброс, могут оказаться полезными.Эти функции повышают удобство использования и гибкость.Выбирайте в зависимости от ваших потребностей в управлении.

Заключение

Температурные выключатели обеспечивают простой и надежный способ управления и защиты систем в зависимости от изменений температуры.Они работают путем преобразования изменений температуры в механические или электронные переключения с использованием таких компонентов, как чувствительные элементы, контакты и внутренние механизмы.Различные типы, в том числе биметаллические, расширительные и электронные переключатели, обеспечивают разные уровни точности и производительности для разных применений.Понимая их особенности, применение и критерии выбора, вы можете обеспечить безопасный, эффективный и длительный контроль температуры в любой системе.
