Понимание встроенных систем: определение, характеристики и классификация

Это руководство объясняет, что такое встроенные системы и почему они важны.Встроенная система - это небольшой компьютер, встроенный в более крупное устройство для выполнения одной конкретной работы.Вы найдете их в таких вещах, как микроволн, автомобили, фитнес -трекеры и заводские машины.В отличие от обычных компьютеров, они очень хорошо выполняют одну или несколько задач, часто в режиме реального времени.Это руководство также сравнивает встроенные системы с компьютерами общего назначения и показывает различные типы, основанные на том, что они делают и насколько они сильны.

Каталог

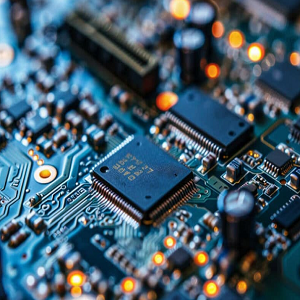

Что такое встроенные системы?

Анонца Встроенная система это специализированный компьютер, предназначенный для выполнения определенной функции в большем устройстве или системе.В отличие от компьютеров общего назначения, которые могут выполнять широкий спектр задач, встроенные системы сосредоточены на одной или нескольких строго определенных операциях.Эти системы часто требуются для удовлетворения строгих требований времени и последовательно работать в условиях в реальном времени.Слово «встроенное» относится к тому, как вычислительная система физически и функционально интегрирована в продукт, который он обслуживает.Эта интеграция объединяет как программное обеспечение, так и аппаратное обеспечение в автономный блок.Микроконтроллеры или микропроцессоры обычно обрабатывают сторону программного обеспечения, запущенный код, который управляет поведением, в то время как аппаратные компоненты, такие как печатные платы (PCB), датчики и интерфейсы ввода/выходных данных, позволяют системе взаимодействовать со своей средой.

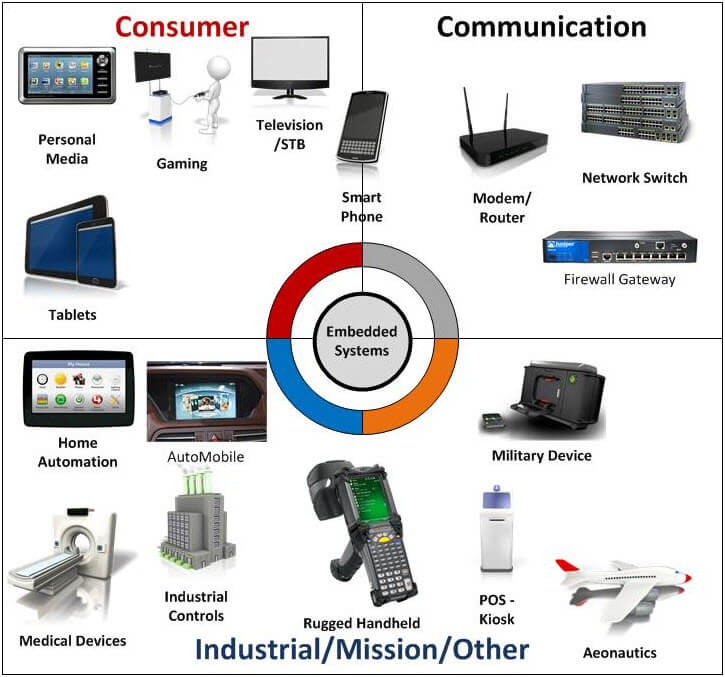

Встроенные системы повсюду в современной жизни, тихо питает многие устройства, которые мы используем каждый день.В потребительской электронике они встречаются в смартфонах, интеллектуальных часах, микроволновых печи и посудомоечных машинах, обрабатывая все, от пользовательских интерфейсов до функций внутреннего управления.В здравоохранении встроенные системы встроены в медицинские устройства, такие как кардиостимуляторы и мониторы глюкозы, где точная надежная производительность имеет решающее значение.Автомобильная промышленность использует их для управления двигателями, контроля развлечений в автомобилях и обеспечения безопасности с помощью таких функций, как антиблокировочные системы торможения и подушки безопасности.В промышленных условиях встроенные системы используются для управления и мониторинга машин на заводских этажах, помогая поддерживать производительность и эффективность.Что делает встроенные системы настолько эффективными, так это тесная координация между программным обеспечением и оборудованием.Эта плотная интеграция позволяет каждой системе быть настраивалась для ее точной роли, что приводит к быстрой и надежной производительности с минимальными отходами энергии или мощности обработки.

Характеристики встроенных систем

Целенаправленная и целевая функциональность

Встроенные системы разработаны для выполнения четко определенных ролей.Они построены не для гибкости, а для точности.Возьмите, например, цифровой термостат.Его задание состоит в том, чтобы контролировать и регулировать температуру на основе ввода датчиков и внутренней логики.Он не должен просматривать Интернет или запускать игры, просто выполнять его единственную задачу и выполнять его последовательно.Этот сфокусированный дизайн применяется для широкого спектра продуктов.Основное устройство, такое как тостер, нуждается в простом времени и управлении теплом.С другой стороны, контроллер автомобильного двигателя должен координировать несколько датчиков и механических компонентов в режиме реального времени.Поскольку каждая система построена с учетом своей конкретной работы, ненужные функции остаются в стороне.Это делает устройства проще, более доступным и часто более надежным.

Время и отзывчивость в реальном времени

Во многих встроенных системах, когда происходит действие так же важно, как и то, что происходит.Эти системы часто работают в соответствии с строгими правилами времени.Если задача не завершается вовремя, вся система может снять неисправность или стать небезопасной.Системы в реальном времени делятся на две категории: жесткие и мягкие системы в реальном времени.

• Жесткие системы в реальном времени

В жестких системах в реальном времени каждая операция должна быть выполнена в течение строго определенного периода времени, часто измеряемых в миллисекундах или даже микросекундах.Гибкости нет.Если система реагирует слишком поздно, даже с наименьшим отрывом, результат может быть катастрофическим.Эти системы используются в критически важных средах, где сбой не вариант.Например, в автомобильном сбое датчики подушки безопасности должны обнаружить удаление и запуск развертывания практически мгновенно.Если система отстает, даже кратко, подушка безопасности может развернуться слишком поздно, чтобы защитить пассажиров.Точно так же на заводе по химической обработке системы управления должны регулировать температуру и давление в режиме реального времени.Если клапан не открывается при необходимости, результатом может быть взрыв или токсичная утечка.Для достижения такого уровня отзывчивости жесткие системы в реальном времени создаются с предсказуемым, оборудованием для низкой затраты и высоко оптимизированного программного обеспечения.Вся система предназначена для гарантии, что каждая задача выполняется в крайний срок, без исключения.Это часто включает в себя выделенные процессоры, операционные системы в реальном времени (RTOS) и методы детерминированных планирования, которые обеспечивают отложенность никакой задачи из-за других операций в системе.Тестирование и валидация для этих систем также являются строгими.

• Мягкие системы в реальном времени

Мягкие системы в реальном времени также полагаются на своевременные ответы, но они обеспечивают большую гибкость.Случайные задержки приемлемы, и, хотя производительность может ухудшиться, когда упущены сроки, общая система остается функциональной.Эти системы создаются для переноса несовершенства, если задержка не нарушает пользовательский опыт и не вызывает критическую ошибку.Рассмотрим приложение для видеоконференций.Он направлен на передачу звука и видео в режиме реального времени, но если кадр падает или кратко заикается, разговор продолжается.Аналогичным образом, в онлайн -играх короткое отставание может нарушить игровой процесс, но не сбои.Система может наверстать упущенное, восстановить или применять алгоритмы сглаживания для поддержания приемлемого опыта.Эти системы все еще разработаны с учетом отзывчивости, но ограничения более мягкие.Они могут использовать операционные системы общего назначения с расширениями в реальном времени или полагаться на буферизацию и адаптивные методы для сглаживания кратких пробелов в производительности.Поскольку мягкие системы в реальном времени часто работают на общих или многозадачных платформах, вы должны найти баланс между отзывчивостью и использованием ресурсов.Эффективное планирование, распределение ресурсов и управление качеством обслуживания являются ключом к обеспечению хорошей производительности без чрезмерного информирования системы.

Эффективность затрат в производстве и эксплуатации

Одной из основных целей при разработке встроенных систем является снижение затрат не только на конечный продукт, но и на протяжении всего процесса, от выбора аппаратного обеспечения до разработки программного обеспечения и долгосрочного обслуживания.Доступность - это то, что позволяет использовать встроенные системы в широком спектре продуктов, от кухонных приборов до медицинских устройств.Память и хранилище также сведены к минимуму, сосредоточившись только на том, что необходимо.Это умное использование ресурсов помогает снизить производственные затраты, при этом обеспечивая надежную производительность.Из -за этого подхода производители могут производить встроенные системы в больших количествах, не делая продукции слишком дорогим.Вот почему даже доступные гаджеты, такие как кофейные машины, фитнес -группы или детские игрушки, могут предложить расширенные функции.За кулисами компактная, хорошо настроенная встроенная система выполняет работу.

Балансировка мощности процессора и использования памяти

Выбор соответствующего процессора и конфигурации памяти является важной частью конструкции встроенной системы.Выбор в значительной степени зависит от сложности и требований к производительности приложения.Для основных функций, таких как включение светодиода, температура считывания от датчика или управление простым временем, микроконтроллер с низким энергопотреблением с ограниченной ОЗУ и минимальной способностью обработки обычно достаточно.Эти чипы являются компактными, доступными и высокоэнергетическими, что делает их идеальными для небольших устройств с аккумулятором.Тем не менее, более требовательные приложения, такие как обработка видео в реальном времени, GPS-навигация с 3D-картированием или автономный бегство беспилотников, требуют большей мощности обработки и памяти.Эти системы часто полагаются на передовые процессоры или цифровые сигнальные процессоры (DSP), а также более крупные мощности оперативной памяти и хранения.Удар правильный баланс гарантирует, что система работает надежно и эффективно, без перегрузки или превышения технических или финансовых ограничений проекта.

Физические и функциональные ограничения дизайна

Встроенные системы часто должны работать в строгих физических и экологических ограничениях, и эти ограничения формируют все аспекты их развития.Одной из наиболее распространенных проблем является размер.Устройства часто должны быть достаточно компактными, чтобы вписаться в ограниченные пространства, такие как внутри наручных часов, умный датчик или панель панели автомобиля.Это требует вдумчивого выбора компонентов и эффективной конструкции макета.Потребление энергии является еще одной проблемой, особенно для батарейных или дистанционно развернутых систем.В этих случаях каждый компонент должен быть оптимизирован, чтобы минимизировать использование энергии, продление срока службы батареи или снижение потребности в частого обслуживания.Эффективная конструкция является ключом к обеспечению долгосрочной работы в полевых условиях.

Стоимость также играет важную роль, выходя за рамки первоначального производства, включающего обслуживание, обновления программного обеспечения и общую стоимость владения в течение жизни системы.Несмотря на все эти ограничения, встроенные системы должны по -прежнему обеспечивать надежную и последовательную производительность.Будь то сбор данных с монитора для здоровья или контроль пролета беспилотника, система должна работать точно и без сбоя.В конечном счете, каждый выбор дизайна должен поддерживать способность системы выполнять назначенную задачу в пределах жестких границ мощности, затрат и производительности.

Встроенные системы по сравнению с системами общего назначения

Цель

Компьютеры общего назначения: эти компьютеры созданы для выполнения множества различных задач.Они гибкие и могут запускать широкий спектр программного обеспечения, от редактирования видео и просмотра Интернета до финансового моделирования и потоковой передачи музыки.Один и тот же компьютер может обслуживать разных пользователей, просто изменяя программное обеспечение.Операционные системы, такие как Windows, MacOS или Linux, помогают управлять несколькими программами одновременно, что позволяет пользователям быстро переключать задачи.Подумайте о компьютерах общего назначения как о том, как цифровые швейцарские ножи для армии, универсальные, мощные и полезные во многих ситуациях.

Встроенные системы: встроенные системы предназначены для выполнения одной или нескольких конкретных задач, и они встроены в более крупные машины.Например, стиральная машина имеет небольшой компьютер, который контролирует только функции промывки, такие как вращение и уровень воды.Это не нужно делать ничего другого.Эти системы обычно программируются один раз и редко обновляются.В автомобилях встроенные системы контролируют такие вещи, как торможение, подушки безопасности и время двигателя.Они реагируют быстро и надежно, потому что они созданы для одной работы.Они тихо держат все на заднем плане.

Ограничения

Компьютеры общего назначения: эти системы не созданы с учетом множества ограничений.Они обычно сидят в местах с большим количеством мощности, пространства и охлаждения.Это означает, что они могут использовать мощные детали, такие как быстрые процессоры, много памяти и большие диски для хранения, даже если эти детали используют много энергии и нагреваются.Их также легко обновить, вы можете добавить больше памяти, лучшую видеокарту или большую хранилище, если это необходимо.Это делает их гибкими и настраиваемыми, но это также означает, что они часто больше, дороже и менее энергоэффективны, чем устройства, созданные для одной работы.

Встроенные системы: встроенные системы должны работать в строгих пределах.Они маленькие, используют очень мало питания (иногда из батареи) и должны надежно запускать в течение длительных периодов, часто без того, чтобы никто не зафиксировал и не обновлял их.Они могут использоваться в суровых условиях, таких как жар, вибрация или пыль, например, в автомобилях или на открытых машинах.Поскольку они часто производятся в большом количестве, они должны быть дешевыми для производства, но все же надежны.Они включают только части и власть, необходимые для их конкретной работы, без дополнительных.После того, как они построены, они обычно бегают годами без изменений.

Производительность

Компьютеры общего назначения: эти компьютеры создаются для скорости и многозадачности.Они могут запускать много программ одновременно, например, видеозвонка, загрузка файлов, воспроизведение музыки и сканирование на вирусы, все не замедляясь.Они используют мощные процессоры с несколькими ядрами, большим количеством оперативной памяти и быстрого хранения для обработки больших заданий, таких как игры, 3D -дизайн или разработка программного обеспечения.Их дизайн фокусируется на быстрых ответах и ​​плавной производительности.Они уравновешивают аппаратное и программное обеспечение для управления задачами, смены ресурсов и быстро восстанавливаются после проблем, что делает их быстрыми и надежными для многих типов работы.

Встроенные системы: для встроенных систем производительность не связана с скоростью, а о выполнении определенной работы надежно и вовремя.Например, компьютер кардиостимулятора не должен быть быстрым, но он должен отправлять сигналы в сердце именно в правильный момент.Время и точность имеют значение больше, чем власть.Многие встроенные системы являются в режиме реального времени, что означает, что они должны реагировать в течение строгих временных пределов.Они сосредоточены на выполнении нескольких задач отлично, не так много задач быстро.Их производительность оценивается по тем, насколько надежными, энергоэффективными и теплостойкими они являются, особенно в жестких условиях.

Пользовательский интерфейс

Компьютеры общего назначения: эти компьютеры предназначены для людей, чтобы взаимодействовать напрямую.Они используют такие вещи, как клавиатуры, мыши, сенсорные экраны и даже управление голосом или жестом.Интерфейс сделан гибким и простым в использовании, просматриваете ли вы Интернет, редактируете документы, играете в игры или создаете видео.Программное обеспечение часто выглядит красиво, дает мгновенную обратную связь и может быть настроено.Все построено вокруг потребностей пользователя, предлагая инструменты для всех видов задач.

Встроенные системы. Большинству встроенных систем не требуется много взаимодействия с пользователем, у некоторых их вообще нет.Если у них есть интерфейс, это обычно прост и точнее.Например, микроволновая печь имеет небольшой экран и несколько кнопок.Фитнес -трекер может показать ваши шаги или частоту сердечных сокращений, в то время как больше настроек обрабатываются через телефонное приложение.Некоторые системы используют свет или звуки вместо экранов.Цель состоит в том, чтобы дать достаточно контроля, чтобы легко и безопасно использовать устройство, при этом сохраняя вещи простыми и часто скрытыми на заднем плане.

Встроенные типы системы по функции и производительности

Встроенные системы в реальном времени

Встроенные системы в реальном времени представляют собой специализированные вычислительные подразделения, предназначенные для работы в рамках строгих ограничений времени.Эти системы встроены в более крупные устройства и запрограммированы на реагирование на входы или события в гарантированные сроки.Их основная цель - обеспечить предсказуемое и своевременное поведение, в сценариях, где даже небольшие задержки могут привести к серьезным последствиям.Эти системы объединяют программные и аппаратные компоненты, оптимизированные для чувствительных ко времени задач.Системы в реальном времени разработаны для определения приоритетов сроков, с конкретными механизмами, такими как обработка прерываний, детерминированное планирование и минимальная задержка.Основываясь на критичности соблюдения этих сроков, системы в реальном времени широко классифицируются по двум категориям: жесткие системы в реальном времени и мягкие системы в реальном времени.

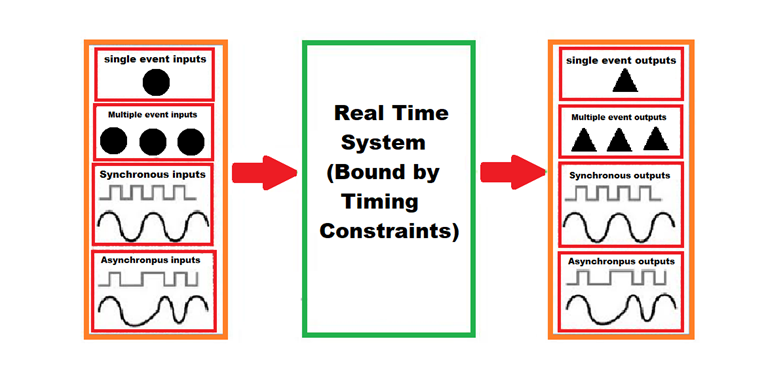

Рисунок 2. Встроенные системы в реальном времени

Встроенные системы в реальном времени используются в самых разных отраслях и средах.Например, в военные системыОни обеспечивают быстрые и точные реакции в оборонных операциях, например, в отслеживании ракет или коммуникациях на поле битвы.В Устройства медицинского мониторинга, Системы в реальном времени несут ответственность за постоянное отслеживание жизненно важных органов пациентов и выпуска оповещений или вмешательств по мере необходимости.Точно так же в Системы управления движениемОни управляют временами сигналов и контролируют движения транспортных средств в режиме реального времени, чтобы обеспечить плавный транспортный поток и избежать столкновений.Системы жестких в реальном времени используются в контекстах, где отсутствует крайний срок, например, может быть катастрофическим, например, в системах ракету, где даже миллисекундная задержка может поставить под угрозу успех миссии или у дефибрилляторов, где электрические удары должны быть доставлены в точно в подходящий момент, чтобы восстановить функцию сердца.С другой стороны, мягкие системы в реальном времени допускают незначительные отклонения от времени, что делает их подходящими для менее критических сценариев, таких как потоковая передача видео, где небольшие задержки могут вызывать буферизацию, но не сбой, или в микроволновых печи, где небольшая задержка во время приготовления в целом приемлема.

Автономные встроенные системы

Автономные встроенные системы представляют собой автономные вычислительные устройства, предназначенные для независимого выполнения конкретных задач, не требуя постоянной связи с центральным хост-компьютером или сетью.В отличие от встроенных систем, которые работают как часть более крупной системы, автономные версии создаются для автономного функционирования, управления своими собственными входами, обработкой и выходами.Они состоят из выделенного процессора, интерфейсов памяти, ввода/вывода и программного обеспечения для конкретного приложения, встроенного в компактный форм-фактор.Их конструкция часто оптимизируется для низкого энергопотребления, надежности и эффективной производительности в реальном времени.Ключевой характеристикой автономных встроенных систем является их способность работать без внешней поддержки после развертывания.После запрограммирования и питания они могут выполнять задачи неоднократно или в ответ на конкретные триггеры, что делает их идеальными для средств, где сетевое подключение ограничено или ненужным.Они используются в приложениях, где надежность, автономия и компактность являются приоритетами.Это делает их ценными в сценариях, которые требуют постоянной производительности без ручного надзора или внешних вычислительных ресурсов.

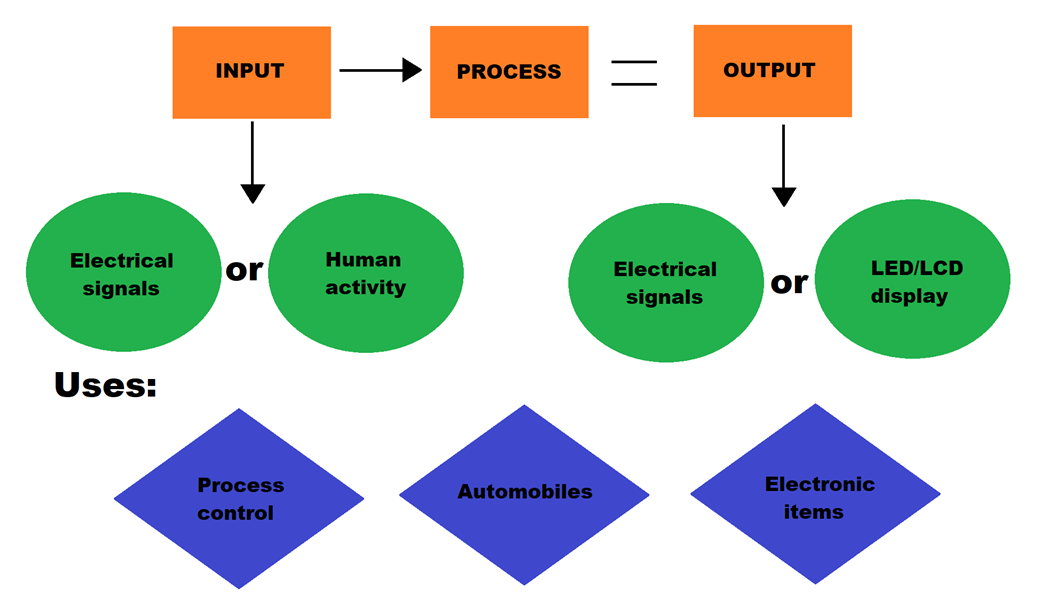

Рисунок 3. автономные встроенные системы

Применение автономных встроенных систем широко распространено как по потребительскому, так и в промышленном контексте.Например, MP3 -плееры классические автономные устройства, которые независимо управляют воспроизведением музыки.Они интегрируют цифровое хранилище, программное обеспечение для декодирования и аппаратное обеспечение аудио для воспроизведения медиа -файлов без необходимости компьютерного соединения. Калькуляторы, еще один известный пример, используйте встроенные процессоры для выполнения арифметических и передовых математических функций по спросу в образовании, бизнесе и инженерии.Другие распространенные примеры включают Микроволновые печи и цифровые часы ПолемВстроенная система микроволновой печи обрабатывает вход, время и управление мощностью для управления функциями приготовления без внешней помощи.Точно так же цифровые часы полагаются на точные внутренние генераторы и встроенное программное обеспечение, чтобы сохранить время и предоставлять такие функции, как тревога или таймеры, все в пределах полностью самодостаточной единицы.Эти примеры показывают, как отдельные встроенные системы выполняют выделенные роли в повседневных инструментах, беспрепятственно объединяя автономию с эффективностью.

Сетевые встроенные системы

Сетевые встроенные системы представляют собой специализированные вычислительные единицы, взаимосвязанные с помощью различных протоколов связи, что позволяет им беспрепятственно обмениваться данными и ресурсами в сети.Эти системы предназначены для функционирования как проводных, так и беспроводных конфигураций, в зависимости от конкретных потребностей и ограничений приложения.Ряд протоколов связи поддерживает это подключение, включая локальные сети площади (LAN), широкие сети (WAN), Zigbee, Bluetooth и шину сети контроллеров (CAN).Каждый из этих протоколов предлагает различные преимущества с точки зрения диапазона, скорости передачи данных, энергопотребления и топологии сети, что позволяет гибко и эффективно дизайн системы.

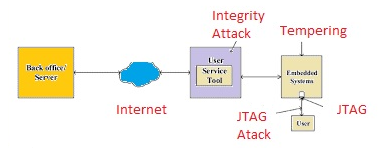

Рисунок 4. Сетевые встроенные системы

Приложения сетевых встроенных систем охватывают несколько доменов, где необходимы обмен данными и автоматизация.Например, в финансовом секторе они встроены в автоматизированные машины для кассира (банкоматы), облегчая безопасные, транзакции и дистанционное обслуживание.В энергетической инфраструктуре интеллектуальные сетки используют эти системы для эффективного мониторинга и управления распределением электроэнергии, динамически реагируя на модели потребления.Погодные станции используют сетевые встроенные системы для сбора, обработки и передачи данных окружающей среды, поддерживая точное прогнозирование и мониторинг климата.В жилых и коммерческих средах системы домашней автоматизации интегрируют такую ​​технологию для повышения безопасности, управления освещением и температурой, а также для улучшения общего управления энергией.Благодаря этим разнообразным приложениям сетевые встроенные системы играют роль в современных технологических экосистемах, обеспечивая интеллектуальные, отзывчивые и подключенные среды.

Мобильные встроенные системы

Мобильные встроенные системы отличаются от их компактного размера и переносимости, что делает их хорошо подходящими для интеграции в портативные или носимые устройства.Рассматриваемые для эффективной работы в пределах ограничений мобильности, эти системы питаются батареями и включают энергоэффективное аппаратное и программное обеспечение для продления срока службы батареи без ущерба для производительности.Из -за их физических и эксплуатационных ограничений мобильные встроенные системы, как правило, обладают ограниченной мощностью обработки и памятью по сравнению со своими стационарными аналогами.Тем не менее, они оптимизированы для запуска специализированного, легкого программного обеспечения, которое обеспечивает отзывчивость и функциональность при сохранении ресурсов.

Рисунок 5. Встроенные системы

Эти системы встречаются в различных электроники, которые определяют приоритеты для удобства и мобильности.Например, смартфоны представляют собой сложные мобильные встроенные системы, которые предлагают широкий спектр возможностей, помимо голосовых коммуникаций, включая просмотр интернета, фотографию, навигацию и услуги на основе приложений.Фитнес-трекеры являются еще одним примером, используя встроенные датчики и программное обеспечение для мониторинга показателей здоровья, таких как частота сердечных сокращений, предпринятые шаги и качество сна, предоставляя информацию в реальном времени на их физическую активность.Точно так же портативные игровые консоли полагаются на встроенные системы для обеспечения захватывающих игровых впечатлений на ходу, сбалансируя производительность с эффективностью батареи.Вместе эти примеры подчеркивают универсальность и растущую важность мобильных встроенных систем в улучшении современного образа жизни с помощью портативных, интеллектуальных технологий.

Встроенные типы системы с помощью производительности микроконтроллера

Мелкие встроенные системы

Маленькие встроенные системы, как правило, полагаются на 8-битные или 16-битные микроконтроллеры, такие как широко используемая серия 8051.Эти процессоры выбираются для их простоты, доступности и низких требований к мощности, что делает их хорошо для выполнения простых, предопределенных задач.Из -за их ограниченных вычислительных возможностей эти системы идеально подходят для приложений, где сложная обработка не нужна.Ресурсы памяти в небольших встроенных системах минимальны, часто просто достаточно для хранения компактной программы и обработки небольших наборов данных.Эта ограниченная емкость памяти соответствует их простой функциональности и снижает как стоимость, так и энергопотребление.В результате эти системы не требуют обширной поддержки программного обеспечения или большой емкости для хранения.Потребляемая мощность является ключевым конструктивным соображением, так как многие мелкомасштабные встроенные системы управляются аккумулятором.Они оптимизированы для низкого использования энергии для продления срока службы батареи, что важно в портативных или удаленных устройствах, где частая зарядка или техническое обслуживание нецелесообразно.Эти системы обычно встречаются в таких устройствах, как электронные игрушки, цифровые термометры, торговые автоматы и другие приборы, которые выполняют конкретные, повторяющиеся задачи.Эти приложения практически не требуют взаимодействия с пользователем и, как ожидается, будут надежно работать в течение длительных периодов с минимальным вмешательством.Маленькие встроенные системы-это решения начального уровня, адаптированные для приложений для конкретных задач.Их определяющие характеристики включают низкую стоимость, минимальную сложность и энергоэффективность.Несмотря на ограниченные возможности по сравнению с более продвинутыми системами, они являются высокоэффективными и надежными в рамках предполагаемого объема работы.

Средние встроенные системы

Встроенные системы среднего масштаба питаются более способными процессорами, обычно от 16 до 32-битных микроконтроллеров или цифровых сигнальных процессоров (DSP).Эти более продвинутые процессоры позволяют системе обрабатывать большие объемы данных и выполнять вычисления на более высоких скоростях, чем их мелкие аналоги.В результате они хорошо подходят для приложений, которые требуют большей мощности и эффективности обработки.С точки зрения программного обеспечения, эти системы часто используют языки программирования более высокого уровня, такие как C, C ++ и иногда Java.Эти языки поддерживают более сложный и универсальный дизайн программного обеспечения, что позволяет реализовать сложные функции и пользовательские интерфейсы.Использование структурированных, объектно-ориентированных или модульных методов программирования также повышает обслуживание и масштабируемость в разработке программного обеспечения.

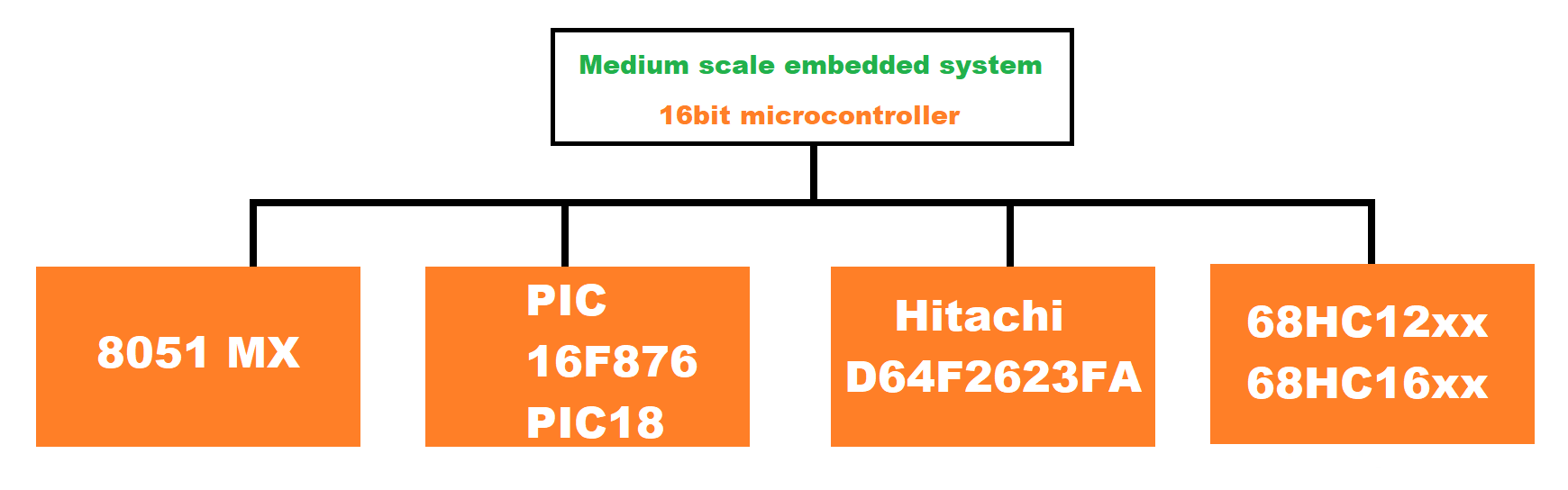

Рисунок 6. Пример встроенных систем среднего масштаба

Инструменты разработки для систем среднего масштаба являются более продвинутыми и включают интегрированные среды разработки (IDE), компиляторы и отладчики.Эти инструменты обеспечивают более эффективные и надежные рабочие процессы разработки, предлагая такие функции, как навигация кода, обнаружение ошибок в реальном времени и моделирование для отладки и программного обеспечения для уточнения в более сложных системах.Применение встроенных средних систем широко распространено, особенно на устройствах, которые требуют баланса между производительностью и сложностью.Общие примеры включают автоматические машины для кассиров (банкоматы), глобальные системы позиционирования (GPS), системы управления промышленностью и сетевые маршрутизаторы.Эти устройства требуют больше, чем простые функции управления, полагаясь на обработку данных, возможности связи и взаимодействие.Встроенные системы среднего масштаба служат мостом между небольшими, простыми устройствами и большими сложными встроенными приложениями.Они предлагают улучшенную производительность, умеренную функциональную сложность и улучшенную поддержку программного обеспечения и подключения, что делает их идеальными для широкого спектра умеренно требующих встроенных решений.

Сложные встроенные системы

Сложные встроенные системы представляют собой наиболее продвинутый уровень встроенной технологии, используя высокопроизводительные от 32 до 64-битных процессоров, часто с многоядерными архитектурами.Эти мощные процессоры предназначены для обработки сложных вычислений, обработки данных и многозадачности с высокой эффективностью, что позволяет системам соответствовать требованиям требований к производительности в разных приложениях.Чтобы поддержать такую ​​сложность, эти системы часто работают в операционных системах в реальном времени (RTO) или более комплексных операционных средах, таких как Embedded Linux.Выбор операционной системы зависит от конкретного приложения, особенно когда требуются многозадачность, отзывчивость в реальном времени или расширенные пользовательские интерфейсы.Наличие операционной системы также облегчает более легкую разработку, масштабируемость и обслуживание сложных приложений.

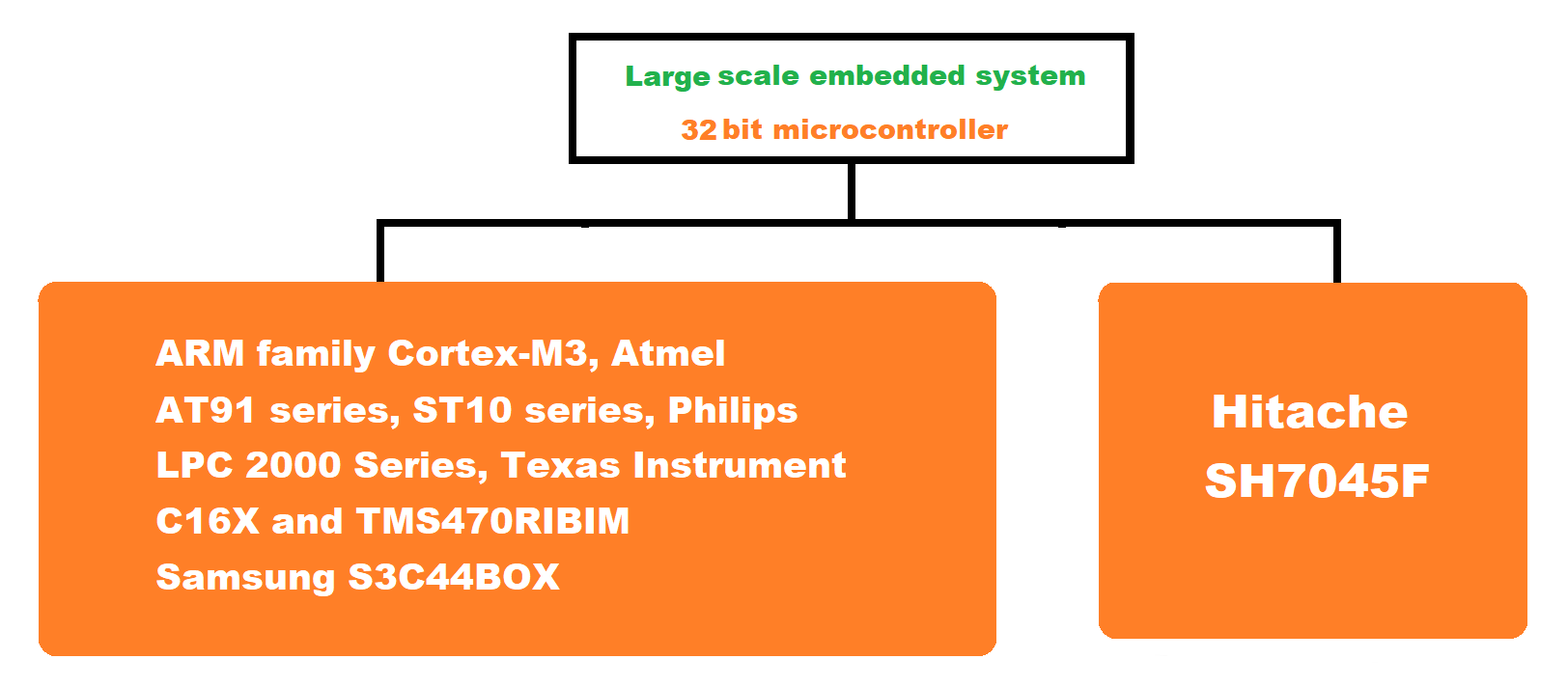

Рисунок 7. Пример сложных встроенных систем

Аппаратная архитектура сложных встроенных систем более сложна, чем их мелкие и средние аналоги.Эти системы включают в себя широкий спектр интерфейсов для подключения, включая USB, Ethernet и Wi-Fi, и часто интегрируют несколько датчиков и приводов.Это аппаратное богатство позволяет им динамически взаимодействовать со своей средой, собирать и обрабатывать огромные объемы данных и выполнять сложные функции управления.Приложения для этих систем находятся в высоких ставках, критически важных средах, где надежность, точность и скорость не подлежат обсуждению.Примеры включают спутники, авиационные системы, передовое медицинское диагностическое оборудование и платформы высококачественной промышленной автоматизации.В этих контекстах сбой системы может иметь серьезные последствия, что делает необходимые производительность и надежность.Сложные встроенные системы представляют вершину встроенного дизайна.Они способны выполнять очень сложные и задачи, часто в соответствии с строгими нормативными и безопасными стандартами.Эти системы требуют надежных программных структур, передовых стратегий управления питанием и внимания как к аппаратному, так и к надежности программного обеспечения, что делает их самым сложным, но мощным классом встроенных систем.

Заключение

Встроенные системы являются большой частью устройств, которые мы используем каждый день, даже если мы их не видим.Они помогают вещам работать гладко, быстро и надежно, будь то стиральная машина, медицинское устройство или GPS.Это руководство показало, как они работают, что отличает их от обычных компьютеров, и множество форм, которые они могут принимать.Независимо от того, насколько простые или передовые, встроенные системы предназначены для того, чтобы хорошо выполнять свою работу с небольшим пространством, мощностью и стоимостью.
