Понимание реактивной мощности: как она работает и почему это важно

Реактивная мощность является ключевой частью электрических систем переменного тока, поскольку она поддерживает электрические и магнитные поля, необходимые для работы многих устройств.В этой статье объясняется, что такое реактивная мощность, как она работает в цепях переменного тока и как она рассчитывается с использованием напряжения, тока и коэффициента мощности.Также исследуется, как реактивная мощность ведет себя при резистивных, индуктивных, емкостных и нелинейных нагрузках.Кроме того, в нем рассматриваются преимущества правильного управления реактивной мощностью, его практическое применение и роль в современных энергосистемах.

Каталог

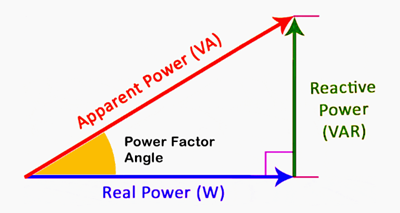

Рисунок 1. Треугольник реактивной мощности

Что такое реактивная мощность?

Реактивная мощность — это часть электрической мощности в системе переменного тока, которая не выполняет полезную работу, но необходима для поддержания электрических и магнитных полей.Оно существует потому, что напряжение и ток не идеально согласованы во времени, создавая между ними разность фаз.Этот фазовый сдвиг заставляет энергию перемещаться вперед и назад между источником и реактивными компонентами вместо того, чтобы полностью расходоваться.Реактивная мощность важна для рабочего оборудования, такого как двигатели, трансформаторы и индуктивные устройства в энергосистемах.Он играет ключевую роль в поддержании уровня напряжения и обеспечении стабильной работы системы.Без реактивной мощности многие электрические системы переменного тока не могли бы функционировать должным образом и эффективно.

Как работает реактивная мощность в цепях переменного тока?

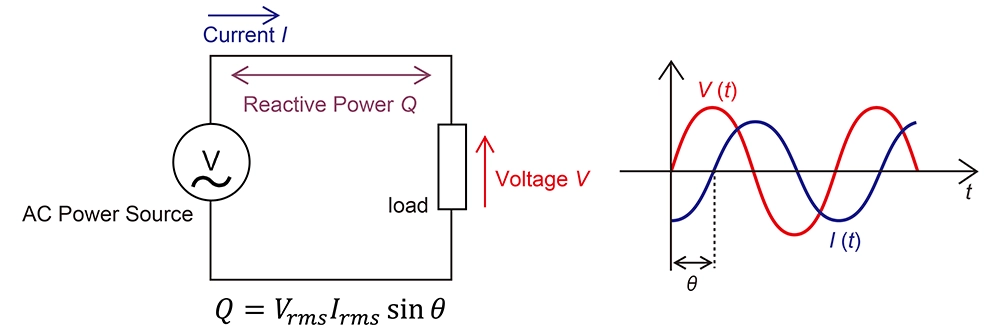

Рисунок 2. Реактивная мощность в сигналах и цепи переменного тока

Реактивная мощность в цепях переменного тока возникает, когда напряжение и ток не достигают своих пиков одновременно.Эта разность фаз создает ситуацию, когда энергия временно сохраняется, а затем возвращается к источнику питания вместо того, чтобы использоваться постоянно.Когда переменный ток меняет направление, энергия перемещается в электрические или магнитные поля внутри цепи и выходит из них.Этот непрерывный обмен приводит к циклическому потоку энергии, а не к односторонней передаче.

Взаимосвязь между напряжением и током можно наблюдать по форме их сигналов, когда одна форма сигнала опережает или отстает от другой.Эта разница во времени и является тем, что производит реактивную мощность в системе.Хоть эта энергия и не совершает полезной работы, она все равно необходима для поддержания работы многих электрических устройств.Наличие этого фазового сдвига напрямую влияет на то, как мощность течет внутри цепи.

Расчет реактивной мощности

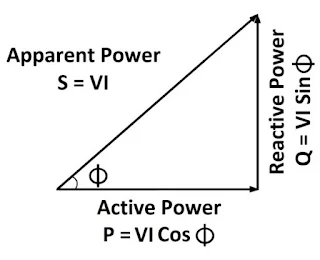

Рисунок 3. Степенной треугольник и уравнения.

Сначала определите данные значения.Начните с перечисления того, что вы уже знаете:

• Напряжение (В) = 230 В

• Ток (I) = 10 А

• Коэффициент мощности (cos φ) = 0,8 (запаздывание)

Эти значения определяют рабочее состояние схемы.

Затем рассчитайте полную мощность (S).Полная мощность представляет собой полную мощность, подаваемую источником.

• S = V × I = 230 × 10 = 2300 ВА

Это полная потребляемая мощность до разделения полезных и бесполезных компонентов.

Затем рассчитайте активную мощность (P).Активная мощность – это та часть, которая фактически выполняет полезную работу.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 Вт

Это говорит о том, какая мощность эффективно используется нагрузкой.

Наконец, рассчитайте реактивную мощность (Q).Реактивная мощность определяется разностью фаз и может быть определена с помощью sin φ.

• sin φ = √(1 − 0,8²) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 вар

Это представляет собой мощность, которая циркулирует между источником и нагрузкой.Окончательные результаты показывают, что полная мощность (S) составляет 2300 ВА, активная мощность (P) — 1840 Вт, а реактивная мощность (Q) — 1380 ВАр.Эти значения показывают, как общая подаваемая мощность делится на полезную мощность, выполняющую работу, и реактивную мощность, поддерживающую систему.Эта четкая разбивка облегчает понимание, анализ и управление потоками мощности в электрических системах переменного тока.

Как реактивная мощность взаимодействует с различными типами нагрузки?

Резистивные (омические) нагрузки

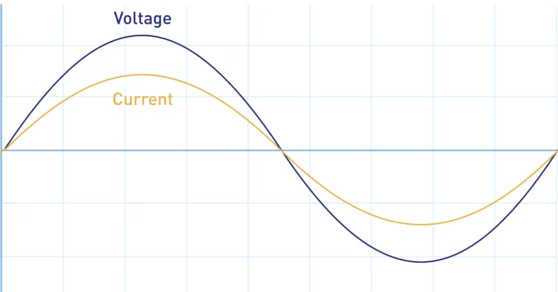

Рисунок 4. Напряжение и ток в фазе

Резистивные нагрузки — это электрические компоненты, которые потребляют энергию напрямую, не сохраняя ее в электрических или магнитных полях.В этих нагрузках напряжение и ток растут и падают одновременно, то есть между ними нет разности фаз.Поскольку обе формы сигналов идеально выровнены, вся подаваемая мощность преобразуется в полезную работу, например, в тепло или свет.Это выравнивание можно увидеть в перекрывающихся формах сигналов, где пики и пересечения нуля точно совпадают.В результате во время цикла энергия не возвращается обратно к источнику.Это условие означает, что реактивная мощность практически равна нулю в чисто резистивных цепях.Типичными примерами являются обогреватели и лампы накаливания, в которых энергия используется полностью.

Индуктивные нагрузки

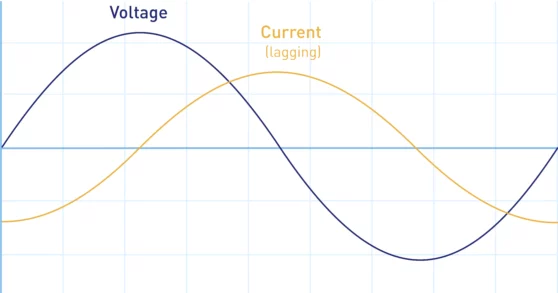

Рисунок 5. Текущее запаздывающее напряжение

Индуктивные нагрузки — это устройства, которые сохраняют энергию в магнитных полях, когда через них протекает ток.В этих нагрузках форма волны тока отстает от формы волны напряжения из-за характера накопления магнитной энергии.Эта задержка создает разность фаз, при которой энергия временно удерживается, а затем возвращается к источнику.Разделение пиков напряжения и тока иллюстрирует такое запаздывающее поведение.Из-за этого фазового сдвига вырабатывается реактивная мощность, которая течет внутри системы.Этот тип реактивной мощности считается положительным и часто встречается в таком оборудовании, как двигатели и трансформаторы.Индуктивные нагрузки широко используются в промышленных и электрораспределительных системах.

Емкостные нагрузки

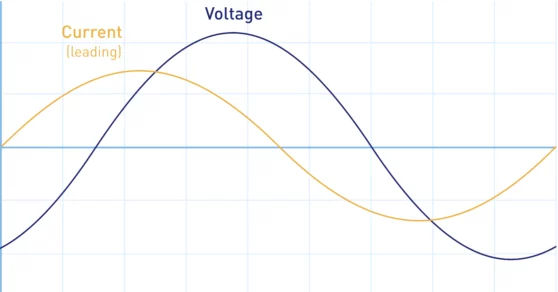

Рисунок 6. Опережающее напряжение тока

Емкостные нагрузки — это электрические компоненты, которые хранят энергию в электрических полях между проводящими пластинами.В этих нагрузках форма волны тока опережает форму волны напряжения, то есть она достигает своего пика раньше, чем напряжение.Это опережающее соотношение создает разность фаз, противоположную разности фаз индуктивных нагрузок.Форма сигнала показывает, что ток опережает напряжение в течение каждого цикла.Поскольку энергия сохраняется и высвобождается в электрическом поле, в системе течет реактивная мощность.Этот тип реактивной мощности считается отрицательным.Емкостные нагрузки обычно используются в приложениях коррекции коэффициента мощности и регулирования напряжения.

Нелинейные (гармонические) нагрузки

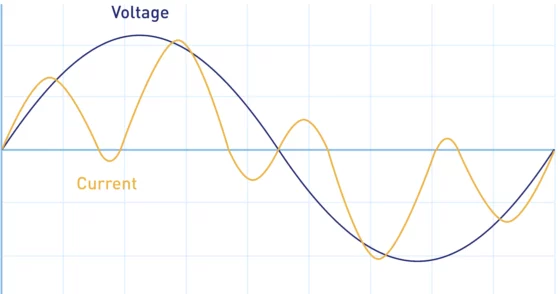

Рисунок 7. Искаженная форма сигнала тока

Нелинейные нагрузки — это устройства, которые потребляют ток несинусоидальным образом, даже если на них подается синусоидальное напряжение.Эти нагрузки вносят искажения в форму сигнала тока, создавая гармонические составляющие на нескольких частотах.Вместо плавных форм тока ток выглядит нерегулярным и неравномерным по сравнению с напряжением.Это искажение влияет на поведение реактивной мощности в системе, добавляя сложности помимо простых фазовых сдвигов.Взаимодействие между гармониками и источником питания может привести к дополнительным реактивным эффектам.Эти нагрузки распространены в современной электронике, такой как компьютеры, драйверы светодиодов и импульсные источники питания.Управление их воздействием важно для поддержания качества электроэнергии.

Преимущества правильного управления реактивной мощностью

• Повышает общую энергоэффективность.

• Поддерживает стабильный уровень напряжения

• Снижает потери при передаче электроэнергии

• Увеличивает срок службы оборудования.

• Предотвращает перегрузку системы.

• Поддерживает надежную работу сети.

Применение реактивной мощности

1. Сети электропередачи

Реактивная мощность важна в линиях электропередачи на большие расстояния для поддержания стабильности напряжения.Это помогает предотвратить падение напряжения на больших расстояниях.Коммунальные предприятия используют компенсационные устройства для регулирования потока реактивной мощности.Это обеспечивает эффективную и надежную поставку электроэнергии.

2. Промышленные производственные системы

Заводы полагаются на реактивную мощность для работы двигателей и тяжелой техники.Правильное управление предотвращает снижение эффективности при больших электрических нагрузках.Это помогает поддерживать стабильное напряжение во время высокого спроса.Это повышает надежность производства и производительность оборудования.

3. Системы возобновляемой энергетики

Солнечные и ветровые системы требуют контроля реактивной мощности для интеграции в сеть.Это помогает стабилизировать колебания напряжения, вызванные переменной генерацией.Инверторы используются для управления выходной реактивной мощностью.Это обеспечивает совместимость с существующими электросетями.

4. Электрические подстанции

Подстанции используют компенсацию реактивной мощности для контроля уровня напряжения.Для регулирования устанавливаются такие устройства, как конденсаторы и реакторы.Это повышает эффективность системы и снижает потери.Он также поддерживает плавное распределение мощности.

5. Коммерческие здания

В больших зданиях реактивная мощность используется для систем отопления, вентиляции и кондиционирования и лифтов.Правильный контроль повышает энергоэффективность в повседневной работе.Это снижает ненужное энергопотребление.Это снижает эксплуатационные расходы и повышает надежность.

6. Центры обработки данных и ИТ-инфраструктура

Центрам обработки данных требуется стабильное питание для чувствительного оборудования.Управление реактивной мощностью помогает поддерживать постоянный уровень напряжения.Это предотвращает сбои, вызванные колебаниями напряжения.Это обеспечивает непрерывную и надежную работу.

Реактивная мощность против активной мощности против полной мощности

Аспект	Активная мощность (Вт)	Реактивная мощность (ВАР)	Полная мощность (Вирджиния)
Определение	Полезная мощность который выполняет работу	Сила, которая колеблется между источником и нагрузкой	Всего поставлено власть
Функция	Производит продукцию как тепло или движение	Поддерживает электрические/магнитные поля	Представляет собой всего спрос
Роль	Потребляемая энергия	Хранится и возвращенная энергия	Комбинированный эффект
Единица	Уоттс (Ж)	Вольт-Ампер Реактивный (ВАР)	Вольт-Ампер (ВА)
Использование энергии	Полностью использован	Не потребляется	Частично использованный
Направление	Односторонний поток	туда-сюда поток	Комбинированный поток
Влияние на систему	Приводит нагрузки	Поддерживает операция	Определяет емкость
Зависимость	Требуемая нагрузка	Фазовый сдвиг	И P, и Q
Измерение	Измеритель мощности	ВАР-метр	Кажущийся метр
Вклад	Реальный выход	Функция поддержки	Итого требование
Эффективность	Непосредственно влияет эффективность	Косвенный эффект	Указывает на систему нагрузка
Присутствие	Всегда в рабочие системы	Существует с разность фаз	Всегда присутствует
Контроль	На основе нагрузки	Компенсация устройства	Проектирование системы
Приложение	Бытовая техника, машины	Моторы, трансформаторы	Все системы переменного тока
Отношения	Компонент полная мощность	Компонент полная мощность	Сочетание оба

Управление реактивной мощностью в современных энергосистемах

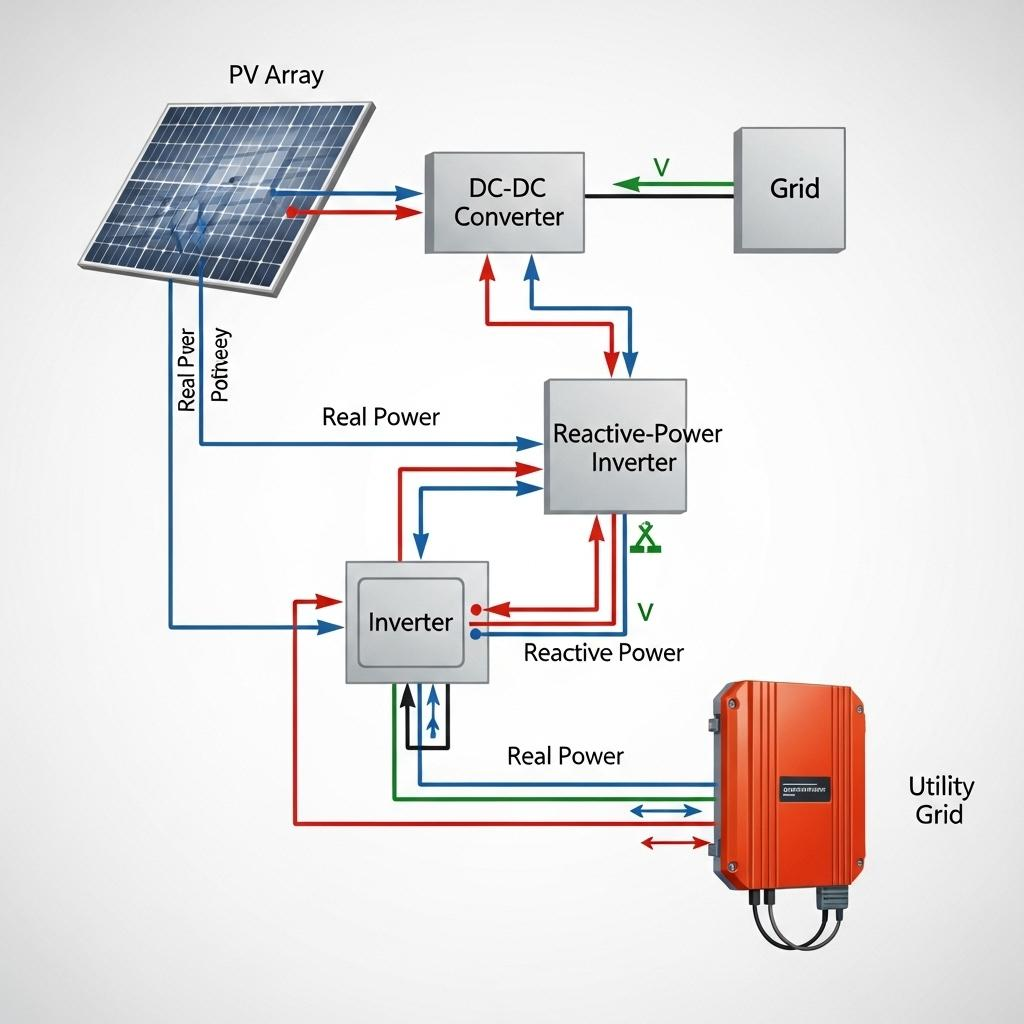

Рисунок 8. Управление реактивной мощностью с помощью интеллектуального инвертора

Реактивная мощность в современных энергосистемах активно управляется с помощью силовых электронных устройств, которые регулируют поток энергии между источниками генерации и сетью.В системах, основанных на возобновляемых источниках энергии, фотоэлектрические батареи генерируют реальную энергию, которая обрабатывается преобразователями и передается в сеть через инверторы.Наряду с передачей реальной мощности, реактивная мощность контролируется независимо для поддержания стабильного уровня напряжения и улучшения качества электроэнергии.Такое управление позволяет системе реагировать на изменение условий нагрузки и предотвращать колебания напряжения в сети.Координируя несколько этапов преобразования, современные системы обеспечивают эффективную подачу как активной, так и реактивной мощности.Этот подход поддерживает надежную работу, особенно в средах распределенной генерации.

Как показано на рисунке, интеллектуальный инвертор играет центральную роль, регулируя обмен реактивной мощности с энергосистемой.Он может подавать или поглощать реактивную мощность, не влияя на реальную мощность, генерируемую фотоэлектрической батареей, что обеспечивает гибкое регулирование напряжения.Взаимодействие между инвертором, преобразователем постоянного тока и сетью обеспечивает непрерывный мониторинг и реагирование на условия системы.Такое динамическое управление помогает стабилизировать сеть во время изменений солнечной генерации и нагрузки.Управляя реактивной мощностью в режиме реального времени, интеллектуальные инверторы снижают зависимость от традиционных компенсационных устройств.Это делает их идеальными для поддержания стабильности сети в современных интегрированных энергосистемах, использующих возобновляемые источники энергии.

Заключение

Реактивная мощность не выполняет напрямую полезную работу, но полезна для поддержания напряжения, поддержки полевых устройств и поддержания стабильности систем переменного тока.Его поведение зависит от соотношения между напряжением и током, которое также определяет, как мощность делится на активную, реактивную и полную составляющие.Различные типы нагрузки по-разному влияют на реактивную мощность, поэтому правильный анализ и контроль важны для эффективности, защиты оборудования и качества электроэнергии.Эффективное управление реактивной мощностью обеспечивает надежную работу сетей, промышленных систем, установок возобновляемой энергетики, подстанций, коммерческих зданий и центров обработки данных.
