Почему устройства используют адаптеры переменного тока

Вы используете адаптеры переменного тока каждый день, будь то зарядка телефона или питание ноутбука, но понимание того, как они работают, может иметь большое значение.Знание того, насколько номинальные напряжения, ток и мощность соответствуют вашему устройству, поможет вам избежать повреждений и обеспечить бесперебойную работу.Вы также заметите, как типы разъемов и полярность влияют на совместимость.Имея четкое представление об этих основах, выбор и использование адаптера переменного тока становится намного проще и надежнее в повседневных ситуациях.

Каталог

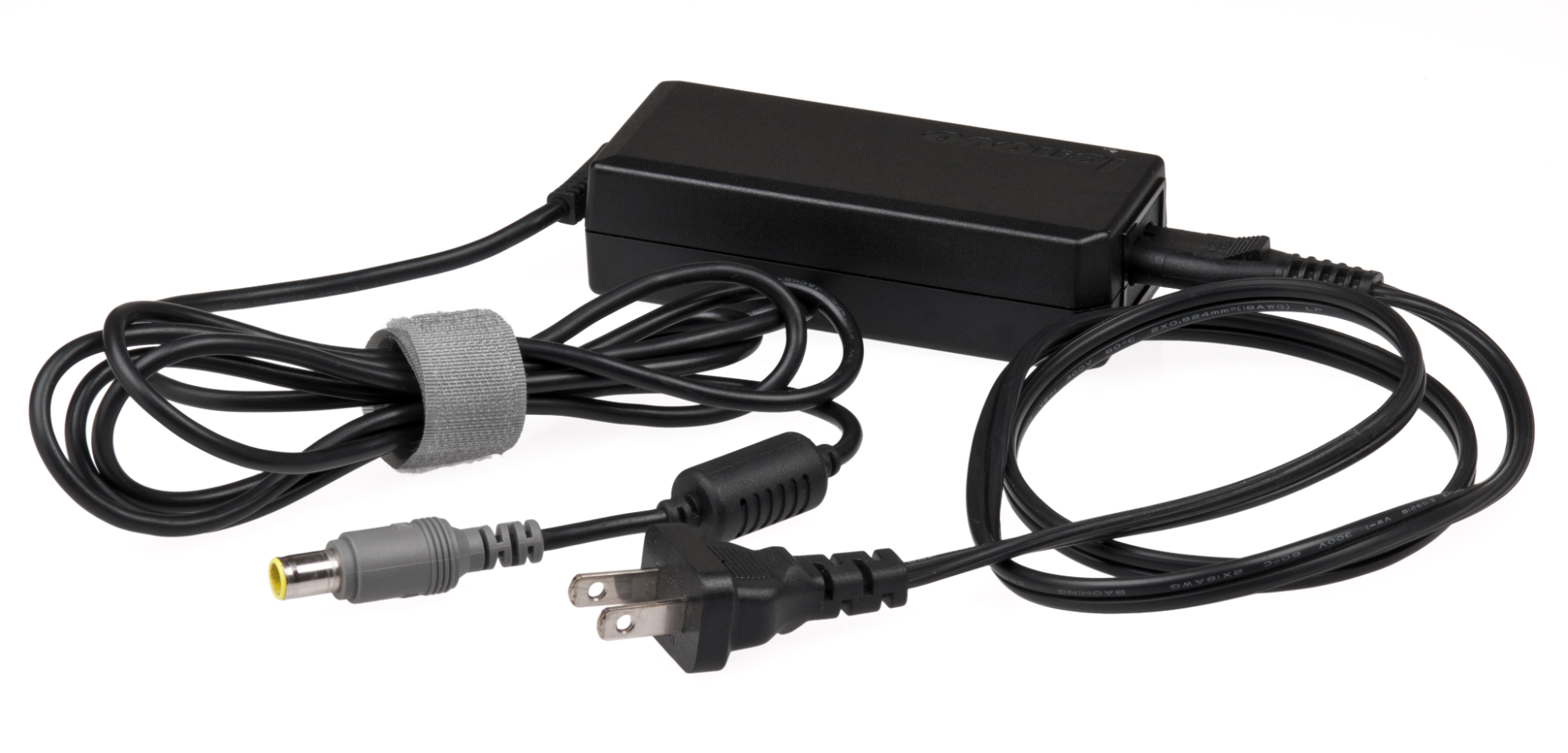

Рисунок 1. Устройство адаптера переменного тока

Что такое адаптер переменного тока

Адаптер переменного тока — это устройство электропитания, которое преобразует электричество из сетевой розетки в форму, пригодную для электронного оборудования.Настенные розетки обеспечивают переменный ток (AC), при котором направление потока постоянно меняется, в то время как большинство электронных устройств работают с использованием постоянного тока (DC), при котором поток остается постоянным в одном направлении.Адаптер выполняет это преобразование, поэтому устройство получает стабильную и полезную мощность.

Он также регулирует уровни напряжения и тока в соответствии с требованиями подключенного устройства.Каждое устройство предназначено для работы в определенных электрических пределах, и если подаваемая мощность выходит за эти пределы, производительность может стать нестабильной или устройство может быть повреждено.Поддержание правильной производительности обеспечивает надежную работу.

Многие современные устройства используют внешние адаптеры переменного тока вместо встроенных источников питания, что позволяет создать более компактную и легкую конструкцию, сохраняя при этом преобразование энергии отдельно от основного устройства.Эта установка также помогает более эффективно управлять теплом, поскольку тепло, выделяемое во время преобразования, остается за пределами корпуса устройства.

Внешние адаптеры также облегчают замену, поскольку неисправный блок можно заменить, не затрагивая само устройство.Это упрощает обслуживание и снижает потребность в более сложном ремонте.

Как работает адаптер переменного тока

Рис. 2. Внутренние детали адаптера переменного тока

Адаптер переменного тока преобразует электроэнергию из сетевой розетки в стабильную форму, подходящую для электронных устройств, посредством последовательности внутренних процессов.Работа начинается, когда переменный ток (AC) поступает в адаптер через входной разъем, к которому подключается стандартный силовой кабель и интерфейсная розетка.

Внутри адаптера переменный ток направляется на стадию выпрямления, где он преобразуется в постоянный ток, превращая переменную форму сигнала в однонаправленный поток.Результирующий сигнал по-прежнему содержит флуктуации, поэтому он проходит этап фильтрации, который сглаживает выходной сигнал и уменьшает отклонения.

Следующий этап отвечает за регулирование напряжения, поддерживая постоянный уровень выходного сигнала в требуемом диапазоне.Это обеспечивает стабильные электрические условия даже при изменении входного сигнала.Во многих конструкциях используются методы управляемого переключения для обеспечения эффективного регулирования при сохранении компактности конструкции.

Дополнительные внутренние компоненты поддерживают стабильный ток и помогают уменьшить помехи во время работы, способствуя надежной подаче питания.

Процесс завершается подачей регулируемого постоянного тока (выход постоянного тока) через выходной кабель и разъем, который надежно вставляется в порт питания устройства, обеспечивая питание в стабильной и пригодной для использования форме.

Типы адаптеров переменного тока

Линейные адаптеры переменного тока

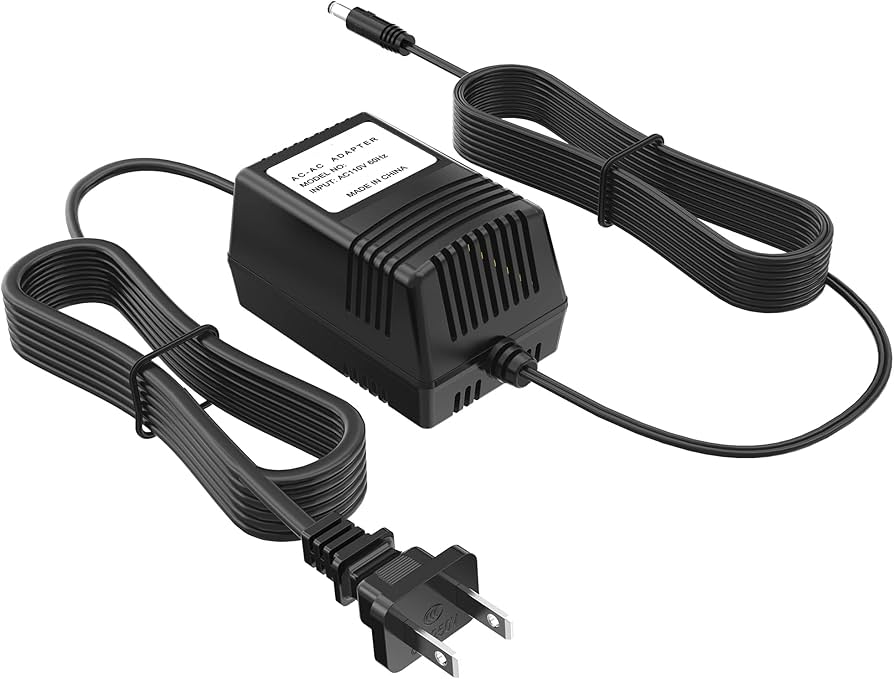

Рисунок 3. Линейный адаптер переменного тока

Линейные адаптеры переменного тока имеют простую конструкцию для преобразования электрической энергии, что приводит к более крупной и тяжелой конструкции.Их работа основана на базовых компонентах, которые снижают входное напряжение и преобразуют его в постоянный постоянный ток, поддерживая стабильный выходной сигнал с минимальными отклонениями.

Они производят низкий электрический шум, обеспечивая чистую и стабильную подачу энергии, но, как правило, менее эффективны и выделяют больше тепла из-за потерь энергии во время преобразования.

Эти адаптеры обычно используются в старых электронных устройствах, аудиооборудовании и приложениях, требующих стабильного и малошумящего питания.

Переключение адаптеров переменного тока

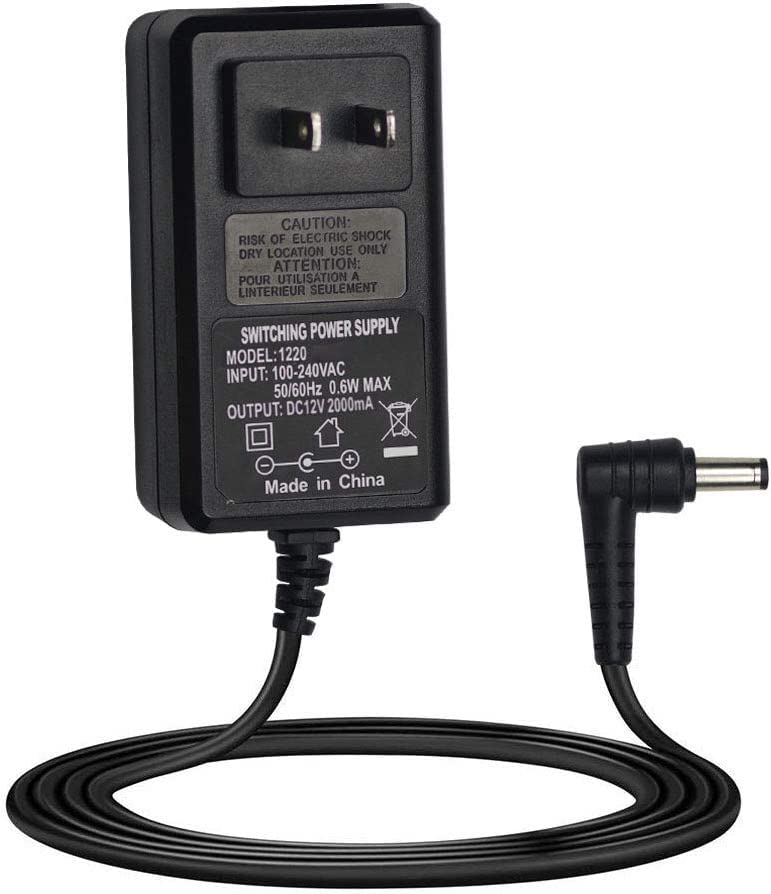

Рисунок 4. Переключение адаптера переменного тока

В импульсных адаптерах переменного тока используются усовершенствованные схемы для более эффективного преобразования электрической энергии, что обеспечивает меньший и более легкий форм-фактор.Их работа предполагает быстрое переключение электрических сигналов для контроля и регулирования напряжения и тока, что обеспечивает точное преобразование энергии в компактной конструкции.

Этот метод обеспечивает более высокую эффективность и меньшее выделение тепла по сравнению с традиционными конструкциями, поскольку в процессе преобразования теряется меньше энергии.Повышенная эффективность также обеспечивает стабильную работу в широком диапазоне условий эксплуатации.

Импульсные адаптеры переменного тока широко используются в ноутбуках, зарядных устройствах для телефонов и большинстве современных электронных устройств, где важны компактный размер и эффективная подача питания.

Номинальные напряжения, ток и мощность адаптера переменного тока

Приложение	Напряжение (В)	Ток (А)	Мощность (Вт)
Зарядное устройство для телефона	5В	2А	10 Вт
Адаптер маршрутизатора	12 В	1А	12 Вт
Адаптер для ноутбука	19В	3,42А	65 Вт
Мощный адаптер	20 В	5А	100 Вт

Полярность адаптера переменного тока и типы разъемов

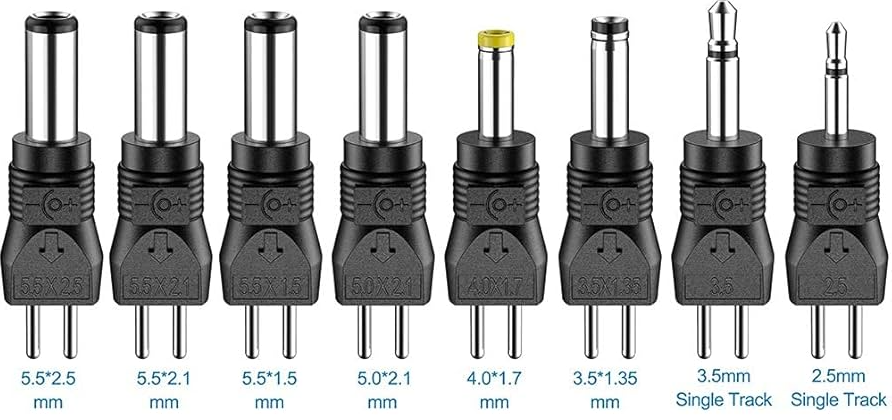

Рисунок 5. Типы разъемов адаптера переменного тока

Полярность относится к направлению электрического потока в разъеме и для правильной работы должна соответствовать требованиям устройства.В большинстве адаптеров переменного тока используется центральная положительная полярность, при которой внутренний контакт несет положительное напряжение, а внешний — отрицательное.Напротив, центрально-отрицательная полярность меняет это расположение на противоположное.Использование неправильной полярности может помешать работе устройства и привести к его повреждению, поэтому перед использованием важно подтвердить правильную конфигурацию.

В адаптерах переменного тока также используются разъемы разных типов и размеров, которые должны точно соответствовать входу устройства.К распространенным разъемам относятся заглушки ствола разного диаметра, например 5,5 × 2,1 мм, 5,5 × 2,5 мм, а также меньшие форматы, например 3,5 мм или 2,5 мм.Каждый размер предназначен для определенной посадки, и даже небольшие различия могут повлиять на соединение.

Правильная посадка обеспечивает стабильный контакт между адаптером и устройством.Если разъем слишком ослаблен, подача питания может стать нестабильной.Если он слишком тугой или имеет неправильный размер, он может подключиться неправильно или повредить порт.Соблюдение полярности и размера разъема имеет важное значение для безопасной и надежной работы.

Советы по безопасности при использовании адаптера переменного тока

• Регулярная проверка помогает выявить потенциальные проблемы на ранней стадии.Признаки физического повреждения, такие как изношенные кабели, ослабленные разъемы или трещины в корпусе, указывают на то, что адаптер больше не может безопасно работать и его следует заменить.

• Правильная вентиляция также играет роль в безопасной эксплуатации.Хранение адаптера на открытом пространстве и избегание закрытых или закрытых помещений позволяет более эффективно рассеивать тепло.

Заключение

Понимание того, как работает адаптер переменного тока, поможет вам использовать ваши устройства более безопасно и эффективно.Вы видели, как он преобразует мощность, какие характеристики имеют значение и как разные типы используются в повседневной электронике.Уделяя внимание напряжению, току и посадке разъема, вы сможете избежать распространенных проблем и обеспечить правильную работу вашего устройства.Выбор подходящего адаптера становится проще, если вы знаете, что проверять.Благодаря этим основам вы сможете более уверенно обращаться с адаптерами питания и снизить риск повреждения при регулярном использовании.
