Что такое фотоника?Полное руководство по световым технологиям

Фотоника – это использование света для быстрой и эффективной отправки, контроля и обнаружения информации.В этой статье вы узнаете, что такое фотоника, основные компоненты, используемые в фотонных системах, и как эти системы работают от начала до конца.Вы также изучите различные типы технологий фотоники, такие как оптоволокно, интегрированная фотоника, лазеры, биофотоника и квантовая фотоника.Кроме того, вы увидите, где используется фотоника и что делает ее одновременно мощной и сложной.

Каталог

Рисунок 1. Сигнал фотонного волновода

Что такое Фотоника?

Фотоника — это наука и технология генерации, управления и обнаружения света (фотонов).Фотоны — это элементарные частицы, которые переносят световую энергию и движутся со скоростью света, обеспечивая быструю и эффективную передачу информации.В отличие от электронов, фотоны не имеют массы и электрического заряда, что позволяет им двигаться с минимальным сопротивлением.Фотоника фокусируется на управлении светом для передачи сигналов, зондирования и энергетических приложений.Он играет ключевую роль в современных технологиях, обеспечивая высокоскоростную связь и точный оптический контроль.Поскольку цифровые системы требуют более высокой производительности, фотоника продолжает расти как важная область передовой техники и науки.

Компоненты фотонных систем

• Источник света (лазер/светодиод)

Источники света генерируют оптические сигналы, используемые в фотонных системах.Они преобразуют электрическую энергию в свет посредством таких процессов, как стимулированное излучение или электролюминесценция.Лазеры излучают очень когерентный и сфокусированный свет, тогда как светодиоды излучают более широкий и менее направленный свет.Эти источники хороши для генерации оптических сигналов в системах связи и зондирования.

• Оптические волноводы (волокна/встроенные проводники)

Оптические волноводы передают свет из одной точки в другую с минимальными потерями.Они ограничивают свет внутри структуры, используя полное внутреннее отражение или контраст показателя преломления.Примеры включают оптические волокна и интегрированные волноводы на чипах.Эти компоненты обеспечивают эффективную передачу сигнала на расстояния.

• Оптические модуляторы

Оптические модуляторы управляют свойствами света, такими как интенсивность, фаза или частота.Они кодируют информацию в световой сигнал, изменяя его характеристики.Обычно это делается с использованием электрических сигналов для влияния на оптическое поведение.Модуляторы используются для передачи данных в системах оптической связи.

• Фотодетекторы (Фотодиоды)

Фотодетекторы преобразуют поступающий свет в электрические сигналы.Они действуют на основе фотоэлектрического эффекта, при котором фотоны генерируют носители заряда в материале.Это позволяет интерпретировать оптические сигналы электронными системами.Фотодиоды широко используются для приема и измерения сигналов.

• Оптические соединители и разветвители

Оптические соединители разделяют или объединяют световые сигналы внутри системы.Они распределяют оптическую мощность между несколькими путями или объединяют сигналы в один.Эти компоненты важны для маршрутизации и управления оптическими сигналами.Они обычно используются в сложных фотонных сетях.

• Оптические фильтры

Оптические фильтры избирательно пропускают свет определенных длин волн, блокируя другие.Они помогают улучшать и контролировать качество сигнала в фотонных системах.Фильтры используются для удаления шума или разделения каналов в системах, основанных на длине волны.Это улучшает четкость сигнала и производительность системы.

Как работает фотоника?

Системы фотоники работают, генерируя свет, направляя его по контролируемому пути, изменяя его свойства и, наконец, обнаруживая его.Процесс начинается с источника света, который производит фотоны, которые затем направляются в среду передачи, такую ​​как волновод или оптическое волокно.Когда свет распространяется, он поддерживает высокую скорость и низкие потери энергии по сравнению с электрическими сигналами.Это делает фотонику очень эффективной для передачи информации.

Во время передачи световой сигнал можно модулировать для передачи данных, изменяя его интенсивность, фазу или длину волны.Модифицированный сигнал проходит через систему, пока не достигнет детектора.На приемной стороне фотодетектор преобразует оптический сигнал обратно в электрическую форму для обработки.Этот полный процесс, от генерации до обнаружения, определяет, как фотонные системы обеспечивают быструю и надежную обработку сигналов.

Виды фотонных технологий

Волоконно-оптическая фотоника

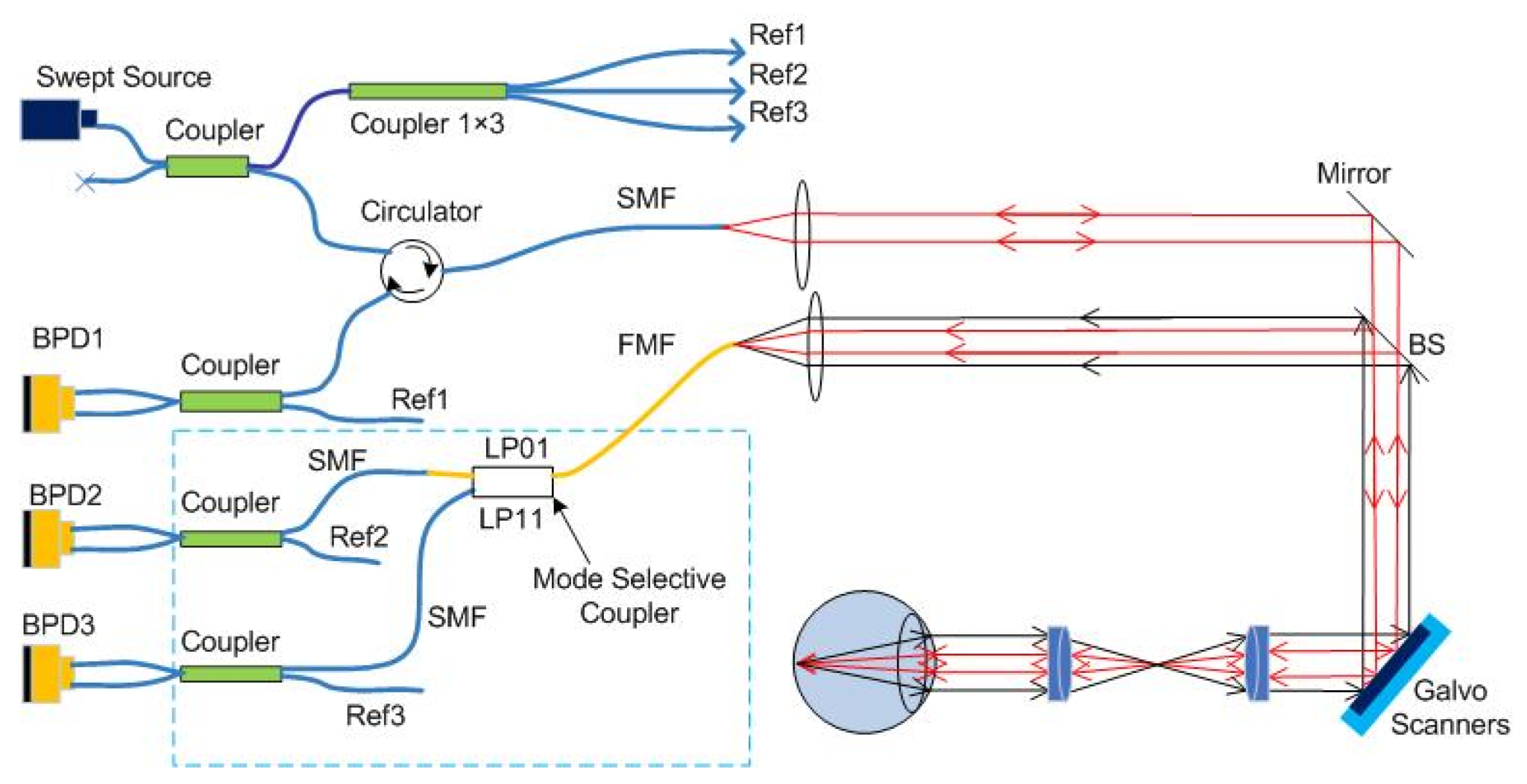

Рисунок 2. Оптоволоконная система фотоники

Волоконно-оптическая фотоника относится к системам, которые используют оптические волокна для передачи световых сигналов на расстояния.Эти волокна изготовлены из стекла или пластика и проводят свет посредством полного внутреннего отражения внутри основной структуры.Конструкция позволяет свету распространяться с очень низким затуханием и минимальными искажениями сигнала.Как показано на структурированных оптических путях, сигналы могут быть разделены, объединены или перенаправлены с использованием таких компонентов, как соединители и циркуляторы в оптоволоконных системах.Оптоволоконная фотоника поддерживает точную маршрутизацию света через одномодовые или многомодовые конфигурации.Это также обеспечивает стабильное распространение сигнала даже на большие расстояния благодаря контролируемой разнице показателей преломления.Этот тип фотоники отлично подходит для эффективных и надежных систем оптической передачи.

Интегрированная фотоника (Фотонные интегральные схемы)

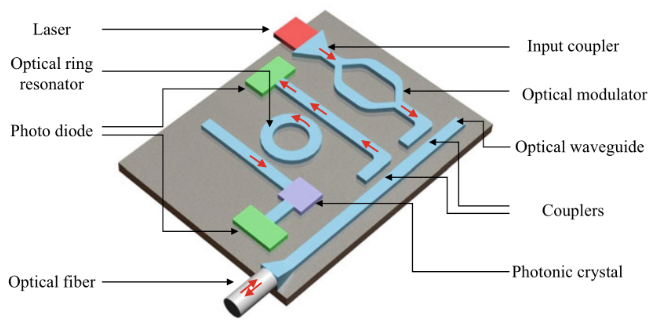

Рисунок 3. Фотонная интегральная схема.

Интегрированная фотоника означает интеграцию нескольких оптических компонентов в один компактный чип.Эти компоненты, такие как волноводы, модуляторы и детекторы, объединены для выполнения сложных оптических функций на небольшой площади.Структура на основе чипа позволяет точно управлять световыми путями с помощью миниатюрных оптических схем.Как видно на компактных макетах, свет можно направлять через резонаторы, соединители и волноводы в пределах одной платформы.Такая интеграция повышает стабильность системы и уменьшает физический размер по сравнению с дискретными установками.Это также позволяет создавать масштабируемые конструкции, подходящие для расширенной оптической обработки.Интегрированная фотоника играет ключевую роль в современных миниатюрных оптических системах.

Лазерная фотоника

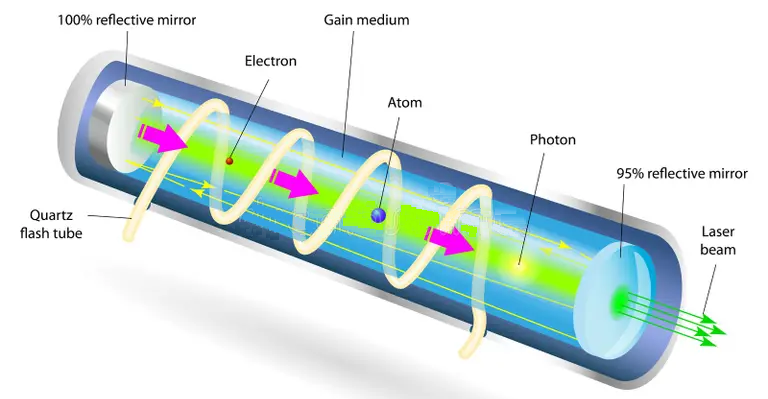

Рисунок 4. Система лазерной фотоники

Лазерная фотоника фокусируется на системах, которые генерируют и управляют когерентным светом с использованием лазерных источников.Лазер излучает свет посредством вынужденного излучения внутри усиливающей среды, окруженной отражающими зеркалами.Эта структура усиливает фотоны и создает узконаправленный монохроматический луч.Резонансная полость гарантирует, что световые волны остаются в фазе, что приводит к когерентности.Как показано на структурированных лазерных установках, подводимая энергия побуждает атомы высвобождать фотоны, которые усиливают друг друга.Лазерная фотоника позволяет точно контролировать длину волны и качество луча.Этот тип фотоники важен для приложений, требующих стабильных источников света высокой интенсивности.

Биофотоника

Биофотоника — это использование световых технологий для изучения и анализа биологических материалов.Он включает взаимодействие между фотонами и живыми тканями, клетками или биомолекулами.Свет можно использовать для наблюдения за структурными и функциональными характеристиками без прямого контакта.Методы в этой области основаны на оптических свойствах, таких как поглощение, рассеяние и флуоресценция.Биофотоника обеспечивает получение изображений с высоким разрешением и неинвазивный анализ.Он поддерживает детальное наблюдение на микроскопическом и молекулярном уровнях.Эта область объединяет фотонику и науки о жизни для передовых биологических исследований.

Квантовая фотоника

Квантовая фотоника фокусируется на поведении и контроле отдельных фотонов на квантовом уровне.Он изучает, как фотоны можно использовать в качестве носителей квантовой информации.В отличие от классических систем освещения, здесь рассматриваются такие свойства, как суперпозиция и запутанность, в упрощенном контексте.Фотоны идеальны для квантовых систем, поскольку слабо взаимодействуют с окружающей средой.Это позволяет им сохранять квантовые состояния на больших расстояниях.Квантовая фотоника открывает новые подходы к обеспечению безопасности связи и продвинутых вычислений.Он представляет собой растущую область исследований в области оптических технологий нового поколения.

Применение фотоники

1. Телекоммуникации

Фотоника обеспечивает высокоскоростную передачу данных с использованием световых сигналов.Системы оптической связи полагаются на фотонику для удовлетворения требований большой пропускной способности.Это обеспечивает более быстрый доступ в Интернет и обмен данными на большие расстояния.Это важно для современной глобальной коммуникационной инфраструктуры.

2. Медицинская визуализация и диагностика

Фотоника используется для получения детальных изображений биологических тканей.Оптические методы обеспечивают неинвазивный анализ с высоким разрешением.Это помогает в раннем обнаружении и точном мониторинге условий.Это повышает точность диагностики и безопасность пациентов.

3. Производство и обработка материалов

Photonics поддерживает точные процессы резки, придания формы и обработки поверхности.Световые инструменты обеспечивают высокую точность и минимальные отходы материала.Эти системы обеспечивают стабильное и контролируемое качество продукции.Они широко используются в передовых производственных средах.

4. Зондирование и измерение

Фотонные датчики обнаруживают изменения свойств света для измерения физических условий.К ним относятся температура, давление и химический состав.Оптическое распознавание обеспечивает высокую чувствительность и быстрое время отклика.Это важно для промышленного мониторинга и анализа окружающей среды.

5. Центры обработки данных и вычисления

Фотоника повышает скорость передачи данных в вычислительных системах.Оптические соединения сокращают задержку и энергопотребление.Это повышает общую производительность системы в средах с высокими требованиями.Он поддерживает рост крупномасштабных систем обработки данных.

6. Системы обороны и безопасности

Фотоника используется в системах, требующих точного обнаружения и мониторинга.Оптические технологии обеспечивают точное измерение и отслеживание расстояний.Эти системы повышают надежность в различных средах.Они отлично подходят для передовых решений безопасности и наблюдения.

Преимущества и ограничения фотоники

Преимущества фотоники

• Высокоскоростная передача данных с помощью световых сигналов

• Низкие потери энергии по сравнению с электрическими системами.

• Невосприимчивость к электромагнитным помехам

• Высокая пропускная способность для передачи больших объемов данных.

• Точный контроль сигнала и точность

• Компактная интеграция в современные оптические устройства.

Ограничения фотоники

• Более высокая первоначальная стоимость оптических компонентов.

• Сложная центровка и конструкция системы

• Чувствительность к физическому повреждению некоторых материалов.

• Ограниченная эффективность некоторых процессов конверсии.

• Требуются специализированные технологии производства.

• Интеграция с электронными системами может оказаться сложной задачей.

Фотоника против электроники

Аспект	Фотоника	Электроника
Несущая сигнала	Фотоны (нет заряд, нет массы)	Электроны (заряженные частицы)
Распространение Скорость	~3 × 10⁸ м/с (в вакуум), ~2 × 10⁸ м/с (в оптоволокне)	~10⁵–10⁶ м/с скорость дрейфа в проводниках
Пропускная способность Емкость	До >100 Тбит/с на волокно (системы WDM)	Обычно до 10–100 Гбит/с на канал
Частотный диапазон	~10¹²–10¹⁵ Гц (от инфракрасного до видимого света)	До ~10¹¹ Гц (микроволновой диапазон)
Потеря энергии (Трансмиссия)	~0,2 дБ/км (оптическое волокно)	Значительный резистивные потери на расстоянии
Электромагнитный Помехи	Полный иммунитет к ЭМИ	Пострадало от EMI и перекрестные помехи
Тепловыделение	Очень низкий уровень во время передача	Высокий из-за резистивный нагрев (потери I²R)
Трансмиссия Расстояние	>100 км без усиления (оптоволокно)	Обычно <1–2 м для высокоскоростных сигналов без повторителей
Плотность данных	Очень высоко через мультиплексирование по длине волны (более 100 каналов)	Ограничено ограничения по проводнику и частоте
Скорость переключения	Фемтосекунды до пикосекунды (оптическое переключение)	Наносекунды (электронное переключение)
Энергоэффективность (Трансмиссия)	Меньшая мощность на немного на большие расстояния	Высшая мощность потребление на бит
Сигнал Деградация	Минимальный более большие расстояния	Значительный затухание и нарастание шума
Интеграция Плотность	Умеренный (все еще разрабатываем масштабирование PIC)	Чрезвычайно высокий (миллиарды транзисторов на чип)
Производство Зрелость	Новые и специализированные процессы	Очень зрелый Изготовление КМОП
Типичное использование Фокус	Высокоскоростная передача данных передача, оптические каналы связи	обработка, логика и системы управления

Заключение

Фотоника обеспечивает высокоскоростную передачу сигналов с низкими потерями, используя свет вместо электрического тока, что делает ее важной для современной связи и передовых технологий.Ее системы основаны на основных компонентах, таких как источники света, волноводы, модуляторы и фотодетекторы, которые работают вместе для эффективной обработки оптических сигналов.Различные технологии фотоники поддерживают приложения в области телекоммуникаций, здравоохранения, производства, зондирования и вычислений.Несмотря на такие проблемы, как стоимость и сложность, преимущества в производительности и растущие возможности делают фотонику ключевым фактором будущих технологических инноваций.
