Комплексное руководство по осциллографам для анализа сигналов

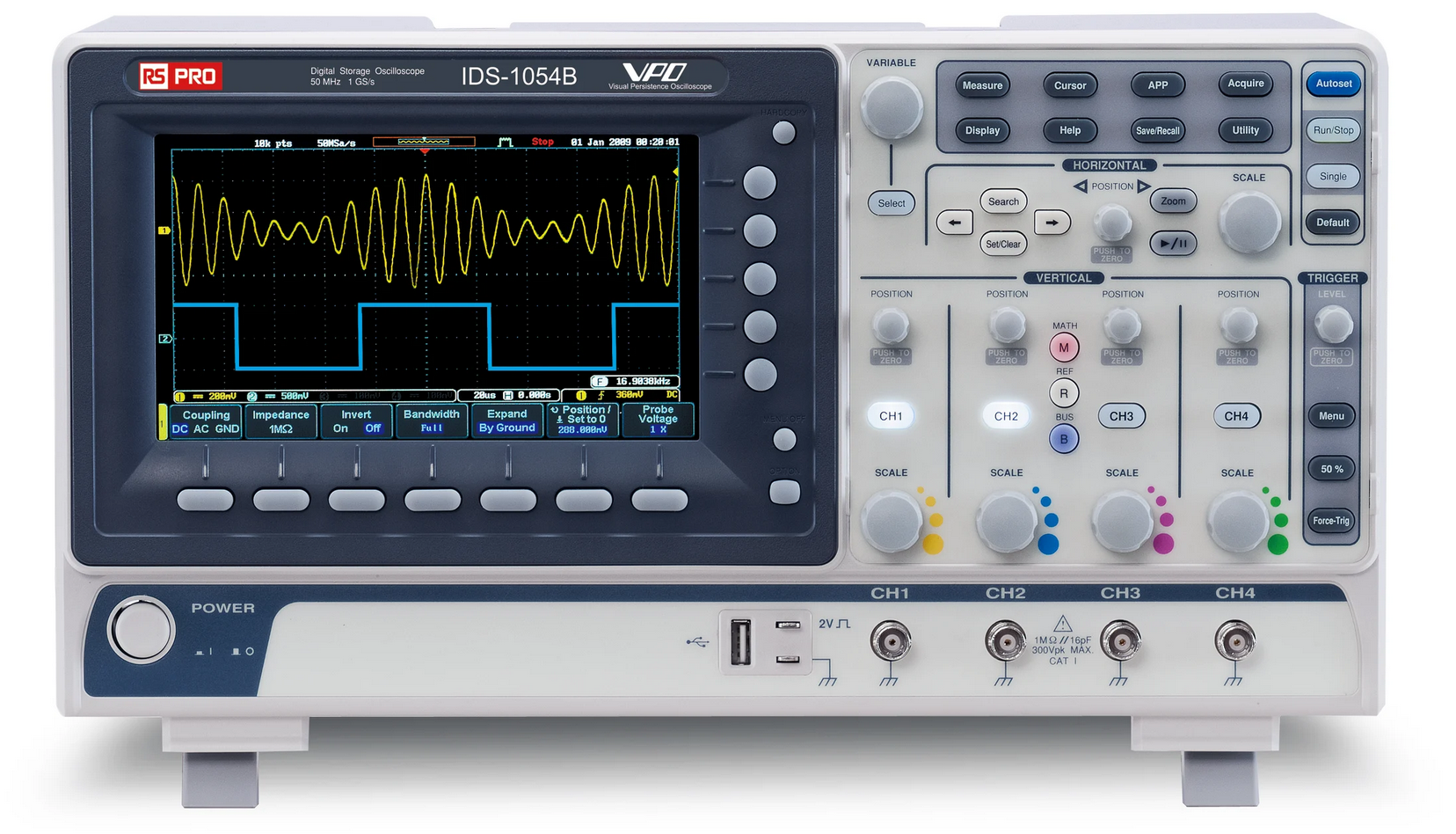

Осциллограф - это инструмент, который позволяет вам видеть и измерять электрические сигналы в виде сигналов на экране.Это помогает вам понять, как сигналы меняются со временем, и анализировать такие функции, как частота, напряжение и фаза.Независимо от того, устраняете ли вы схему схемы или изучаете поведение сигнала, осциллограф обеспечивает четкий и простой способ визуализации данных.

Каталог

Обзор функциональности осциллографа

Осциллограф помогает вам наблюдать и измерить формы волны чередующихся или импульсных электрических сигналов.Он работает путем усиления сигнала, сканирования его и отображения результатов на экране.Это устройство особенно полезно для понимания поведения токов и напряжений в цепи.Независимо от того, работаете ли вы с периодическими электрическими сигналами или пытаетесь проанализировать сложные электрические узоры, осциллограф обеспечивает четкое визуальное представление.Это также может помочь вам определить частоту и прочность сигналов, что делает его универсальным инструментом для широкого спектра задач.

Типы и классификации осциллографов

Классификация на основе типа сигнала

• Аналоговые осциллографы

Аналоговый осциллограф использует традиционную аналоговую конструкцию для отображения сигналов.Механизм ядра включает электронный пистолет, который излучает электроны в направлении флуоресцентного экрана.Электронный луч сфокусирован на точную точку света, которая движется в соответствии с сигналом, создавая форму волны.Этот тип осциллографа известен тем, что обеспечивает отображение сигналов в реальном времени, хотя его возможности ограничены по сравнению с новыми цифровыми моделями.

• Цифровые осциллографы

Цифровые осциллографы полагаются на передовые технологии для захвата и обработки сигналов.Они преобразуют входящее напряжение в цифровые данные с использованием аналого-цифрового преобразователя (ADC).Образцы хранятся и реконструируются для отображения формы волны.Цифровые осциллографы предлагают большую гибкость и такие функции, как расширенный запуск, хранение данных и анализ формы волны.Они доступны в вариациях, таких как цифровые осциллографы (DSO), осциллографы цифрового фосфора (DPO) и отбор проб осциллографов, каждый из которых предназначен для конкретных потребностей.

Классификация на основе структуры и производительности

• Обычные осциллографы

Это простые инструменты, предназначенные для основных задач.Они предлагают ограниченный частотный диапазон и точность сканирования.Их основное использование - наблюдать формы волны без каких -либо подробных измерений или анализа.

• Многоцелевые осциллографы

Если вам нужен универсальный инструмент, многоцелевой оснаст идеален.Эти инструменты могут обрабатывать широкий диапазон частот, обеспечить хорошую точность сканирования и даже измерять DC, низкочастотные, высокочастотные и импульсные сигналы.С помощью дополнительных калибровочных инструментов они могут достичь высокой степени точности для количественных тестов.

• Многострочные осциллографы

Многострочные осциллографы идеально подходят для одновременного отображения нескольких сигналов.Они используют отдельные электронные балки для каждого сигнала, обеспечивая точное время и без перекрытия.Это делает их идеальными для сравнения сигналов той же частоты.

• Многоцелевые осциллографы

Эти осциллографы используют один электронный луч, но разделяют дисплей, чтобы показать несколько сигналов.Несмотря на то, что они эффективны для демонстрации нескольких сигналов на экране, между ними могут быть небольшие различия в времени.

• Отбор проб осциллографов

При работе с высокочастотными сигналами, выборка осциллографа является выбором.Эти инструменты используют методы отбора проб для преобразования высокочастотных сигналов в низкочастотные эквиваленты для более легкой визуализации.Они способны обрабатывать частоты до диапазона GHZ.

• Память осциллографы

Они полезны, когда вам нужно захватить и просмотреть переходные события или очень низкочастотные сигналы.Они хранят данные о форме волны, позволяя вам анализировать сигнал в течение более длительного периода.

• Цифровые осциллографы

Цифровые осциллографы предлагают расширенные функции, такие как вычисление формы волны, манипулирование сигналами и точные измерения.Оснащенные микропроцессорами, они могут обрабатывать такие операции, как добавление, вычитание и усреднение сигналов.Данные обрабатываются в цифровом виде и отображаются в четком, простого для чтения.

Эволюция от аналога к цифровым осциллографам

Аналоговые осциллографы требуют улучшения увеличения и сканирования для достижения более высокой полосы.С другой стороны, цифровые осциллографы достигают этого, обновляя производительность АЦП, делая их более эффективными и адаптируемыми.С 1980 -х годов цифровые осциллографы стали стандартом благодаря их способности эффективно хранить, обрабатывать и анализировать данные.В то время как аналоговые модели в значительной степени исчезли в фоновом режиме, они по-прежнему ценится за их простоту и дисплей в реальном времени.

Основные компоненты и их роли

Дисплей Схема

Схема дисплея является центральным компонентом осциллографа, ответственной за преобразование электрических сигналов в визуальные сигналы на экране.Эта система включает в себя трубку осциллографа и ее схема управления.Трубка осциллографа состоит из трех основных частей: электронного пистолета, системы отклонения и флуоресцентного экрана.Вместе эти компоненты производят и контролируют видимое представление электрического сигнала.

• Электронный пистолет

Электронный пистолет генерирует и направляет сфокусированный поток высокоскоростных электронов для освещения флуоресцентного экрана.Он включает в себя такие компоненты, как нить, катод, управляющий электрод и аноды.Филамент нагревает катод, заставляя его излучать электроны.Эти электроны направляются через управляющий электрод, который регулирует их поток и регулирует яркость луча.Аноды ускоряют электроны до высокой скорости, гарантируя, что они достигают экрана с достаточной энергией, чтобы получить четкое, яркое пятно.Фокус луча регулируется тонкой настройкой напряжения между анодами, гарантируя, что отображаемое изображение было резким и четко определенным.

• Система отклонения

Система отклонения позиционирует электронный луч на экране, управляя его горизонтальным и вертикальным движением.Он включает в себя две пары металлических пластин-вертикальные пластины отклонения для движения вверх и вниз и горизонтальные пластины с отклонениями для движения слева направо.Когда к этим пластинам применяется напряжение, оно создает электрическое поле, которое пропорционально отклоняет электронный луч, что позволяет осциллографу нарисовать форму волны.Если напряжение не применяется, луч движется прямо и попадает в центр экрана.

• Флуоресцентный экран

Флуоресцентный экран преобразует электронный луч в видимый свет, отображая форму волны.Он покрыт специальным материалом, который излучает свет, когда поражается электронным лучом.Яркость пятна на экране зависит от интенсивности и скорости электронов.Экраны могут быть покрыты различными материалами для производства разнообразных цветов, таких как зеленые для общих форм волны и оранжевые для низкочастотных сигналов.Эта универсальность облегчает наблюдение и анализ различных типов сигналов.

Схема усилителя оси Y.

Вертикальный усилитель повышает входной сигнал до уровня, который может привести к адекватному отклонению на экране осциллографа.Чувствительность осциллографа ограничена, то есть слабые сигналы не будут видны без усиления.Усиленный сигнал применяется к вертикальным отклонениям, что позволяет экрану отображать форму волны с правильным вертикальным масштабированием для подробного наблюдения.

Схема усилителя оси X.

Горизонтальный усилитель работает аналогично усилителю оси Y, но фокусируется на сигналах, которые управляют горизонтальным движением электронного луча.Схема усиливает волну пилообразной или любое внешнее напряжение, подаваемое на горизонтальные пластины.Это гарантирует, что форма волны охватывает соответствующую ширину экрана, что облегчает анализ его характеристик времени.

Сканирование схемы синхронизации

• Роль пилообразного напряжения

Схема сканирования генерирует пилообразную волну, которая перемещает электронный луча через экран в периодическом линейном движении.Это горизонтальное движение представляет время на осциллографе, что позволяет вам визуализировать, как изменяется сигнал в течение определенного периода.

• Синхронизация для стабильности

Чтобы форма волны выглядела стабильной на экране, частота волны пилообразной волны должна соответствовать или синхронизироваться с частотой входного сигнала.Схема достигает синхронизации путем настройки частоты пилообразной частоты или принимая сигналы синхронизации из внутренних, внешних или источников питания.Эта функция гарантирует, что форма волны остается устойчивой, что облегчает интерпретацию.

Схема питания

• Поставка напряжения

Схема питания обеспечивает необходимую электрическую мощность для всех частей осциллографа.Высокие напряжения поставляются в электронный пистолет и дисплей, в то время как более низкие напряжения питают усилители, сканирующие схемы и системы управления.

• Постоянная операция

Поддерживая устойчивый и надежный поток мощности, эта схема гарантирует, что осциллограф работает плавно.Эта согласованность имеет решающее значение для получения точных и воспроизводимых результатов, независимо от того, анализируете ли вы сигналы, измеряете время или снимаете формы волны.

[Изображение цепи питания]

Взаимодействие этих основных компонентов позволяет осциллограду преобразовать электрические сигналы в четкие и точные сигналы.Каждая часть играет четкую роль в обеспечении эффективных функций устройства, что делает его мощным инструментом для наблюдения и анализа сигналов.

Принципы работы и отображения формы волны

Понимание дисплея формы волны

Когда напряжение постоянного тока наносится на пластины отклонения осциллографа, световое пятно переходит в фиксированное положение на экране.Этот сдвиг пропорционален приложенному напряжению.Если как вертикальные, так и горизонтальные пластины получают напряжения постоянного тока, пятно перемещается соответственно в обоих направлениях.Когда применяется синусоидальное напряжение переменного тока, световое пятно колеблется, прослеживая форму волны на экране.На более низких частотах вы можете четко наблюдать это движение, в то время как более высокие частоты приводят к непрерывной линии из -за постоянства экрана и ваших глаз.Для пилообразных волн пятно постоянно движется по экрану горизонтально, создавая базовую линию для представления времени.

Синхронизация и стабильность

Чтобы форма волны оставалась стабильной на экране, частота пилообразной волны должна соответствовать частоте входного сигнала.Если эти частоты не синхронизированы, форма волны будет дрейфовать, что затрудняет анализ.Синхронизация может быть достигнута с использованием внутренних сигналов от ввода, внешних источников или источника питания.Это выравнивание обеспечивает стационарный и последовательный отображение формы волны, упрощение наблюдения и измерения.

Двойной и многопроверенный дисплей

Осциллографы с двумя линиями используют отдельные системы для каждого сигнала, позволяя одновременному отображению без помех.Тем не менее, двойные осциллографы с двойными трассами чаще встречаются, поскольку они используют электронный переключатель для чередования между сигналами на одном луче.Чередующиеся режимы хорошо работают для высокочастотных сигналов, в то время как прерывистые режимы обрабатывают низкие частоты без мерцания.Эти методы позволяют вам эффективно наблюдать и сравнивать несколько сигналов.

Запуска и сканирование

Запуск гарантирует, что осциллограф начинает его сканирование в постоянной точке формы волны.Вы можете выбрать между внутренними триггерами из самого сигнала или внешними триггерами из другого источника.После запуска цепь сканирования генерирует пилообразную волну, перемещая электронный луча горизонтально и создавая ось времени для отображения формы волны.Без надлежащего запуска форма волны может показаться нестабильной или неполной.

Практические соображения для стабильности

Для множественных сигналов поддержание надлежащего частоты с частотой сканирования предотвращает перекрытие и обеспечивает читабельность.В режиме двойного трассировки регулировка частоты переключения позволяет избежать мерцания, обеспечивая плавный и чистый дисплей.Эти корректировки имеют решающее значение для точного представления и анализа сигнала.

Категории на основе дизайна инструментов

Осциллографы могут быть сгруппированы в аналоговые и цифровые типы.Оба широко используются для различных электронных применений, но они различаются по своим методам работы и пригодности для конкретных задач.

Аналоговые осциллографы

Аналоговые осциллографы работают путем непосредственного измерения напряжения сигнала и представляя его на экране с помощью электронного луча.Луч движется слева направо, отклоняя вертикали в соответствии с напряжением сигнала, создавая визуализацию формы волны в реальном времени.

Цифровые осциллографы

Цифровые осциллографы работают по -разному.Они преобразуют входное напряжение в цифровые данные, используя аналого-цифровой преобразователь (ADC).Эти данные хранятся и обрабатываются для восстановления формы волны, которая затем отображается.Цифровые осциллографы предлагают расширенные функции, включая хранение формы волны, подробный анализ и точный запуск.Они поставляются в вариациях, таких как цифровые осциллографы для хранения (DSO), цифровые фосфоры осциллографы (DPO) и отбор проб осциллографов, каждый из которых предназначен для конкретного использования.

Цифровые осциллографы в значительной степени заменили аналоговые, потому что они требуют меньше модификаций для увеличения пропускной способности и обеспечения большей гибкости.Обновление АЦП, производительность цифрового осциллографа может быть значительно повышена без серьезных изменений в общем дизайне.Их способность хранить, обрабатывать и анализировать сигналы сделала цифровые осциллографы предпочтительным выбором для большинства приложений с момента их роста в 1980 -х годах.

Классификация номеров канала

Осциллографы, будь то аналоговые или цифровые, доступны в различных конфигурациях каналов в соответствии с различными потребностями.Они включают в себя:

• Одноканальные/однолетные осциллографы

• Двойной/двойные осциллографы

• Трехлетные осциллографы (2+1 каналы с внешним триггером)

• Четырехканальные/четырехлетные осциллографы

Классификация полосы пропускания

Выбор полосы пропускания зависит от ваших требований к тестированию.Осциллографы предлагают варианты от 5 МГц до 1 ГГц или более, с моделями, доступными в 10 МГц, 20 МГц, 60 МГц и другие частоты для удовлетворения конкретных потребностей.

Инструкции для использования

В то время как осциллографы бывают разных типов и моделей, их основная работа остается последовательной.Ниже приведено упрощенное руководство по эффективному использованию осциллографа:

• Проверьте устройство перед использованием

Перед использованием осциллографа проверьте, правильно ли он функционирует.Отрегулируйте схему сканирования для стабильности и сбалансируйте вертикальную схему усиления.Если вы выполняете точные измерения напряжения и времени, заранее калибруйте скорость усиления и горизонтального сканирования.

• Установите соединение оси Y

Решите, нужно ли вам соблюдать компоненты AC или DC вашего сигнала.Используйте переключатель «ac-ground-dc», чтобы установить режим связи соответственно.

• Отрегулируйте чувствительность к оси Y

В зависимости от приблизительного значения пика к пикому сигналу, выберите соответствующий диапазон, используя переключатель чувствительности «V/Div».Определите эту настройку, чтобы отобразить форму волны четко и в диапазоне экрана.

• Выберите источник триггера и полярность

Чтобы стабилизировать дисплей сигнала, выберите источник триггера и полярность.Переключатель полярности помогает вам определить, начинается ли сканирование с подъема или падения сигнала.

• Установите скорость сканирования

Сопоставьте скорость сканирования с частотой вашего сигнала, используя переключатель «t/div».Это гарантирует, что форма волны появляется с желаемым уровнем детализации.Для быстрых сигналов используйте более высокие скорости развертки, чтобы запечатлеть более мелкие детали.

• Введите сигнал

Подключите свой сигнал к осциллограву с помощью зонда или коаксиального кабеля.Если вы используете зонд с ослаблением, учитывайте коэффициент затухания в ваших измерениях.

Следуя этим этапам, вы можете настроить и управлять осциллографом для эффективного наблюдения и анализа сигнальных сигналов.Независимо от того, используете ли вы его для измерений напряжения, анализа времени или сравнения форм волны, процесс обеспечивает точные и надежные результаты.

Распространенные ошибки и методы устранения неполадок

Нет световых пятен или волн

Если никаких световых пятен или форм волны не видно, начните с обеспечения включения осциллографа.Проверьте ручку яркости и при необходимости отрегулируйте ее на более высокую настройку.Проверьте ручки сдвига оси X и Y, чтобы подтвердить область отображения в пределах зрения.Кроме того, осмотрите потенциометр баланса оси Y на правильную регулировку, так как дисбаланс в схеме усилителя постоянного тока может нарушить дисплей.

Не могу открыть горизонтально

Когда горизонтальное сканирование неактивно, изучите переключатель выбора источника триггера.Если установлено на внешнее положение без внешнего триггерного сигнала, волна пилотушки не будет сгенерирована.Убедитесь, что ручка уровня соответствующим образом корректируется, чтобы инициировать сканирование.Потенциометр стабильности также следует проверить, чтобы подтвердить, что схема сканирования запускается правильно.Убедитесь, что выбор оси x не ошибочно устанавливается на «внешний» без ввода сигнала.Для осциллографов с двумя дорожками, используя только канал, в то время как внутренний переключатель триггера устанавливается в положение YB, также может предотвратить генерацию пилообразной.

Нет дисплея в вертикальном направлении

Если вертикального движения нет, подтвердите, что переключатель режима входной связи не установлен в положение заземления.Убедитесь, что высокие и низкие потенциальные терминалы цепи должным образом подключены к соответствующим терминалам на осциллографе.Если входной сигнал слабый, убедитесь, что переключатель v/div не устанавливается в диапазоне низкой чувствительности.

Нестабильная форма волны

Нестабильная форма волны может возникнуть, если потенциометр стабильности повернулся слишком далеко по часовой стрелке, что выталкивает схему сканирования в самостоятельное состояние.Отрегулируйте потенциометр, чтобы вернуть цепь в запускаемое состояние.Убедитесь, что переключатель режима сцепления триггера соответствующим образом устанавливается на основе частоты сигнала.При использовании высокочастотных триггеров убедитесь, что переключатель выбора источника триггера установлен на внутренний, а не внешний.Для низкочастотных сигналов в режиме автоматического сканирования форма волны может показаться нестабильной.

Плотные вертикальные линии или прямоугольники

Эта проблема может возникнуть, когда переключатель T/DIV устанавливается неправильно, в результате чего частота сканирования значительно падает ниже частоты сигнала.Отрегулируйте настройку T/Div, чтобы выровнять частоту сканирования с частотой сигнала для правильного отображения.

Плотные горизонтальные линии или наклонные линии

Плотные горизонтальные линии или наклонные формы волны могут появиться, если переключатель T/DIV устанавливается слишком высоким, что при условии, что частота сканирования превышает частоту сигнала.Отрегулируйте настройку T/Div, чтобы решить проблему.

Неточные показания вертикального напряжения

Неточности вертикального напряжения часто возникают в результате неиспользованных настроек V/Div.Убедитесь, что ручка с тонкой регулировкой V/div полностью повернута по часовой стрелке в положение калибровки.При использовании зонда ослабления 10: 1 умножьте отображаемое напряжение на 10 для фактического показания.Если частота сигнала превышает эксплуатационный диапазон осциллографа, показания могут быть ниже фактического значения.

Неточные горизонтальные показания

Горизонтальные неточности могут возникнуть, если калибровка T/DIV является неполной или ручка с тонкой регулировкой не находится в положении калибровки.Если включен переключатель удлинительного переключателя скорости, объясняет увеличение чувствительности 10x в ваших расчетах.

Напряжение постоянного тока в AC-DC, наложенные сигналами

Если показания напряжения постоянного тока неясны в наложенных сигналах, убедитесь, что переключатель входного соединения оси Y устанавливается на DC, а не AC.Перед началом поместите переключатель DC-Ground-AC в положение земли, чтобы установить контрольную точку.Неправильная корректировка потенциометра баланса оси Y также может повлиять на показания.

Сложность измерения фазовых различий

При измерении фазовых различий убедитесь, что внутренний переключатель триггера на двойном трассе осциллографа правильно устанавливается на YB, когда это необходимо.Выберите соответствующий режим переменного или прерывистого отображения на основе требований сигнала.На однострочных осциллографах убедитесь, что триггерный переключатель не неправильно устанавливается на внешний, если это необходимо.

Проблемы с формой волны амплитудной модуляции

Чтобы правильно соблюдать формы волны амплитуды модуляции, отрегулируйте переключатель T/DIV на основе частоты сигнала Audio AM, а не на частоте носителей.

Время начала формы волны и регулировка положения

Для регулировки формы волны установите потенциометр стабильности в критическую точку триггера.Убедитесь, что полярность триггера и настройки уровня должным образом координируются для поддержания стабильности.Избегайте использования автоматического режима триггера для точных настройки;вместо этого используйте нормальный режим.

Запускаемое или синхронизированное сканирование

Постепенно отрегулируйте ручку уровня триггера, чтобы заблокировать форму волны и обеспечить стабильный дисплей.Используйте переключатель режима отображения соответствующим образом для отдельных или двойных дорожек и убедитесь, что сигнал вводит в правильный канал.На осциллографах с двумя треками чередовать режим отображения для высокочастотных сигналов или использовать прерывистый режим для более низких частот.Подтвердите, что источник триггера оси Y правильно выбран.

Аномалии, вызванные неправильным использованием

Неправильное использование часто связано с незнакомым с принципами осциллографа и управления панелью.Это может привести к ненормальным дисплеям или неправильным показаниям.Всегда обращайтесь к руководящим принципам и тщательно понимайте функции устройства, чтобы избежать ошибок и неудачников.

Приложения и методы измерения

Измерение напряжения

Измерение напряжения с помощью осциллографа включает в себя определение амплитуды напряжения сигналов.Это универсально и может измерить DC, синусоидальные, импульсные или несинусоидальные напряжения.Осциллограф предоставляет подробную информацию, такую ​​как перехват или верхний падение форм волны напряжения импульса, предлагая уникальные преимущества по сравнению с другими инструментами измерения напряжения.

Прямое измерение

Прямое измерение - это самый простой метод, когда вы непосредственно измеряете высоту формы волны напряжения, отображаемой на экране, и вычисляете его значение.Для начала убедитесь, что тонкая настройка ручка чувствительности оси Y находится в положении «калибровки».Это гарантирует, что показания вертикальной оси непосредственно соответствуют значению «V/Div» для точных вычислений.

Для напряжения переменного тока установите переключатель входного соединения оси Y на «AC» для сигналов переменного тока.Если частота очень низкая, используйте положение «DC».Центритесь формы волны на экране и отрегулируйте переключатель «V/Div», чтобы соответствовать форме волны в области отображения.Значение пика к пике рассчитывается путем умножения значения «V/DIV» на количество подразделений, которые форма волны простирает вертикально.Если используется зонд, умножьте результат на коэффициент ослабления зонда (обычно 10).

Например, если «V/Div» установлен на 0,2 В, а форма волны охватывает 5 подразделений, напряжение пика к пике составляет 1 В. С зондом он становится 10 В.

Для напряжения постоянного тока установите переключатель входного соединения оси Y на «землю», чтобы установить эталонную линию нулевого уровня.Затем переключитесь на «DC» и примените напряжение.Измерьте вертикальное смещение в подразделениях и умножьте значение «V/Div» для напряжения.

Сравнительное измерение

В этом методе вы сравниваете измеренное напряжение с известным стандартным напряжением.Во-первых, подключите измеренное напряжение к оси Y и отрегулируйте переключатель «V/Div» и ручку с тонкой настройкой, пока форма волны не будет легко измерить.Запишите высоту формы волны и сохраните настройки неизменными.Замените измеренное напряжение известным стандартным напряжением и отрегулируйте его амплитуду, пока оно не соответствует высоте исходной формы волны.Стандартное значение напряжения затем равняется измеренному напряжению.

Этот подход устраняет ошибки из вертикальной системы, повышая точность измерения.

Измерение времени

Осциллографы позволяют точные измерения времени, используя горизонтальную шкалу экрана.Это включает в себя измерение периода повторения периодических сигналов, ширины импульса, интервалов времени, времени роста и падения, а также различий между сигналами.

Когда выключатель развертки осциллографа «T/Div» устанавливается на «калибровку», горизонтальная шкала напрямую соответствует значению «t/Div».Умножьте количество подразделений.

Фазовое измерение

Фазовые измерения определяют разность фазы между двумя синусоидальными напряжениями.Счетчики не могут измерить фазовые отношения, но осциллографы предлагают несколько методов для этого.

Метод двойного трассировки

С двойным осциллографом подключите один сигнал к каналу YB (ведущий сигнал), а другой-к каналу YA.Используйте YB для запуска.Отрегулируйте переключатель «t/div», чтобы один цикл занимал ровно 8 подразделений на экране.Каждое деление равно 45 °, поэтому разность фаз рассчитывается как:

φ = 45 ° × T, где t - разница деления между двумя сигналами.

Например, если T = 1,5 подразделения, разность фазы составляет 67,5 °.

Графическое измерение фазы

Этот метод включает в себя подключение одного сигнала к оси Y, а другой с оси X, создание эллиптического рисунка на экране.Форма эллипса соответствует разнице фаз.Измерьте размеры эллипса (A и B) для расчета фазы, используя:

Δφ = arcsin (a/b).

Корректировки могут прояснить эллипс, а разность фаз получена из его ориентации и размеров.

Частота измерение

Осциллографы обеспечивают несколько способов измерения частоты.

Периодический метод

Для периодических сигналов измерьте время для одного цикла (T) и вычислите частоту, используя F = 1/T.Например, если форма волны длится 8 подразделений, «T/Div» установлен на 1 мкс, а ручка с тонкой настройкой находится в «калибровке», период составляет t = 8 мкс, а частота F = 125 кГцПолем

Графический метод

Установите осциллограф в режим X-Y, введите сигнал в ось Y и стандартный частотный сигнал на «x внешний».Отрегулируйте стандартную частоту до тех пор, пока отношение между частотами сигнала не станет целым числом, образуя стабильную картину.Считайте пересечения вдоль горизонтальных и вертикальных линий, чтобы определить частотное отношение (FY/FX = M/N).Если одна частота известна, другая может быть рассчитана.

В этом методе используются фигуры Lissajous, чья форма отражает частоту и фазовую связь.Корректировки упрощают интерпретацию и обеспечивают точные результаты.

Дополнительные соображения и руководящие принципы безопасности

Обеспечение безопасности оператора и приборов

Безопасность оператора и осциллографа имеют решающее значение для точных измерений и надежных данных.Чтобы достичь этого, всегда используйте инструмент в пределах указанного безопасного диапазона.

Регулировка яркости и фокуса

Чтобы свести к минимуму ошибки, отрегулируйте яркость и ручки фокусировки, чтобы световое пятно на экране было как можно меньше и резким.Избегайте оставления светового пятна в течение длительных периодов, так как это может привести к повреждению флуоресцентного экрана из -за длительной электронной бомбардировки, оставляя темный ожог.

Правильное заземление системы измерения

Убедитесь, что все компоненты системы измерения, включая осциллографы, источники сигналов, компьютеры и принтеры, заземлены до общей точки Земли.Аналогичным образом, подключите заземляющий провод тестируемого оборудования к той же общей земле.Это минимизирует электрический шум и обеспечивает точность измерения.

Безопасное измерение напряжения

При использовании цифрового осциллографа серии TDS200/TDS1000/TDS2000 с помощью зонда измеряйте только формы волны в его пределах (менее 300 В CAT II).Никогда не пытайтесь измерить высоковольтный кондиционер (например, 220v) или плавучие сигналы, которые не выделяются от основного источника питания.Это может повредить осциллограф и представить риск безопасности для оператора.

Безопасно обработка плавучих сигналов

Спекнет BNC, заземление зонда и заземление с помощью мощности, взаимосвязаны.Если осциллограф не заземлен, а заземление зонда соприкасается с плавучим сигналом, разность потенциалов между ними может привести к небезопасным условиям.Всегда убедитесь, что осциллограф правильно заземлен перед подключением к плавающим сигналам.

Использование высоковольтных дифференциальных зондов

При измерении высоковольтных плавучих сигналов в устройствах, таких как расходные материалы для переключения, системы UPS, энергосберегающие лампы или инверторы, используйте дифференциальный зонд с высоким содержанием высокого уровня DP100.Это обеспечивает как точные измерения, так и безопасность оператора.

Дополнительные меры предосторожности

• Избегайте частых циклов питания

Тепловые электронные устройства, включая осциллографы, не должны часто включать и выключаться.Эта практика продлевает продолжительность жизни инструмента и поддерживает стабильность.

• уменьшить внешние помехи

Если вы наблюдаете внешние нарушения в форме волны, заземление случая осциллографа может помочь устранить шум.

• Уважайте пределы входного напряжения

Максимальное входное напряжение для «y входа» не должно превышать 400 В при максимальном ослаблении.Чрезмерное напряжение может повредить осциллограф.Кроме того, избегайте оставления входного провода без подключения, так как это может ввести помехи от окружающих электромагнитных полей.

• Правильная процедура отключения

Прежде чем выключить осциллограф, уменьшите ручку яркости, вращая его против часовой стрелки, чтобы минимизировать яркость экрана.Затем выключите питание, чтобы обеспечить защиту экрана и внутренних цепей.

• Отрегулируйте яркость умеренно

При наблюдении за яркими пятнами или формами волны сохраняйте умеренную яркость, чтобы избежать деформации глаз и предотвратить потенциальное повреждение экрана от чрезмерной интенсивности.

Типы осциллографов

Осциллографы бывают разных типов в соответствии с различными приложениями, в том числе:

• Многоцелевые осциллографы

• Цифровые осциллографы

• Аналоговые осциллографы

• Виртуальные осциллографы

• Осциллографы произвольной формы волны

• Руковолочные осциллографы

• Цифровая флуоресцентная осциллографы

• Осциллографы сбора данных.
