Усилители мощности РЧ: как они работают, какой тип более эффективен

В электронных приложениях необходим выбор усилителя мощности РЧ (RFPA), который обеспечивает более высокие уровни выходной мощности.Выходная мощность обычно характеризуется параметрами, такими как уровень мощности насыщения, который представляет точку, в которой увеличение входной мощности больше не приводит к соответствующему увеличению выходной мощности.Другим критическим параметром является эффективность, которая количественно определяет способность усилителя преобразовать входную энергию в полезную выходную мощность.Более высокая эффективность сводит к минимуму рассеяние тепла, уменьшая ненужные тепловые эффекты.

Каталог

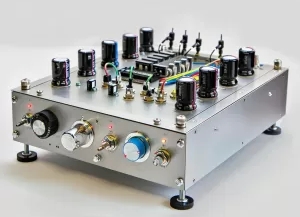

Что такое RF -усилитель мощности?

Усилитель РЧ -мощности (RFPA) представляет собой электронное устройство, в основном разработанное для усиления входного радиочастотного сигнала до более высокого уровня мощности, отвечающих требованиям мощности таких приложений, как беспроводная связь, радиолокационные системы и спутниковая связь.Он увеличивает сигналы низкой мощности до уровней, достаточных для управления антеннами или другими радиочастотными компонентами, обеспечивая передачу сигнала на расстоянии при сохранении оптимального качества приема.

Рабочий принцип усилителей РЧ -мощности

Принцип работы усилителей РЧ -мощности основан на характеристиках усиления полупроводниковых устройств, особенно транзисторов.Первоначально, перед входом в усилитель, радиочастотный сигнал проходит через схему соответствия ввода.Основная функция этой соответствующей схемы состоит в том, чтобы выравнивать импеданс входного сигнала с входным импедансом усилителя, обеспечивая оптимальную передачу мощности и минимальное отражение сигнала.

Затем радиочастотный сигнал применяется к транзистору в схеме ядра усилителя.Транзистор использует возможность управления током или контролем напряжения для усиления амплитуды входного сигнала, преобразуя его в более высокую выходную мощность.Наконец, усиленный радиочастотный сигнал выходит из усилителя мощности через схему соответствия выходного сигнала.

Ключевые особенности RF -усилителей

Высокая выходная мощность: Усилители мощности РЧ могут усилить слабые радиочастотные сигналы до уровней мощности в диапазоне от нескольких ватт до тысяч ватт, обеспечивая эффективное усиление антенны для передачи на большие расстояния.

Высокая эффективность: Используя тщательно спроектированные схемы и передовые электроэнергии, такие как нитрид галлия (GAN) и карбид кремния (SIC), усилители мощности радиочастота достигают эффективного преобразования энергии, минимизируя энергопотребление и тепло.

Отличная линейность: Усилители мощности радиочастотной мощности сохраняют линейную взаимосвязь между входными и выходными сигналами, значительно уменьшая искажение и помехи сигнала, тем самым улучшая динамический диапазон и качество передачи систем связи.

Широкий диапазон частот: Усилители мощности РЧ могут охватывать широкий диапазон частот, от РЧ до микроволновой и даже миллиметровой волны, отвечающих требованиям различных применений.

Типы усилителей РЧ -мощности

Усилители класса А.

Среди различных конфигураций усилителя мощности усилители класса A являются самыми простыми и наиболее линейными.Эти усилители используют один переключательный транзистор в стандартном расположении общего числа, производя инвертированный выход.Транзистор постоянно смещен в состоянии «ON», обеспечивая проводимость на протяжении всего цикла входного сигнала.Эта непрерывная работа приводит к минимальным искажениям и максимизирует амплитуду выходного сигнала.

Ключевой характеристикой усилителей класса А является их непрерывная проводимость на протяжении всего входного цикла 360 °.Эта функция предотвращает частотное деление или искажение переключения, что делает их идеальным эталоном для линейного усиления.Выходная стадия усилителя класса A может состоять из одного транзистора мощности или пары транзисторов, настроенных для обмена значительным током нагрузки.

Усилители класса B.

Независимо от того, используют ли они транзисторы или вакуумные трубки, усилители класса B работают по одному и тому же принципу: рабочая точка настроена так, чтобы высокий ток усилителя был нулевым.В конфигурации толчка два транзистора попеременно проводят во время каждого полуцикла входного сигнала, эффективно усиливая каждый соответствующий полуцикл.

Чтобы обеспечить беспрепятственное усиление каждого полуцикла, транзисторы требуют надлежащего тока смещения, чтобы превышать падение напряжения базового эмиттера.Примечательной проблемой в усилителях класса B является кроссоверное искажение, которое возникает, когда входной сигнал меньше, чем напряжение базового эмиттера (V_BE), в результате чего транзисторы прекращают проведение.Это приводит к краткому интервалу во время перехода между положительными и отрицательными полуциклами, где ни NPN, ни транзистор PNP не являются активными, что приводит к перекрестному искажению и переменному искажению сигнала.

Усилители класса AB

Усилители класса AB делятся характеристиками с усилителями класса B, но имеют решающее различие: они используют конфигурацию толчка для объединения положительных и отрицательных полволн входного сигнала.Это соглашение сводит к минимуму искажения частотного деления во время усиления.

Еще одним ключевым отличием между усилителями класса AB является их линейность.В то время как усилители класса AB предлагают хорошую линейность, их выходные уровни тока ниже, что делает их эффективность ниже, чем у усилителей класса A.

Усилители класса AB являются одними из наиболее эффективных доступных усилителей радиочастотной мощности.Тем не менее, они поставляются с заметными ограничениями - Кост является серьезным недостатком.Эти усилители больше и дороже, чем усилители класса А, что делает их менее подходящими для компактных радиосвязи.

Усилители мощности класса C

Усилители класса C работают не так, как дизайн класса A и AB.Они используют угол проводимости менее 180 градусов, что приводит к высокой эффективности, но за счет увеличения искажения.Тем не менее, это искажение может быть смягчено с использованием резонансных схем, которые отфильтровывают гармоники, обеспечивая усиливаемый сигнал, который остается подходящим для конкретных РЧ -применений.

При использовании усилителя класса C для управления усилителем РЧ -мощности, правильное сопоставление выходной стадии имеет решающее значение для поддержания эффективности питания.Одним из способов достижения этого является параллельное сопоставление импеданса, которое снижает внутренний импеданс усилителя РЧ -мощности, удвоив ток протоковой платы, тем самым генерируя более высокую мощность.

Усилители класса G.

Усилители класса G являются одними из наиболее эффективных усилителей РЧ.Они повышают эффективность, ограничивая напряжение питания выходными транзисторами.Динамически регулируя уровни напряжения, усилители класса G снижают энергопотребление, что позволяет им работать при более низких напряжениях питания при сохранении высокой выходной мощности.

Тем не менее, сложность усилителей класса G увеличивает производственные затраты.Они требуют сложных цепей управления питанием, что делает их более дорогими, чем другие типы усилителей.Кроме того, хотя они предлагают более высокую выходную мощность, достижение этого требует увеличения мощности питания.

Усилители класса J.

Усилители класса J отличаются от традиционных радиочастотных усилителей тем, что они используют нелинейную выходную емкость (COUT).Эта конфигурация специально настроена на фундаментальную частоту на низких уровнях мощности, оптимизируя эффективность.

Ключевой особенностью усилителей класса J является их способность генерировать высокоэффективные радиочастотные сигналы при снижении напряжения напряжения.Этот тип усилителя использует топологию разветвленной цепи, позволяя транзистору переключаться между фазами проводимости и заземления.Точно, управляя напряжением и токовыми сигналами, усилители класса J достигают превосходной производительности в высокочастотных РЧ-приложениях.

Заключение

Усилители мощности РЧ являются важными компонентами, которые преобразуют радиочастотные сигналы в электрическую энергию.В практических приложениях выбор соответствующего типа усилителя мощности РЧ требует всесторонней оценки таких факторов, как выходная мощность, эффективность, линейность и диапазон частот.

С развитием новых материалов и технологий, таких как полупроводники с широкополосным диапазоном, такие как нитрид галлия (GAN) и карбид кремния (SIC), производительность RF-усилителей будет продолжать улучшаться.Эти достижения будут отвечать растущему спросу на высокоэффективное усиление мощности в будущих коммуникационных и электронных системах.
