Понимание систем САПР: полное руководство

Технология САПР полностью изменила то, как продукты разрабатываются и создаются.Он упрощает задачи, ускоряет процессы и обеспечивает точность, что делает их решением для создания инновационных дизайнов.В этой статье исследуются функции, достижения CAD и то, как она поддерживает современные рабочие процессы.

Каталог

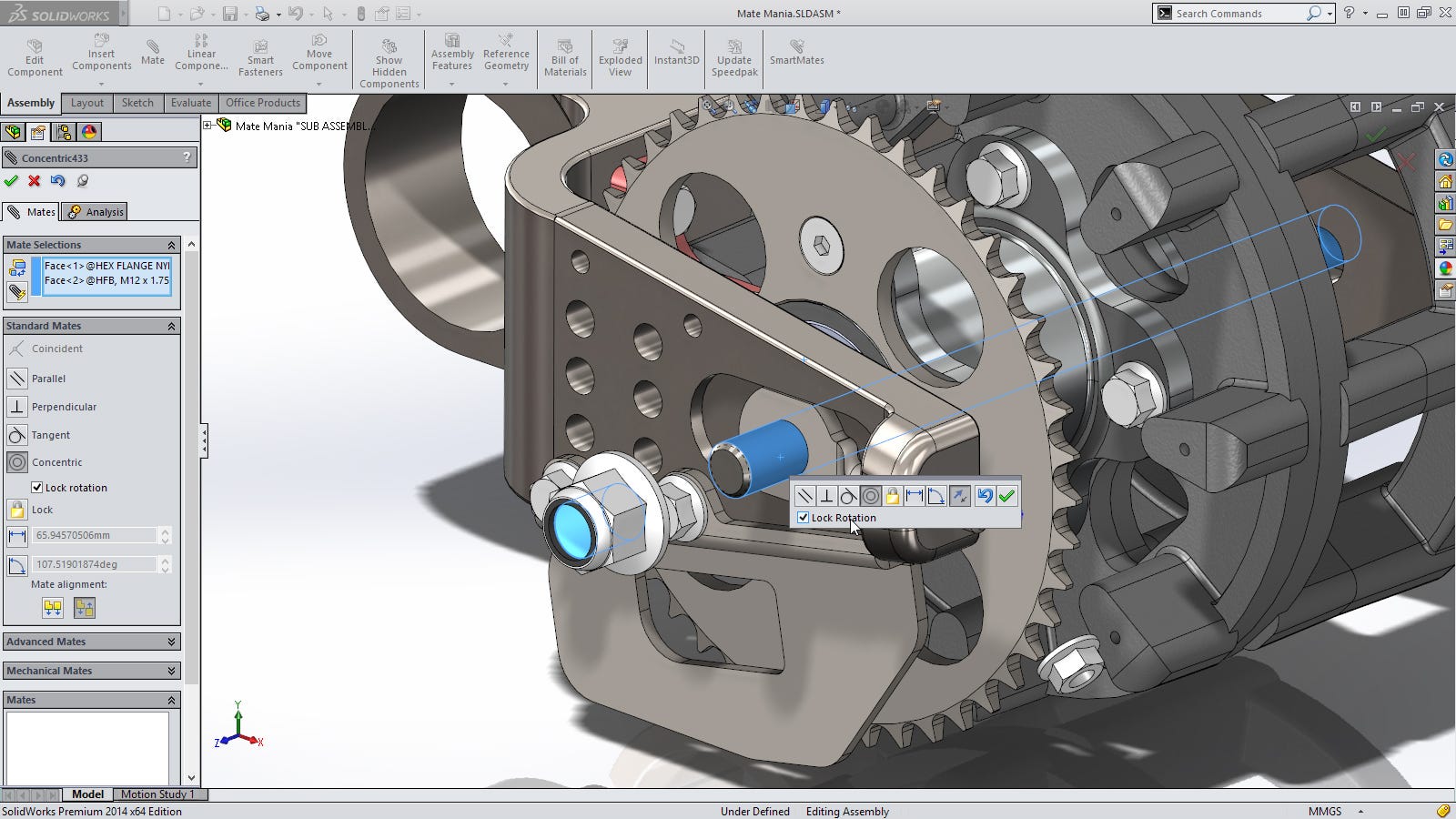

Обзор технологии САПР

Технология CAD принесла замечательный сдвиг в то, как разработаны и разработаны продукты.Он преобразовал традиционные подходы, делая их более эффективными и упорядоченными.Сегодня CAD используется в различных областях, таких как инженерное производство, производство и строительство, создавая далеко идущие выгоды для отраслей и общества.

Непрерывное развитие CAD значительно повысило, насколько быстро и эффективно компании могут разрабатывать свои продукты.Это помогает упростить сложные задачи, уменьшить рабочую нагрузку и сокращать время, необходимое для проектных процессов.Эта технология не только повышает эффективность, но и обеспечивает лучшую точность и согласованность проектирования.

Благодаря своему широкому применению в таких секторах, как аэрокосмическая промышленность, механизм, электроника и конструкция, CAD открыл дверь для новых методов проектирования, таких как совместный и виртуальный дизайн.Эти достижения соответствуют растущему использованию таких технологий, как искусственный интеллект, виртуальная реальность и мультимедиа.Ожидается, что в будущем САПР станет более интегрированной, умной и подключенной, адаптируясь к современным потребностям бизнеса и цифровым тенденциям.

Для предприятий, принятие CAD означает более плавные операции и большие инновации.Его интеграция с системами электронной коммерции и передовым управлением обеспечивает беспрепятственное сотрудничество в цепочке поставок внутри и между предприятиями.Это прокладывает путь для более быстрых, умных и более гибких дизайнерских и производственных циклов, принося пользу как компаниям, так и клиентам.

Эволюция технологии САПР

Технология CAD возникла в 1960 -х годах как концепция интерактивной графики, возглавляемой исследованиями в Массачусетском технологическом институте (MIT).Первоначально высокие затраты ограничивали его использование крупными корпорациями, такими как General Motors и Boeing, которые разработали свои собственные интерактивные системы рисования.

В 1970 -х годах произошел сдвиг, поскольку цены на компьютер сделали, что делает системы САПР более доступными для отраслей.К 1980 -м годам персональные компьютеры произвели революцию в принятии САПР, стимулируя быстрое разработку в области программного обеспечения.Такие компании, как Autodesk, представили доступные системы CAD, которые приобрели популярность из -за доступности и гибкости, что позволило им быстро развиваться.

Примечательной ранней вехой была «SketchPad» Ивана Сазерленда, представленная в 1963 году. Он отметил поворотный момент, позволив дизайнерам взаимодействовать с компьютерами графически, используя легкую ручку.Это инновация заложила основу для современных графических пользовательских интерфейсов.

Первоначально приложения САПР ограничивались такими отраслями, как автомобильная и аэрокосмическая.Поскольку компьютерное оборудование стало дешевле и мощнее, возможности CAD расширились.Он превратился из основных инструментов рисования в сложные системы для интеллектуального проектирования, моделирования и анализа.Внедрение 3D -моделирования дополнительно преобразовало процессы проектирования, позволив высоко подробным, реалистичным представлениям, которые захватили сложности 2D чертежи.

В China CAD начинал как вторичная разработка на иностранных платформах.Со временем отечественные разработчики адаптировали САПР для удовлетворения местных потребностей, стимулирования инноваций и сделав технологию более доступной для китайских предприятий.К 2014 году совместный внутренний альянс САПР укрепил эти усилия, предоставив индивидуальные решения для разнообразных отраслей и продвижение дальнейших достижений в технологии САПР.

Сегодня CAD продолжает развиваться наряду с достижениями в области компьютеров, что позволяет дизайнерам по всему миру работать быстрее и более творчески, революционизируя отрасли и формирует будущее дизайна и инженерии.

Программы сертификации для профессионалов САПР

Национальный компьютерный проект по сертификации технологий

Национальный проект национальной компьютерной технологий (CAXC) направлен на подготовку людей к современным инженерным ролям путем предложения систематического обучения в области САПР и связанных с ним технологий.Эта инициатива предназначена для учащихся, учителей и профессионалов в различных областях, таких как инженерное производство и производство, которые хотят улучшить свои технические навыки.

Программа посвящена преподаванию практических навыков в таких областях, как 2D и 3D CAD, компьютерная техника (CAE) и компьютерное производство (CAM).Участники получают понимание процессов управления данными продукта и промышленного проектирования.Завершая эту сертификацию, вы можете узнать, как использовать последние инструменты и методы, делая вас лучше для ролей в промышленности и научных кругах.

Удовлетворение потребностей отрасли посредством сертификации

Программа сертификации также реагирует на растущую потребность в квалифицированных специалистах в производстве, что важна для роста страны.Многие инженерные выпускники сталкиваются с проблемами, отвечающими ожиданиям работодателей из -за пробелов в практических навыках.Эта сертификация помогает преодолеть этот разрыв, объединяя теоретические знания с практическим применением.

В рамках программы вы можете ознакомиться с расширенными технологиями промышленного дизайна, значительно сократив кривую обучения при переходе в профессиональную среду.Он также включает в себя обратную связь с экспертами отрасли, чтобы гарантировать, что учебная программа соответствует реальным требованиям, помогая участникам развить навыки, которые делают их готовыми к работе.

Компоненты и структура систем САПР

Интерактивная компьютерная система

Системы САПР полагаются на интерактивные компьютерные настройки, оснащенные расширенными графическими возможностями.Эти системы, как правило, включают в себя важные компоненты, такие как компьютерный хост, терминал отображения, графический планшет, платтер, сканер, принтер и ряд специализированного программного обеспечения.Эти компоненты работают вместе, чтобы позволить пользователям создавать, модифицировать и просматривать проекты интерактивно, делая процесс проектирования более интуитивно понятным и эффективным.

Инженерные рабочие станции

Инженерные рабочие станции - это мощные системы, предназначенные для отдельных пользователей.Эти системы предоставляют расширенные функции, такие как трехмерная графическая обработка и способны выполнять большие и сложные задачи проектирования.Благодаря дисплеям с высоким разрешением и совместимостью со стандартным графическим программным обеспечением эти рабочие станции часто используются в средах, где требуется обмен ресурсами в локальных сетях.

Персональные компьютерные системы

Персональные компьютеры (ПК) предлагают более доступный и гибкий вариант для использования САПР.За прошедшие годы ПК развивались, чтобы включить улучшенные функции производительности, такие как графические дисплеи с высоким разрешением и специализированные видеокарты.Эти достижения, в сочетании с улучшениями в технологии сети ПК, сделали персональные компьютеры популярным выбором для приложений САПР, особенно в малых и средних предприятиях.

Периферическое оборудование

Периферийные устройства необходимы для взаимодействия с системами САПР.Входные устройства, такие как клавиатуры, ручки, сенсорные экраны и графические планшеты, позволяют пользователям рисовать, проектировать и манипулировать объектами с точностью.Выходные устройства, такие как принтеры и платтеры, генерируют как цифровые, так и физические представления проектов.Усовершенствованные системы отображения, включая растровое сканирование и направленные дисплеи луча, дополнительно улучшают взаимодействие с пользователем, предлагая подробные и яркие графические выходы.

Программные компоненты

Программное обеспечение является основой любой системы САПР.Он включает в себя программное обеспечение для графического отображения, прикладные программы CAD и инструменты управления данными.Интерактивное программное обеспечение для графического отображения позволяет использовать такие задачи, как редактирование, преобразование и визуализация проектов, в то время как программное обеспечение для приложения CAD поддерживает моделирование и анализ для конкретных областей, таких как архитектура или электротехника.Программное обеспечение для управления данными помогает организовать и извлекать большие объемы информации о проектировании, обеспечивая плавное управление рабочими процессами.

Вспомогательные модели

Вспомогательные модели, такие как программное обеспечение для 3D -рисования, обеспечивают реалистичное и подробное представление проектов.Они особенно полезны для захвата сложных функций и обеспечения точности.Многие профессиональные системы САПР поддерживают различные форматы файлов, такие как IGS и шаг, что облегчает обмен и интеграцию проектов на разных платформах.Расширенные системы, такие как SolidWorks, Catia и Pro/E, удовлетворяют специализированные потребности в таких отраслях, как аэрокосмическая и автомобильная.

Библиотеки ресурсов

Библиотеки ресурсов - это коллекции стандартных деталей и моделей, которые упрощают процесс проектирования.Они позволяют дизайнерам быстро получить доступ к предопределенным компонентам, сокращая время, затрачиваемое на повторяющиеся задачи.Эти библиотеки, часто размещенные на онлайн -платформах, предлагают широкий спектр элементов для различных отраслей, поддерживая лучшее сотрудничество и эффективность в процессе проектирования.

Основополагающие технологии САПР

Современные системы CAD предлагают расширенные функции, которые делают проектирование интуитивно понятной, точной и эффективной.Интерактивная технология является основным аспектом, позволяющим вам напрямую общаться с компьютерной системой.Это позволяет вам создавать, модифицировать и уточнять конструкции в режиме реального времени, с мгновенными визуальными отзывами на экране.Способность увидеть немедленные результаты делает процесс проектирования более плавным и адаптируемым, помогая вам поддерживать точность на протяжении всей вашей работы.

Инструменты преобразования графики еще больше улучшают этот опыт, предоставив вам полный контроль над вашими проектами.Вы можете беспрепятственно переключаться между системами координат, настраивать перспективы и масштабировать или повернуть свои модели, чтобы просмотреть их с любого угла.Эти инструменты не только удобны для пользователя, но и гарантируют, что сложные задачи, такие как изменения перспективы и матричные преобразования, выполняются эффективно.

Автоматизация в системах CAD поднимает производительность на следующий уровень.Он упрощает повторяющиеся задачи, такие как логический синтез и конструкция макета, одновременно поддерживая расширенные функции, такие как моделирование системного уровня и микропрограммирование.Интегрируя эти возможности, CAD Software помогает вам больше сосредоточиться на творческих аспектах ваших проектов, а не на ручной технической работе.

С этими расширенными функциями CAD превращается за пределы инструмента дизайна в мощную платформу, которая поддерживает креативность и эффективность.Комбинация интерактивности, инструментов преобразования и автоматизации дает вам все необходимое для управления и оптимизации даже самых сложных проектов.

Усовершенствованные функции и технологии в САПР

Возможности визуального рисунка

Программное обеспечение CAD превосходит в визуальном рисунке, что позволяет вам легко создавать и редактировать проекты.Интерфейс включает в себя меню, панели инструментов и диалоговые окна, которые позволяют вам выполнять различные операции, такие как редактирование ключей, схватку объекта и аннотация.Такие функции, как управления видом на птичьего полета, редактирование текста и графические предварительные просмотры, делают процесс интуитивным и эффективным.

2D инструменты рисования

2D-инструменты в системах CAD универсальны и удобны для пользователя.Вы можете создавать основные геометрические формы, такие как линии, круги, эллипсы и полигоны с точностью.Программное обеспечение также предоставляет полезные вспомогательные инструменты, такие как ортогональный режим для рисования прямых линий и снимка объектов для точной точки.Эти функции облегчают местонахождение точек, рисование под определенными углами и создание подробных дизайнов.

Графические функции редактирования

Редактирование инструментов в системах CAD дает вам полный контроль над вашими проектами.Вы можете перемещать, копировать, вращать, обрезать, растягиваться или масштабировать объекты без усилий.Эта гибкость гарантирует, что вы можете настраивать конструкции для удовлетворения конкретных требований, не запускаясь с нуля.

Особенности размерных и текстовых функций

Инструменты размерных измерений позволяют легко добавить измерения на ваши чертежи, в то время как параметры настройки убедитесь, что размеры ясны и визуально согласованы.Текстовые инструменты позволяют вставлять и форматировать текст в любом месте в ваших проектах, обеспечивая подробные аннотации и заметки.

Управление уровнями

Управление уровнями в CAD Systems помогает вам эффективно организовать ваши проекты.Каждый графический объект присваивается слою, где могут быть определены атрибуты, такие как цвет, тип линии и ширина линии.Это облегчает обработку и модификацию сложных конструкций.

3D -моделирование и рендеринг

3D -возможности систем САПР позволяют создавать твердые и поверхностные модели с отличными деталями.Вы можете визуализировать эти модели с разных точек зрения и вносить точные корректировки.Инструменты рендеринга улучшают эти модели, давая им реалистичный вид, который идеально подходит для презентаций или симуляций.

Обмен данными и сеть

Программное обеспечение CAD поддерживает обмен данными с помощью различных форматов, позволяя вам сотрудничать с другими.Функциональность сети позволяет вам публиковать и получить доступ к ресурсам, делая командную работу более оптимизированной и эффективной.

Переход от 2D на 3D

Такие инструменты, как Solprof, Solview и SoldRaw Commands, позволяют легко создавать 3D -виды из 2D -проектов.Эти функции позволяют вам визуализировать модели новыми способами, в том числе создание многогранных или секционных видов, помогая вам лучше понять сложные структуры.

Настройка и вторичная разработка

Системы САПР позволяют настраивать меню и панели инструментов, что делает ваше рабочее пространство более эффективным.Вы также можете использовать встроенные языки, такие как Autolisp, Visual LISP или VBA для расширенной настройки и вторичной разработки.Эта гибкость гарантирует, что программное обеспечение может адаптироваться к вашим конкретным потребностям.

Пользовательский интерфейс

Пользовательский интерфейс CAD предназначен для интерактивности и простоты использования.С такими инструментами, как раскрывающиеся меню, панели инструментов и расширенные интерфейсы, вы можете интуитивно ориентироваться в программном обеспечении.Эти функции позволяют простым выполнять команды, инструменты доступа и взаимодействовать с вашими проектами.

Функциональные ключи

• F1: Получите помощь

• F2: переключатель между окном чертежа и текстовым окном

• F3: переключение автоматического захвата объекта

• F4: управление цифровым средством

• F5: переключатель изометрических плоскостей

• F6: дисплей координат переключения на строке состояния

• F7: управление режимом дисплея сетки

• F8: Управление ортогональным режимом

• F9: управление режимом сетки сетки

• F10: управление режимом полярной оси

• F11: контроль отслеживания объектов

Комбинированные функциональные клавиши

• CTRL+B: режим захвата сетки переключения (F9)

• CTRL+P: Печать

• Ctrl+C: копировать выбранные объекты в буфер обмена

• Ctrl+F: автоматический захват объекта переключения (F3)

• CTRL+G: режим отображения сетки переключения (F7)

• Ctrl+J: Повторите последнюю команду

• Ctrl+K: вставьте гиперссылку

• Ctrl+N: создать новый графический файл

• Ctrl+M: Откройте диалог параметров

• Ctrl+L: активируйте ортогональный режим

• Ctrl+0: полноэкранный дисплей

Общие ярлыки клавиши

• A: Нарисуйте дугу

• AA: измерение зоны и периметра

• AL: выравнивать объекты (требуют блоков или комбинированных объектов)

• AR: Array Objects

• AP: загрузка приложения

• съел: редактировать свойства

• B: создать блок

• BR: сломайте линию или объект в точке

• C: Нарисуйте круг

• CO: копировать объекты

• Закрыть: закройте файл

• Col: Set Color

• CHA: прямоугольная фаска

• Ctrl+1: Откройте панель функции

• Ctrl+2: Откройте проводник изображения

• Ctrl+N: создайте новый файл

• Ctrl+O: Откройте существующий файл

• CTRL+0: полноэкранный режим

• CTRL+P: Печать

• Ctrl+Y: повторно затронут последний шаг

• Ctrl+z: отмените последний шаг

Инструменты размеров и рисования

• DLI: добавить линейные размеры

• DAL: добавить выровненные измерения

• DRA: добавить радиусные размеры

• DDI: добавить размеры диаметра

• Дан: добавьте угловые размеры

• DCE: добавить центральные отметки

• DOR: добавьте координатные размеры

• DBA: добавьте базовые размеры

• DCO: Добавить продолжительные размеры

Команды рисования и редактирования

• E: стирание объектов

• EL: нарисуйте эллипс

• Пример: расширить линии или объекты

• Ext: растягивающие лица или объекты

• F: Нарисуйте дугу для подключения линий

• G: групповые объекты

• H: добавьте рисунок люка

• I: вставьте блок

• L: Нарисуйте прямую линию

• LA: Управление слоями

• LT: управление типами линий

• MA: Свойства объекта соответствует

• MI: зеркальные объекты

3D -моделирование и преобразование

• 3dorbit: повернуть 3D -модели интерактивно

• 3dpoly: нарисуйте 3D -полилинию

• Rev: Создайте вращающуюся поверхность

• Лофт: генерировать поднятую поверхность

• Развернуть: создайте засощенную поверхность

Вспомогательные инструменты

• SO: заполните зоны

• SPL: нарисуйте кривые сплайна

• T: добавить многослойный текст

• U: отменить последний шаг

• Uni: объедините несколько объектов в один союз

• XL: создать строительные линии

• Z: увеличить в определенных областях

Внутренние инновационные функции

• Новые инструменты CAD предлагают расширенную настройку и функции в соответствии с конкретными отраслями.

• Функции, такие как автоматические слои, статистическое суммирование и улучшенные инструменты совместной работы повышают производительность и точность.
