Понимание драйвера ADM202JRN RS-232 и приемника

ADM202JRN представляет собой двухканальный приемопередатчик RS-232, предназначенный для того, чтобы сделать последовательную связь надежной и простой в интеграции.Он работает с источником питания 5 В и генерирует необходимые уровни напряжения RS-232 с использованием внутреннего заряда насоса.Благодаря своему компактному дизайну и низкому использованию мощности он широко используется в компьютерах, периферийных устройствах, модемах и промышленных устройствах.Устройство поддерживает высокоскоростную передачу данных и обеспечивает сильную защиту от пиков напряжения и помех.Он соответствует отраслевым стандартам для совместимости, что делает его надежным выбором для многих приложений.Работаете ли вы с устаревшими системами или новыми проектами, ADM202JRN предлагает простое и эффективное решение для последовательной связи.Если вы ищете стабильный интерфейс RS-232, этот чип-отличный вариант.

Каталог

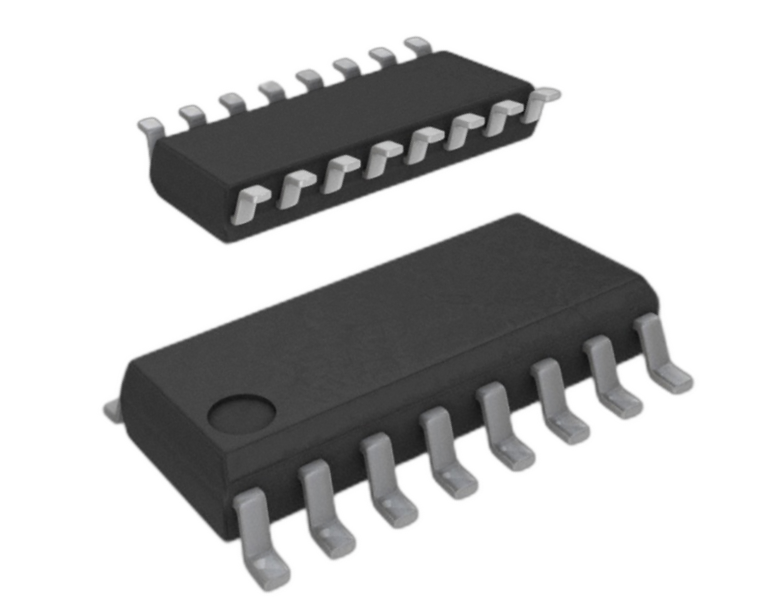

ADM202JRN Обзор

А ADM202JRN является двухканальным драйвером/приемником RS-232, предназначенным для надежной последовательной связи.Он работает на одном источнике питания 5 В, используя эффективный зарядный насос для генерации выходных уровней ± 10 В RS-232 с конденсаторами до 0,1 мкФ.Эта конструкция обеспечивает низкое энергопотребление всего в 10 МВт при поддержке высокоскоростной передачи данных до 120 КБ.

Построенный из технологии BICMOS, ADM202JRN сводит к минимуму потери мощности и предотвращает защелку.Он также имеет защиту от перенапряжения, позволяя входы приемника непрерывно обрабатывать ± 30 В.Каждый PIN -код защищен от ESD до 2 кВ, что делает его долговечным выбором для промышленного и коммерческого применения.

Этот чип, доступный в 16-м году PDIP и SOIC, соответствует стандартам TIA/EIA-232-E и V.28.Закажите сегодня на массовые цены и быстрой доставки - свяжите нас сейчас, чтобы обеспечить ваш запас!

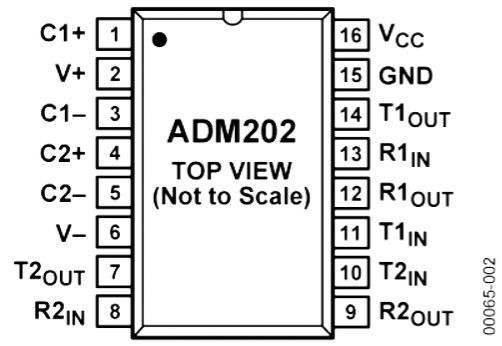

ADM202JRN Детали пинота

FIN -функции

Штифт №	Мнемоник	Описание
1	C1+	Внешний конденсатор 1 (положительный Терминал).
2	V+	Внутренне генерируется +10 В поставлять.
3	C1-	Внешний конденсатор 1 (отрицательный Терминал).
4	C2+	Внешний конденсатор 2 (положительный Терминал).
5	C2-	Внешний конденсатор 2 (отрицательный Терминал).
6	V-	Внутренне сгенерировано -10 В. поставлять.
7, 14	T₂out, t₁out	RS-232 передатчик (драйвер) Выходы (± 10 В).
8, 13	R₂in, r₁in	Rs-232 приемник входов с Внутренние выпадающие резисторы на 5 кОм.
9, 12	R₂out, r₁out	Выходы приемника (TTL/CMOS уровни).
10, 11	T₂in, T₁in	Входы передатчика (драйвер) (TTL/CMOS) с 400 кОм-подтягивающими резисторами в VCC.
15	Гнездо	Земля (0В).
16	Венчурной	Вход источника питания (5 В ± 10%).

ADM202JRN CAD MODEL

ADM202JRN Символ

ADM202JRN FootPrint

ADM202JRN 3D модель

Особенности ADM202JRN

Высокоскоростная передача данных

ADM202JRN поддерживает скорость передачи 120 КБ, позволяя быстро и эффективно общаться между устройствами.Эта скорость обеспечивает плавную передачу данных в приложениях, где необходима надежная связь RS-232, такая как промышленная автоматизация, сеть и встроенные системы.

Конденсаторы компактного заряда насоса

В отличие от традиционных драйверов RS-232, которые требуют больших внешних компонентов, ADM202JRN использует небольшие конденсаторы зарядного насоса 0,1 мкФ.Это уменьшает общее количество компонентов, что облегчает интеграцию в компактные конструкции, сохраняя при этом надежную производительность.

Одиночный источник питания 5 В

Это устройство работает на одном источнике питания 5 В, устраняя необходимость дополнительных регуляторов напряжения.Это облегчает интеграцию в схемы без сложного управления питанием, уменьшая проблемы проектирования и повышение энергоэффективности.

Соответствие отраслевым стандартам

ADM202JRN соответствует спецификациям TIA/EIA-232-E и V.28, гарантируя, что она беспрепятственно работает со стандартными интерфейсами RS-232.Независимо от того, используете ли вы его для устаревших систем или современных приложений, вы можете доверять его совместимости и надежной работе в различных настройках.

Двойные водители и приемники

ADM202JRN, оснащенный двумя драйверами и двумя приемниками, позволяет одновременно передавать и приемов данных.Эта полнодуплексная связь делает его идеальным для двустороннего обмена данными в таких приложениях, как системы точек продаж, промышленное оборудование и встроенные устройства.

Интегрированные преобразователи постоянного тока в DC

Встроенные преобразователи постоянного тока в DC генерируют необходимые выходные уровни ± 10 В RS-232 непосредственно из 5 В.Это устраняет необходимость в внешних источниках питания, упрощении конструкции схемы и уменьшении количества необходимых дополнительных компонентов.

± 9 В вывод

ADM202JRN обеспечивает стабильные уровни сигнала, предоставляя выходной качель ± 9 В с входа 5 В.Это соответствует стандартным уровням напряжения RS-232, обеспечивая сильную целостность сигнала даже в течение длинных кабельных прогонов или в шумных средах.

Низкое энергопотребление

Разработанное с помощью технологии BICMOS, это устройство потребляет только 2,5 млн. Лет в ток снабжения, что делает его энергоэффективным.Это низкое потребность в мощности расширяет время автономной работы в портативных устройствах и сводит к минимуму генерацию тепла, что полезно для долгосрочной работы во встроенных приложениях.

Широкий диапазон ввода приемника

Приемники могут обрабатывать входные напряжения до ± 30 В, защищая от случайных условий перенапряжения.Это делает ADM202JRN более долговечным и устойчивым к скачкам напряжения, обеспечивая длительные производительности даже в суровых условиях работы.

ADM202JRN Технические спецификации

Технические спецификации аналоговых устройств, Inc., ADM202JRN.

Продукт Атрибут	Значение атрибута
Производитель	Analog Devices, Inc.
Напряжение - Поставлять	4,5 В ~ 5,5 В.
Тип	Трансивер
Поставщик Пакет устройства	16 лет
Ряд	-
Приемник Гистерезис	400 мВ
Протокол	RS232
Упаковка / Случай	16 SOIC (0,154 дюйма, 3,90 мм Ширина)
Упаковка	Трубка
Работа Температура	0 ° C ~ 70 ° C.
Число водителей/приемников	2/2
Монтаж Тип	Поверхностное крепление
Дуплекс	Полный
Данные Ставка	-
База Номер продукта	ADM202

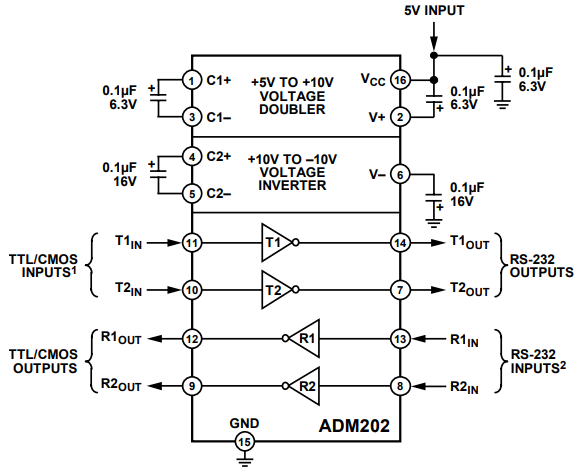

ADM202JRN Схема прикладной схемы

Схема применения ADM202JRN показывает, как чип преобразует сигналы между логикой TTL/CMOS и связи RS-232.Он использует встроенный удвоение напряжения и инвертор для генерации требуемого положительного и отрицательного напряжения от одного источника питания 5 В.

С левой стороны входные сигналы TTL/CMOS (T1IN и T2IN) попадают в ADM202JRN.Внутренние драйверы (T1 и T2) преобразуют эти сигналы в уровни напряжения RS-232, которые появляются в виде T1out и T2out на правой стороне.

Точно так же входные сигналы RS-232 (R1IN и R2IN) попадают в чип, а внутренние приемники (R1 и R2) изменяют их на уровни TTL/CMOS.Конвертированные сигналы (R1out и R2out) затем доступны для использования микроконтроллером или другими цифровыми цепями.

Конденсаторы помогают разделу преобразователя напряжения работать должным образом, обеспечивая необходимые напряжения для связи RS-232.Схема питается входом 5 В, а заземление (GND) подключено для завершения установки.

Приложения ADM202JRN

Компьютеры

ADM202JRN используется в настольных и промышленных компьютерах, чтобы обеспечить серийную связь RS-232.Это позволяет надежный обмен данными между последовательным портом компьютера и подключенными устройствами, обеспечивая плавную работу для различных приложений, включая регистрацию данных, системы управления и терминальные подключения.

Периферийные устройства

Многие компьютерные периферийные устройства, такие как сканеры штрих-кода, клавиатуры и внешние устройства хранения, используют связь RS-232.ADM202JRN помогает этим устройствам беспрепятственно взаимодействовать с компьютерами и управляющими единицами, предоставляя стабильную передачу и прием в стабильную передачу сигнала, улучшая общую производительность и подключение.

Модемы

Модемы полагаются на связь RS-232 для установления соединений с компьютерами и сетями.ADM202JRN обеспечивает четкую и стабильную передачу данных, уменьшая ошибки передачи и повышение надежности соединения.Это делает его идеальным выбором для устаревших модемов наборов, промышленного коммуникационного оборудования и встроенных модемных решений.

Принтеры

Старые и промышленные принтеры используют RS-232 для обмена данными, особенно в POS-системах, логистике и производстве.ADM202JRN обеспечивает бесшовную связь между принтерами и хост -системами, обеспечивая точность команды и задания печати, точно передаваясь без потери данных.

Инструменты

Многие научные и промышленные инструменты, такие как тестовое оборудование, медицинские устройства и промышленные контроллеры, используют интерфейсы RS-232 для передачи данных.ADM202JRN обеспечивает стабильную связь между этими инструментами и компьютерами или контроллерами, позволяя получить, управление и мониторинг в реальном времени.

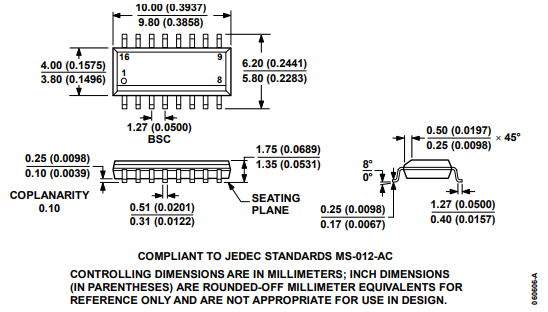

ADM202JRN

ADM202JRN находится в пакете интегрированной интегрированной схемы (SOIC) из 16 лидов.Этот пакет измеряет около 10 миллиметров в длину, ширину 6,2 миллиметра и высоту 1,5 миллиметра.Эти размеры делают его подходящим для приложений, где пространство ограничено.

Преимущества и недостатки ADM202JRN

Преимущества

• Хорошо работает для последовательной связи в микроконтроллерах

• Уменьшает вмешательство в встроенный шумовой иммунитет

• Использует небольшой источник питания 5 В, что позволяет легко интегрировать

• Поддерживает быструю передачу данных до 120 КБ

• Низкое энергопотребление помогает сэкономить энергию

• Компактная конструкция с небольшими конденсаторами насоса

• Защищает от перенапряжения с ± 30 В входной допуска приемника

• Встроенные преобразователи постоянного тока в DC Удалите необходимость в дополнительных источниках питания

Недостатки

• Только поддерживает связь RS-232, ограничивая совместимость с другими протоколами

• Максимальная скорость передачи может быть недостаточно для высокоскоростных применений

• Требуются внешние конденсаторы для работы насоса заряда

• Выходные качели ограничены ± 9 В вместо диапазона полного ± 12 В в некоторых системах RS-232

• Не подходит для приложений, нуждающихся в нескольких протоколах связи в одном чипе

ADM202JRN Альтернативы

Часть Число	Производитель	Ключевые функции	Использовать вариант/примечания
ADM202ARUZ-REEL7	Analog Devices Inc.	Похоже на ADM202JRN, но с Пакет 16-TSSOP, гистерезис приемника 650 мВ и скорость передачи данных 230 Кбит / с.Широкий Рабочий диапазон температуры (от -40 ° C до 85 ° C).	Подходит для высокоскоростной RS232 Передача данных в промышленных приложениях.Компактный пакет для Проблема, ограниченные дизайнами.
ADM202JN	Analog Devices Inc.	4,5 В - 5,5 В RS232 трансивер с 2 водителя/приемники.16-PDIP-пакет с гистерезисом приемника 400 мВ и Полнодуплексная связь.	Версия сквозной версии для легкой Прототипирование и приложения нуждаются в безопасных, припаянных соединениях.Управляет В средах 0 ° C - 70 ° C.
ADM202JRWZ-REEL	Analog Devices Inc.	Похоже на ADM202JRN, но в Более широкий 16-полной (0,295 ", 7,50 мм) Пакет. Драйверы/приемники и полнодуплексная работа.	Идеально подходит для космического чувствительного Проекты, нуждающиеся в общении RS232.Конструкция поверхностного монтажа для автоматизированного сборка.Работает в средах 0 ° C - 70 ° C.

Как купить adm202jrn

ADM202JRN является надежным трансивером RS-232, предназначенным для систем промышленной и передачи данных.Он работает эффективно в пределах температурного диапазона от 0 ° C до 70 ° C и оснащен компактным 16-полным пакетом, подходящим для монтажа поверхности.При высоком шумовом иммунитете он включает в себя гистерезис приемника 400 мВ, чтобы обеспечить надежную передачу данных.​

Чтобы приобрести ADM202JRN, посетите нашу страницу продукта в Allelcoelec.com.Здесь вы можете найти подробные спецификации, таблицы данных и статус инвентаря в реальном времени.Наш удобный для пользователя интерфейс позволяет легко навигации, и наша специальная команда поддержки клиентов готова помочь с любыми запросами.

Выберите Allelcoelec для ваших потребностей ADM202JRN и испытать надежное обслуживание, качественные продукты и оперативную доставку.

О аналоговых устройствах, Inc.

Analog Devices, Inc.-это компания, которая разрабатывает и производит высокопроизводительную электронику для разных отраслей.Вы найдете их продукцию в области коммуникаций, здравоохранения, автомобильных и промышленных систем, где необходима надежная и точная технология.

Благодаря многолетнему опыту, аналоговые устройства фокусируются на создании расширенных решений для обработки сигналов и управления питанием, которые улучшают способ работы устройств.Их компоненты, такие как ADM202JRN, помогают обеспечить стабильную и эффективную связь в электронных системах.

Если вам нужен надежный бренд для интерфейсных решений RS-232 и других полупроводниковых продуктов, аналоговые устройства обеспечивают качество и инновации, которые отвечают вашим потребностям.

Заключение

ADM202JRN является надежным выбором для связи RS-232, предлагая стабильную передачу данных, низкое использование мощности и сильную защиту от шума и пиков напряжения.Благодаря своему компактному дизайну и простой интеграции он хорошо работает на компьютерах, периферийных устройствах, модемах и других серийных системах.Независимо от того, нужен ли вам надежный трансивер для нового проекта или замена для существующей настройки, ADM202JRN обеспечивает эффективное и практическое решение.Если вы готовы начать, проверьте доступность и разместите свой заказ сегодня.

DataSheet PDF

ADM202JRN DATASHET:

Adm202jrn.pdf
