Что такое инфракрасные датчики и как они работают

Инфракрасные датчики помогают обнаружить объекты, измерять температуру и ощущение движения, не касаясь ничего.Они работают, собирая инфракрасное излучение, которое представляет собой тип энергии, которую все объекты естественным образом испускают.Некоторые датчики активно посылают инфракрасный свет и анализируют отражения, в то время как другие просто обнаруживают тепло из своего окружения.Вы можете найти их в повседневных устройствах, таких как дистанционное управление, сигналы безопасности и автоматические двери.Поскольку им не нужен видимый свет, они хорошо работают как в ярких, так и в темных условиях.Их способность функционировать без физического контакта делает их полезными для многих приложений, от домашней безопасности до медицинских устройств.Эта статья объяснит, как работают инфракрасные датчики, их различные типы и где они обычно используются.

Каталог

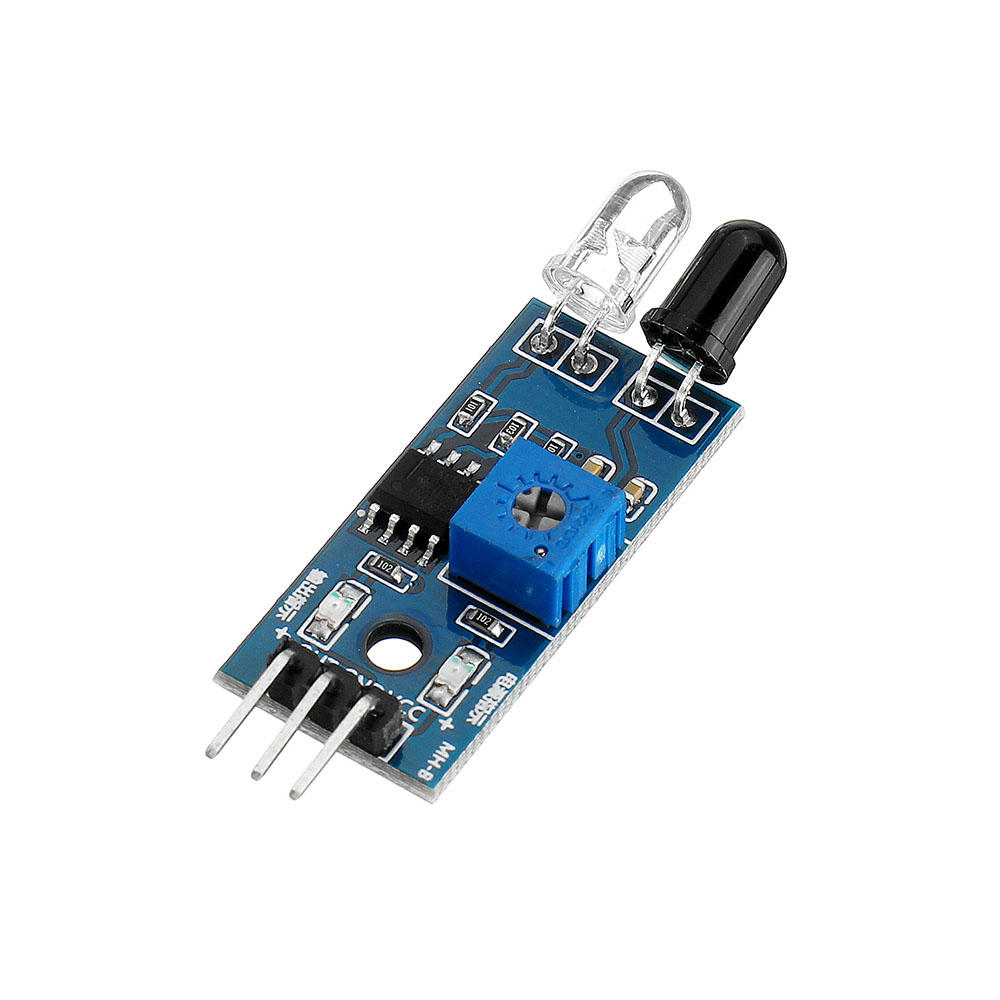

Рисунок 1. Инфракрасный датчик

Что такое инфракрасный датчик?

Анонца инфракрасный датчикили IR -датчик, это тип электронного устройства, которое помогает обнаружить объекты, измерить температуру или ощущение движения не устанавливая физический контакт.Это происходит, работая с инфракрасным излучением, формой энергии, которую каждый объект естественным образом излучает.Некоторые ИК -датчики активно посылают инфракрасные сигналы, а затем анализируют отражения для обнаружения объектов, в то время как другие пассивно поглощают инфракрасное излучение из окружающей среды.Пассивные ИК -датчики не испускают инфракрасные волны;Они только измеряют то, что уже присутствует.Это делает их полезными для таких приложений, как обнаружение движения, где они могут ощутить тепло, излучаемое людьми или животными, приближающимися.

Инфракрасное излучение невидимо для человеческого глаза, но инфракрасный датчик может поднять его.То, как это работает, просто: ИК-светодиод (светлый диод) действует в качестве передатчика, посылая инфракрасный свет, в то время как ИК -фотодиод служит приемником, обнаруживая инфракрасные волны той же длины волны, что и те, которые испускаются светодиодом.Когда инфракрасный свет попадает в фотодиод, количество полученного света вызывает изменения в сопротивлении и выходном состоянии.Чем сильнее инфракрасный сигнал, тем значительнее изменение.Этот базовый принцип позволяет ИК -датчикам обнаруживать объекты, измерять расстояния и даже читать температуру.

Эти датчики широко используются в разных отраслях и повседневных устройствах.Вы можете найти их в Дистанционные управления, системы безопасности, автоматические двери и даже в медицинском оборудовании Как инфракрасные термометры.Поскольку они полагаются на свет, а не на физический контакт, они особенно полезны в ситуациях, когда сенсорное зондирование не является практичным или возможным.Их способность функционировать как в легких, так и в темных условиях делает их надежными для различных приложений.Независимо от того, понимаете ли вы это или нет, инфракрасные датчики вокруг вас, играя тихую, но важную роль в современных технологиях.

Как работают инфракрасные датчики

Инфракрасные датчики функционируют аналогично датчикам обнаружения объектов, используя свет, который человеческий глаз не может видеть.По своей сути они полагаются на два основных компонента: ИК -светодиод, который испускает инфракрасный свет, и ИК -фотодиод, который обнаруживает этот свет.Когда эти две части используются вместе, они создают так называемое оптокуплер - система, в которой один компонент отправляет сигнал, в то время как другой поднимает его.На поведение этой системы влияют принципы физики, такие как радиационный закон Планка, закон Стефана-Больцманна и закон о смещении Вена, которые помогают объяснить, как инфракрасная энергия взаимодействует с различными объектами.

ИК -светодиод работает как крошечный фонарик, постоянно излучает инфракрасное излучение.В отличие от света от обычного светодиода, вы не увидите его светящимся, потому что инфракрасный свет падает за пределы видимого спектра.ИК -фотодиод, действующий в качестве датчика, предназначен для обнаружения только инфракрасного света определенной длины волны - той же длины волны, излучаемой ИК -светодиодом.Это гарантирует, что датчик точно реагирует на сигналы, которые он предназначен для обнаружения, игнорируя при этом другие виды света.Существуют различные типы ИК -приемников, каждый из которых имеет изменения в напряжении, чувствительности длины волны и упаковки, в зависимости от предполагаемого применения.

Для эффективного функционирования инфракрасного датчика длина волны ИК -светодиода и фотодиода должна быть сопоставлена.Когда светодиод IR отправляет инфракрасные лучи, эти лучи либо проходят через открытое пространство, либо отражают близлежащие объекты.Если объект присутствует, часть инфракрасного света отскакивает назад к фотодиоду.Чем больше света отражается и получено, тем сильнее сигнал, обнаруженный датчиком.Основываясь на этой информации, датчик изменяет свое электрическое сопротивление и выход напряжения, что позволяет ему определять присутствие, расстояние или перемещение объектов.

Этот принцип - это то, что позволяет инфракрасным датчикам так широко использоваться.Проще говоря, они «видят», ощущая свет, который отражается на них.Это делает их полезными для различных применений, от обнаружения препятствий у роботов и автоматических дверей до измерения температуры в тепловых сканерах.Поскольку инфракрасные датчики работают без прямого контакта, они надежны в среде, где могут бороться традиционные датчики, такие как условия низкого освещения или места, где физическое прикосновение нецелесообразно.

Типы инфракрасных датчиков

Инфракрасные датчики бывают двух основных типов: активные и пассивные.Разница между ними заключается в том, как они обнаруживают инфракрасное излучение.Активные ИК -датчики посылают инфракрасный свет и анализируют отражение, в то время как пассивные ИК -датчики получают только инфракрасное излучение от объектов вокруг них.Оба типа имеют особое использование, в зависимости от того, является ли целью обнаружение движения, определение температуры или обнаружение объекта.

Активные инфракрасные датчики

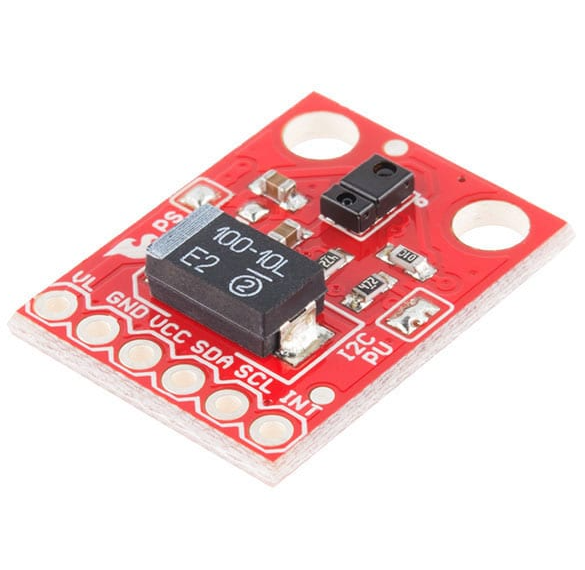

Рисунок 2. Активные инфракрасные датчики

Активные инфракрасные датчики имеют как передатчик, так и приемник.Передатчик, часто и ИК -светодиодный или лазерный диод, излучает инфракрасный свет.Когда этот свет сталкивается с объектом, некоторые из них отражаются обратно на приемник, который обнаруживает возвращающийся сигнал и обрабатывает информацию.Эти датчики полагаются на это отражение, чтобы определить наличие, расстояние или движение объекта.

Есть разные виды активных ИК -датчиков.Некоторые, такие как датчики отражения, измеряют, сколько инфракрасного света отскакивает назад, делая их полезными в таких приложениях, как обнаружение препятствий у роботов или линейных транспортных средств.Другие, такие как датчики Break Beam, работают, размещая передатчик и приемник в отдельных местах.Когда что -то проходит между ними и прерывает инфракрасный луч, датчик обнаруживает изменение.Вы можете увидеть этот тип датчика в автоматических дверях или системах безопасности, которые вызывают сигнал тревоги, когда кто -то пересекает невидимый барьер.

Поскольку активные ИК -датчики генерируют свой собственный инфракрасный свет, они надежно работают как в легкой, так и в темной среде.Тем не менее, они могут бороться в условиях, где уже присутствует слишком много инфракрасного радиации, например, на открытом воздухе в прямом солнечном свете.

Пассивные инфракрасные датчики

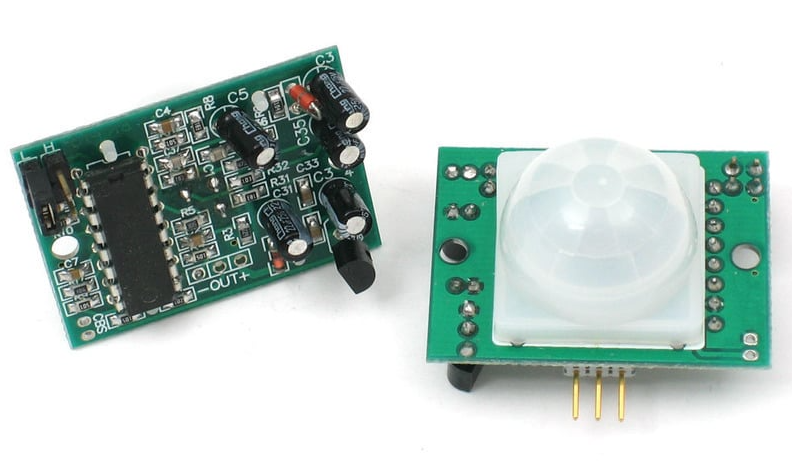

Рисунок 3. Пассивные инфракрасные датчики

В отличие от активных датчиков, пассивные инфракрасные (PIR) датчики не посылают инфракрасный свет.Вместо этого они обнаруживают только инфракрасное излучение, естественно, излучаемое объектами, особенно теплыми, такими как люди, животные или машины.Поскольку все объекты выделяют некоторый уровень инфракрасной энергии, пассивные ИК -датчики могут забрать эти сигналы и использовать их для обнаружения движения или изменений температуры.

Датчики PIR обычно встречаются в детекторах движения, например, используемые в защитных сигналах и автоматических системах освещения.Когда теплый объект, как и человек, движется в пределах диапазона датчика, обнаруживается изменение инфракрасной энергии, а система реагирует - на свет или звучит тревога.Поскольку они не полагаются на отражаемый инфракрасный свет, датчики PIR хорошо работают в темной среде и не влияют на условия освещения.

Пассивные ИК -датчики разделены на два типа:

• Тепловые ИК -датчики - Эти датчики обнаруживают инфракрасное излучение независимо от его длины волны и используют тепло для генерации отклика.Несмотря на то, что они очень надежны, у них, как правило, есть более медленное время обнаружения, потому что они должны поглощать достаточно энергии, прежде чем реагировать.

• Квантовые ИК -датчики - Эти датчики реагируют на определенные инфракрасные длины волн, позволяя им обнаруживать изменения быстрее и с большей чувствительностью.Тем не менее, они часто требуют охлаждения для поддержания точности, особенно в высоких приложениях, таких как термическая визуализация и научные инструменты.

Оба типа пассивных датчиков широко используются в системах безопасности, автоматических двери и инструментах измерения температуры.Они энергоэффективны и требуют минимального технического обслуживания, поскольку им не нужно излучать свой собственный инфракрасный свет.Однако, поскольку они полагаются на обнаружение изменений тепла, они могут не работать так же, если разница температур между движущимся объектом и его окружением невелика.

Инфракрасная схема датчика

Инфракрасная схема датчика - это простой, но широко используемый модуль в электронике, помогающий обнаруживать препятствия и измерить расстояния.Это работает так же, как человеческое зрение воспринимает объекты, но опирается на инфракрасный свет вместо видимого света.Этот тип схемы обычно встречается в системах автоматизации, робототехники и систем безопасности.Основные компоненты инфракрасной схемы датчика включают:

• LM358 IC - Оперативный усилитель, используемый для обработки сигналов

• Две пары фото -светодиодов и фотодиода - ИК -светодиоды действуют как передатчики, в то время как фотодиоды получают отраженные инфракрасные сигналы

• Резисторы (диапазон кило-ом) - Поток тока управления через цепь

• Переменные резисторы (потенциометры) - Отрегулируйте чувствительность цепи

• Светообогающий диод (светодиод) - Указывает, когда обнаружен объект

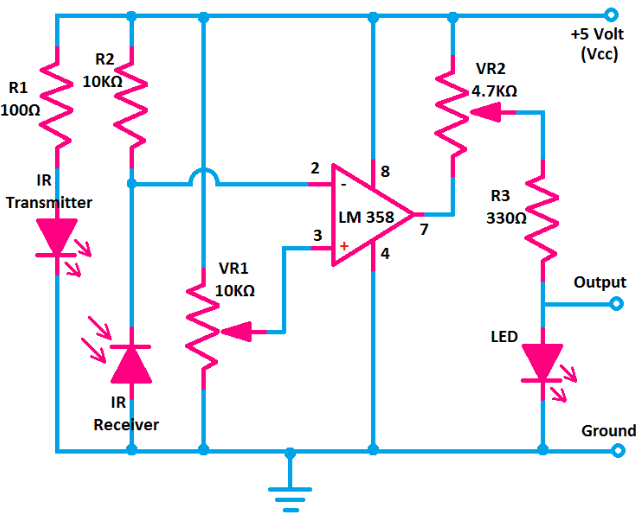

Рисунок 4. Диаграмма инфракрасного датчика

В этой схеме ИК -светодиод непрерывно излучает инфракрасные лучи, которые могут быть отражены обратно объектом и полученным фотодиодом.Отклик фотодиода варьируется в зависимости от интенсивности отраженного инфракрасного света.Однако, чтобы сделать этот сигнал полезным, его необходимо обработать, где поступает схема компаратора.

Оперативный усилитель, такой как компаратор LM339, помогает анализировать полученный сигнал.Когда объект не обнаружен, инфракрасный свет не отражается обратно в фотодиод, а напряжение на инвертирующем входе компаратора выше, чем на не инвертирующем входе.Это сохраняет низкий выход, то есть светодиод остается вне.

Когда объект присутствует, отраженный инфракрасный свет обнаруживается фотодиодом, вызывая изменение напряжения на входах компаратора.Затем компаратор переключает свой выход на высокий уровень, включая светодиод, чтобы указать обнаружение объекта.

Различные резисторы в цепи играют определенные роли:

• R1 (100 Ом) управляет током, протекающим через IR -светодиод

• R2 (10 кОм) управляет током в фотодиоде

• R3 (330 Ом) регулирует яркость светодиода

Чтобы точно настроить поведение цепи, потенциометра (VR1 и VR2) позволяют настраивать чувствительность и выходные уровни.VR1 (10 кОм) управляет тем, насколько чувствителен датчик к объектам, в то время как VR2 (5 кОм) помогает установить выходной сигнал.

Этот тип схемы обычно используется в проектах автоматизации, таких как автоматическое освещение, роботизированное обнаружение препятствий и сигнализация безопасности.Поскольку он опирается на инфракрасный свет, он хорошо работает как в ярких, так и в темных условиях, что делает его практическим решением для многих приложений.

ИК -датчик с использованием транзисторов

Эта схема инфракрасного датчика предназначена для обнаружения препятствий и использует транзисторы вместо оперативного усилителя.Он состоит из двух типов транзисторов: транзистора NPN (BC547) и транзистора PNP (BC557).Эти транзисторы работают вместе, чтобы обнаружить инфракрасные сигналы и вызвать ответ.Оба транзистора имеют одинаковую конфигурацию PIN, что делает конструкцию схемы простым.

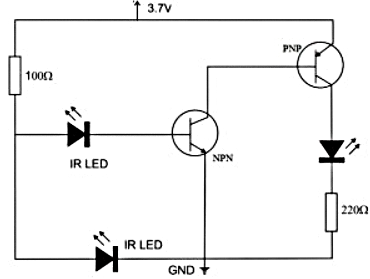

Рисунок 5. ИК -датчик с использованием транзисторов

В этой установке один инфракрасный светодиод непрерывно излучает инфракрасный свет, в то время как второй ИК -светодиод действует как детектор.Когда объект приближается, отраженный инфракрасный свет активирует цепь.Схема включает в себя основные компоненты, такие как:

• Два инфракрасных светодиода - Один всегда активен, другой обнаруживающий отраженный свет

• BC547 NPN Transistor - управляет потоком тока в ответ на IR -сигнал

• BC557 PNP Transistor - Работает с транзистором NPN, чтобы включить или выключить светодиод

• Резисторы 100 Ом и 200 Ом - Управление током через разные части схемы

• ВЕЛ - Указывает, когда обнаружен объект

Чтобы построить эту цепь, выполните следующие действия:

Организовать компоненты на основе схемы

Прежде чем начнете создавать схему ИК -датчика, соберите все необходимые компоненты и расположите их, как показано на схеме.Настройка всего настройки сделает процесс сборки более плавным и поможет вам избежать ошибок проводки.Основные компоненты, с которыми вы будете работать, включают два инфракрасных светодиода, транзисторы BC547 и BC557, резисторы и индикаторный светодиод.Сохранение организованного макета гарантирует, что все соединения выполняются правильно.

Подключите один IR, приведенный к базовому терминалу транзистора BC547 NPN

Возьмите первый инфракрасный светодиод и подключите его анод (положительную ногу) к источнику питания.Затем подключите его катод (отрицательную ногу) к базовому терминалу транзистора BC547 NPN.Этот ИК -светодиод будет действовать как постоянный излучатель, постоянно посылающий инфракрасный свет.Он остается активным в любое время, предоставляя инфракрасные сигналы, которые схема датчика будет использовать для обнаружения.

Прикрепите второй IR, приведенный к тому же базовому терминалу BC547

Теперь подключите второй инфракрасный привод к тому же базовому терминалу транзистора BC547 NPN.Этот ИК -светодиод служит компонентом обнаружения, что означает, что он реагирует на инфракрасные сигналы, отраженные от близлежащих объектов.Когда объект входит в диапазон обнаружения, он отражает инфракрасный свет обратно к этому светодиоду, вызывая изменение поведения цепи.

Проводите резистор 100 Ом на оставшиеся штифты ИК -светодиодов

Чтобы управлять потоком тока, подключите резистор 100 Ом к оставшимся штифтам обоих ИК -светодиодов.Резисторы помогают предотвратить чрезмерный ток от повреждения светодиодов, обеспечивая стабильную и эффективную работу.Правильное регулирование тока необходимо для правильного функционирования схемы, так как слишком много тока может сжечь компоненты.

Подключите базовую терминал транзистора PNP (BC557) к терминалу коллектора транзистора NPN (BC547)

Затем установите связь между базовым терминалом транзистора BC557 PNP и терминалом коллектора транзистора BC547 NPN.Это соединение позволяет схеме переключать состояния на основе присутствия или отсутствия отраженного инфракрасного света.Когда транзистор NPN активируется инфракрасным обнаружением, он влияет на транзистор PNP, который, в свою очередь, контролирует выход.

Проводите светодиод и резистор 220 Ом, как показано на схеме

Чтобы указать, когда обнаружен объект, подключите светодиод к выходной секции схемы.Этот светодиод будет освещаться, когда датчик обнаружит инфракрасные отражения из соседнего объекта.Поскольку светодиоды требуют регулирования тока, поместите резистор 220 Ом последовательно со светодиодом.Этот резистор предотвращает протекание чрезмерного тока через светодиод, гарантируя, что он работает при правильной яркости без перегрева.

Как только все подключения будут безопасны, питание для протеста для проверки схемы

После создания всех необходимых соединений дважды проверьте проводку, чтобы все правильно собрано.Как только вы уверены, что все компоненты правильно подключены, подайте питание в цепь.При включении схема должна обнаружить объекты на основе инфракрасных отражений.Если объект перемещается в пределах диапазона, второй ИК -светодиод будет ощущать отраженный свет, активируя транзисторы и включив индикатор.

Когда ИК -детектор получает отражающий инфракрасный свет, он активирует транзисторы, позволяя току течь и включать светодиод.Эта установка широко используется в обнаружении препятствий для робототехники, автоматических дверей и электронных систем автоматизации.Поскольку он использует транзисторы, схема проста, надежна и простая в построении.

Как работает схема

Когда инфракрасный светодиод активен, он непрерывно излучает инфракрасный свет.Если поблизости есть объект, часть этого света отскакивает назад к ИК -детектору.Фотодиод в схеме поднимает этот отраженный свет, генерируя небольшой электрический ток.Этот ток действует как сигнал, который активирует подключенные транзисторы NPN и PNP, позволяя больше тока проходить через цепь.

В результате транзисторы включаются, завершая цепь и питание выходного светодиода.Когда светодиод загорается, это указывает на то, что объект был обнаружен.Яркость и чувствительность цепи можно отрегулировать путем тонкой настройки значений резистора или перемещения инфракрасных светодиодов.

Этот тип схемы обычно используется в проектах автоматизации, таких как активируемые движением системы освещения.Например, при установке в коридоре или рядом с лестницей свет может автоматически включаться, когда кто -то проходит мимо.Это также полезно в приложениях безопасности, запуска тревоги или уведомлений, когда движение обнаруживается в определенном диапазоне.

Система аварийной сигнализации IR

ИК -система тревоги из грабителей - это простой, но эффективный способ обнаружения движения в точках входа, таких как двери или окна.Он работает, используя невидимый инфракрасный луч, который действует как барьер безопасности.Когда кто -то пересекает этот луч, схема запускает предупреждающий звук, предупреждая вас о наличии злоумышленника.Поскольку инфракрасный свет не виден человеческим глазам, система остается осторожным, непрерывно контролируя область.

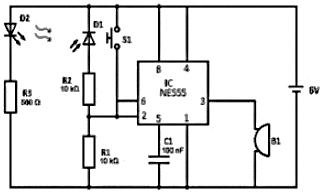

Рисунок 6. Схема тревоги по грабителям с использованием ИК -датчика

Схема состоит из нескольких ключевых компонентов, включая таймер NE555, резисторы (10 кОм и 560 Ом), ИК -фотодиод (D1), ИК -светодиод (D2), конденсатор 100NF (C1), выключатель push (S1), зуммер (B1) и источник электроснабжения 6 В.

Чтобы установить систему, поместите IR -светодиод и ИК -датчик напротив друг друга по обе стороны от двери или входа.В нормальных условиях ИК-луч непрерывно обнаруживается фотодиодом, сохраняя цепь в состоянии низкого выхода.

Когда кто -то проходит через луч, инфракрасный свет прерывается, что предотвращает его получение фотодиода.Это заставляет схему переключаться на состояние ON, активируя зуммер.Тревога продолжает звучать до тех пор, пока цепь не сбросится вручную, нажав переключатель.Чтобы проконтролировать злоумышленника легко выключить сигнал тревоги, лучше разместить переключатель сброса в скрытое или удаленное место.

Зумщик в этой настройке обеспечивает немедленное слышимое предупреждение при запуска, но его можно заменить более громкой сиреной или другим типом устройства уведомления, если это необходимо.Эта простая аварийная сигнализация IR -грабителя полезна для домашней безопасности, офисной защиты или даже в качестве базовой системы обнаружения вторжений в ограниченных районах.

Преимущество и недостаток ИК -датчика

Инфракрасные (ИК) датчики имеют как преимущества, так и ограничения, что делает их подходящими для некоторых приложений, но и менее эффективно в других.Они широко используются для обнаружения движения, восприятия объекта и автоматизации из -за их способности работать в различных условиях освещения и без физического контакта.Тем не менее, такие факторы, как ограниченный диапазон, вмешательство окружающей среды и необходимость четкой линии зрения, могут повлиять на их производительность.В таблице ниже приведены четкое сравнение ключевых преимуществ и недостатков ИК -датчиков, чтобы помочь вам понять их сильные и ограничения.

Преимущество	Недостаток
Низкий Энергопотребление - использует минимальную мощность, что делает его идеальным Для устройств с батарейным питанием.	Требуется прозрачная линия видимости - объекты, блокирующие инфракрасный луч, могут предотвратить правильное функционирование.
Работает в Как светлые, так и темные условия - функционируют эффективно независимо от условий освещения.	Ограниченный диапазон обнаружения - обычно работает только в нескольких метрах, делая его Не подходит для обнаружения на расстоянии.
Нет Необходим физический контакт - обнаруживает объекты и движение Без прямого контакта, обеспечение долговечности.	Затронут окружающей средой Условия - туман, пыль, дым и сильный дождь банки мешать точности.
Направление Зондирование предотвращает утечку данных - обнаруживает движение и Объекты только в определенном направлении для точных показаний.	Более медленная передача данных - по сравнению с радиочастотной или проводной связью, IR -датчики передают Данные с более низкой скоростью.
Устойчивый к окислению и коррозии - меньше воздействия износа и Слеза делает его долговечным для долгосрочного использования.	Не идеально подходит для наружного Приложения - высокое инфракрасное вмешательство от солнечного света может снизить эффективность.
Сильный Иммунитет к электрическому шуму - хорошо работает в Высокоэлектронная среда активности без помех.	Ограниченное обнаружение материала - некоторые материалы, такие как стекло или некоторые пластмассы, не могут Хорошо отразите инфракрасный свет, влияя на точность обнаружения.

Общее использование инфракрасных датчиков

Инфракрасные датчики широко используются в различных отраслях и повседневных приложениях из -за их способности обнаруживать тепло, движение и объекты без прямого контакта.Они играют решающую роль в моторной синхронизации, выступая в качестве датчиков скорости, обеспечивая точный контроль в промышленных условиях.Датчики температуры, использующие инфракрасную технологию, помогают регулировать процессы на фабриках и других контролируемых сред.В автоматических дверных системах пассивные инфракрасные (PIR) датчики обнаруживают движение, чтобы облегчить работу без рук.Кроме того, инфракрасные датчики используются для измерения расстояния в различных приложениях, включая Робототехника и автоматизацияПолемПомимо этих применений, они также распространены в Домашняя автоматизация, системы безопасности, дистанционное управление и медицинские устройстваПолемИх способность функционировать в различных условиях освещения при обнаружении тепла делает их очень адаптируемой технологией для широкого спектра приложений, таких как:

Радиационные термометры

Термометры радиации используют инфракрасные датчики для измерения температуры путем обнаружения тепла, излучаемого объектом.Этот бесконтактный метод делает их идеальными как для промышленного, так и для медицинского применения.Одним из их основных преимуществ является способность измерять температуру без прямого контакта, снижая риск загрязнения.У них также есть быстрое время отклика, что позволяет им быстро обнаружить изменения температуры, что делает их полезными для мониторинга в реальном времени.Кроме того, их простая работа требует минимальной настройки, что делает их простыми в использовании в различных средах.

Пламя мониторы

Мониторы пламени используют инфракрасные датчики для обнаружения и анализа света, излучаемого пламенем, обеспечивая правильное сжигание в промышленных горелках, печи и котлах.Поскольку пламя испускает радиацию как по ультрафиолетовым (УФ), так и инфракрасным (ИК) длины волн, эти датчики играют решающую роль в поддержании эффективности и безопасности.Обычно используемые детекторы пламени включают датчики сульфида свинца (PBS) и свинцового селенида (PBSE), которые чувствительны к различным инфракрасным длинам волн.Двухцветные детекторы повышают точность, сравнивая сигналы на двух длин волн, в то время как пироэлектрические детекторы реагируют на быстрые изменения в инфракрасном излучении, что делает их эффективными для динамического мониторинга пламени.

Анализаторы влаги

Анализаторы влаги используют инфракрасные датчики для измерения содержания влаги в различных материалах путем обнаружения того, как молекулы воды поглощают специфические инфракрасные длины волн, такие как 1,1 мкм, 1,4 мкм, 1,9 мкм и 2,7 мкм.Эта схема поглощения позволяет анализатору точно определять уровни влаги.Ключевые компоненты в схемах анализатора влаги включают фотодиоды GAAS, которые обеспечивают высокое определение обнаружения, и фотопроводящие детекторы PBS, которые помогают анализировать инфракрасное поглощение в материалах.Эти анализаторы широко используются в таких отраслях, как пищевая переработка, фармацевтические препараты и сельское хозяйство для поддержания качества и последовательности продукта.

Газовые анализаторы

Инфракрасные датчики играют решающую роль в газовых анализаторах, обнаруживая и измеряя концентрации газа в зависимости от того, как газы поглощают инфракрасный свет.Для этой цели используются два основных метода.Дисперсивный метод расщепляет излучаемый свет на разные длины волны для анализа схемы поглощения газа.В отличие от этого, технология неперсперсной инфракрасной (NDIR) использует оптические фильтры для блокирования нежелательных длин волн, что позволяет точно определить определенные газы.Датчики NDIR широко используются в таких приложениях, как анализ газированных напитков, где они помогают поддерживать надлежащий баланс CO₂ в напитках и мониторинг автомобильного выхлопного газа, где они обнаруживают вредные выбросы для повышения эффективности и безопасности транспортных средств.

ИК -устройства визуализации

Инфракрасные устройства визуализации используют ИК -волны для создания тепловых изображений, что делает их необходимыми в различных областях.Камеры теплоизображения определяют тепло и широко используются в системах безопасности, медицинской диагностике и промышленных проверках.Оборудование для ночного видения повышает видимость в условиях низкого освещения за счет захвата инфракрасного излучения. Такие материалы, как вода, породы, почва, растительность, ткани человека и даже атмосфера, излучают инфракрасное излучение.ИК -камеры обнаруживают эту эмиссию и преобразуют его в подробные тепловые карты.Чтобы повысить точность, эти датчики визуализации включают такие материалы, как индийный антимонид (SB), для высокой инфракрасной чувствительности, мгновенного ртуть германия (GD HG) для повышения точности обнаружения и ртутного кадмия-телурида (HG CD TE) для использования в усовершенствованных научных и промышленных инфракрасных операторах.Чтобы предотвратить помехи и обеспечить точные измерения, эти датчики часто охлаждаются жидким гелием или жидким азотом, уменьшая влияние собственных инфракрасных выбросов устройства.

Другие ключевые приложения ИК -датчиков

Инфракрасные датчики широко используются в различных научных и промышленных областях.Некоторые из их ключевых приложений включают в себя:

• Метеорология - Помогает контролировать изменения температуры в атмосфере.

• Климатология -Используется в климатических исследованиях для отслеживания долгосрочных моделей тепла.

• Фотобиомодуляция - Поддерживает медицинское лечение с использованием инфракрасной терапии.

• Анализ воды - обнаруживает примеси и загрязняющие вещества в источниках воды.

• Обнаружение газа - контролирует качество воздуха и обнаруживает утечки газа.

• Анестезиология тестирование - Обеспечивает надлежащие газовые смеси в медицинских приложениях.

• Разведка нефти - Определяет подземные запасы нефти и газа.

• Безопасность железной дороги - Обнаружение перегрева компонентов в системах поезда для предотвращения сбоев.

Благодаря их способности обнаруживать тепло, измерять температуру и анализировать вещества, ИК -датчики по -прежнему являются ключевой технологией в области автоматизации, здравоохранения, мониторинга окружающей среды и приложений безопасности.

Заключение

Инфракрасные датчики - это мощная и надежная технология, используемая для обнаружения движения, измерения температуры и чувствительных объектов без физического контакта.Они широко используются в системах безопасности, автоматизации, медицинских устройствах и промышленных приложениях.Будь то в простом пульте дистанционного управления или передовой системе тепловой визуализации, ИК -датчики играют важную роль в повседневной жизни.Поскольку технологии продолжают улучшаться, эти датчики станут еще более эффективными и полезными в новых и инновационных способах.
