Что такое переключатель SPST и как он работает?

Переключатели SPST, или однополюсные переключатели, являются одним из самых простых типов электрических переключателей, обычно встречающихся в повседневных приложениях.Эти переключатели предназначены для заполнения или разрыва схемы, включив или выключив устройство.Независимо от того, работаете ли вы над основными предметами домашнего обихода, такими как выключатели света или простая электроника, SPST -переключатели являются неотъемлемой частью управления потоком электроэнергии.Они известны своей простотой, надежностью и низкой стоимостью, что делает их популярным выбором для многих электрических систем.В этой статье вам проведет функцию, преимущества и использование коммутаторов SPST, давая четкое понимание того, как работают эти основные, но эффективные переключатели.Вы также узнаете об их приложениях, преимуществах и о том, как они сравниваются с другими типами коммутаторов.Если вы хотите включить SPST -переключатели в свои проекты, это руководство - отличное место для начала.

Каталог

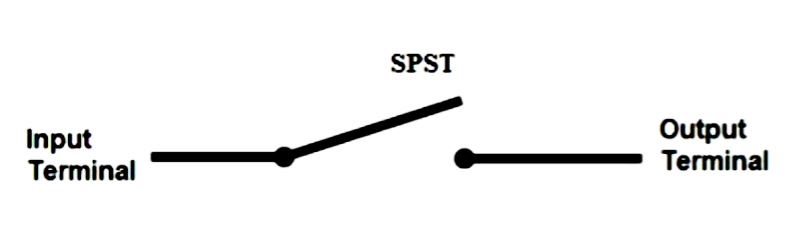

Рисунок 1. Символ переключения SPST

Введение в SPST Switch

Анонца SPST Switch Выступает за «одиночный полюсный бросок», что означает, что он имеет только один вход и один вывод.По сути, это простой переключатель, который управляет потоком электричества в цепи.Переключатель имеет очень простую функцию: он может повернуть схему на или выключенныйПолем

Когда переключатель находится в "закрыто«Положение, он завершает цепь, позволяя течь электричеством. Это когда питание наи подключенное устройство или свет будет работать.С другой стороны, когда переключатель находится в "открыть«Положение, он разбивает цепь, останавливая поток электричества и поворачивая питание выключенныйПолемВы можете думать об этом как о выключателе света в вашем доме: переворачивая его в "выключенный"Останавливает свет и переворачивая его на"на"Включает его снова.

Эта простая функция включения/выключения делает SPST -переключатели очень простыми в использовании и понимании.Пример переключателя SPST можно увидеть во многих устройствах, таких как выключатель света в вашем доме или выключатель, используемый в определенных Железнодорожные системы Для высоковольтной мощности.Символ переключателя SPST визуально представляет, как переключатель работает в цепи.

С точки зрения подключений, SPST Switch имеет две важные части: Общий (c) терминал и Обычно открыто (нет) Терминал.Когда переключатель включен, ток течет из Общий (c) терминал до Обычно открыто (нет) Терминал, завершение схемы.Но когда переключатель выключенный, схема открыта, то есть поток электричества прерывается, и ничего не работает.Простота этой конструкции делает SPST -переключатели очень распространенным и эффективным инструментом для управления электрическими цепями.

Базовая конструкция SPST Switch

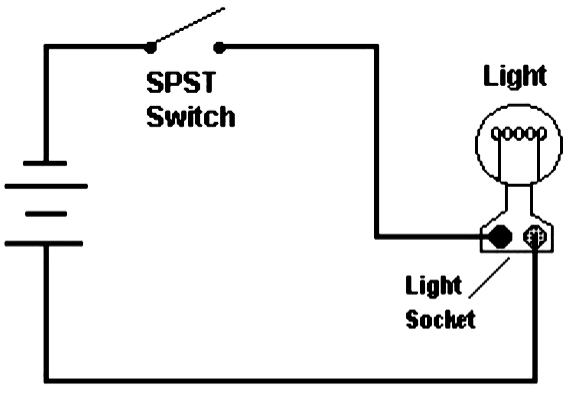

Рисунок 2. Схема конструкции переключателя SPST

Основная конструкция переключателя SPST проста, но эффективна.Он состоит из двух Металлические тарелки которые предназначены для прикосновения друг к другу, когда переключатель закрытоПолемКогда эти пластины вступают в контакт, цепь завершена, и электричество протекает.Однако, когда пластины не касаются (в открыть Положение), ток прерывается, а цепь сломана, что останавливает поток электричества.

В контексте SPST Switch, термин "полюс«Относится к максимальному количеству входных соединений, с которыми может обрабатывать переключатель», в то время как »бросать«Относится к максимальному количеству выходных соединений. Таким образом, в переключателе SPST вы можете иметь один вход и один вывод. Это означает, что переключатель управляет только одной электрической схемой за раз. Это очень простой механизм, который не переоценка вещей, поэтому он используется во многих повседневных приложениях, таких как включающий свет и выключен.

Область контакта, где встречаются две металлические пластины, обычно производится из Серебряный сплавПолемЭтот материал специально выбран, потому что он хорош в обработке Высокие течения без повреждения.Серебряные сплавы отлично противостоят износу от электрического потока, гарантируя, что переключатель в течение длительного времени остается эффективным.Это особенно важно в переключателях, используемых для устройств, которые требуют более высокой мощности.

Чтобы защитить переключатель от внешнего электрического контакта и не дать деталям непреднамеренно касаться, Поливинилхлорид (ПВХ) Материал часто используется для изоляции переключателя.Эта изоляция помогает предотвратить любые случайные короткие цирки или шоки.Изоляционный материал выбирается на основе рабочего напряжения системы, чтобы убедиться, что она может обрабатывать условия, не разрушая и не позволяя электричеству сбежать.

Работа SPST Switch

А SPST Switch действует как простой односторонний переключатель это контролирует, является ли цепь на или выключенныйПолемОн работает, либо заканчивая, либо разбивая электрический путь внутри цепи.Когда вы нажимаете кнопку или переключаете переключатель, он вызывает две металлические пластины внутри переключателя в любом случае соединять или отключить друг от друга.

Когда пластины собираются вместе (когда переключатель включен), цепь закрыта, что позволяет электричеству проходить через цепь.Это когда подключенное устройство, как лампочка, включится и будет работать, как и ожидалось.Если пластины разлучены (когда переключатель выключенный), цепь сломана, что означает, что электричество не может протекать, а устройство будет выключено.

Например, подумайте о выключателе света в вашей комнате.Когда переключатель находится в "ВЫКЛЮЧЕННЫЙ«Положение, металлические пластины внутри переключателя не касаются, поэтому электрическая цепь открыта. Это останавливает поток электричества, а свет уходит. Когда вы поворачиваете переключатель на»НА"Положение, пластины касаются, заполняют цепь, а электричество протекает на свет, делая его включатьПолем

Этот простой конструкция позволяет легко управлять потоком электричества в цепи, что делает переключатель SPST важным компонентом во многих устройствах.Будь то для света, вентилятора или других бытовых приборов, вы можете доверять SPST Switch, чтобы повернуть вещи на или выключенный надежно.

Схема подключения SPST Switch

Схема схемы простой SPST Switch показан ниже.Эта схема состоит из SPST Switch и две лампы накаливания, L1 и L2ПолемВ этом случае, L1 является а 1-ваттная лампа, и L2 является а 100-ваттная лампаПолемЦель этой схемы - управлять обеими лампами, используя только один простой переключатель.

Когда переключатель закрытоВ L1 (1-ваттная лампа) будет освещаться, потому что ток, протекающий через него, достаточно.Однако ток протекает через L2 (100-ваттная лампа) настолько мала, что не генерирует достаточно тепла, чтобы зажечь.Таким образом, L2 останки выключенныйПолемКогда переключатель открылВ L2 Получит полное напряжение, включите его, пока L1 выключится.

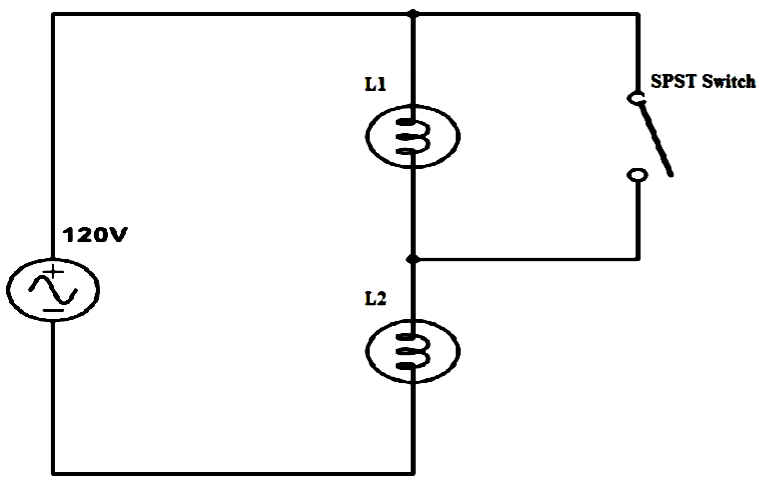

Рисунок 3. Схема переключения SPST для управляющих ламп

Например, рассмотрим 100-ваттная лампа работа в 120 ВПолемА 100-ваттная лампа имеет сопротивление 120 ОмПолемА 1-ваттная лампа работа в 120 В имеет сопротивление 12 200 ОмПолемКогда две лампы подключены последовательно, напряжение через 100-ваттная лампа будет:

V = (120 / (120 + 12,200)) × 120 => V = 0,0097 × 120 = 1,164 вольт

Рассеянная сила в 100-ваттная лампа будет:

P = V² / R = (1,164) ² / 120 = 0,011 Вт.

Это показывает, как напряжение делится между двумя лампами последовательно и сколько мощности рассеивается в 100-ваттная лампа Когда переключатель закрыт.

Обзор переключателя переключения SPST

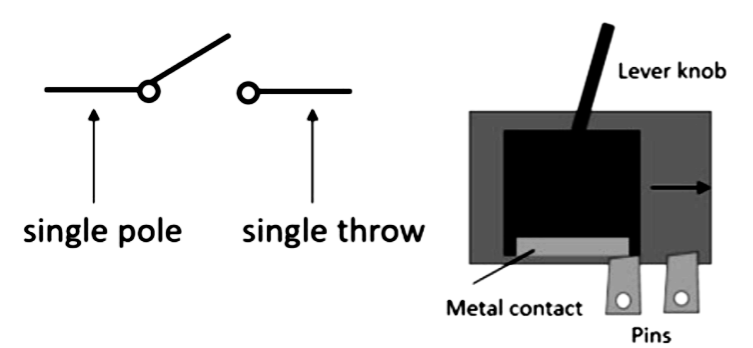

Рисунок 4. Переключатель переключения SPST

А SPST Toggerle Switch это тип переключателя, обычно используемого для управления потоком электроэнергии во многих устройствах.Это показывает рычаг или ручка что вы можете перевернуть, чтобы повернуть вещи на или выключенныйПолемТо, как он работает, просто: когда вы перемещаете рычаг, он либо завершает, либо разбивает электрическое соединение между двумя контактами, включив или выключите подключенное устройство.Это делает коммутатор очень простым в эксплуатации, будь то в вашем доме или на работе.

Переключатель переключателя работает с помощью Механизм контакта типа рокераПолемЭто означает, что часть внутри переключателя, управляющего потоком электроэнергии, является качающий контакт ПолемКогда вы перемещаете рычаг, металлический контакт внутри также движется.Если контакт переворачивается в одну сторону, он создает разрыв между булавками, то есть электричество не может течь.Когда он перемещается на противоположную сторону, металлический контакт соединяет контакты, позволяя проходить ток, который питает устройство.

Очень полезная особенность SPST Toggerle Switch является переворотПолемЭта крышка предназначена для защиты переключателя от Случайная активацияПолемНапример, если вы находитесь в области, где выключатель может быть натыкается или построен по ошибке, крышка предотвращает его включать или непреднамеренно включать или выключить.Это делает переключатель более надежным и безопасным для использования в местах, где вы хотите убедиться, что устройство остается включенным или выключенным без нежелательных перерывов.

Благодаря простому дизайну и простоте использования, переключатель переключения SPST можно найти во многих местах, от домашних предметов, таких как выключатели света к коммерческому оборудованию.Это простой и надежный инструмент, который хорошо подходит для управления питанием для устройств, предлагая как безопасность, так и удобство в одном пакете.

Преобразование переключателя SPDT в переключатель SPST

Преобразование SPDT (один полюс двойной бросок) переключиться на SPST (одиночный полюсный бросок) Переключатель довольно прост.Все, что вам нужно сделать, это использовать общий терминал (часто называется как В) вместе с любым из двух других терминалов, которые обычно помечены А и БеременныйПолем

Чтобы переключатель ведет себя как SPST, вы можете подключить общий терминал к любому терминалу А или Беременный, но не оба.Делая это, переключатель теперь будет иметь только один вход и один вывод, как переключатель SPST.Эта настройка эффективно превращает переключатель SPDT в более простую версию, управляя только одной схемой, а не переключением между двумя разными выходами.

Короче говоря, преобразование достигается путем выбора одного из двух доступных терминалов (a или b) вместе с общим терминалом (C) для создания единого соединения включения/выключения, аналогично тому, как работает переключатель SPST.

Преимущества и недостатки SPST Switch

Преимущества	Недостатки
Простая конструкция схемы позволяет легко понять и реализовать.	Ограниченная функциональность, поскольку она обеспечивает только базовый контроль включения/выключения.
Легкая проводка с простыми соединениями, которые уменьшают время установки.	Метки могут исчезнуть, вызывая путаницу в отношении функции переключения.
Низкая стоимость из -за его простого дизайна.	Не подходит для сложных систем управления, требующих нескольких выходы.
Надежная работа с меньшим количеством компонентов, Уменьшение точек неудачи.	Частое использование может привести к износу на движущихся частях с течением времени.
Может обрабатывать высокое напряжение и токи для Различные приложения.	Подвержен повреждению в суровых условиях, таких как высокая влажность или пыль.
Удобный для пользователя с простой функциональностью включения/выключения.	Отсутствие тактильной или визуальной обратной связи может затруднить определение состояние переключения.
Универсальный, используемый как в домашнем, так и в промышленном система	Может испытать механический износ при высокочастотном переключении приложения.

Основное использование коммутатора SPST

SPST -переключатели имеют различные применения в разных областях.Ниже приведены некоторые из основных применений коммутаторов SPST:

Использовать в системах управления процессами

В расширенных системах управления процессами коммутаторы SPST могут служить заменой двухпроводных датчиков.В таких системах вы можете использовать два из трех контактов в стандартном переключателе SPDT (однопочечный двойной бросок) для моделирования функции переключателя SPST.Это обеспечивает надежный способ управления процессами в промышленных настройках, обеспечивая эффективную работу системы.

Управление мощностью в цепях

Одним из наиболее распространенных видов использования SPST -переключателя является включение или выключение схемы.Эти переключатели предназначены для разрыва или подключения клеммного соединения, которое управляет потоком электроэнергии.Когда переключатель включен, он завершает цепь, обеспечивая питание всей системе.Когда он выключен, он сокращает питание, гарантируя, что устройство не работает.

Простое включение/выключение приложений

Переключатели SPST обычно используются в приложениях, которые требуют базовой функции включения/выключения.Например, их можно найти в домашних выключателях освещения или в других повседневных электрических устройствах, где вам просто нужно контролировать, включается или выключено устройство.

Использовать в простых электронных проектах

Переключатели SPST также идеально подходят для простых электронных проектов.Если вы работаете над базовым проектом схемы или любителей, переключатель SPST предлагает простой и недорогой способ управления мощностью.Будь то простая схема света или небольшое устройство, этот переключатель является практическим вариантом для включения или выключения системы без необходимости сложной проводки.

Эти использование показывают, как переключатель SPST обеспечивает простой и надежный способ управления электрическими системами в различных настройках.Его простота, низкая стоимость и простота использования делают его популярным выбором для многих основных приложений.

Заключение

В заключение, коммутаторы SPST предлагают простое, но высокоэффективное решение для управления электрическими цепями.Их простой дизайн делает их идеальными для базовых приложений внедрения/выключения, от домашнего освещения до простой электроники.Ключевые преимущества коммутаторов SPST включают их низкую стоимость, простоту использования и способность обрабатывать высокие напряжения и токи.Тем не менее, у них есть некоторые ограничения, такие как их неспособность выполнять более сложные задачи, такие как переключение с несколькими выходами.Несмотря на эти недостатки, SPST -переключатели остаются популярным выбором из -за их надежности и универсальности.Независимо от того, создаете ли вы небольшой электронный проект или контролируете домашнее устройство, понимание того, как работают переключатели SPST, может помочь вам максимально использовать этот важный компонент.
